Sistema de alimentación solar Motorline APOLO

APOLO es un sistema de energía solar que permite a través de la luz solar, aumentar la carga de la batería, optimizando así la eficacia y la autonomía del automatismo. Es la solución ideal para portones distantes de una red eléctrica fija y para simplificar las instalaciones, cuando es imposible pasar cables eléctricos.

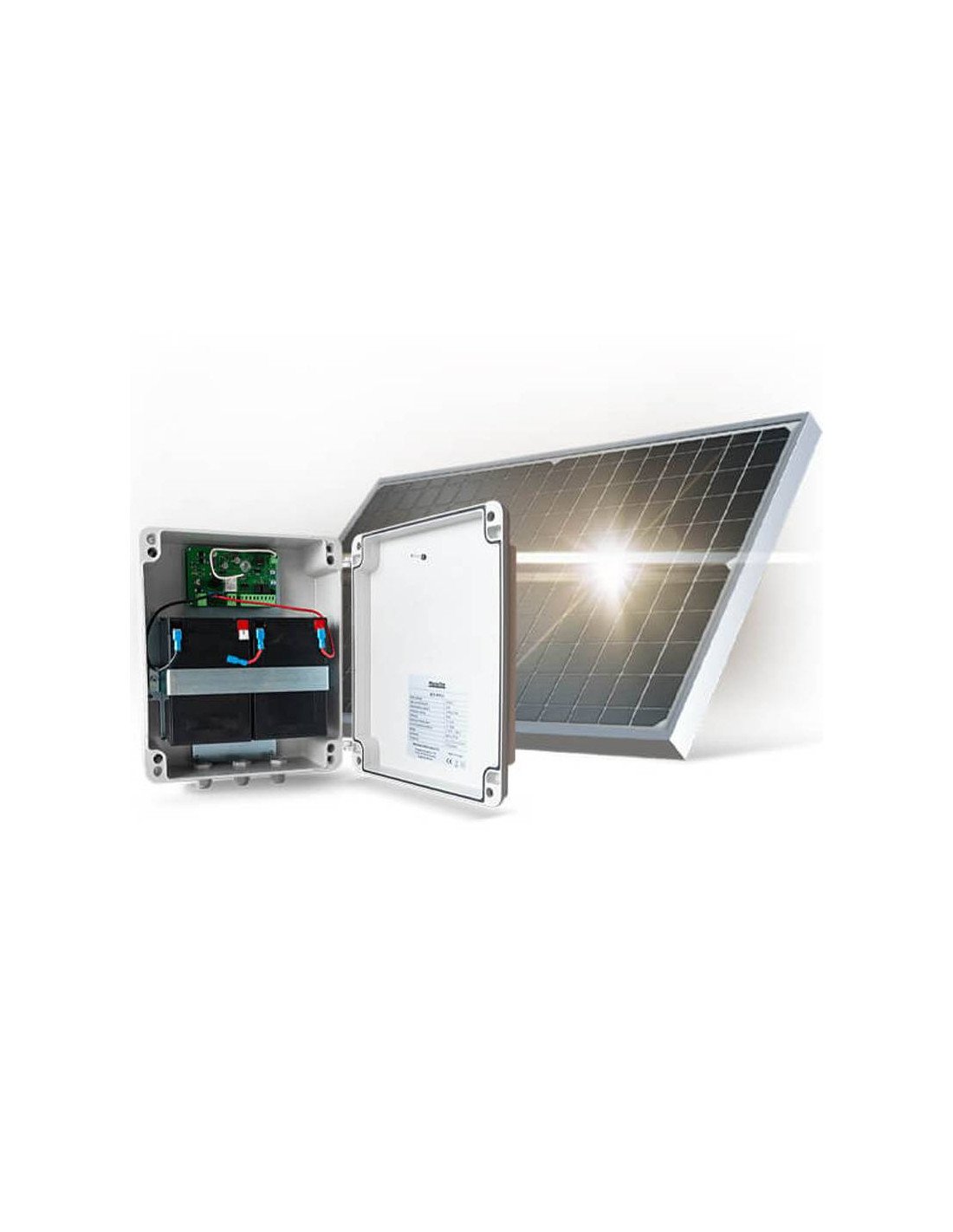

CARACTERÍSTICAS TÉCNICAS BOX APOLO

• Tensión nominal 24Vdc
• Corriente de salida 10A
• Capacidad de la batería 14Ah
• Grado de protección IP65
• Temperatura de funcionamiento (batería)
• Descarga: -20° ~ 60°C
• Carga: -10° ~ 60°C
• Almacenamiento: -20° ~ 60°C
• Peso 9.5KG
• Dimensión 300mm x 250mm x 120mm
• Consumo en standby 0.15W
• Tensión máxima del panel solar 50V
• Corriente máxima del panel solar 2A
• Potencia máxima del panel 2 x 30W
• Tensión de la batería 24V
• Potencia máxima de salida 240W
• Temperatura de funcionamiento -25° a +55°C
• Fusible 10A
• Receptor de radio integrado 433,92 MHz
• Comandos compatibles 12bits o Rolling Code
• Capacidad máxima de memoria 100(apertura total) – 100(apertura peatonal)

CARACTERÍSTICAS TÉCNICAS S MSP30-72A (PANEL SOLAR)

• Potencia máxima del panel (Voc) 30W
• Corriente de cortocircuito (Isc) 0.916A
• Tensión de máxima potencia (Vmp) 36.0V
• Corriente de máxima potencia (Imp) 0.833A
• Temperatura de prueba (Tc) 25°C
• Peso 3KG
• Dimensión 355mm x 540mm x 25mm
• Longitud del cable 3m
• Sección del cable 2x1mm

• Instalable en cualquier lugar sin necesidad de cableado ni excavaciones, incluso en los lugares más remotos o de difícil acceso con red eléctrica.

• Mayor ahorro y respeto por el medio ambiente gracias a la energía solar, libre y limpia: una elección ecológica e inteligente con beneficios a corto plazo.

• Energía prolongada sin riesgo de apagones gracias al sistema de bajo consumo que asegura el funcionamiento incluso de noche o en condiciones de nubosidad prolongada, garantizando el confort y la seguridad.

¿Cómo funciona?

Es muy sencillo.

1 La energía es absorbida por el panel y almacenada en las baterías a través del controlador de carga

2 El controlador APOLO desconecta la central del automatismo siempre que esté en standby. Esta función permite reducir casi a cero la corriente de standby, aumentando la eficacia del sistema.

3 Cuando se envía una orden a través del mando o del pulsador, el sistema APOLO vuelve a conectar la alimentación de la central del automatismo y, seguidamente, envía la orden de apertura o cierre al automatismo.

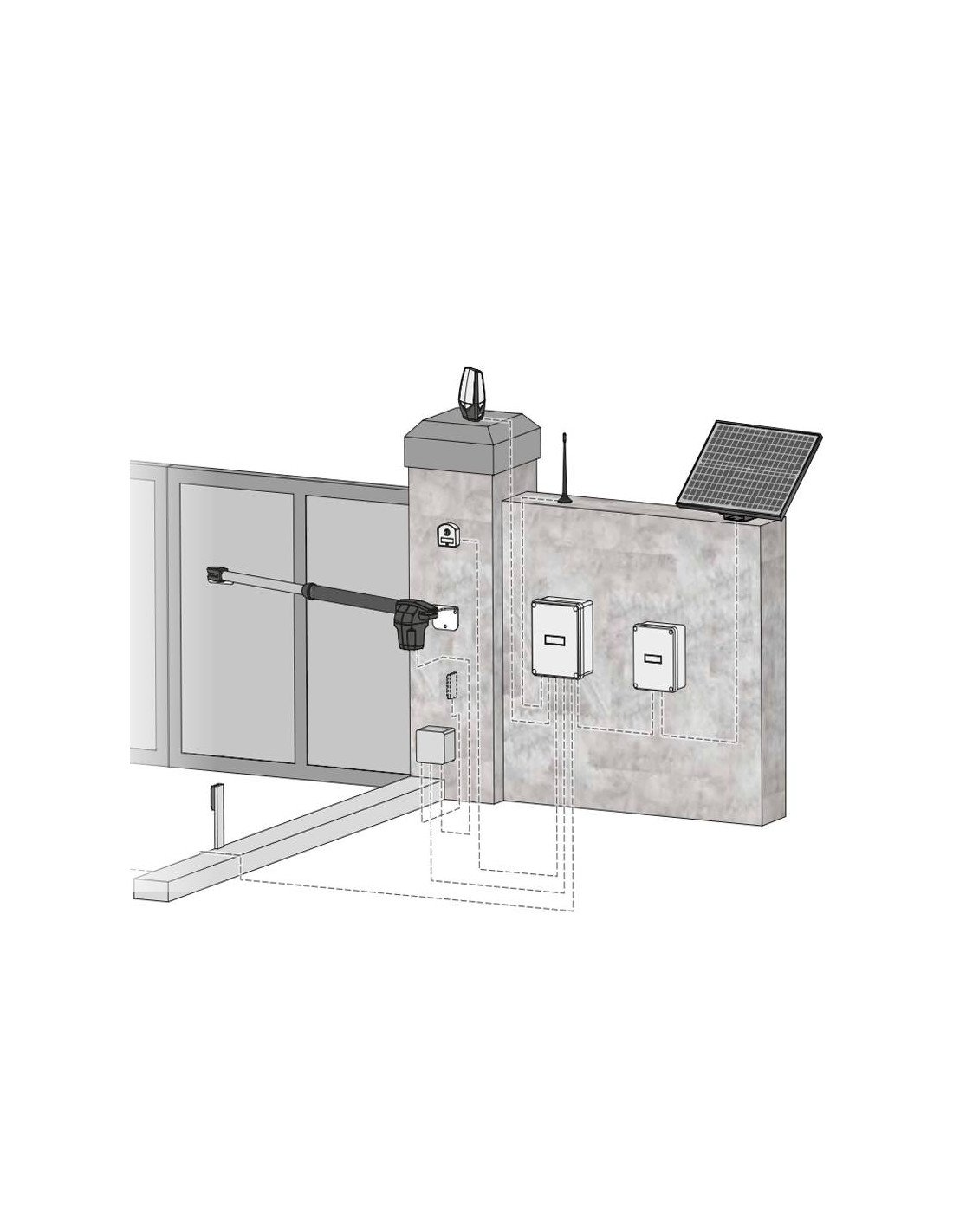

MEDIDAS MOTORLINE APOLO
