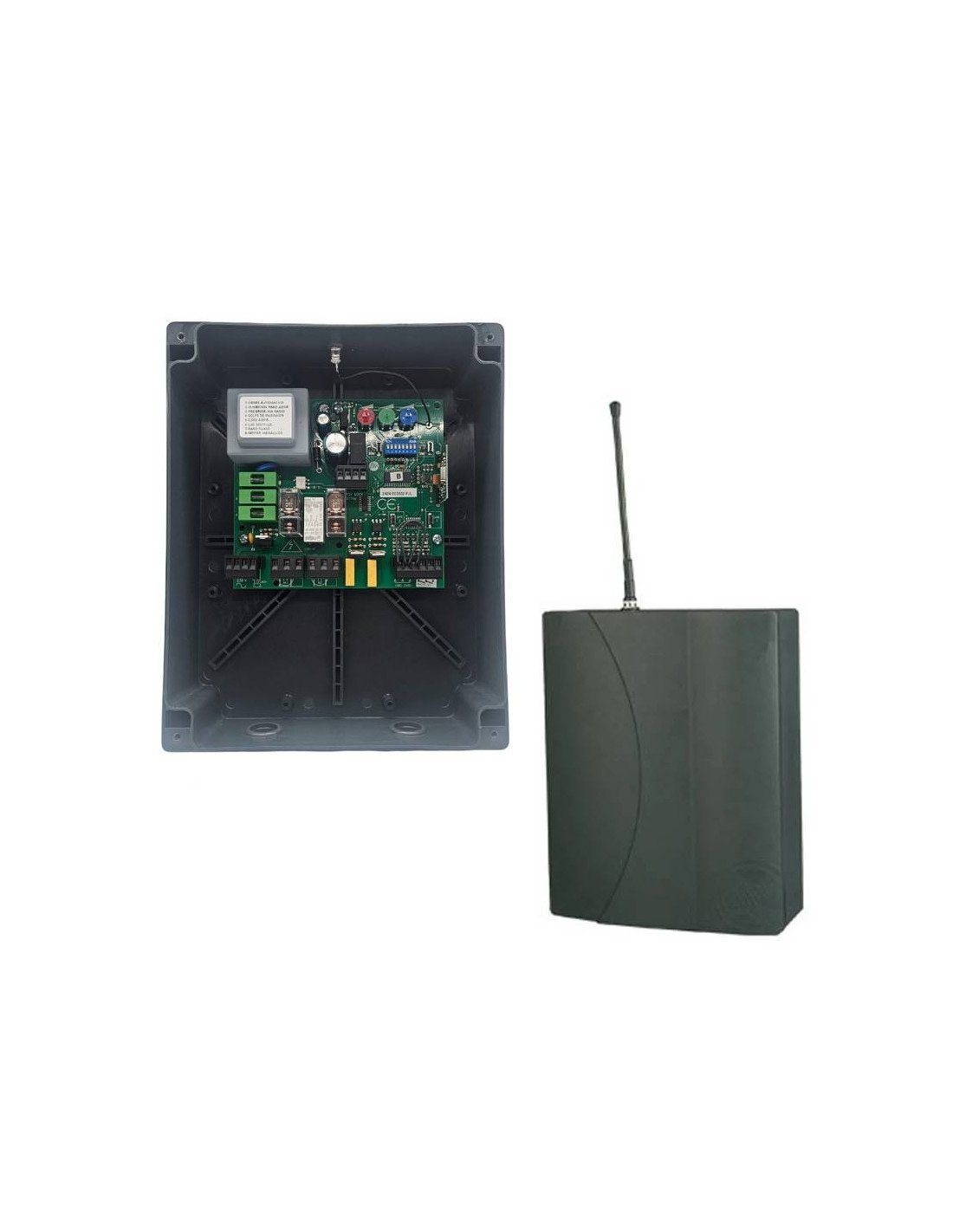

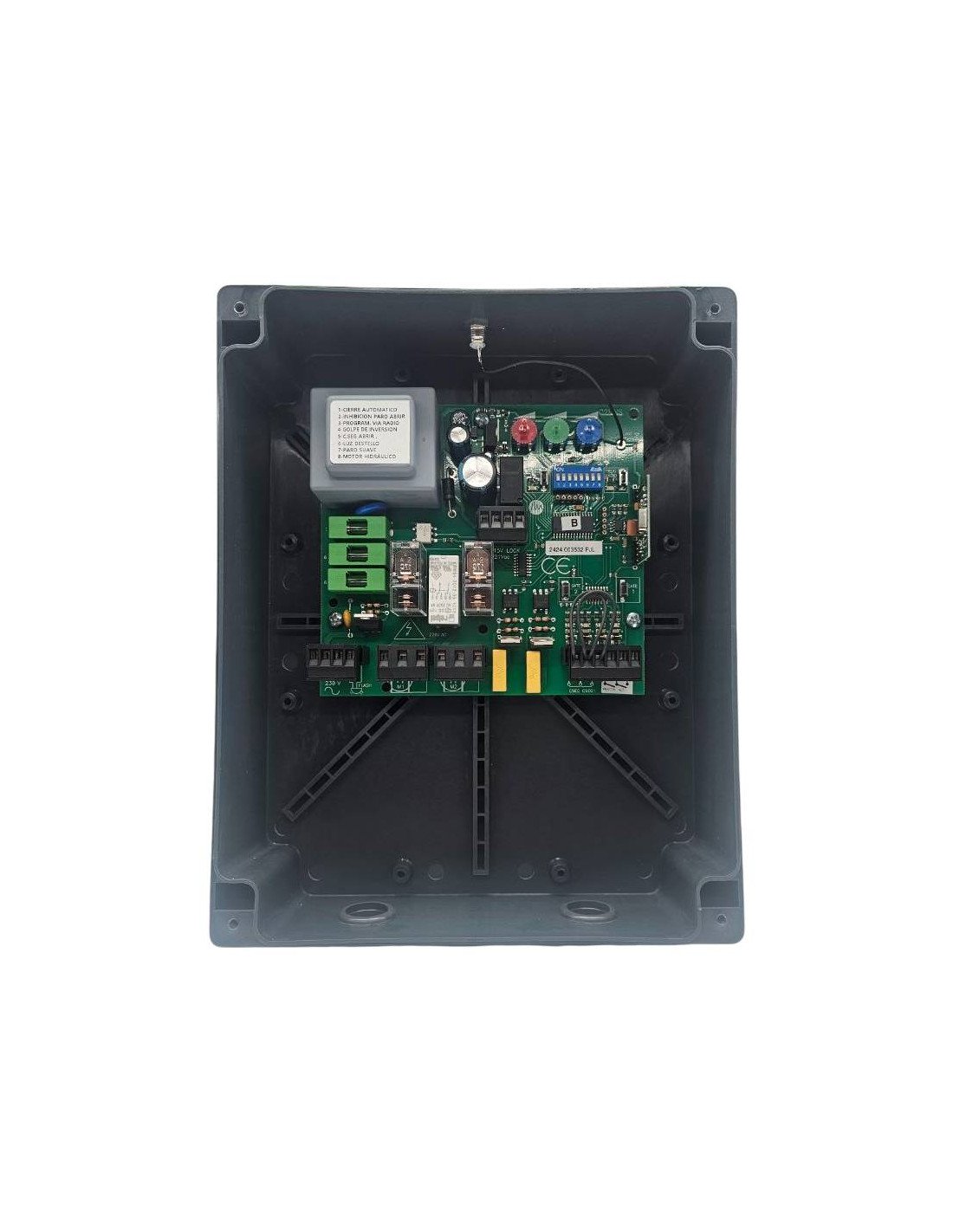

Cuadro de maniobras Pujol SENIOR II PRO 230V para puertas batientes de 2 hojas, con receptor de hasta 255 usuarios y antena incorporada.

Cuadro electrónico ideado para motores monofásicos de hasta ¾ de C.V de potencia, pudiéndose utilizar en instalaciones con uno o dos motores.

Se puede regular la fuerza del motor con un potenciómetro, y el tiempo de paro suave al final de la maniobra.

Permite varias combinaciones a través de un microinterruptor de 8 posiciones y otro selector de 1 posición.

Las temporizaciones en la placa base son: tiempo de espera en cierre automático ,tiempo de apertura y tiempo de cierre, las temporizaciones de apertura y cierre pueden doblarse mediante una selección de microinterruptor.

En la placa base hay también un potenciómetro para regular la fuerza del motor, otro para seleccionar el tiempo de paro suave, otro 'Def1' para el desfase entre motor 2 y motor 1 en la apertura, y otro 'Def2' para el desfase entre el motor 1 y el motor 2 en el cierre.

El cuadro incorpora las entradas de finales de carrera del segundo motor para el paro del segundo motor.

Todas las entradas de pulsadores están protegidas con diodos Zener, y tienen una indicación luminosa con diodo LED que nos indica si la entrada está activada o no.

Protecciones Protección entrada alimentación mediante fusible 250mA y varistor 275V.

Protección entradas de maniobra diodo Zener.

Protección del motores mediante fusibles 6A.

Conexión de los motores a paso por '0', sin chispas en los contactos de los relés.

CARACTERÍSTICAS

• Cuadro de maniobras monofásico 230Vac.
• Receptor integrado para 250 códigos.
• Opción para tarjeta receptora enchufable.
• Compatible con los Emisores Pujol VARIOCODE.
• Regulación de fuerza y paro suave con potenciómetros.
• Antena integrada.
• Configuración de desfases entre Motor 1 y Motor 2.
• Dispone de conexión para electro cerradura
• Protecciones mediante fusibles.
