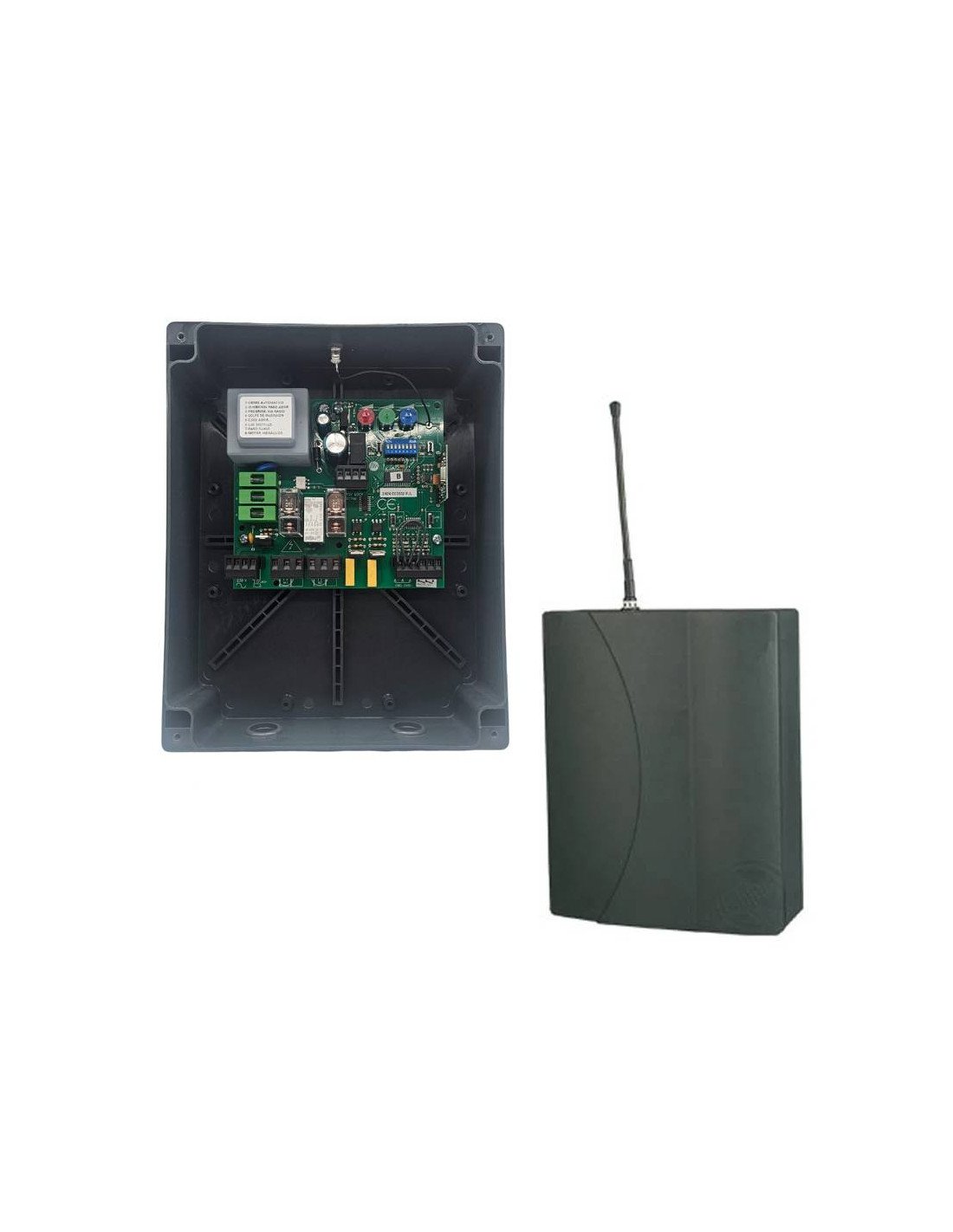

Tabela de manobras Pujol SENIOR II PRO 230V para portas giratórias de 2 lâminas, com receptor de até 255 utilizadores e antena incorporada.

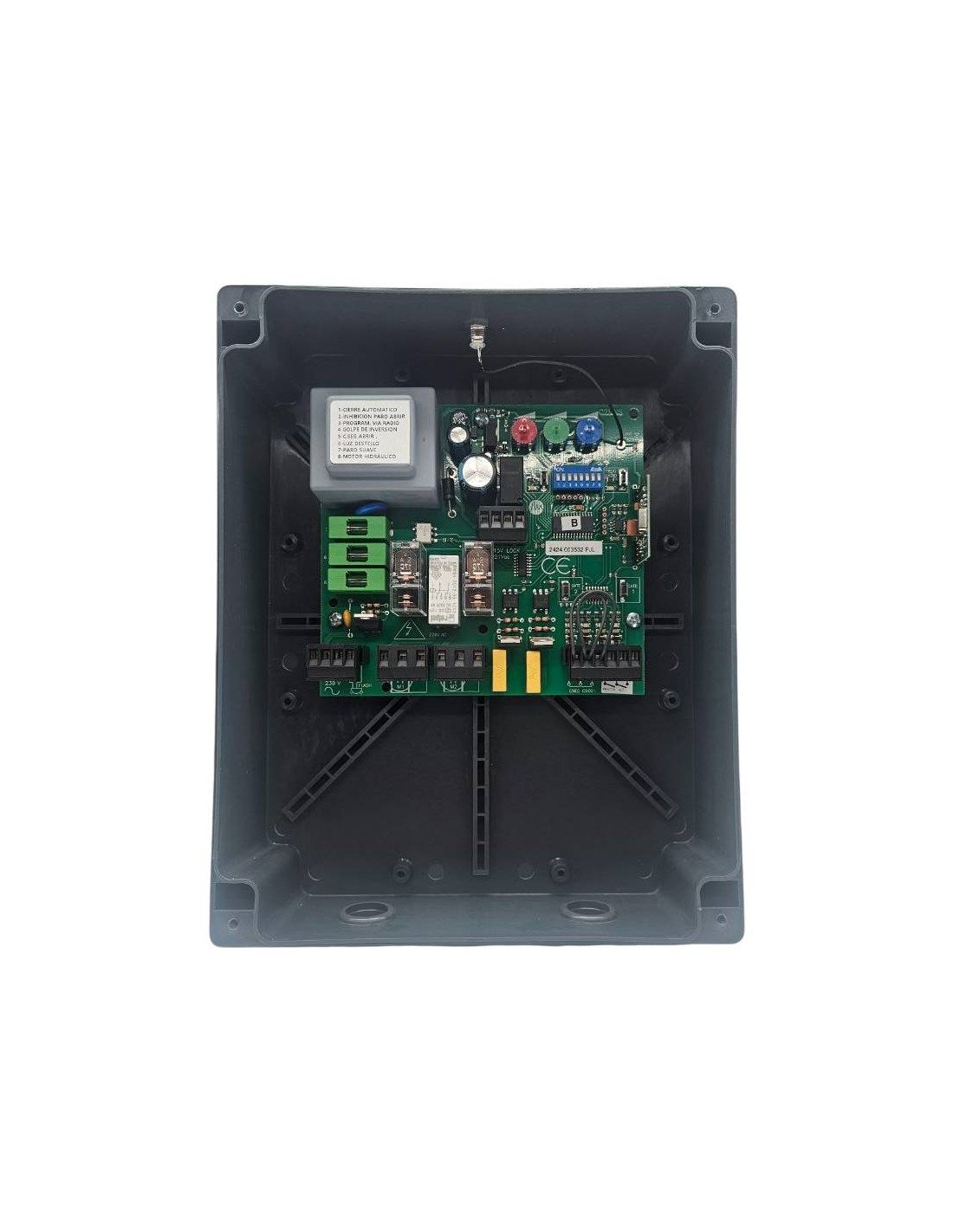

Quadro eletrónico concebido para motores monofásicos de potência até 3⁄4 de C.V., podendo ser utilizado em instalações com um ou dois motores.

Pode regular a força do motor com um potenciômetro, e o tempo de parada suave no final da manobra.

Permite várias combinações através de um microinterruptor de 8 posições e outro selector de 1 posição.

Os tempos na placa base são: tempo de espera em fechamento automático, tempo de abertura e tempo de fechamento, os tempos de abertura e fechamento podem ser dobrados através de uma selecção de microinterruptor.

Na placa base há também um potenciômetro para regular a força do motor, outro para selecionar o tempo de paragem suave, outro "Def1" para o desfasamento entre o motor 2 e o motor 1 na abertura, e outro "Def2" para o desfasamento entre o motor 1 e o motor 2 na fechadura.

O quadro incorpora as entradas finais de corrida do segundo motor para a parada do segundo motor.

Todas as entradas dos botões são protegidas com diodos Zener, e têm uma indicação luminosa com diodo LED que nos indica se a entrada está ativada ou não.

Oferece a possibilidade de cartão de rádio, para funcionar com comando remoto.

Proteção de entrada de alimentação por fusível 250mA e varistor 275V.

Proteção de entrada de manobra de diodo Zener.

Proteção dos motores por fusíveis 6A.

Conexão dos motores em passagem por '0', sem chispas nos contactos dos relays.

CARACTERÍSTICAS

• Quadro de manobras monofásico 230Vac.
• Receptor integrado para 250 códigos.
• Opção de cartão receptor ligável.
• Compatível com os Emitentes Pujol VARIOCODE.
• Regulação de força e paragem suave com potenciómetros.
• Antenna integrada.
• Configuração de desfasamento entre motor 1 e motor 2.
• Dispõe de ligação para cadeado elétrico
• Proteção por fusíveis.
