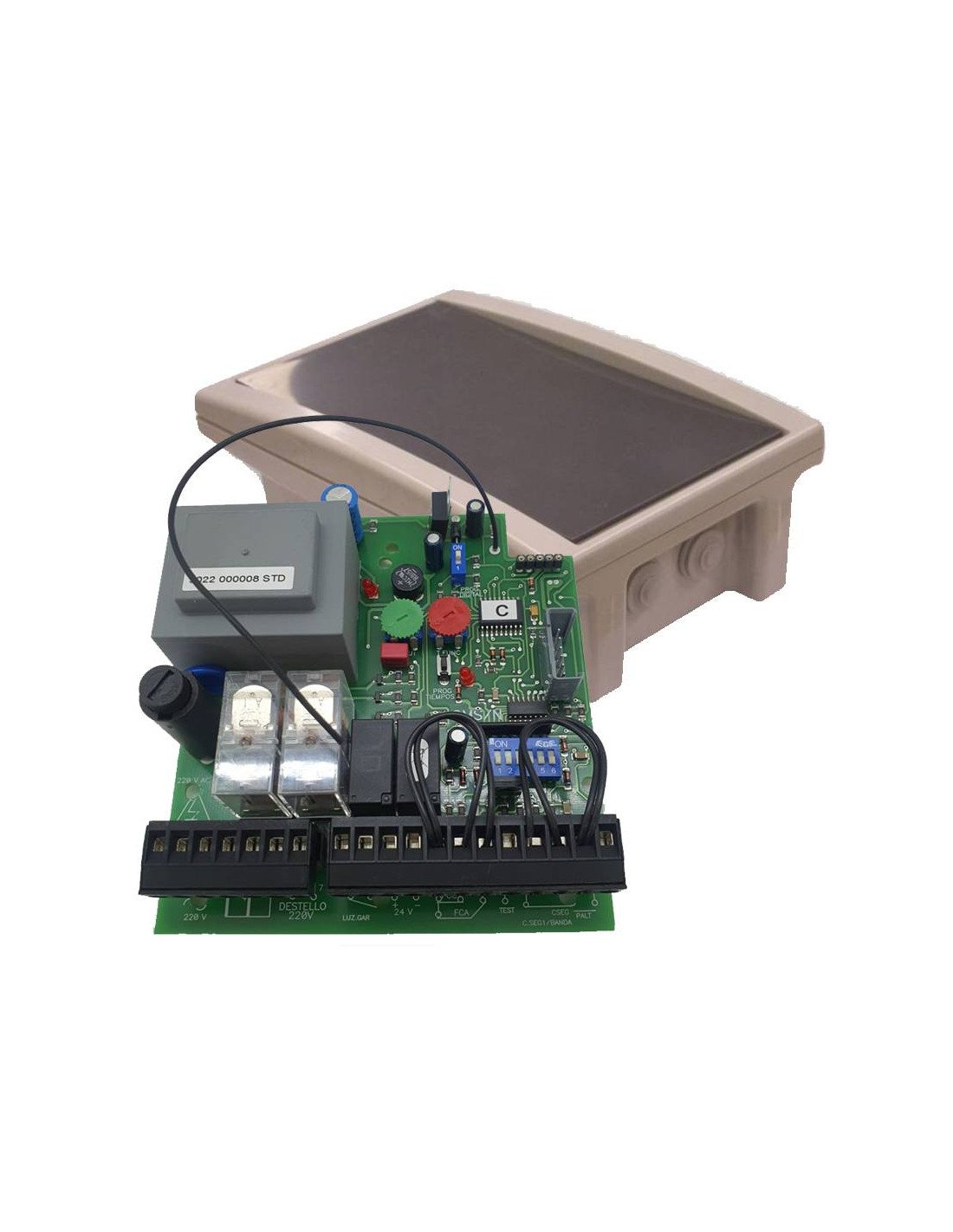

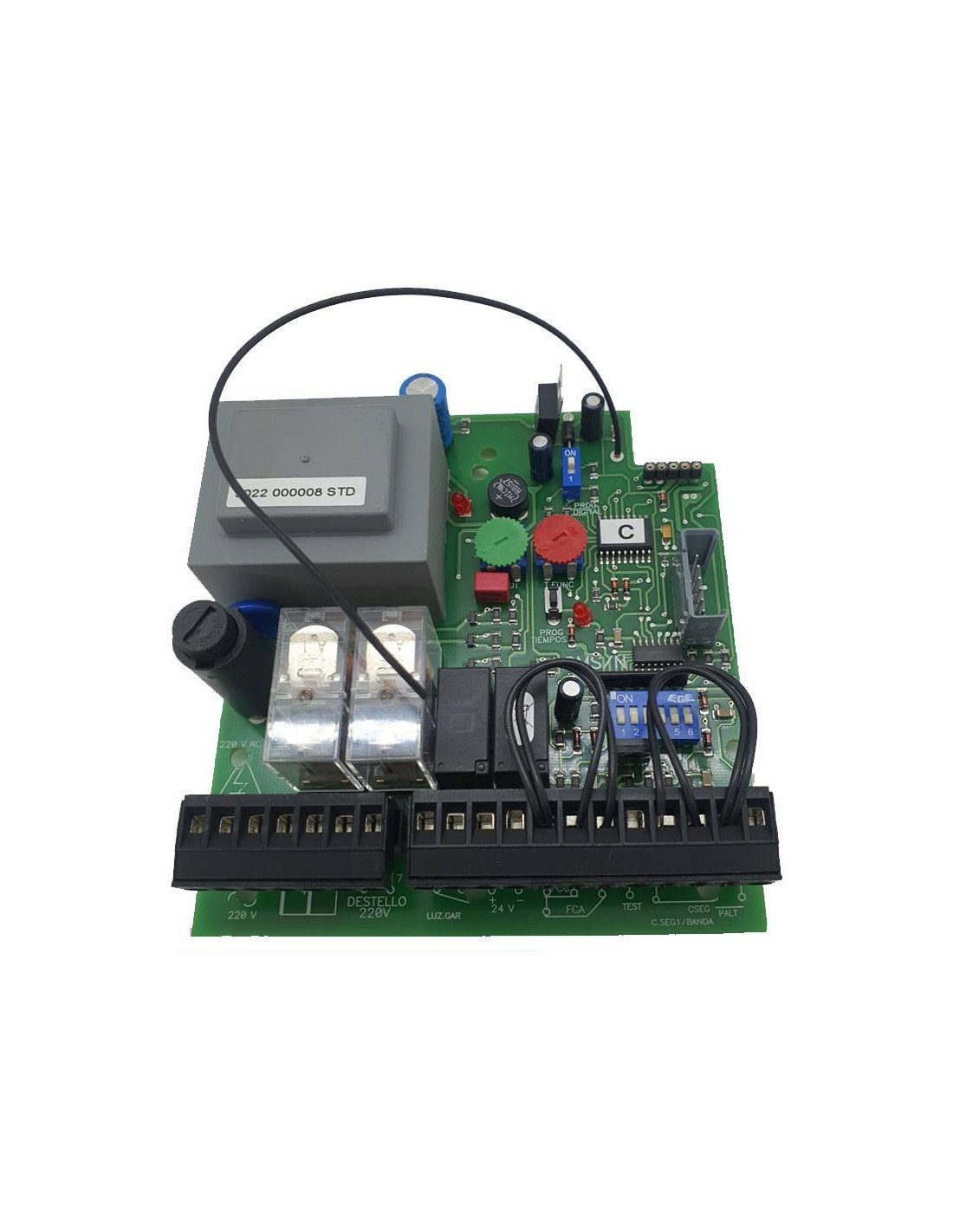

Cuadro de maniobra para un motor, sin radio e indicadores luminosos LED en las entradas, ideal para automatizar persianas enrollables de centro eje.

El cuadro MONO 1H0 no incluye tarjeta receptora por lo tanto podremos agregar una tarjeta enchufable libre (SRT-255) o una tarjeta encriptada (MICRO-TARJ) para utilizar mandos protegidos.

FUNCIONAMIENTO

Las maniobras del automatismo se ejecutan mediante el pulsador alternativo (P.ALT) o tarjeta de radio. La maniobra finaliza por activación de FC correspondiente o por la finalización de tiempo de funcionamiento. Si durante la maniobra de apertura se da una orden, la maniobra finaliza y no se ejecuta el cierre automático. Si durante la maniobra de cierre se da una orden se provoca la inversión de ésta, pasándose a la maniobra de apertura.

La activación del C.SEG en la maniobra de cierre provoca la inversión de ésta, pasándose a la maniobra de apertura. Relé aux. para luz de garaje.

ESQUEMA

CARACTERÍSTICAS TÉCNICAS

• Alimentación: 220V AC +/- 10%
• Potencia motor: 0.75HP
• Salida alimentación accesorios: 24V DC 125mA
• Lámpara de destello: 220V 10A
• Tiempo funcionamiento: De 3 sec a 60 seg
• Tiempo cierre automático: De 5 sec a 90 seg
• Programación códigos: Auto-aprendizaje
• Frecuencia: 433MHz
• Alcance: 100m
• Temperatura: -20 a 85º
• Sensibilidad: Mejor que -100dBm

MANUAL

Manual de instrucciones AERF MONO 1H0
