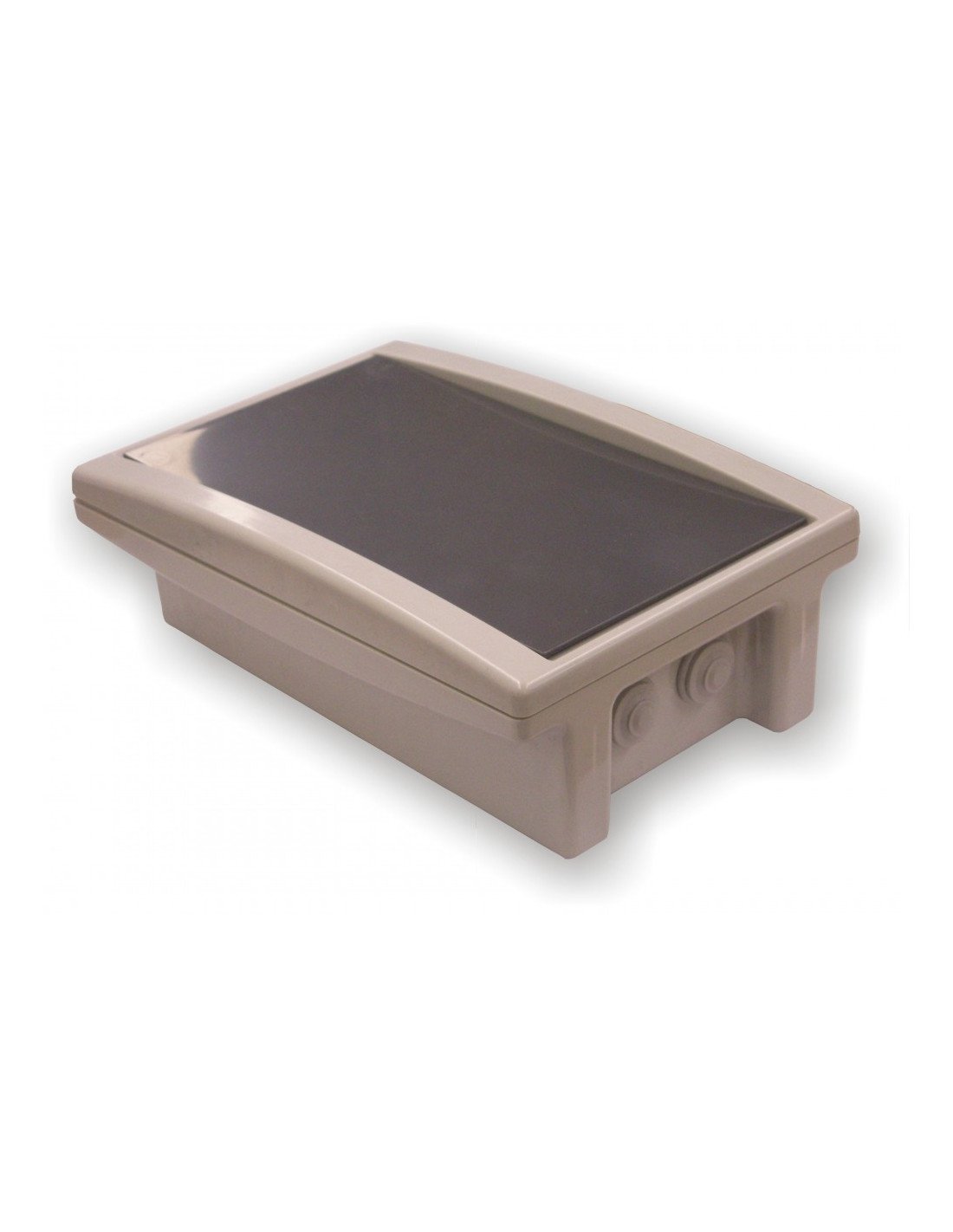

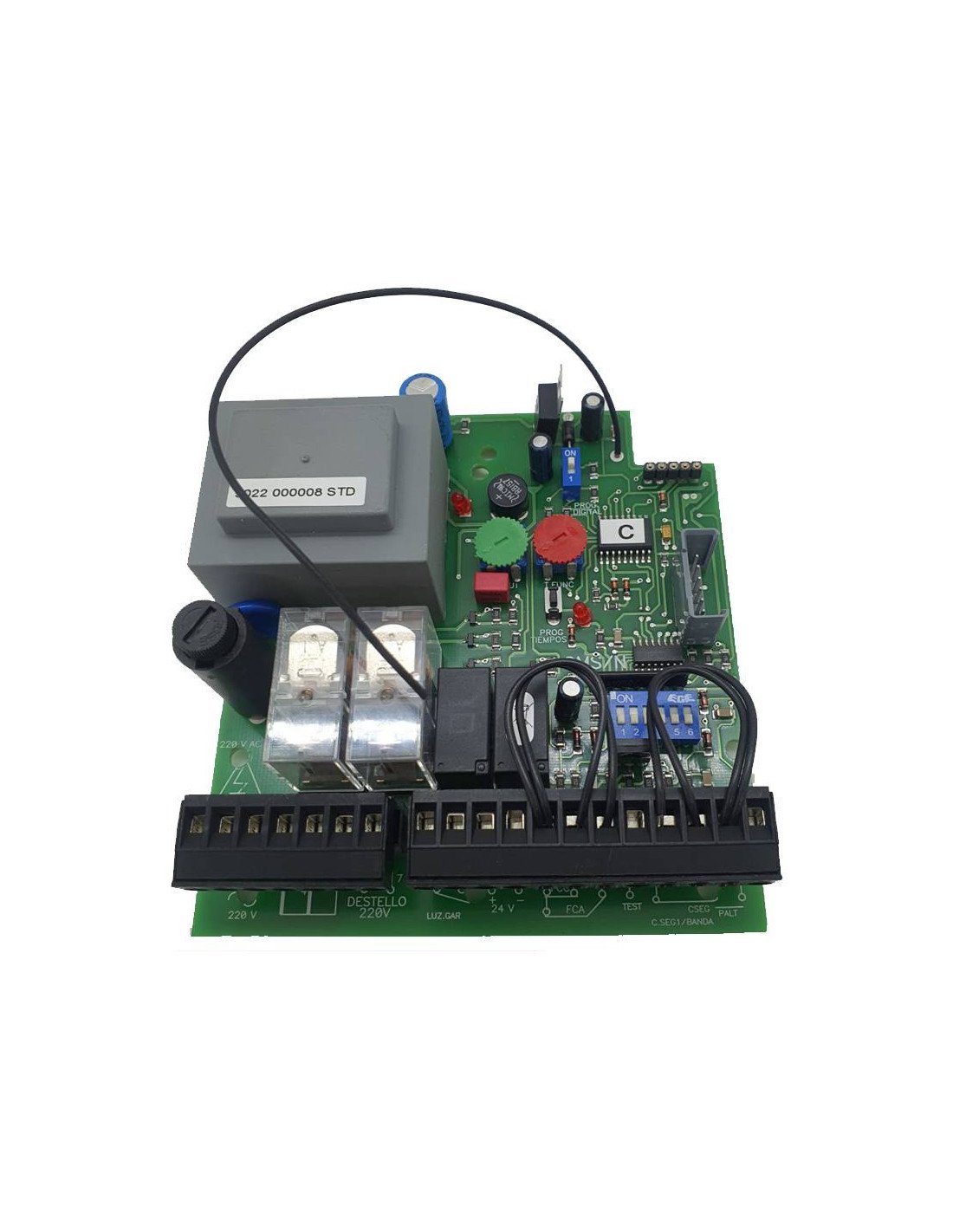

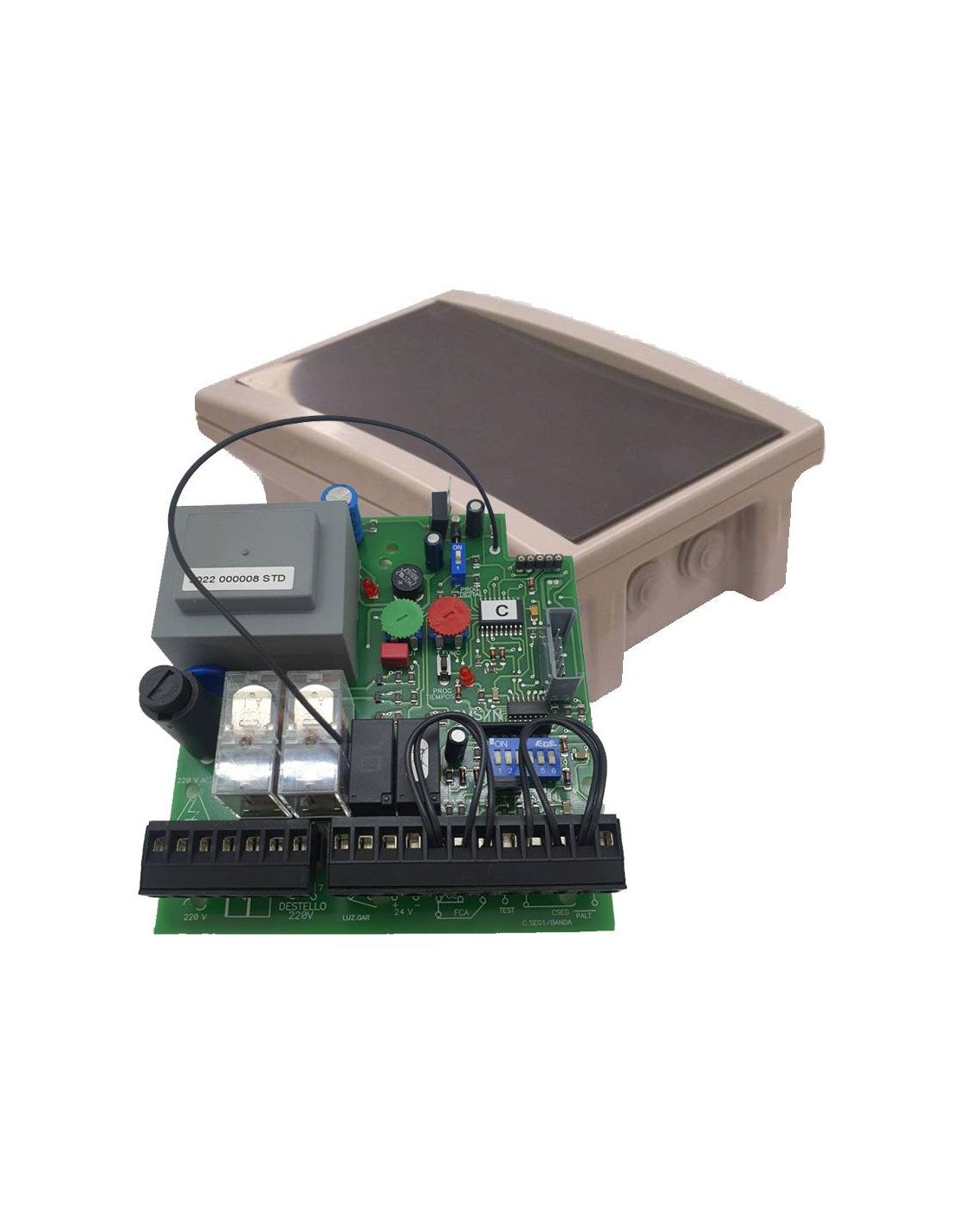

Quadro de manobra para um motor, sem rádio e indicadores de luz LED nas entradas, ideal para automatizar persianas rolantes de eixo central.

O quadro MONO 1H0 não inclui cartão receptor assim poderemos adicionar um cartão plugável livre (SRT-255) ou um cartão criptografado (MICRO-TARJ) para usar comandos protegidos.

FUNCIONAMENTO

As manobras do automatismo são executadas através do botão alternativo (P.ALT) ou cartão de rádio. A manobra termina com a activação da FC correspondente ou com o término do tempo de funcionamento. Se durante a manobra de abertura for dado um comando, a manobra termina e o fechamento automático não é executado. Se durante a manobra de fechamento for dada uma ordem, é provocada a inversão da mesma, passando para a manobra de abertura.

A activação do C.SEG na manobra de fechamento provoca a inversão desta, passando para a manobra de abertura. Liga-lhes. para a luz da garagem.

ESQUEMA

CARACTERÍSTICAS TÉCNICAS

• Alimentação: 220V AC +/- 10%
• Potência do motor: 0,75 HP
• Output de alimentação acessórios: 24V DC 125mA
• Lâmpada flash220V 10A
• Tempo de funcionamentoDe 3 segundos a 60 segundos
• Tempo de encerramento automáticoDe 5 segundos a 90 segundos
• ProgramaçãoAuto-aprendizagem
• Frequência433 MHz
• Alcance100m
• Temperatura20 a 85o
• SensibilidadeMelhor que -100 dBm

MANUAL

Manual de instruções AERF MACACO 1H0
