Cuadro de maniobras Aprimatic A45M para puertas batientes de 1 o 2 hojas
665180000Q0
136,00 €
Impuestos excluidos
164,56 €
IVA incluido
Cuadro de maniobras analógico para puertas batientes de 1 o 2 hojas con receptor incorporado. Incluye deceleración electrónica en finales de recorrido. Control de fuerza de empuje motor por limitación de par.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Cuadro de maniobras analógico para puertas batientes de 1 o 2 hojas con receptor incorporado. Incluye deceleración electrónica en finales de recorrido. Control de fuerza de empuje motor por limitación de par.

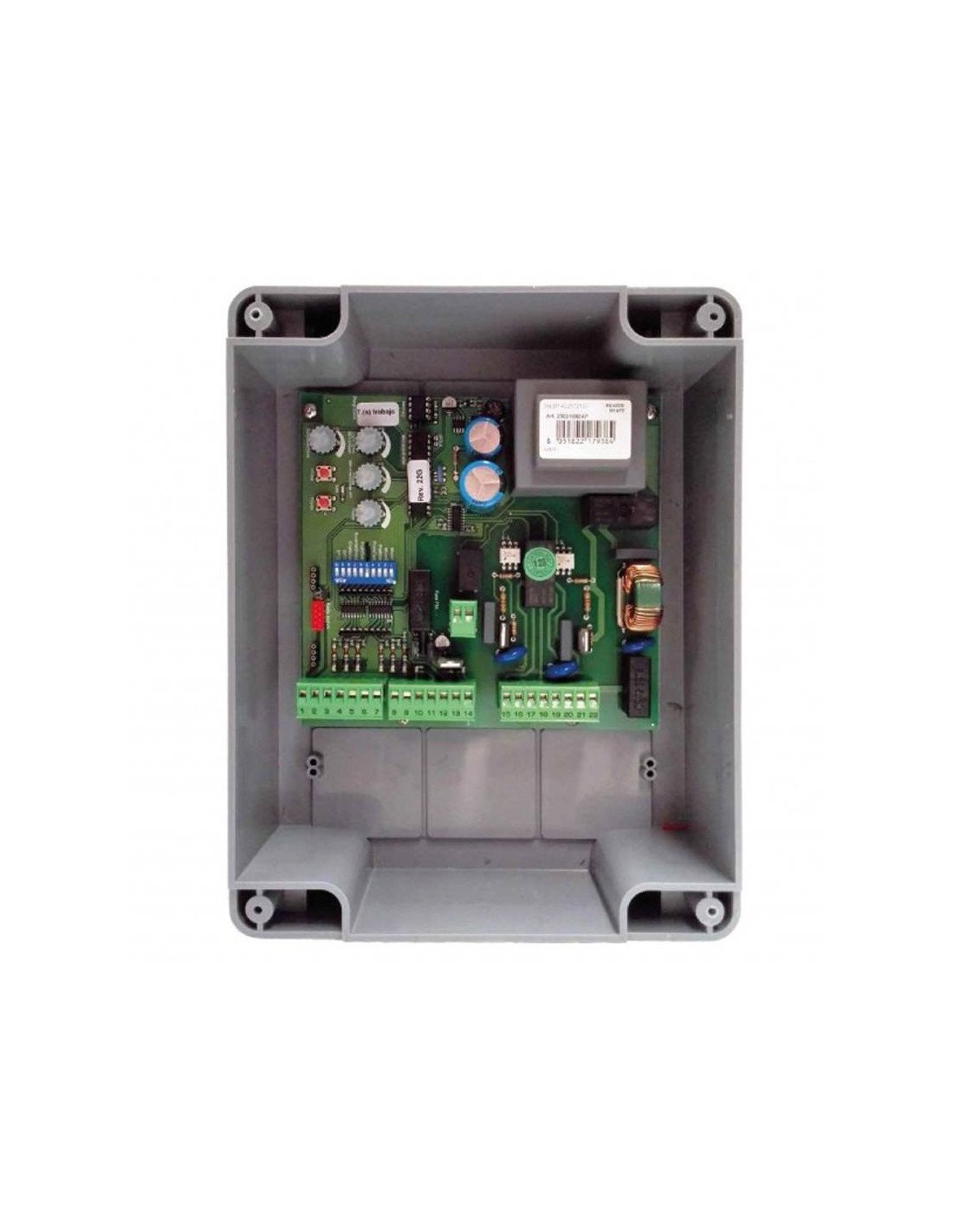

La tarjeta electrónica A45M ha sido proyectada para maniobrar uno o dos operadores abatibles sin final de carrera. Presenta dimensiones bien reducidas, cuatro diversas modalidades de funcionamiento, la posibilidad de regular numerosos parámetros a través del uso del trimmer y del dip switch, además de la posibilidad de tener la inversión sin aparatos adicionales sobre motor de tipo electromecánico.
CARACTERÍSTICAS
- Funcionamiento por tiempo de trabajo programable con deceleración en finales de recorrido.
- Control de par motor.
- Control de electrocerradura para operadores sin bloqueo.
- Descuento de tiempo de trabajo en caso de inversión durante el cierre.
- Conexión de banda de seguridad NC y resistiva 8K2.
- Entradas de seguridad en los 2 sentidos de maniobra, cierre y apertura.
- Receptor incorporado hasta 16 transmisores Apricode.
- Test de fotocélula en cierre.
- Función de luz garaje incorporada.
ESPECIFICACIONES TÉCNICAS
| A45M | |
|---|---|
| Tensión de la alimentación de la tarjeta | 230V ~ (±10%) – 50/60 Hz / 115V~ (±10%) 50/60 Hz |
| Transformador 230V / 115V | P1: Vn=230V~, Io=43.3 mA; S1: Vnom=17.5V~, Vo=20.2V~, I=0.69A P1: Vn=115V~, Io=43.3 mA; S1: Vnom=17.5V~, Vo=20.2V~, I=0.69A |
| Potencia absorbida | 7,5 W |
| Carga max. motor | 500 W x 2 |
| Carga max. Accessorios | 24V 500mA |
| Carga max. Contacto seco | 1A / 240Vac |
| Carga max lampara 24V | 24V Max 3V Led |
| Temperatura ambiente | -20°C +50°C |
| Fusibles de protección (24V accesorios) | 1 A |
| Modalidad de programación | Auto-aprendizaje pág. 12 |
| Lógica de funcionamiento | Automático / De seguridad / P.Paso1 / P.Paso2 / Hombre presente / 2 Interruptores |
| Tiempo de apertura /cierre | Ajustables en auto-programación |
| Tiempo de pausa | Regulable con trimmer de 0 a 120 s |
| Tiempo de activación contacto seco | Regulable con trimmer de 1 s a 120 s / Tiempo de trabajo de 0 a 2 min |
| Fuerza de empuje | Regulable con trimmer |
| Frenada | Regulable con trimmer |
| Retardo de anta | En auto-aprendizaje |
| Ingresos de bornes | Antena / Stop / Start / Start peatonal / Fotocelulas 1 y 2 / Costa |
| Salida de bornes | Alimentación accesorios 24V / Motores 230V 500W x 2 / Electrocerradura 12V 15VA max/ Alim. 24V TX fotocélula / Condensadores |
| Dimensión de tarjetas | 150,7 x 141 x 47,5 mm |
| Caracteristicas conectores para externo | 305 x 225 x 125 mm – IP55 |
