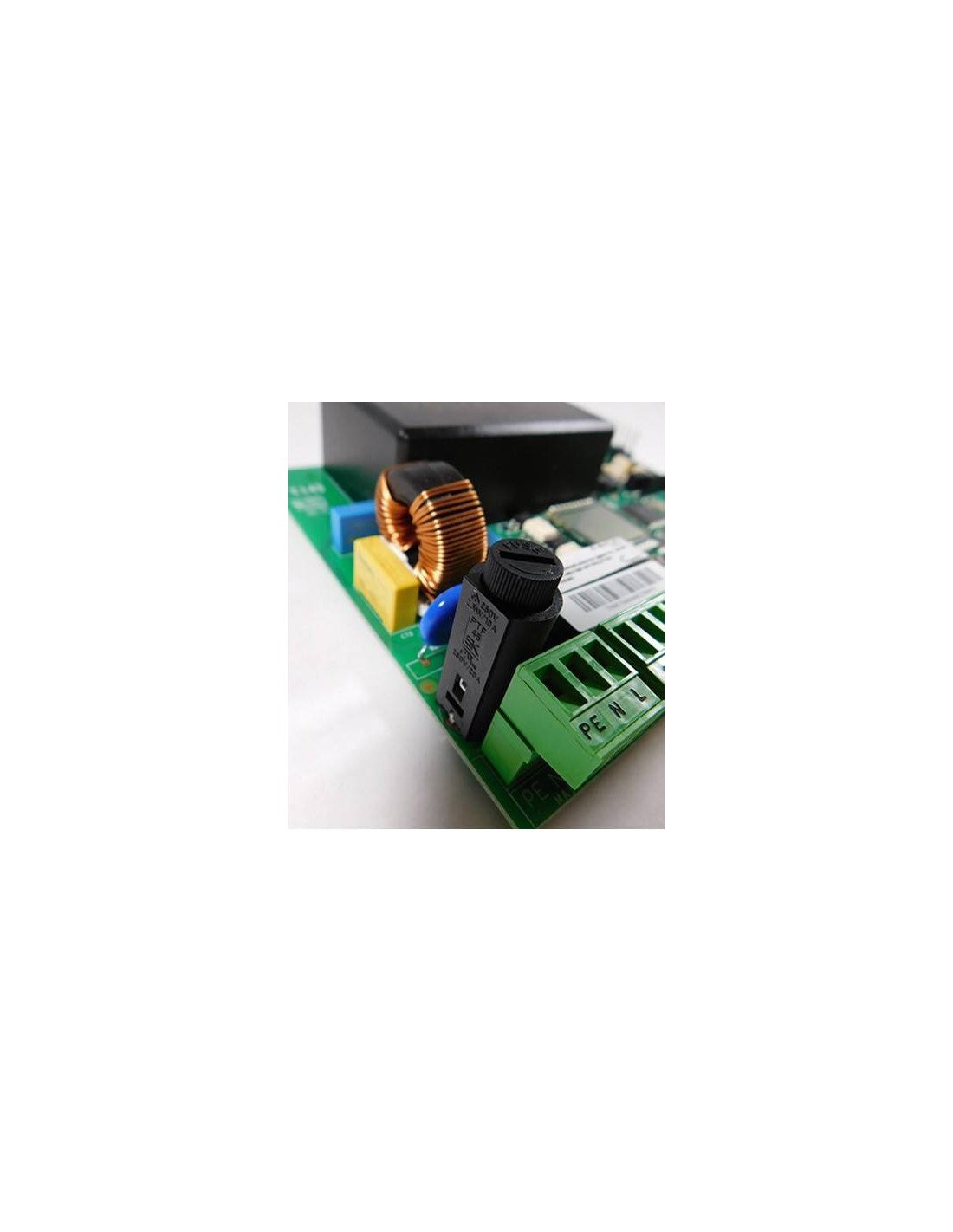

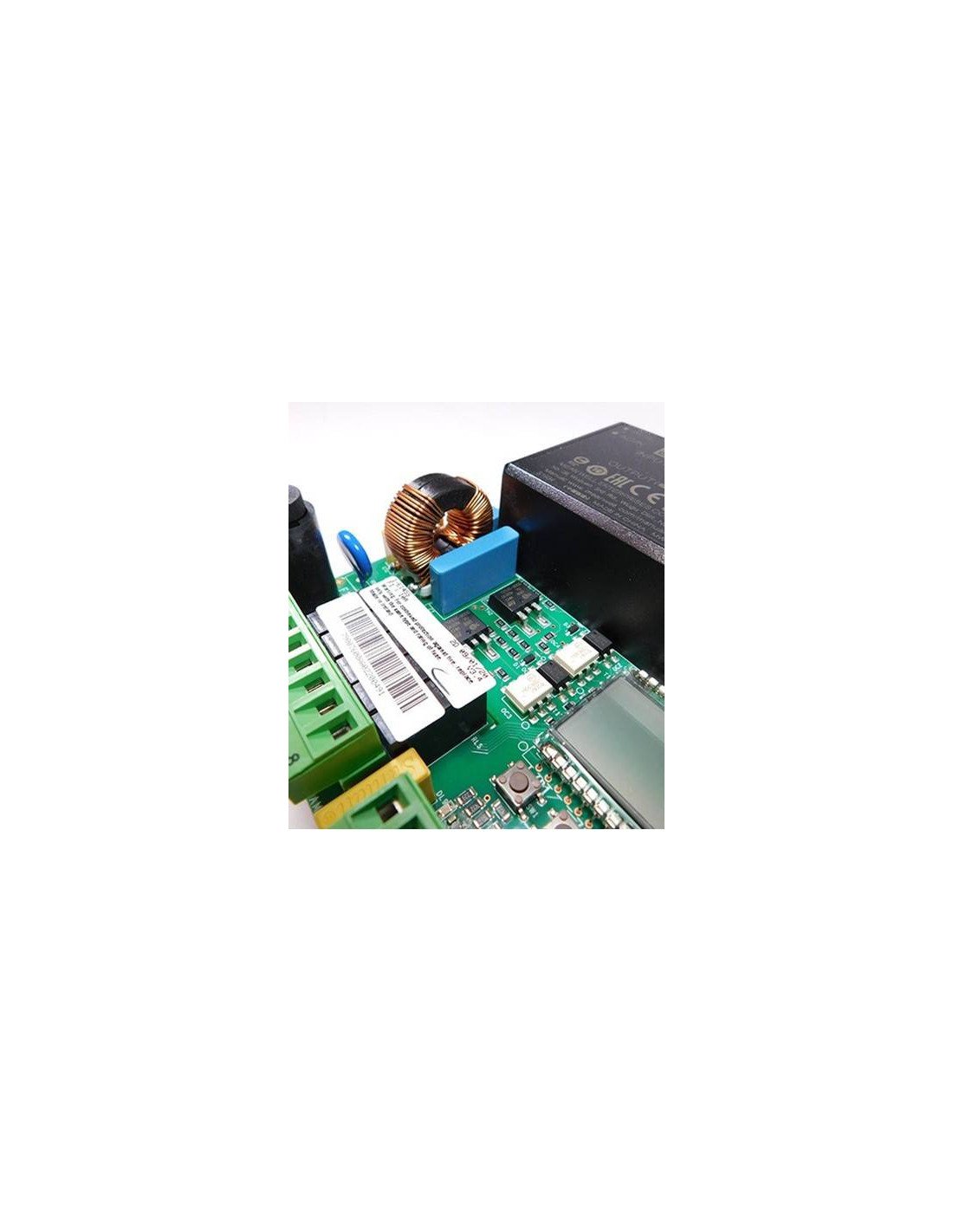

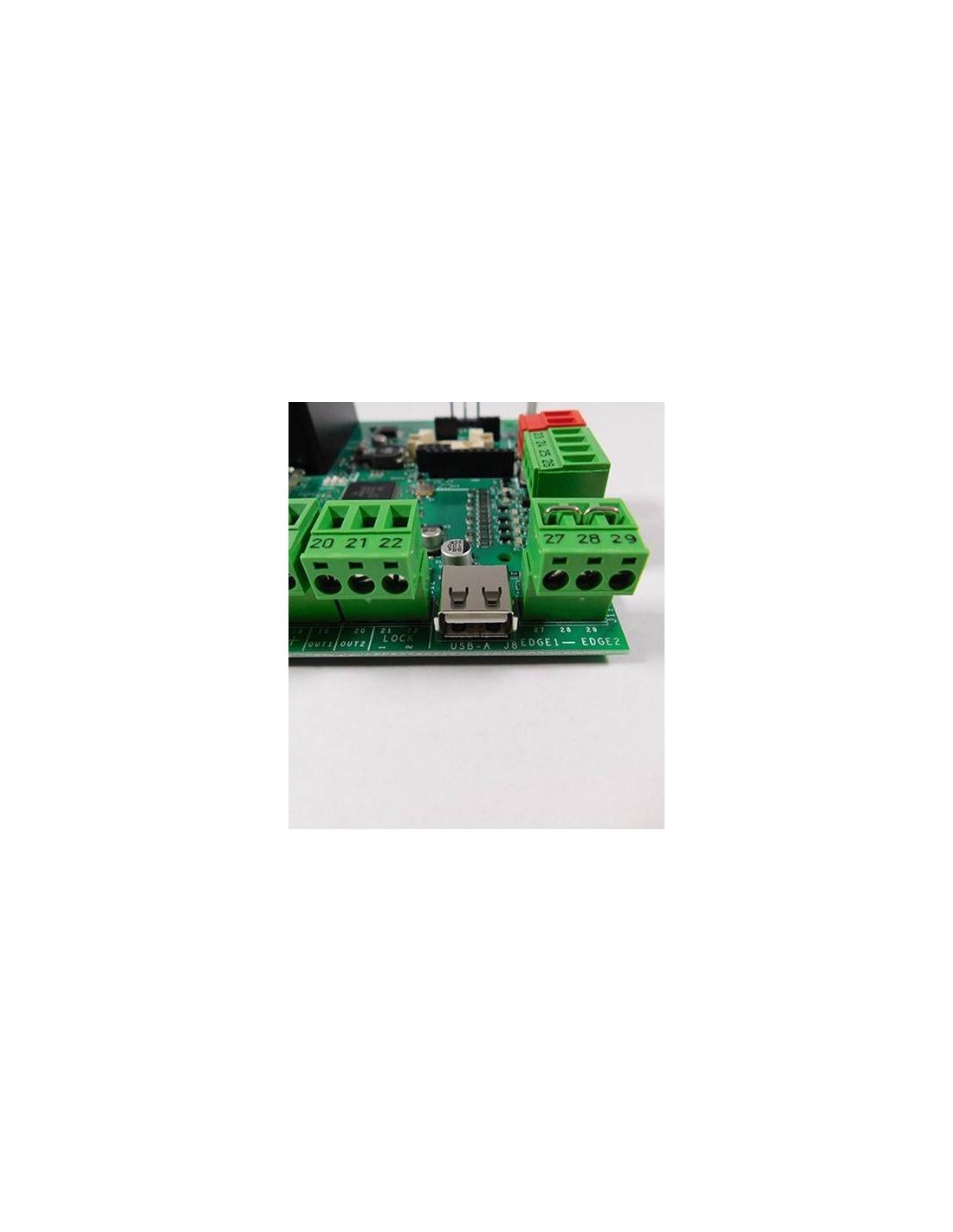

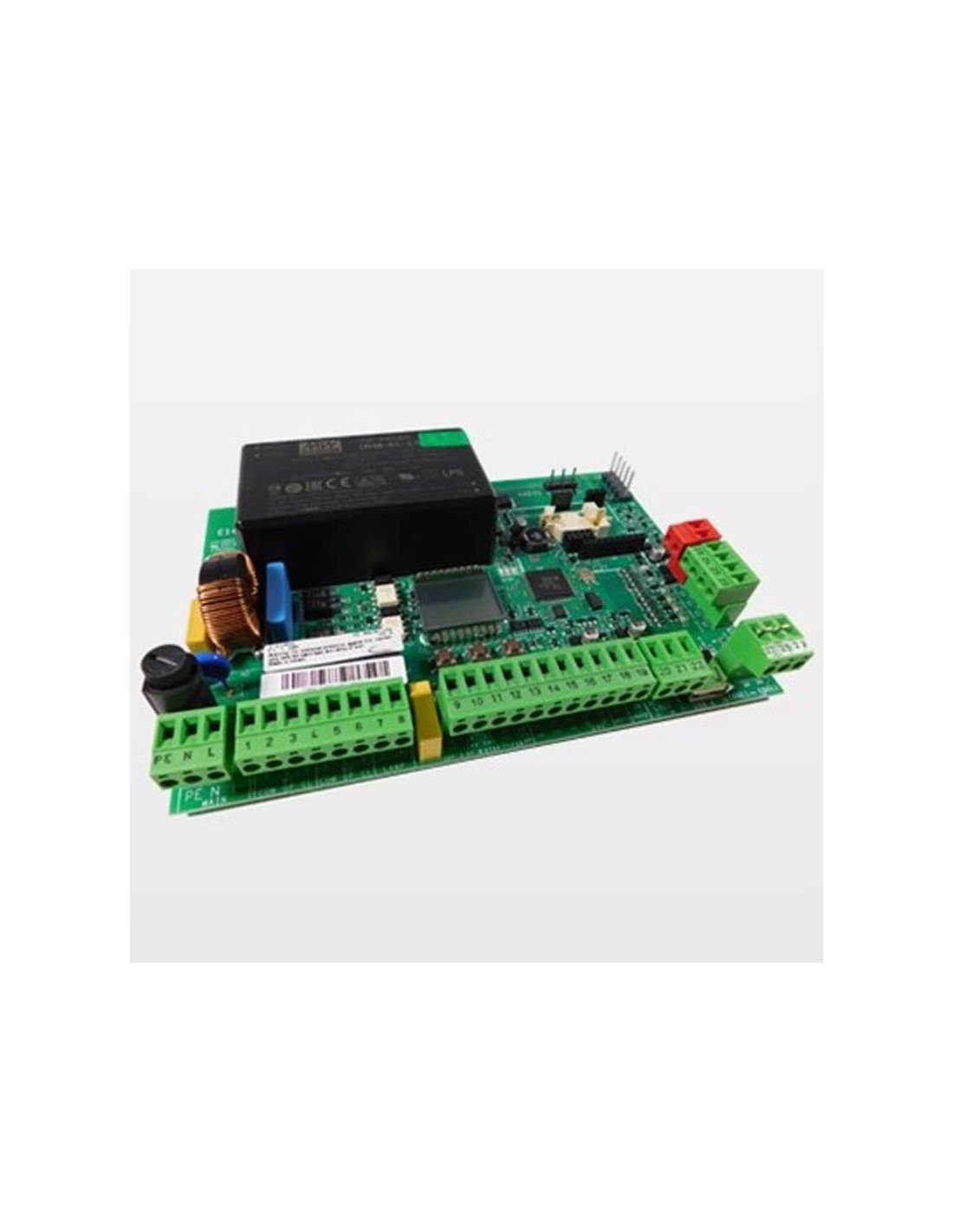

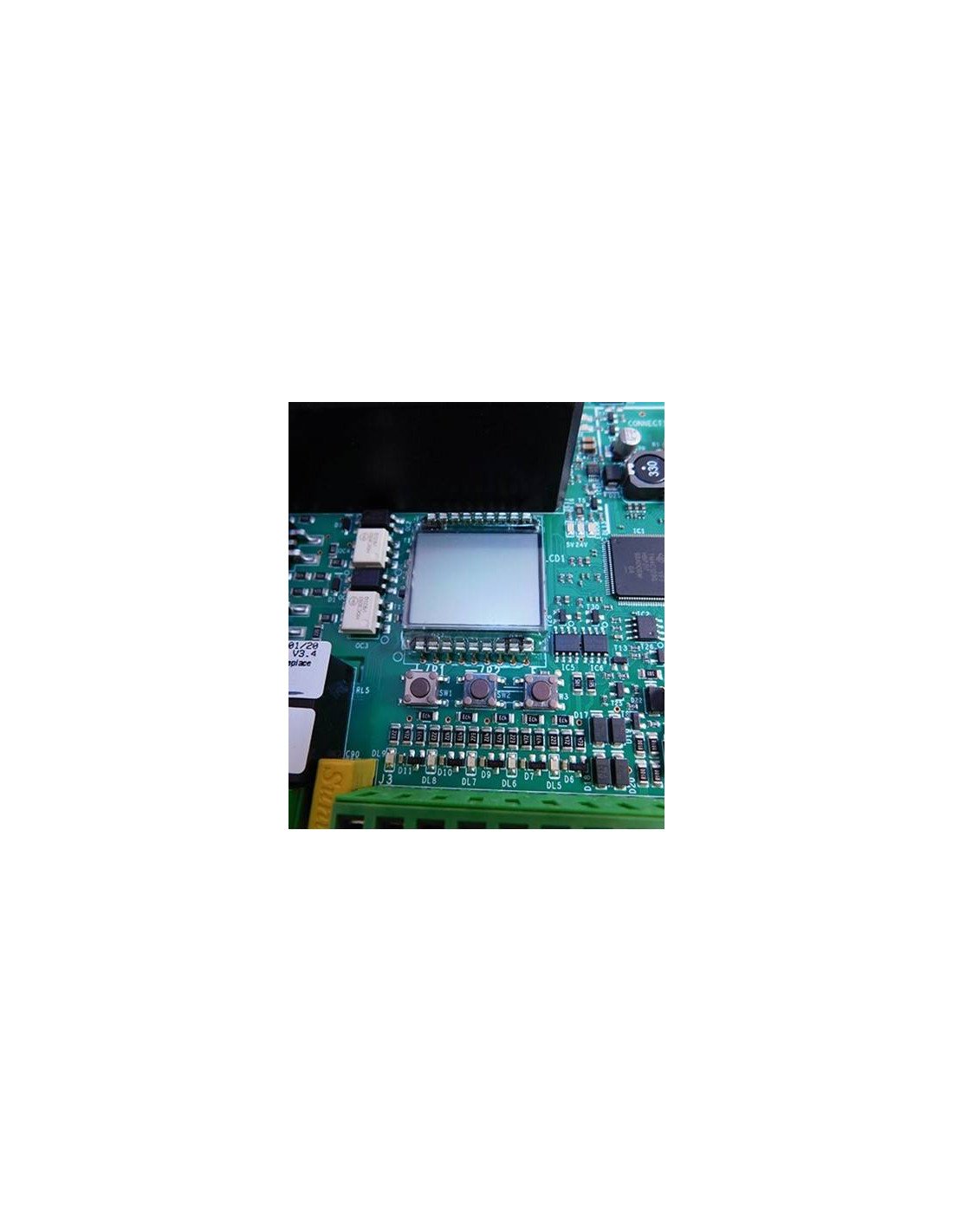

Tarjeta electrónica FAAC E145S para puertas batientes de 1 o 2 hojas y motores correderas a 230V.

CARACTERÍSTICAS TÉCNICAS

• Modelo E145S
• Tensión de alimentación Alimentación switching de 90V~ a 260V~ 50/60 Hz
• Potencia máx. 4W Stand by, <2W con función sleep (Programable con PC/MAC)
• Potencia máx. motor 800W
• Carga máx. accesorios 500mA 24V - 500mA BUS 2-easy
• Carga máx. electrocerradura Cerradura FAAC (12V~ - 24V ) - no FAAC 24V -500mA
• Programación Display LCD y pulsador, mediante PC/MAC conexión USB-B o con módulo X-COM
• Señalización estados Display LCD y led
• Entradas en regleta de bornes Abrir/abrir hoja peatonal/stop (cerrar)/BUS 2-easy/Seguridad en apertura/Seguridad en cierre/
• Alimentación +tierra/Final de carrera de apertura y cierre/Bandas N.C. 8K2
• Salidas en regleta de bornes Destellador/motor/Alimentación accesorios 24V /2 OUTPUT programable
• (por defecto: lámpara espía y fail-safe)/2 electrocerraduras
• Conector rápido Módulo XF 433/868 para decodificador OMNIDEC, conector para Decoder/minidec/RP, USB-A, X-COM
• Temperatura ambiente de funcionamiento -20°C +55°C
• Fusibles de protección 1 (10A)

FUNCIONES (PROGRAMACIÓN MEDIANTE PANTALLA Y PULSADORES)

Programación base

• Tipología motor Seleccionable (batiente, corredera, mixta batiente-corredera)
• Lógica de funcionamiento
• Semiautomática / Semiautomática paso a paso / Automática Seguridad / Automática con inversión
• en pausa / Automática paso a paso / Automática Seguridad paso a paso /Automática / Automática 1 /
• Automática con función timer / Semiautomática B / Mixta (AP por impulso/CH por Hombre presente)/
• Hombre Presente C /Custom (PC/MAC)
• Tiempos de pausa De seguido en apertura total o parcial programables independientemente (de 0 a 9 min 50 sec)
• Número motores Seleccionable
• Fuerza de empuje Regulable en 50 niveles para cada motor independientemente
• Utilización encoder Seleccionable
• Finales de carrera Funcionamiento de finales de carrera en apertura y cierre, seleccionable independientemente
• Tiempo de retardo hoja en cierre Programable (de 0 a 1 min 30 sec)
• Introducción dispositivo BUS 2-Easy Seleccionable
• Accionamiento motores 1 y 2 (independientemente)
• Aprendizaje del tiempo de trabajo
• Autoaprendizaje simple (máx. 4 min y 10 sec).
• Autoaprendizaje del tiempo de trabajo y de desaceleración de las maniobras en un sólo ciclo completo de
• trabajo
• Con encoder absoluto SAFEcoder aprende la posición de apertura/cierre/Deceleración

Programación avanzada

• Fuerza máxima de señal Seleccionable
• Golpe de inversión y golpe de ariete Selecionable independientemente (facilita el enganche de la electrocerradura)
• Retardo hoja en apertura Seleccionable
• Deceleración hoja 1 Programable (porcentual de la carrera total) (de 0% a 99%)
• Deceleración hoja 2 Programable (porcentual de la carrera total) (de 0% a 99%)
• Memoria código de radio Visualización del número de codigos programados por OMNIDEC a través del Módulo XF

Predestello

• Fotocélula en cierre Funcionamiento seleccionable
• Función ADMAP Seleccionable
• Sensibilidad antiaplastamiento Programable con ENCODER presente (10 niveles)
• Cálculo del ángulo de salida Seleccionable con ENCODER presente
• Tiempo de trabajo adicional Seleccionable (sin ENCODER o finales de carrera)
• Programación OUT 1 y OUT 2 Seleccionable independientemente (17 para cada uno)
• Contador de ciclos Seleccionable (actualización de una “cuenta atrás”- programación máx. 99.000 ciclos)
• Solicitud de mantenimiento Seleccionable (cuando se alcanza el n° de ciclos programado, el sistema activa un predestello
• de 8 seg. antes de cada apertura)

Gestión a través de USB-A

• Actualización software tarjeta Seleccionable
• Actualización configuración tarjeta Seleccionable
• Actualización configuración temporizador Seleccionable
• Actualización códigos de radio Seleccionable
• Descarga configuración tarjeta Seleccionable
• Descarga temporizador tarjeta Seleccionable
• Descarga códigos de radio Seleccionable
