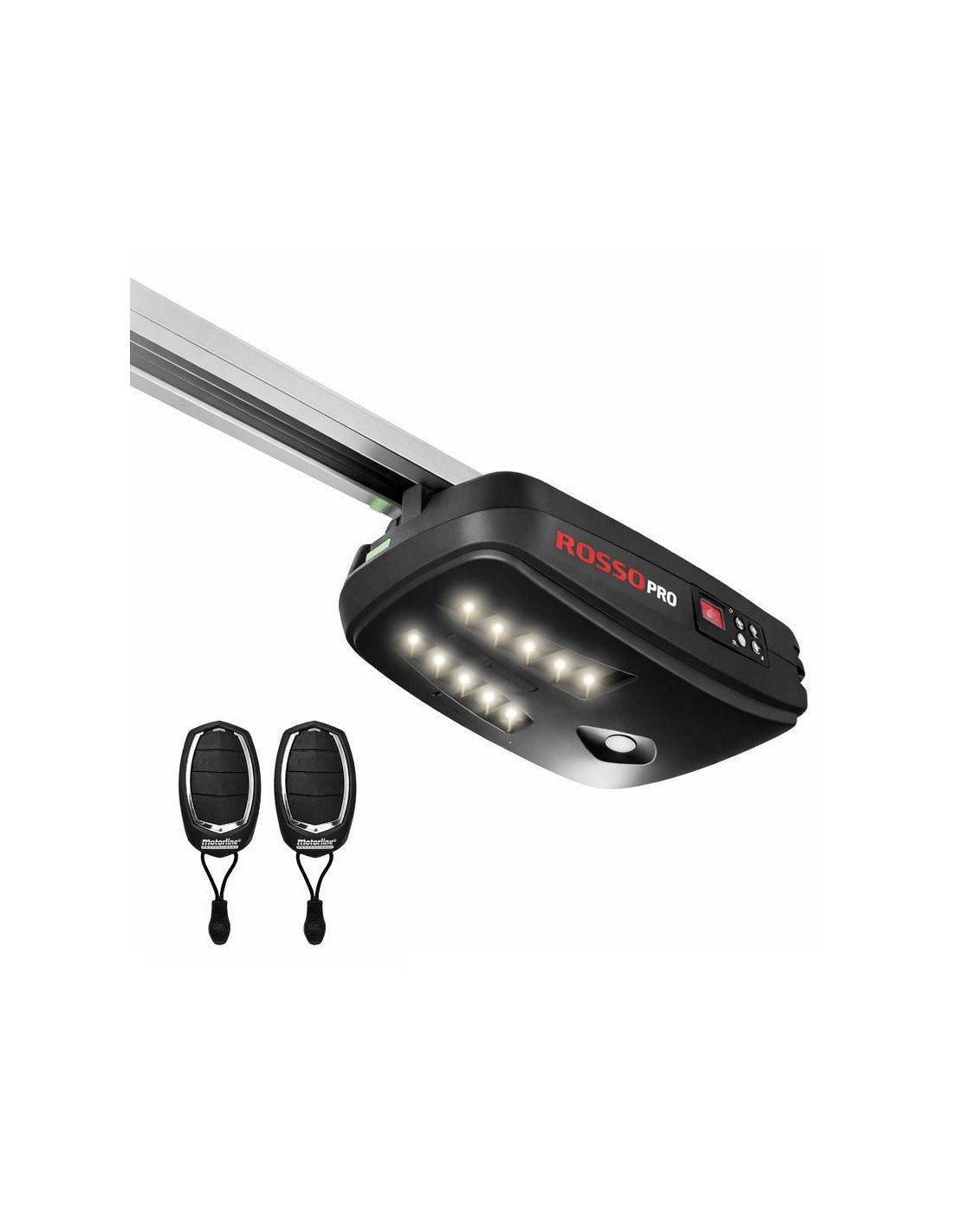

Motor Motorline ROSSO PRO Brushless para puertas seccionales

Automatismos de 24Vdc sin escobillas para portones seccionales de hasta 18m² con opción a integrar sensores de movimiento y humedad. Además se le puede integrar WiFi gracias al dispositivo MCONNECT LINK.

El ROSSO PRO es un motor diseñado para portones seccionales, combinando potencia y eficiencia gracias a la avanzada tecnología Brushless. Este motor está diseñado para quienes buscan mayor velocidad, fuerza y una solución preparada para uso intensivo.

¿Qué ventaja tiene Motorline ROSSO EVO vs ROSSO PRO?

El motor Motorline ROSSO PRO utiliza un motor Brushless sin escobillas, es un tipo de motor eléctrico de corriente continua que, a diferencia de los motores tradicionales de corriente continua con escobillas, no utiliza escobillas para conmutar la corriente a través del rotor.

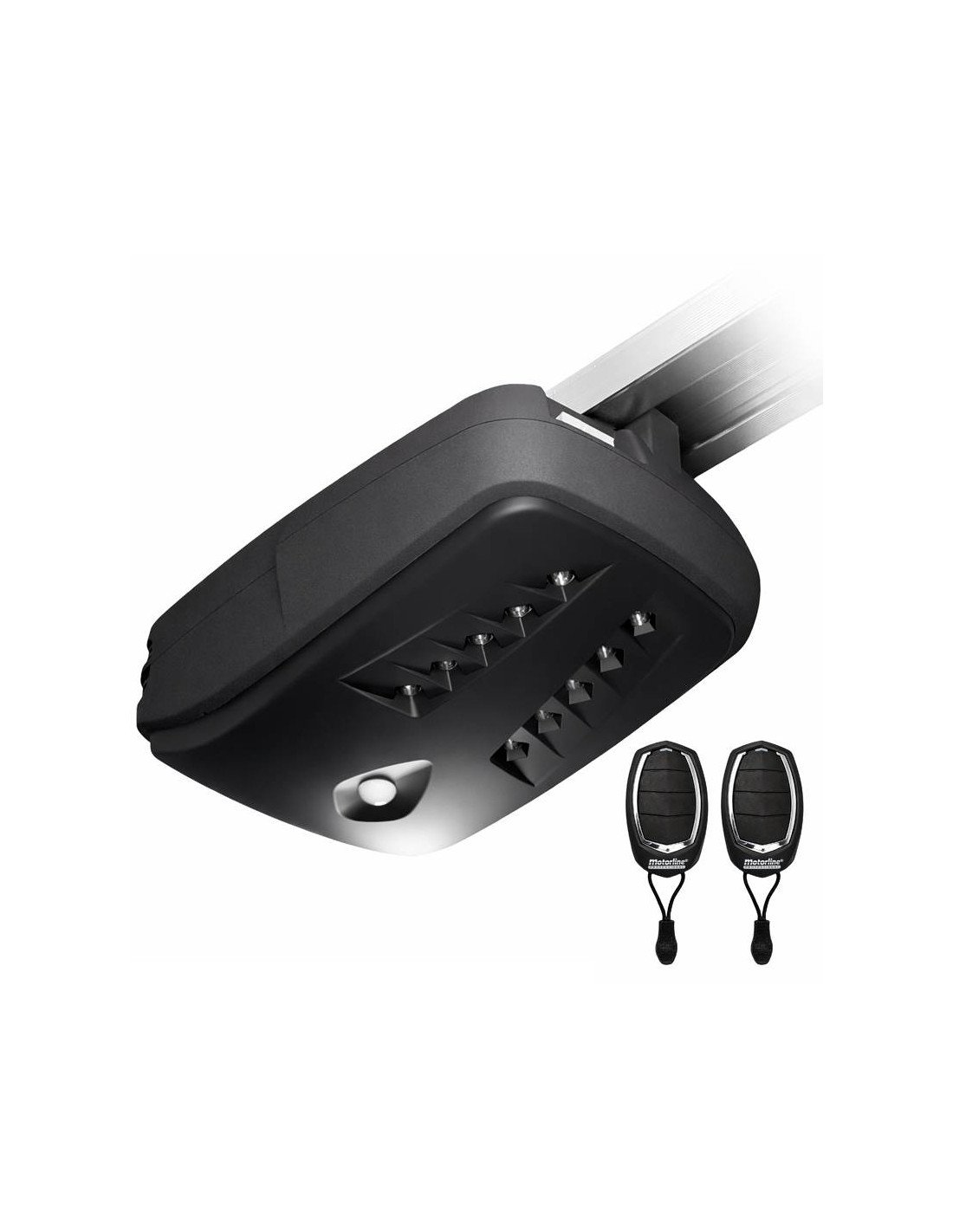

COMPOSICIÓN DEL KIT

• 1 Motor Brushless de 24Vdc con central incorporada
• 2 Mandos FALK 433 MHz
• Accesorios de montaje

GUÍAS DISPONIBLES

• CFCP3200: Guia en hierro con cadena en dos piezas de 3200mm.
• CFCP3600: Guia en hierro con cadena en dos piezas de 3600mm.
• CFCP4000: Guia en hierro con cadena en dos piezas de 4000mm.
• CFCCCP3200: Guia en hierro con correa en dos piezas de 3200mm.
• CFCCCP3600: Guia en hierro con correa en dos piezas de 3600mm.
• CFCCCP4000: Guia en hierro con correa en dos piezas de 4000mm.

Características técnicas Rosso Pro

• Alimentación: 110/230 Vca (±10%) 50/60 Hz
• Voltaje: 24Vdc
• Fuerza máxima: 1200N
• Fuerza nominal: 600N
• Velocidad: 160mm/s
• Ciclos por día: > 150
• Energía en standby: < 1W
• Potencia nominal: 150W
• Potencia máxima consumida: 260W
• Índice de protección: IP20
• Frecuencia de trabajo: 55%

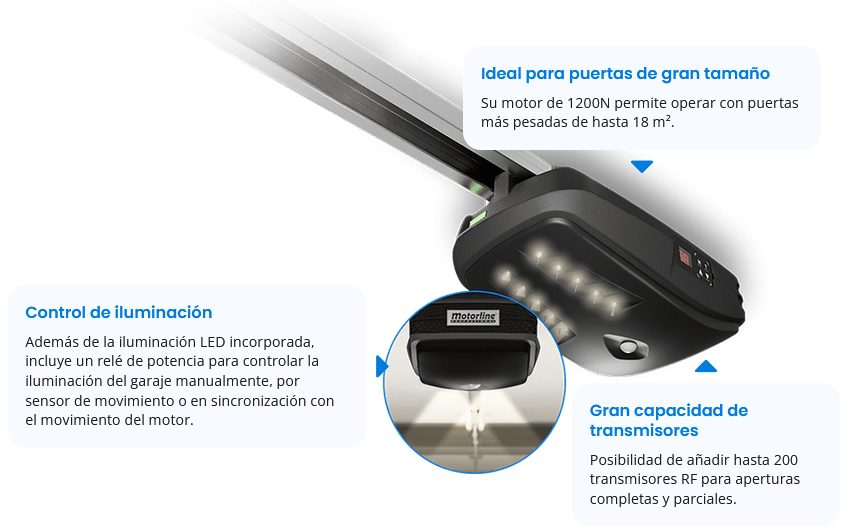

• Área máxima del portón: 18m²
• Ruido: LpA <= 50dB
• Temperatura de funcionamiento: -25°C a 55°C

Características técnicas Central de control

• Alimentación: 24Vac
• Lámpara destellante: 24Vcc 5W máx.
• Salida del motor: 24Vcc 130W máx.
• Salida para accesorios auxiliares: 24Vcc 5W máx.
• Temperatura de funcionamiento: -25°C a 55°C
• Receptor de radio integrado: 433,92MHz o 868Mhz *
• Capacidad máxima del transmisor: 200
• Dimensiones de la Central: 170x86mm
• Fusible: 8A
• Carga de la batería: 29Vcc 200mA máx.
• Tipo de batería: Batería de litio MBAT26V2000

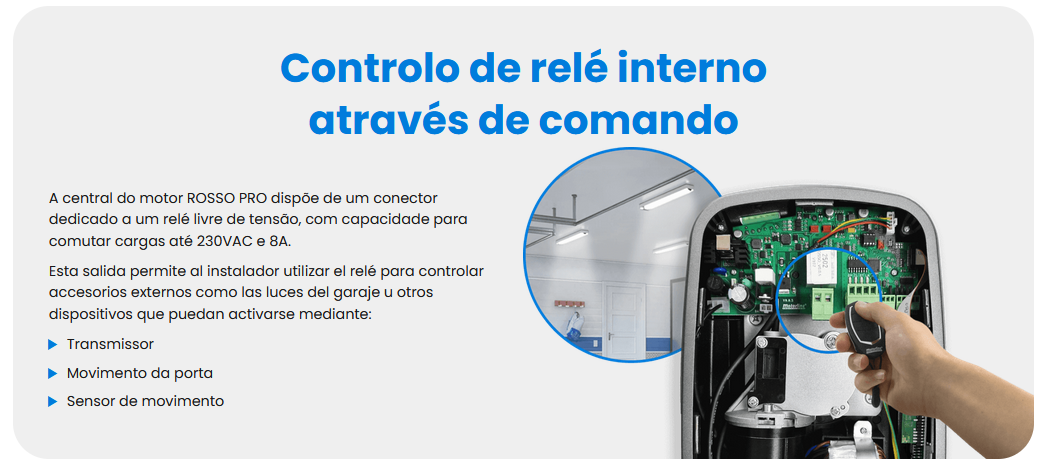

• Capacidad del relé de contacto seco: 230Vac 8A (carga resistiva)
• Salida de estado de la puerta: Colector abierto (24Vcc 100mA máx.)

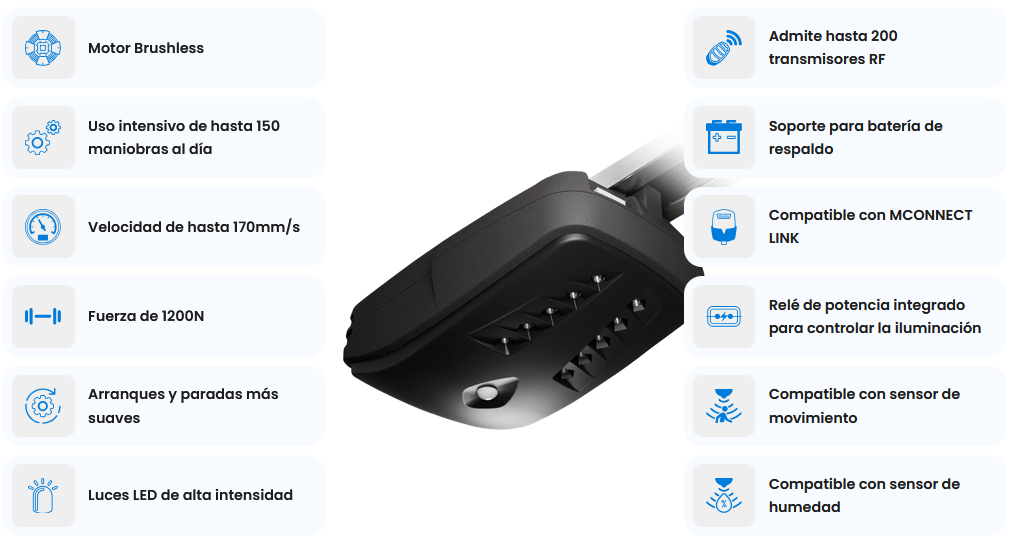

Mayor velocidad, Mayor fuerza

Con tecnología Brushless, el ROSSO PRO ofrece mayor eficiencia, alcanzando una velocidad de 170 mm/s para aperturas y cierres rápidos y confiables.

Preparado para uso intensivo, soporta hasta 150 maniobras diarias, combinando fuerza y durabilidad en entornos exigentes.

Medidas Motorline Rosso Pro

Manual

Manual de instrucciones Motorline Rosso Pro
