Fotocélula de Espejo Motorline MFE 12 m para Puertas Automáticas
MFE
35,00 €
Impuestos excluidos
42,35 €
IVA incluido

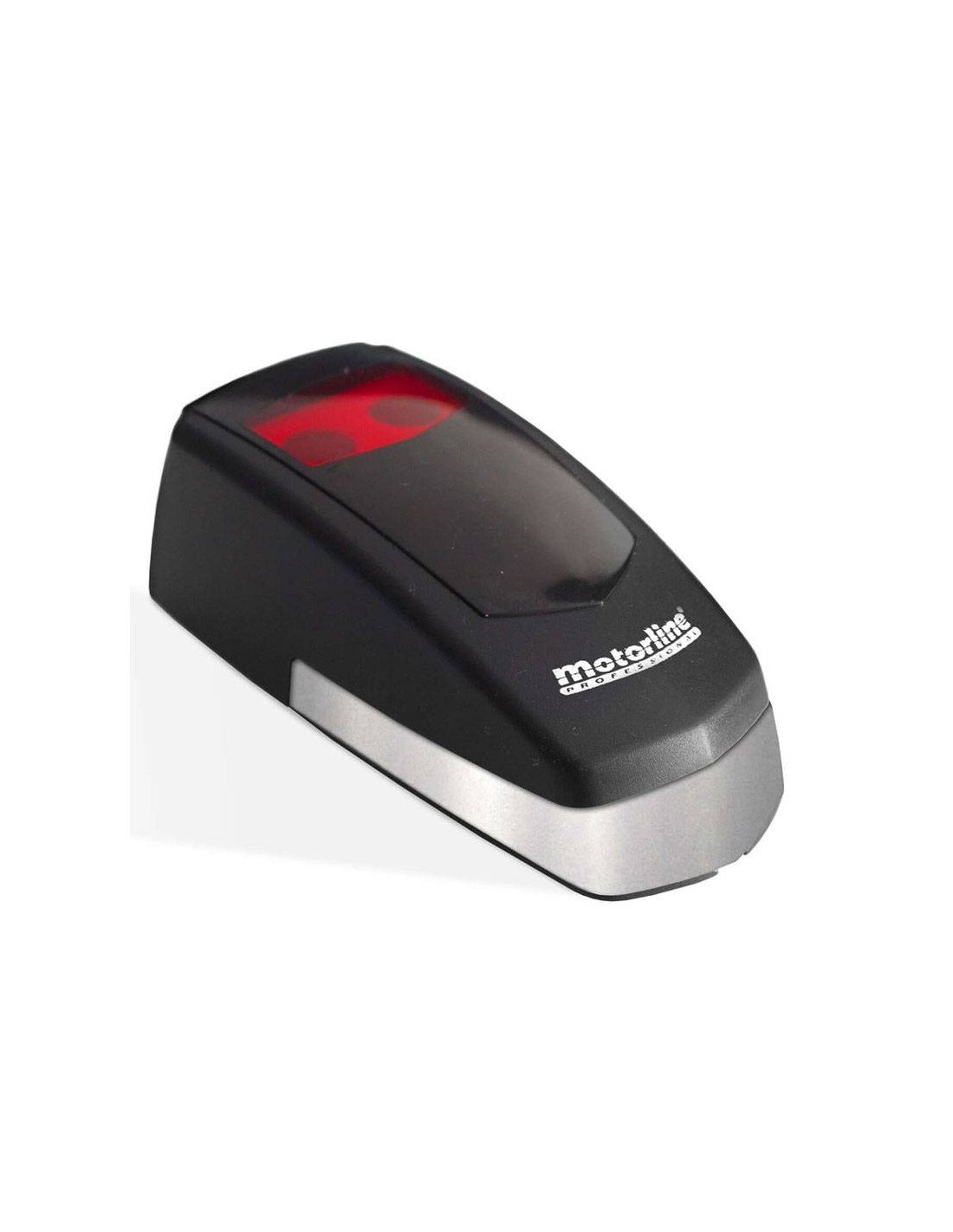

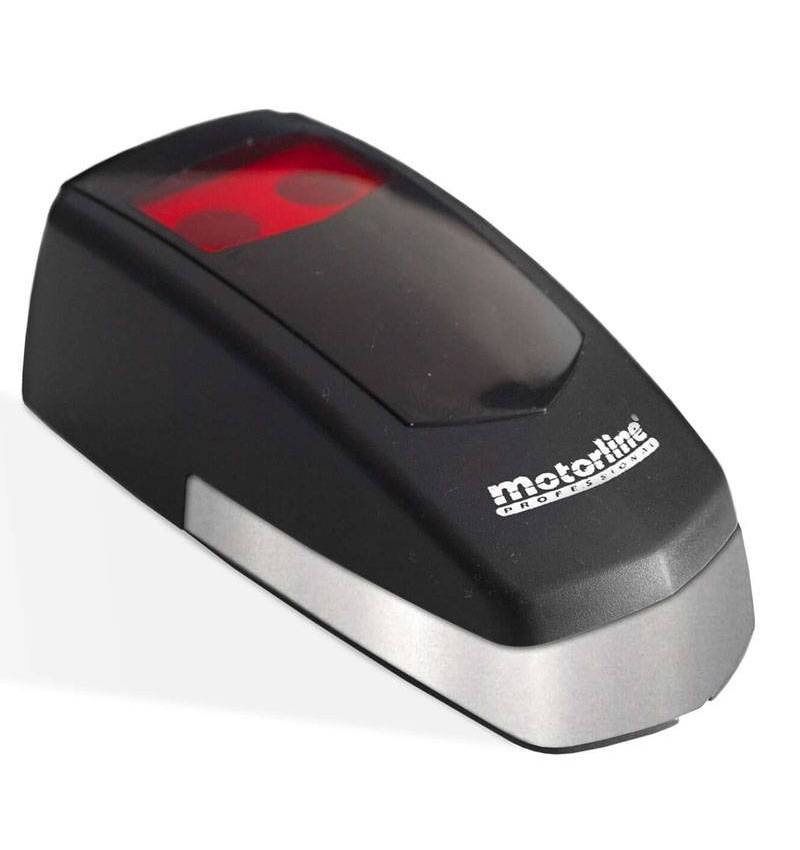

Fotocélula de seguridad Motorline MFE con espejo reflector, diseñada para la protección de puertas automáticas, puertas de garaje, cancelas y barreras de acceso.
La Motorline MFE utiliza un haz infrarrojo reflectante modulado que se dirige hacia el espejo instalado en el lado opuesto y regresa nuevamente a la fotocélula. Cuando una persona, vehículo u obstáculo interrumpe el haz, la fotocélula conmuta su relé para enviar una señal de seguridad al cuadro de maniobras.
Ahorra con estos descuentos por cantidad
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Fotocélula de seguridad Motorline MFE con espejo reflector, diseñada para la protección de puertas automáticas, puertas de garaje, cancelas y barreras de acceso.
La Motorline MFE utiliza un haz infrarrojo reflectante modulado que se dirige hacia el espejo instalado en el lado opuesto y regresa nuevamente a la fotocélula. Cuando una persona, vehículo u obstáculo interrumpe el haz, la fotocélula conmuta su relé para enviar una señal de seguridad al cuadro de maniobras.
Su principal ventaja es que solamente necesita alimentación y cableado en uno de los lados de la instalación. El espejo reflector es un elemento pasivo y no necesita conexión eléctrica, lo que facilita el montaje cuando no es posible pasar cables al otro lado de la puerta.

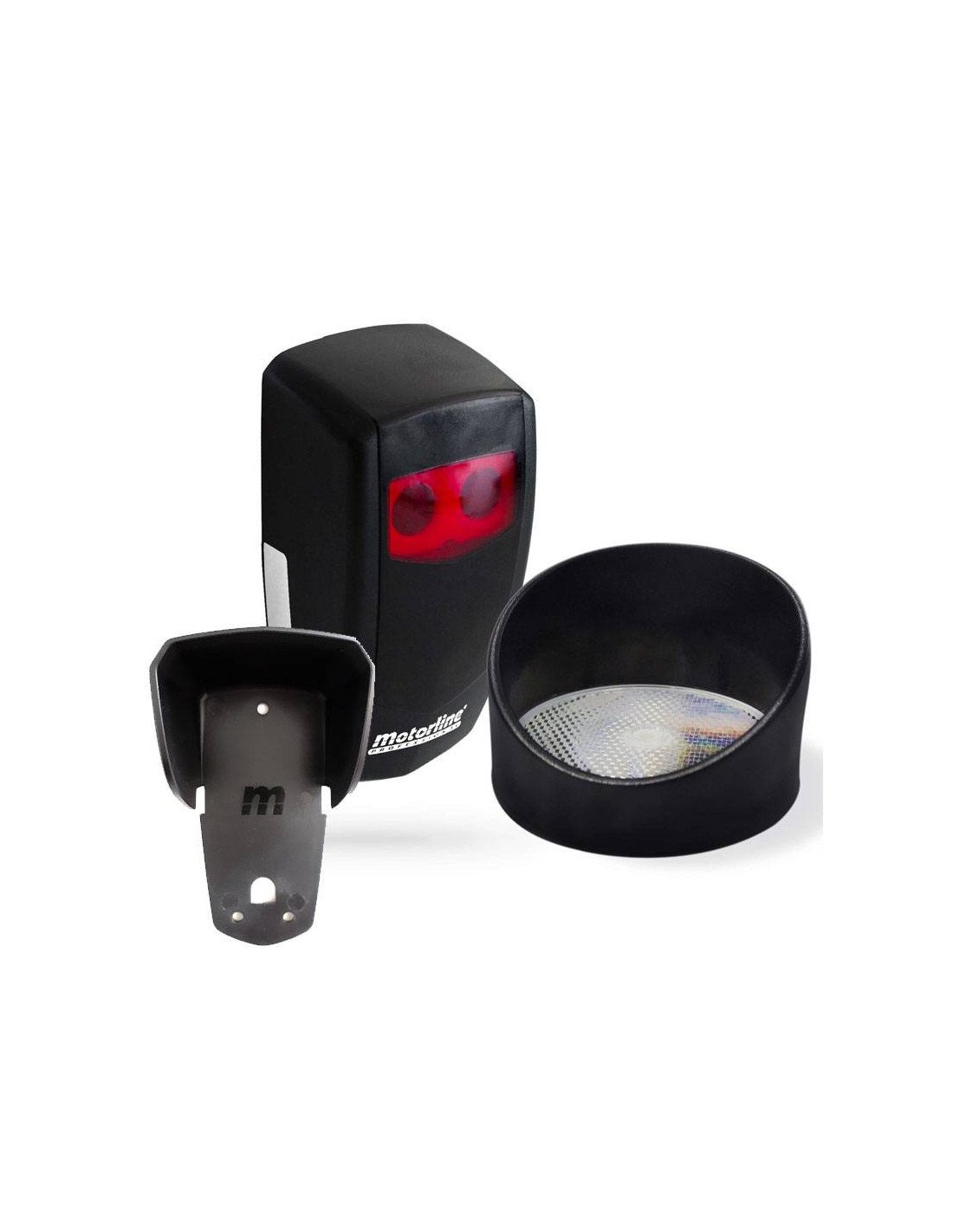

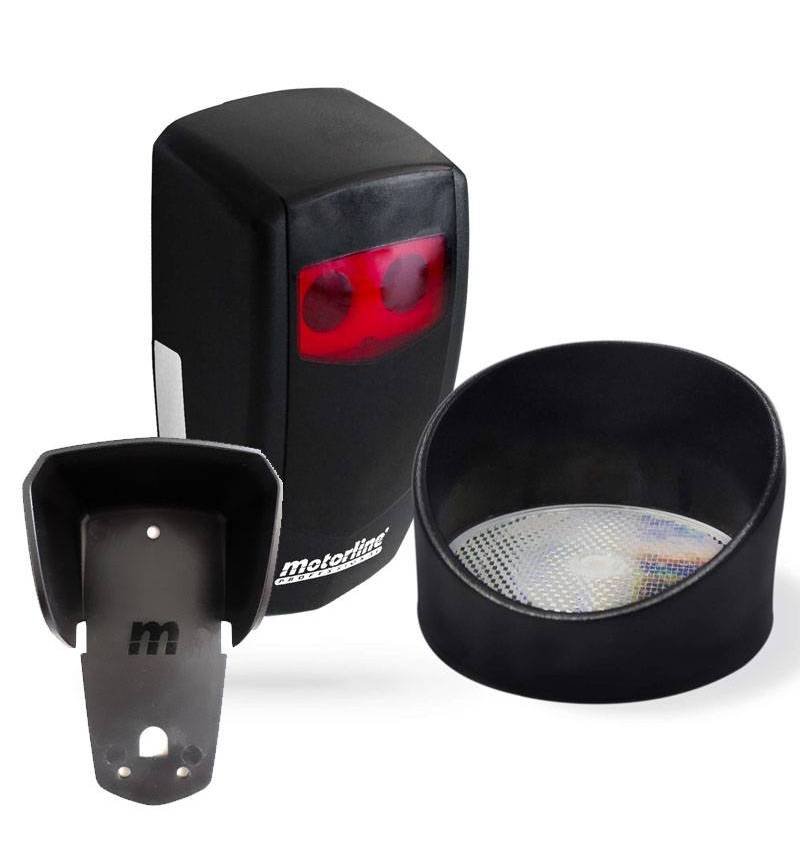

El kit incluye: fotocélula Motorline MFE, espejo reflector y elementos de protección para la fotocélula y el espejo.
Principales ventajas de la fotocélula Motorline MFE
- Instalación con cableado en un solo lado: el espejo reflector no necesita alimentación.
- Alcance nominal de hasta 12 metros: adecuada para puertas, cancelas y accesos de diferentes anchuras.
- Filtro polarizador: ayuda a evitar activaciones incorrectas provocadas por reflejos de otros objetos.
- Indicadores LED: permiten comprobar fácilmente la intensidad de la señal durante la instalación.
- Ajuste de orientación: incorpora tornillos de regulación para dirigir correctamente el haz hacia el espejo.
- Salida mediante relé: dispone de contactos sin tensión NC, COM y NO.
- Protección IP54: preparada para instalaciones en interiores y exteriores protegidos.
Características técnicas
| Fotocélula reflectante Motorline MFE | |
| Modelo | Motorline MFE |
| Tipo de fotocélula | Fotocélula externa reflectante modulada con espejo |
| Alcance nominal | Hasta 12 metros |
| Alimentación en corriente alterna | 12 V AC / 24 V AC |
| Alimentación en corriente continua | 12 V DC / 24 V DC / 36 V DC |
| Consumo | 100 mA |
| Salida de relé | Contactos sin tensión NC / COM / NO |
| Indicadores | LED rojo, naranja y verde para indicar la intensidad de la señal |
| Filtro polarizador | Sí, para reducir interferencias provocadas por objetos reflectantes |
| Temperatura de funcionamiento | De -25 °C a +65 °C |
| Grado de protección | IP54 |
| Dimensiones de la fotocélula | 115 × 53 × 38 mm |
| Dimensiones frontales del espejo | 96 × 60 mm |
| Altura recomendada de instalación | Aproximadamente 500 mm desde el suelo |
Instalación y ajuste
La fotocélula debe instalarse enfrentada directamente al espejo reflector, respetando una separación máxima nominal de 12 metros. Para conseguir un funcionamiento correcto, ambos elementos deben quedar bien alineados y a una altura aproximada de 500 mm desde el suelo.
Los indicadores LED facilitan la alineación durante el montaje:
- Sin señal: los indicadores permanecen apagados.
- Señal baja: se ilumina el LED rojo.
- Señal media: se iluminan los LED rojo y naranja.
- Señal alta: se iluminan los LED rojo, naranja y verde.
Cuando la señal sea baja o inexistente, pueden utilizarse los tornillos de ajuste de orientación situados en el interior de la fotocélula para dirigir con precisión el haz infrarrojo hacia el espejo.

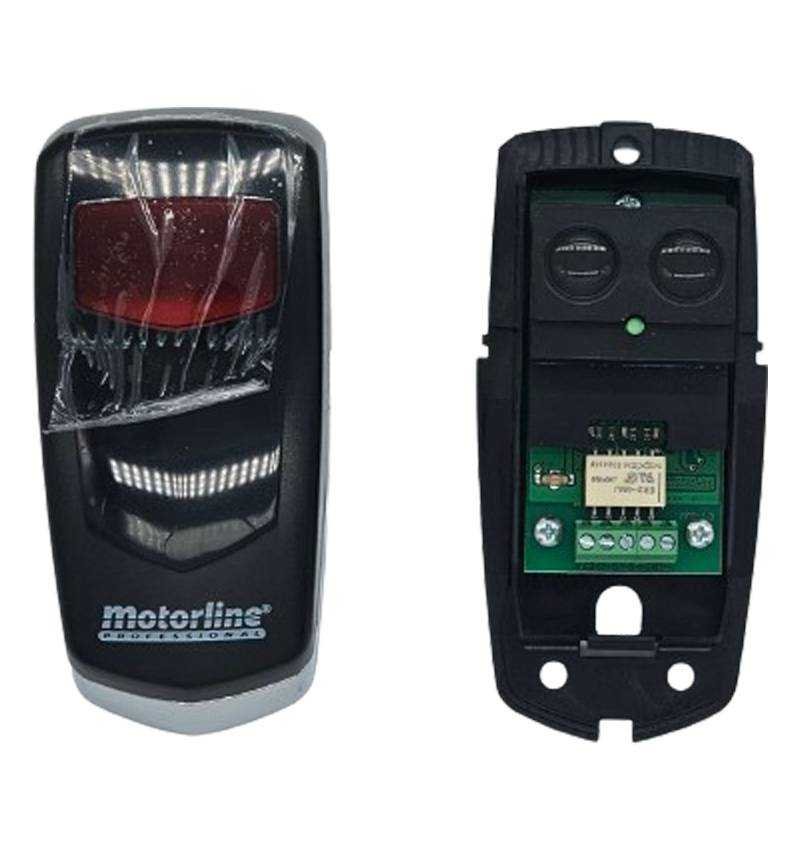

Conexiones eléctricas
| Borne | Función |
| 1 | Alimentación positiva o fase |
| 2 | Alimentación negativa o común |
| 3 | Contacto normalmente cerrado NC |
| 4 | Contacto común COM |
| 5 | Contacto normalmente abierto NO |
Recomendaciones de instalación
Debe evitarse orientar la fotocélula hacia una fuente intensa de luz solar o hacia superficies que reflejen directamente la luz dentro del campo visual del sensor, ya que podrían producirse condiciones de funcionamiento inestables.
La presencia de hielo, nieve, niebla, humo o suciedad sobre la fotocélula o el espejo también puede reducir la intensidad de la señal. Se recomienda mantener ambos elementos limpios y correctamente alineados.
Manual de instalación
Descargar manual de instrucciones de la fotocélula Motorline MFE
