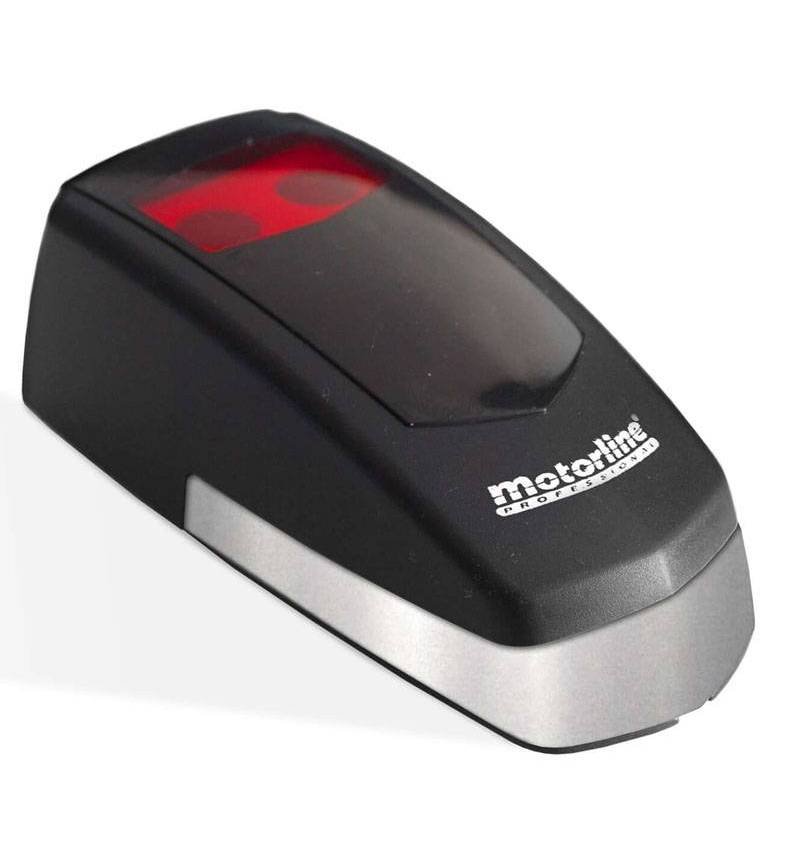

Photocell espelho Motorline MFE 12M para portas automáticas

Fotocélula de segurança Motorline MFE com espelho refletor, projetado para a proteção de Portas automáticas, portas de garagem, portões e barreiras de acesso.

A Motorline MFE usa um Feixe infravermelho infravermelho reflexivo modulado Isso é direcionado para o espelho instalado no lado oposto e retorna para a fotocélula. Quando uma pessoa, veículo ou obstáculo interrompe o feixe, o fotocélula desloca seu relé para enviar um sinal de segurança para a caixa de manobra.

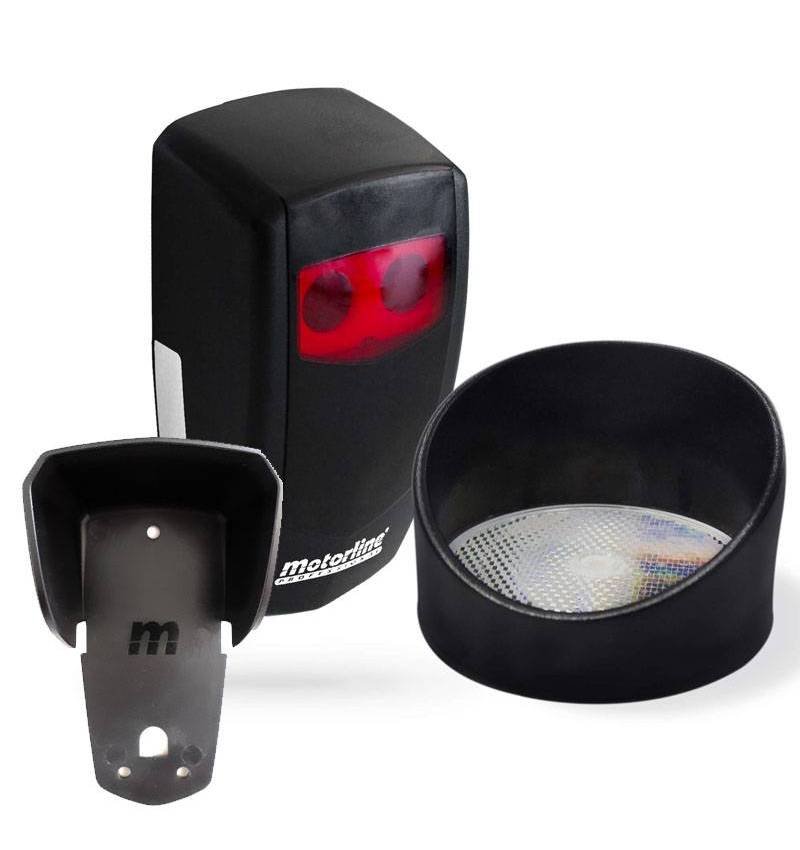

Sua principal vantagem é que Só precisa de energia e fiação em um lado da instalação. O espelho refletor é um elemento passivo e não precisa de conexão elétrica, o que facilita a montagem quando não é possível passar cabos pela porta.

Principais vantagens da fotocélula Motorline Mfe

• Instalação com fiação de um lado: O espelho refletor não precisa de comida.
• Escopo nominal até 12 metros: Adequado para portas, cancelas e acessos de diferentes larguras.
• Filtro de polarização: Isso ajuda a evitar ativações incorretas causadas por reflexões de outros objetos.
• Indicadores LED: Verifique facilmente a força do sinal durante a instalação.
• Ajuste de orientação: Incorpora parafusos de regulamentação para diretamente diretamente o feixe para o espelho.
• Saia pelo relé: Tem contatos sem tensão nc, com e não.
• Proteção IP54: Preparado para instalações internas e externas protegidas.

Características técnicas

Instalação e ajuste

O fotocélula deve ser instalado diretamente para o espelho refletor, respeitando uma separação nominal máxima de 12 metros. Para conseguir a operação adequada, ambos os elementos devem estar bem alinhados e a uma altura aproximada de 500 mm Do chão.

Os indicadores LED facilitam o alinhamento durante a montagem:

• Sem sinal: Os indicadores permanecem desligados.
• Baixo sinal: O LED vermelho acende.
• Sinal médio: Os LEDs vermelhos e laranja acendem.
• Sinal alto: Os LEDs vermelhos, laranja e verde acendem.

Quando o sinal é baixo ou inexistente, o Parafusos de ajuste de orientação Localizado dentro da fotocélula para direcionar com precisão o feixe infravermelho para o espelho.

Conexões elétricas

Recomendações de instalação

Deve ser evitado para direcionar a fotocélula para uma fonte intensa de luz solar ou para superfícies que refletem diretamente a luz dentro do campo visual do sensor, uma vez que ocorrer condições de operação instáveis.

A presença de Gelo, neve, nevoeiro, fumaça ou sujeira Na fotocélula ou no espelho também pode reduzir a intensidade do sinal. Recomenda-se manter os dois elementos limpos e corretamente alinhados.

Manual de instalação

Download Manual de instruções da fotocélula Motorline Mfe
