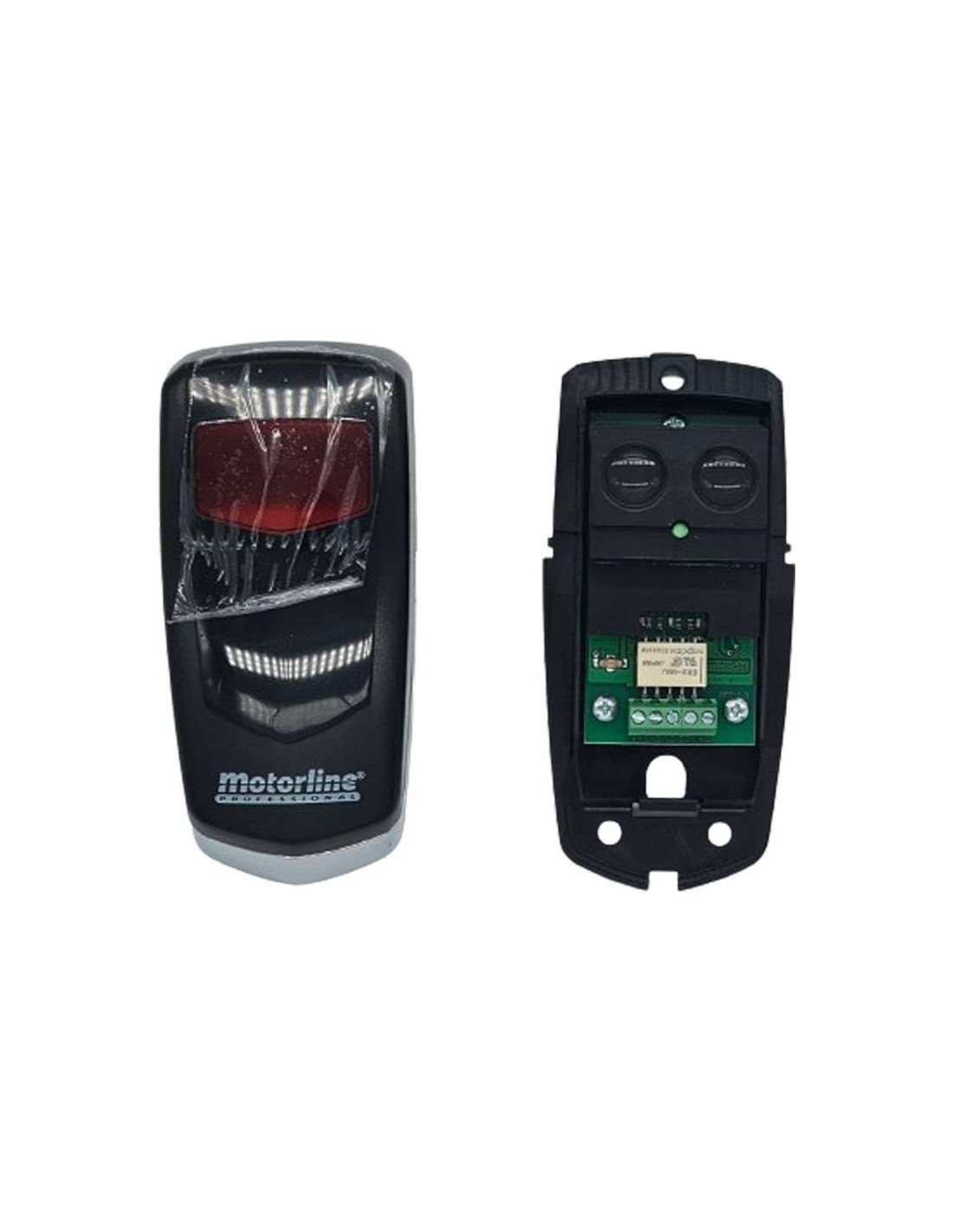

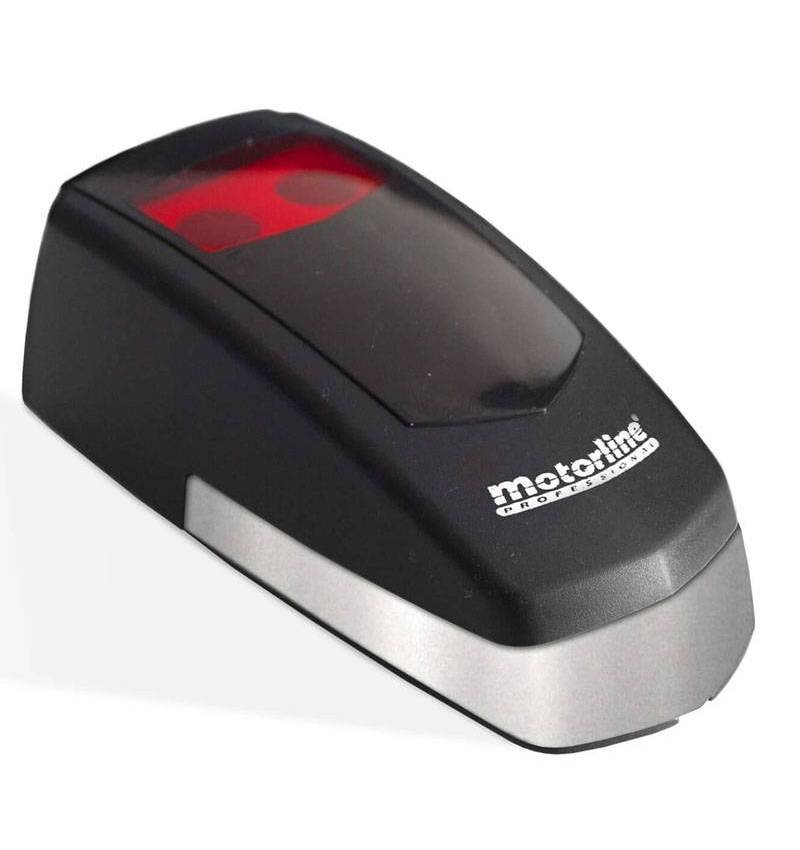

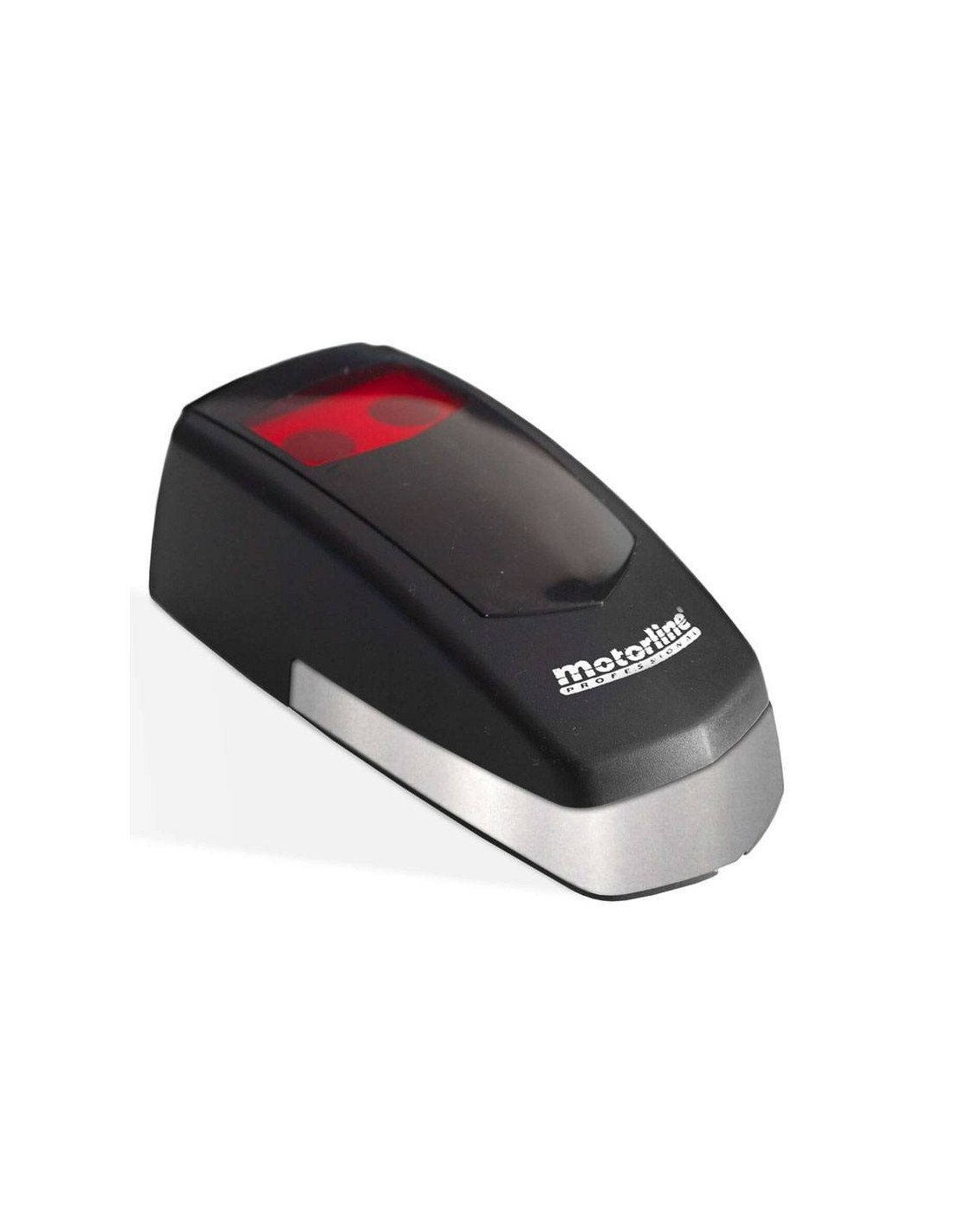

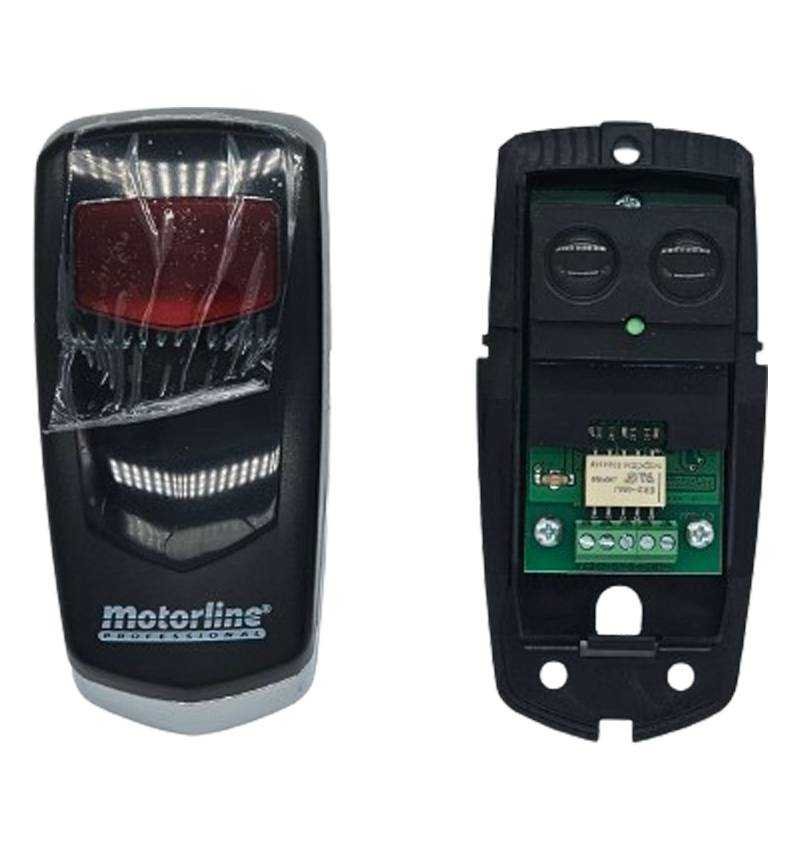

Photocellule Motorline MFE 12m pour portes automatiques
MFE
35,00 €
HT
42,35 €
TTC
Photocellule de sécurité Motorline Mfe avec miroir de réflecteur, conçu pour la protection de Portes automatiques, portes de garage, gatères et barrières d'accès.
Les Motorline Mfe utilise un Faisceau infrarouge infrarouge réfléchissant modulé Qui est dirigé vers le miroir installé sur le côté opposé et retourne à la photocellule. Lorsqu'une personne, un véhicule ou un obstacle interrompt le faisceau, la photocellule traduit son relais pour envoyer un signal de sécurité à la boîte de manœuvre.
Save with this discounts
Nous expédions votre commande sous 24/72 heures
Paiement sécurisé : Carte, Virement bancaire, Bizum
Expédition rapide depuis l'Espagne Sauf gueule
Photocellule de sécurité Motorline Mfe avec miroir de réflecteur, conçu pour la protection de Portes automatiques, portes de garage, gatères et barrières d'accès.
Les Motorline Mfe utilise un Faisceau infrarouge infrarouge réfléchissant modulé Qui est dirigé vers le miroir installé sur le côté opposé et retourne à la photocellule. Lorsqu'une personne, un véhicule ou un obstacle interrompt le faisceau, la photocellule traduit son relais pour envoyer un signal de sécurité à la boîte de manœuvre.
Son principal avantage est que Il n'a besoin que d'énergie et de câblage sur un côté de l'installation. Le miroir de réflecteur est un élément passif et n'a pas besoin d'une connexion électrique, ce qui facilite l'assemblage lorsqu'il n'est pas possible de passer des câbles sur la porte.

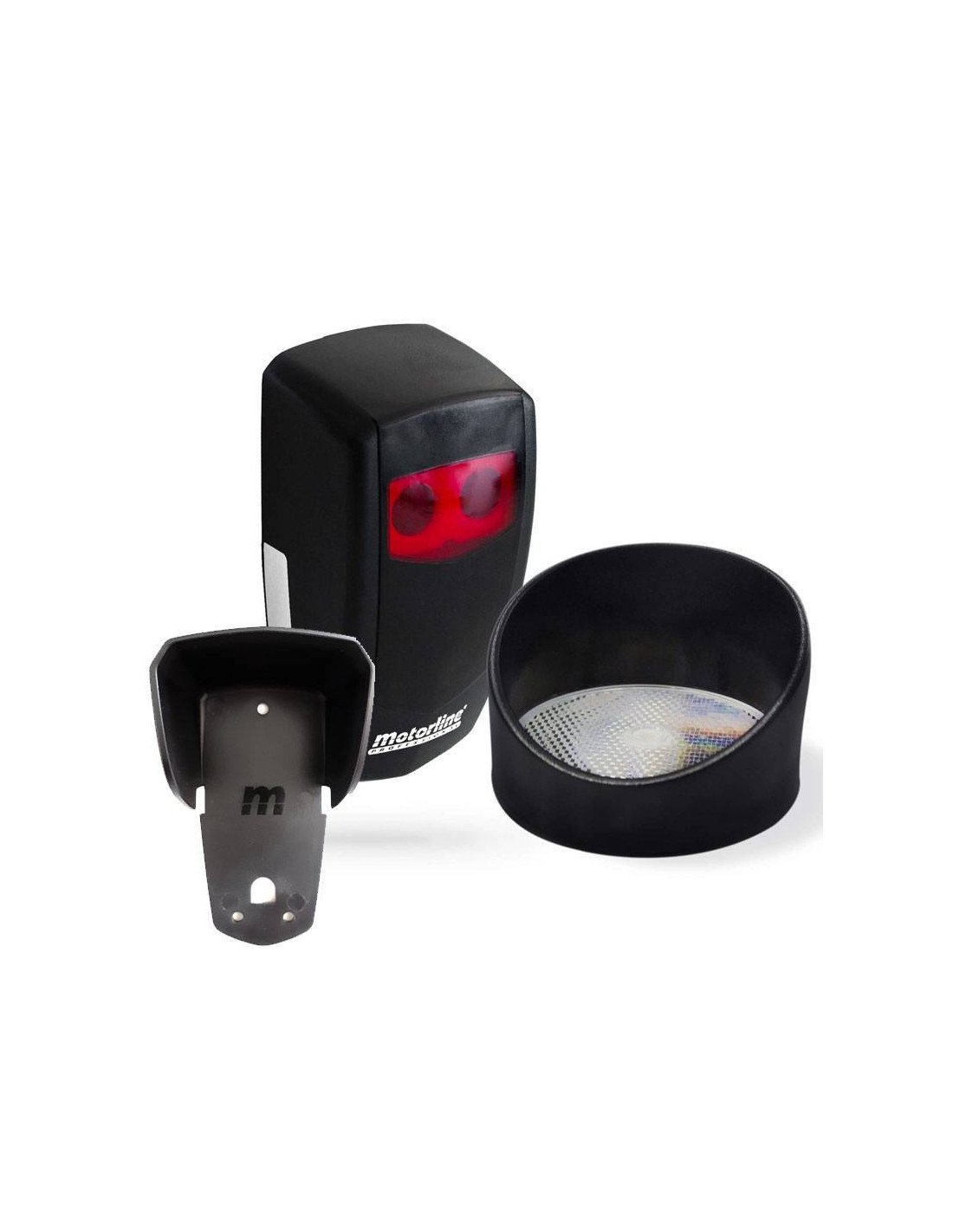

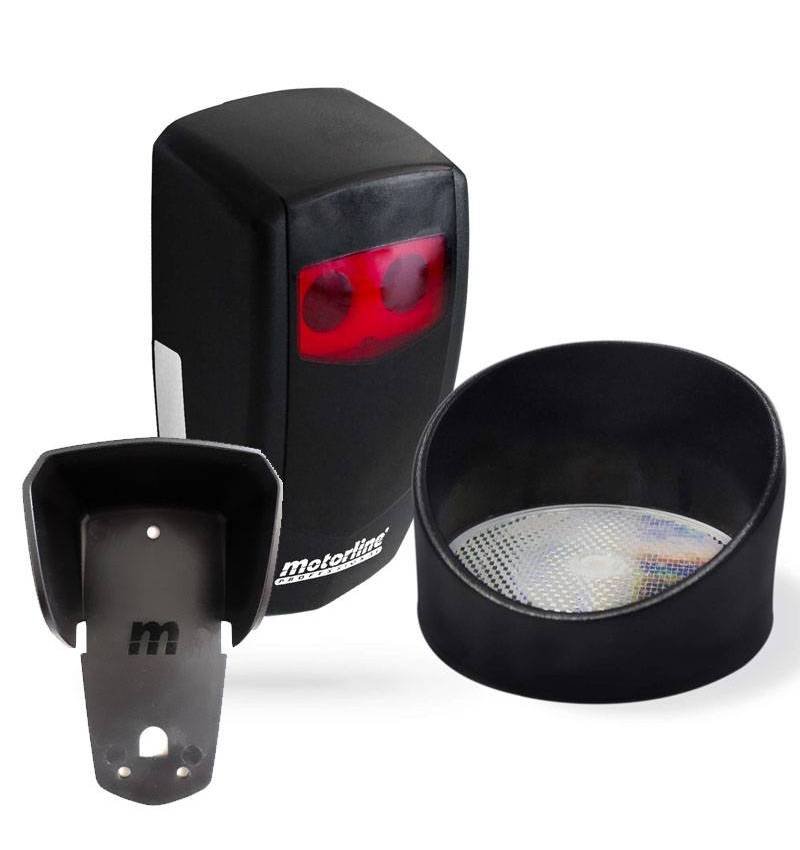

Le kit comprend: photocellule Motorline MFE, miroir réflecteur et éléments de protection pour la photocelleuse et le miroir.
Principaux avantages de la photocellule Motorline Mfe
- Installation avec câblage d'un côté: Le miroir de réflecteur n'a pas besoin de nourriture.
- Portée nominale jusqu'à 12 mètres: Convient aux portes, annulons et accès à différentes largeurs.
- Filtre polarisant: Il aide à éviter des activations incorrectes causées par des réflexions d'autres objets.
- Indicateurs LED: Vérifiez facilement la force du signal lors de l'installation.
- Réglage d'orientation: Il intègre des vis de régulation pour diriger correctement le faisceau vers le miroir.
- Sortie par relais: Il a des contacts sans tension nc, com et non.
- Protection IP54: Préparé pour les installations intérieures et extérieures protégées.
Caractéristiques techniques
| Photocellules réfléchissantes Motorline Mfe | |
| Modèle | Motorline Mfe |
| Photocellulaire | Photocellule externe réfléchissante modulée avec miroir |
| Portée nominale | Jusqu'à 12 mètres |
| Courant alternatif | 12 V AC / 24 V BC |
| Puissance continue | 12V DC / 24 V CC / 36 V CC |
| La consommation | 100 m |
| Relais | Contacts sans tension NC / COM / NON |
| Indicateurs | LED rouge, orange et vert pour indiquer l'intensité du signal |
| Filtre de polarisation | Oui, réduire les interférences causées par des objets réfléchissants |
| Température de fonctionnement | De -25 ° C à +65 ° C |
| Diplôme | Ip54 |
| Dimensions de la photocellule | 115 × 53 × 38 mm |
| Dimensions avant du miroir | 96 × 60 mm |
| Hauteur d'installation recommandée | Environ 500 mm du sol |
Installation et réglage
La photocellule doit être installée directement au miroir de réflecteur, dans le respect d'une séparation nominale maximale de 12 mètres. Pour obtenir un fonctionnement correct, les deux éléments doivent être bien alignés et à une hauteur approximative de 500 mm Du sol.
Les indicateurs à LED facilitent l'alignement pendant l'assemblage:
- Sans signal: Les indicateurs restent éteints.
- Signe bas: Le voyant rouge s'allume.
- Signal moyen: Les LED rouges et orange s'allument.
- Signal élevé: Les LED rouges, orange et vertes s'allument.
Lorsque le signal est faible ou inexistant, le Vis de réglage d'orientation Situé à l'intérieur de la photocellule pour diriger avec précision le faisceau infrarouge vers le miroir.
Connexions électriques
| Terminal | Une fonction |
| 1 | Alimentation positive ou phase |
| 2 | Pouvoir négatif ou commun |
| 3 | Contact Normalement fermé NC |
| 4 | Contact commun |
| 5 | Contact Normalement Ouvrir Non |
Recommandations d'installation
Il convient de l'éviter de cibler la photocellule vers une source intense de lumière solaire ou vers des surfaces qui reflètent directement la lumière dans le champ visuel du capteur, car des conditions de fonctionnement instables peuvent survenir.
La présence de Glace, neige, brouillard, fumée ou saleté Sur la photocellule ou le miroir peut également réduire l'intensité du signal. Il est recommandé de garder les deux éléments propres et correctement alignés.
Manuel d'installation
Télécharger le manuel d'instructions de la photocellule Motorline Mfe
