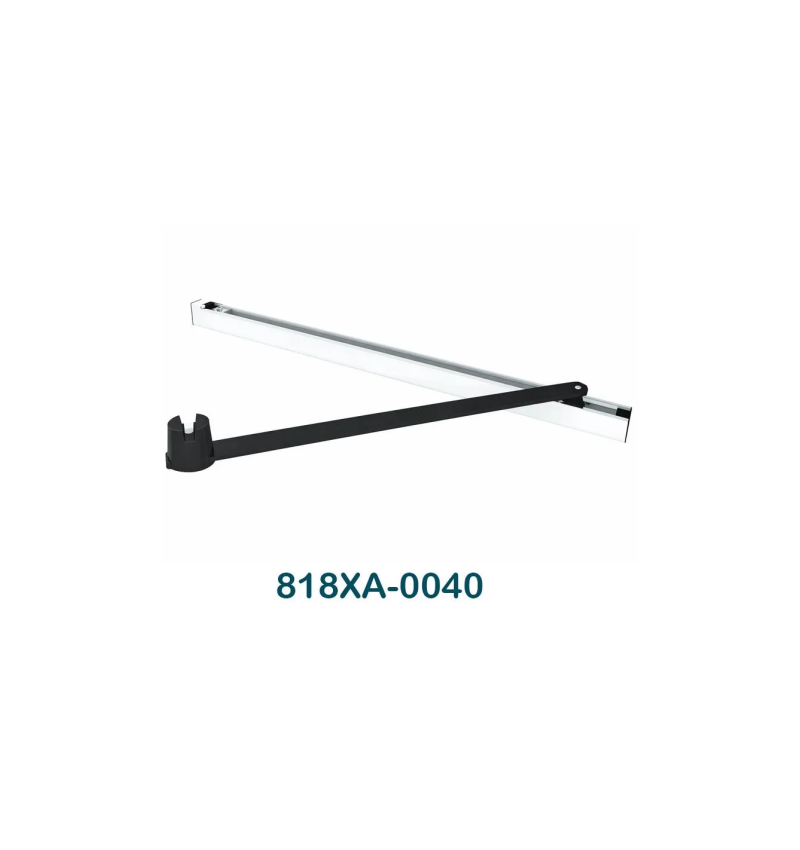

Brazo recto de tracción (CAME 818XA-0040)
818XA-0040
73,00 €
Impuestos excluidos
88,33 €
IVA incluido
Brazo recto de tracción CAME 818XA-0040 es un accesorio original diseñado para los automatismos de puertas peatonales batientes CAME FLUO-SW.
Se trata de un brazo deslizante de tracción destinado a instalaciones en las que la puerta abre hacia el interior, vista desde el lado donde está instalado el automatismo.
Es compatible con los operadores CAME FLUO-SW2 y FLUO-SW3 y permite realizar una instalación compacta y discreta gracias a su sistema de desplazamiento mediante guía deslizante.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Brazo recto de tracción CAME 818XA-0040 es un accesorio original diseñado para los automatismos de puertas peatonales batientes CAME FLUO-SW.
Se trata de un brazo deslizante de tracción destinado a instalaciones en las que la puerta abre hacia el interior, vista desde el lado donde está instalado el automatismo.
Es compatible con los operadores CAME FLUO-SW2 y FLUO-SW3 y permite realizar una instalación compacta y discreta gracias a su sistema de desplazamiento mediante guía deslizante.
✓ ACCESORIO ORIGINAL CAME PARA FLUO-SW
Brazo deslizante de tracción compatible con los automatismos peatonales CAME FLUO-SW2 y FLUO-SW3.
Brazo de tracción CAME 818XA-0040
La referencia 818XA-0040 corresponde al brazo recto deslizante utilizado para transmitir el movimiento del automatismo CAME FLUO-SW a la hoja de la puerta.
A diferencia de los brazos articulados de empuje, este modelo trabaja mediante un sistema de guía deslizante y está especialmente diseñado para configuraciones de apertura por tracción.
- Brazo recto deslizante de tracción.
- Accesorio original CAME.
- Compatible con automatismos FLUO-SW2 y FLUO-SW3.
- Diseñado para puertas que abren hacia el interior vistas desde el lado del automatismo.
- Desplazamiento mediante guía deslizante.
- Tope mecánico de apertura integrado y regulable.
- Ángulo máximo de apertura de hasta 100°, según las condiciones de instalación.
Sistema de apertura por tracción
El brazo 818XA-0040 debe utilizarse cuando la hoja se desplaza hacia el lado del automatismo durante la apertura. Visto desde el automatismo, la puerta abre hacia el interior.
Características técnicas CAME 818XA-0040
| Marca | CAME |
| Referencia | 818XA-0040 |
| Tipo de producto | Brazo para automatismo peatonal |
| Tipo de brazo | Recto deslizante |
| Funcionamiento | Tracción |
| Sentido de apertura | Hacia el interior |
| Ángulo de apertura | Hasta 100° |
| Tope de apertura | Mecánico regulable en la guía |
| Compatibilidad | CAME FLUO-SW2 / FLUO-SW3 |
Compatible con CAME FLUO-SW2 y FLUO-SW3
El brazo CAME 818XA-0040 está diseñado específicamente para utilizarse con los automatismos de puertas peatonales batientes de la gama CAME FLUO-SW.
✓ AUTOMATISMOS COMPATIBLES
- CAME FLUO-SW2 – Ref. 818SW-0010
- CAME FLUO-SW3 – Ref. 818SW-0020
El FLUO-SW2 está destinado principalmente a puertas peatonales batientes de configuración ligera, mientras que el FLUO-SW3 está diseñado para hojas de mayores dimensiones y peso.
¿Cuándo utilizar el brazo 818XA-0040?
La elección del brazo depende principalmente de la dirección de apertura de la puerta respecto al automatismo.
El 818XA-0040 se utiliza para una configuración de tracción:
- El automatismo se encuentra instalado sobre la puerta.
- La hoja abre hacia el lado donde está instalado el automatismo.
- El brazo tira de la hoja durante la maniobra de apertura.
- La guía permite que el brazo se desplace longitudinalmente durante el movimiento.
⚠ IMPORTANTE: COMPROBAR EL SENTIDO DE APERTURA
La referencia 818XA-0040 es un brazo de TRACCIÓN. Para instalaciones donde la puerta abre hacia el exterior y el automatismo debe empujar la hoja, CAME dispone de otras configuraciones de brazo específicas.
Tope mecánico de apertura regulable
La guía deslizante del brazo permite regular el tope mecánico correspondiente a la posición de puerta abierta.
Durante la instalación, una vez colocado el automatismo y el brazo, debe comprobarse manualmente que la puerta realiza correctamente todo su recorrido de apertura y cierre y posteriormente ajustar el tope mecánico en la posición adecuada.
✓ APERTURA HASTA 100°
La configuración con brazo deslizante permite alcanzar un ángulo de apertura de hasta aproximadamente 100°, siempre dependiendo de las cotas y características concretas de la instalación.
Separadores para adaptar la instalación
CAME dispone de diferentes separadores opcionales que permiten modificar la distancia entre el automatismo y el plano de la puerta cuando las características del dintel o del marco lo requieren.
La combinación necesaria depende del modelo FLUO-SW utilizado y de la cota H de instalación, por lo que debe consultarse el manual técnico antes de seleccionar los separadores.
Separadores CAME relacionados:
- 818XA-0045: separador de 17 mm.
- 818XA-0047: separador de 51 mm.
- 818XA-0048: separador de 68 mm.
Ventajas del brazo CAME 818XA-0040
- Accesorio original CAME.
- Diseñado específicamente para la gama FLUO-SW.
- Sistema de apertura mediante tracción.
- Diseño compacto con guía deslizante.
- Compatible con FLUO-SW2 y FLUO-SW3.
- Tope mecánico de apertura regulable.
- Apertura de hasta aproximadamente 100°.
- Posibilidad de adaptar determinadas cotas mediante separadores CAME opcionales.
Contenido del suministro
- 1 x Brazo recto deslizante de tracción CAME 818XA-0040.
- Guía deslizante correspondiente.
- Elementos propios del conjunto suministrados por CAME.
⚠ AUTOMATISMO NO INCLUIDO
La referencia 818XA-0040 corresponde únicamente al conjunto del brazo de tracción. El automatismo CAME FLUO-SW, sensores, selectores y demás accesorios se suministran por separado.
Accesorio original CAME para puertas automáticas peatonales
El CAME 818XA-0040 ofrece la solución específica para instalaciones FLUO-SW que requieren una apertura por tracción, manteniendo la estética compacta y el funcionamiento suave característico de los automatismos peatonales CAME.
Antes de realizar el montaje deben comprobarse las cotas de instalación, dirección de apertura, posición de las bisagras y distancia entre el automatismo y la hoja siguiendo las indicaciones del manual técnico CAME FLUO-SW.

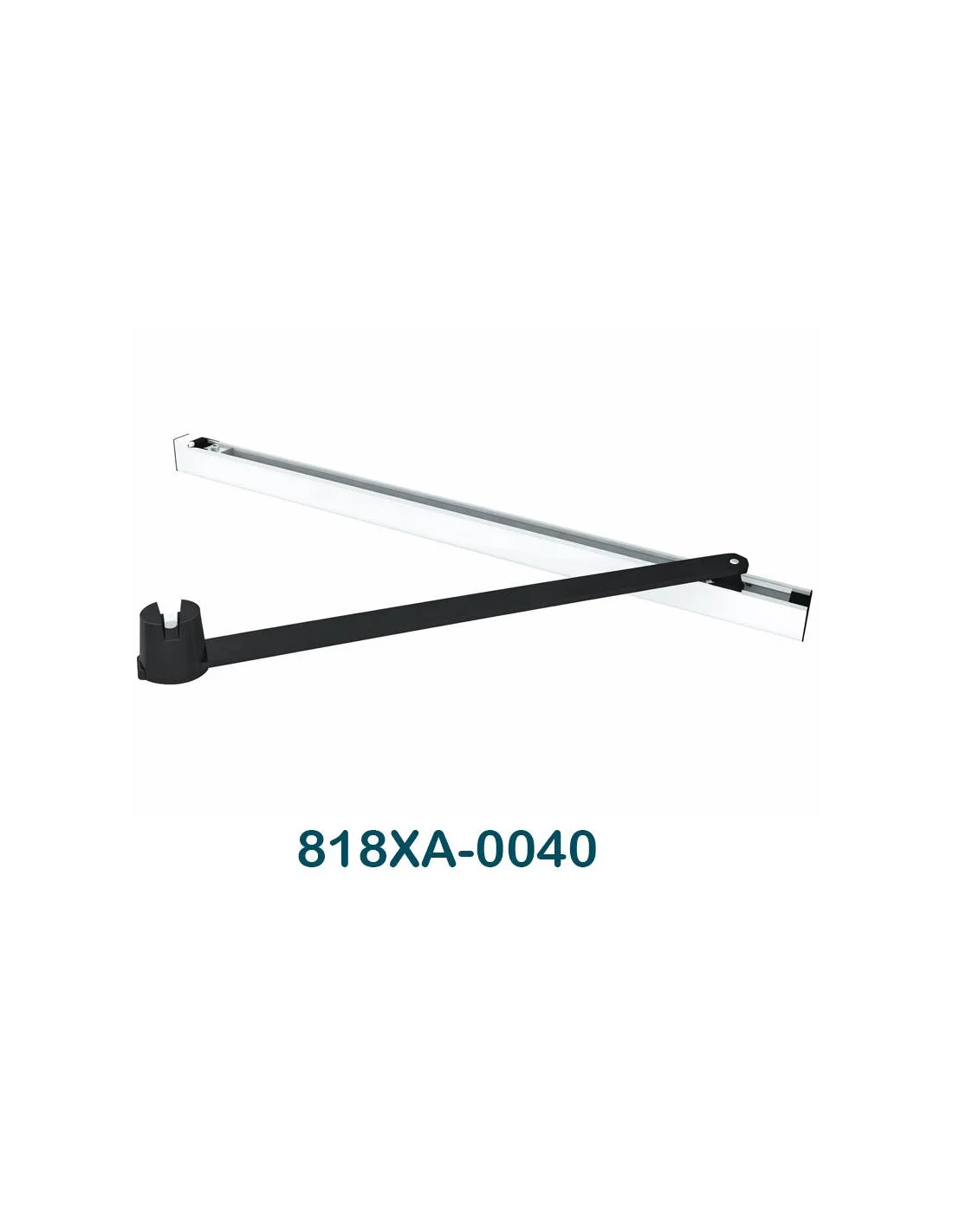

CAME 818XA-0040: brazo recto deslizante de tracción para automatismos peatonales FLUO-SW2 y FLUO-SW3.
