Motor Nice TOO4524 24V para puertas batientes hasta 4,5 m y 250 kg

Motor Nice TOO4524 24V para puertas batientes hasta 4,5 m

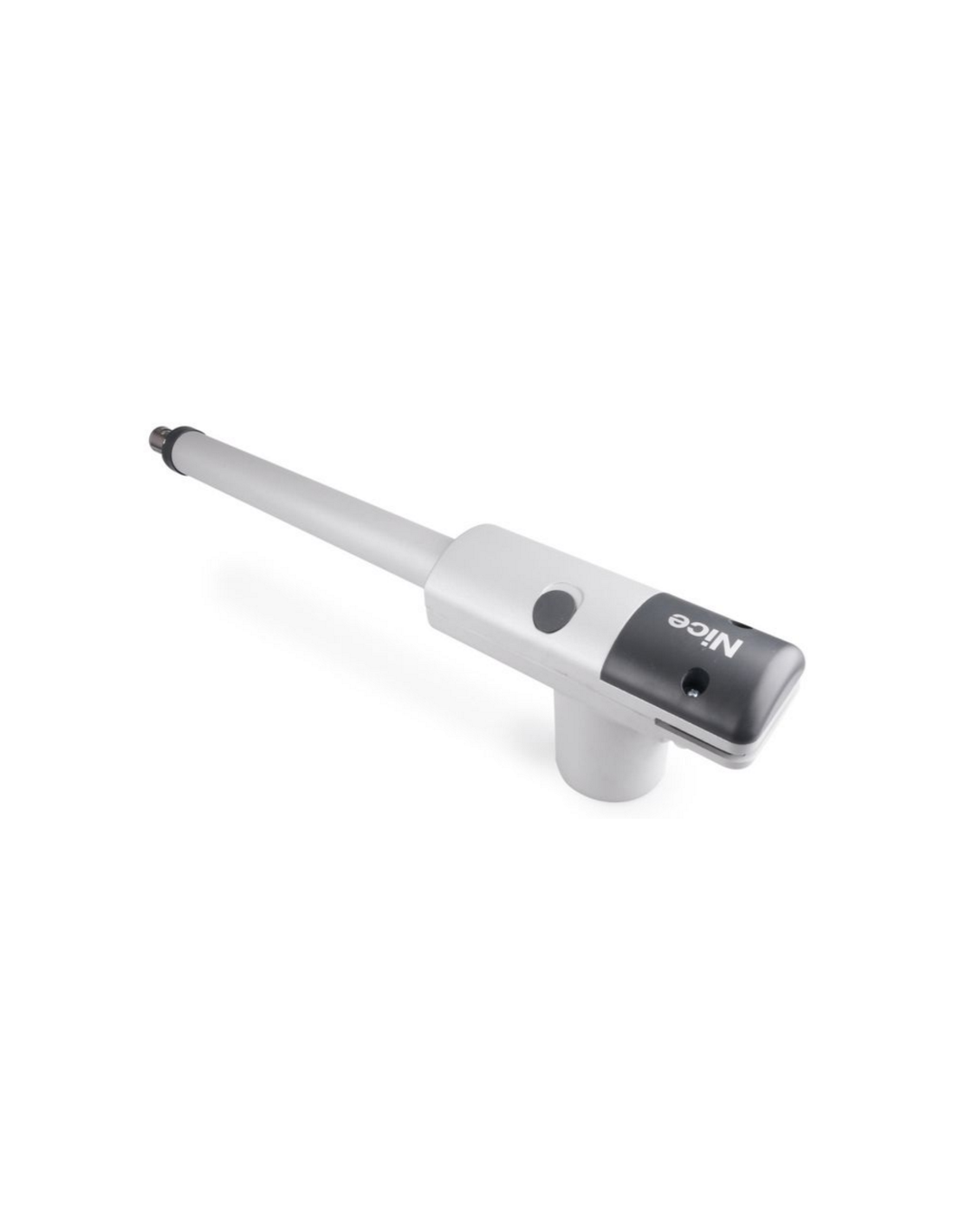

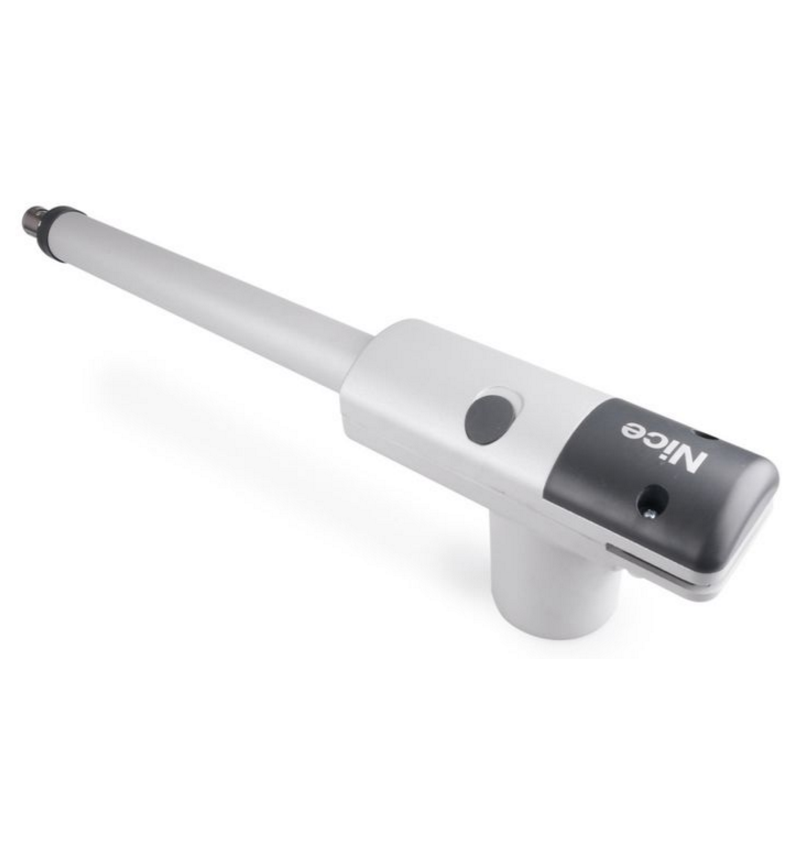

El Nice TOO4524 es un motorreductor electromecánico telescópico de 24Vdc diseñado para automatizar puertas y cancelas batientes.

Está indicado para hojas de hasta 4,5 metros de longitud y 250 kg de peso, siempre respetando los límites de utilización establecidos por Nice y las condiciones reales de la puerta.

Su diseño telescópico incorpora una carrera de 500 mm, estructura robusta de aluminio pintado con polvo epoxi y vástago de acero inoxidable, ofreciendo una solución resistente y discreta para instalaciones exteriores.

Este producto corresponde al motor Nice TOO4524 individual. La central electrónica, receptor, mandos, fotocélulas y demás accesorios se suministran por separado.

Aplicación

✓ Puertas batientes de una o dos hojas.

✓ Longitud máxima orientativa: hasta 4,5 m por hoja.

✓ Peso máximo orientativo: hasta 250 kg por hoja.

✓ Motor telescópico de 24Vdc para montaje exterior.

✓ Motorreductor electromecánico telescópico.

✓ Alimentación del motor a 24Vdc.

✓ Para hojas de hasta 4,5 m y 250 kg.

✓ Carrera del vástago de 500 mm.

✓ Vástago fabricado en acero inoxidable.

✓ Estructura robusta de aluminio con pintura epoxi.

✓ Fuerza máxima de 1.800 N.

✓ Grado de protección IP54.

✓ Compartimento superior para facilitar conexiones y mantenimiento.

✓ Desbloqueo manual con llave personalizada Nice situado en la parte superior.

✓ Fijación posterior regulable para facilitar la adaptación a diferentes cotas de instalación.

✓ Soportes diseñados para facilitar el montaje del automatismo.

* La longitud y el peso máximos admisibles están relacionados entre sí. También deben tenerse en cuenta la altura y estructura de la puerta, exposición al viento, estado de las bisagras y geometría de instalación.

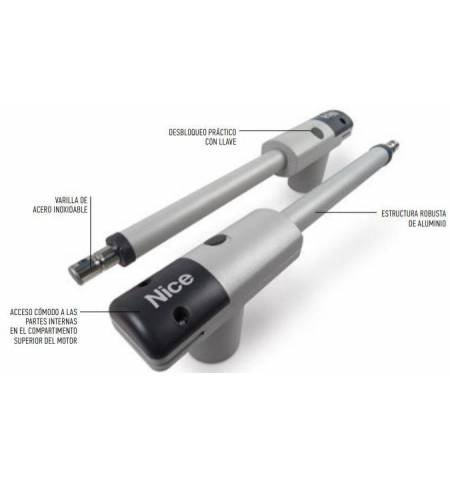

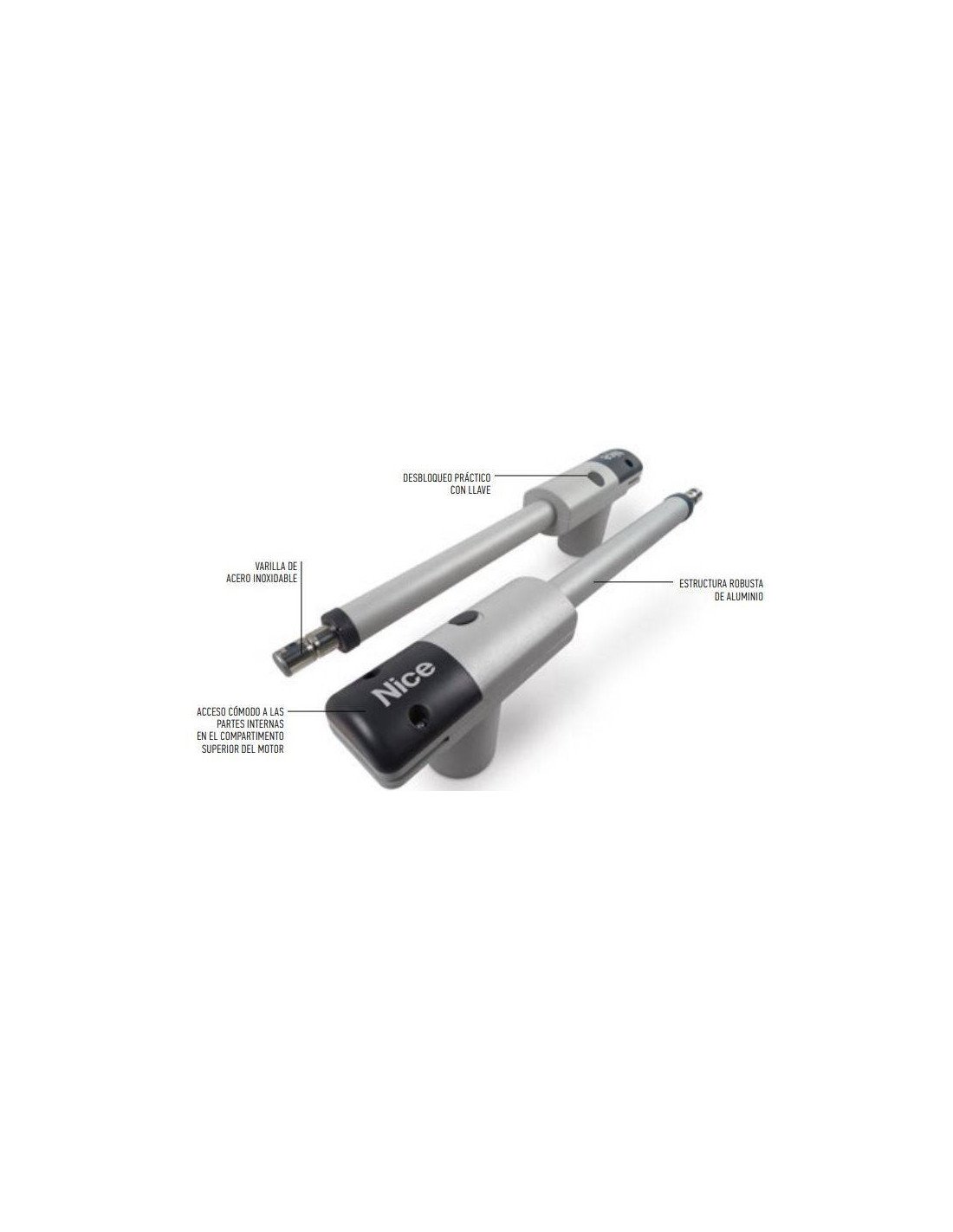

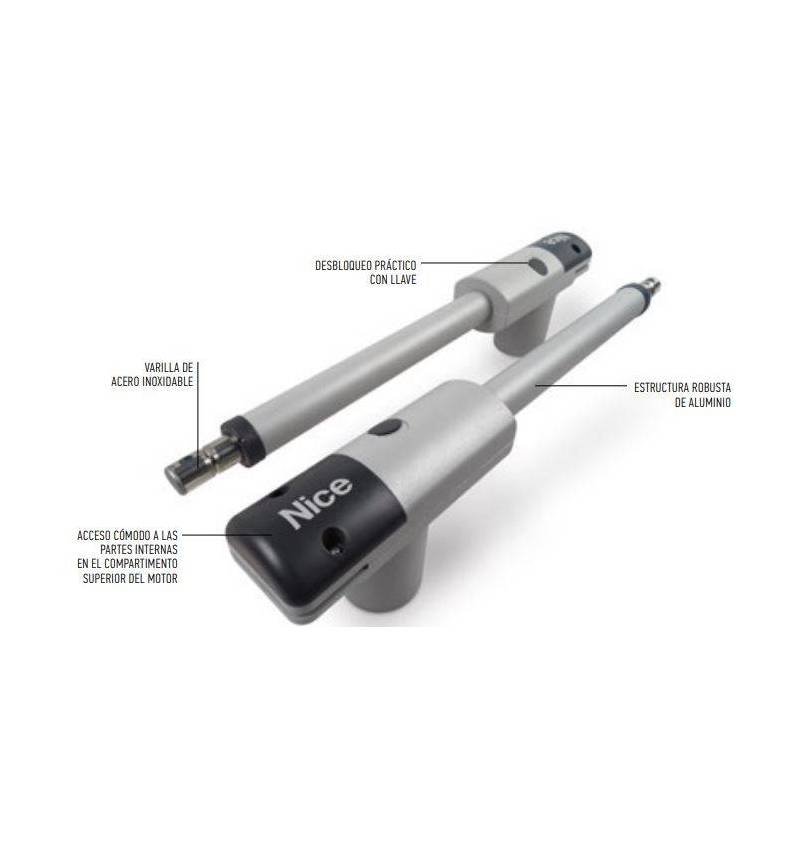

El TOO4524 incorpora una estructura de aluminio protegida mediante pintura epoxi y un vástago de acero inoxidable.

Su configuración telescópica de carrera larga permite adaptarlo a puertas batientes de mayores dimensiones, manteniendo una protección exterior IP54.

El Nice TOO4524 está diseñado para trabajar con centrales Nice de 24V compatibles, entre ellas la Nice MC424L.

La MC424L permite gestionar uno o dos motores TOO4524 y realizar el aprendizaje de los recorridos y topes mecánicos del automatismo.

La central electrónica se suministra por separado.

■ Nice MC424L – central electrónica para uno o dos motores TOO4524.

■ Nice OXIBD – receptor enchufable 433,92 MHz compatible con la central correspondiente.

■ Nice ERA INTI2 – mando de 2 canales 433,92 MHz O-Code.

■ Fotocélulas Nice – seguridad para la zona de paso.

■ Nice ELDC – lámpara de señalización LED para automatismos 24V compatibles.

■ Nice PS124 – batería de emergencia para centrales compatibles.

Importante antes de seleccionar el motor

Los valores de 4,5 m y 250 kg son límites máximos de referencia y no deben interpretarse como valores que puedan combinarse en cualquier instalación sin realizar previamente una valoración de la puerta.

Deben comprobarse el peso, longitud y altura de la hoja, superficie expuesta al viento, estado de las bisagras, facilidad de movimiento manual y cotas disponibles en el pilar.

■ 1 × motorreductor telescópico Nice TOO4524 24Vdc.

■ Soportes y elementos correspondientes al montaje del motor.

No incluye central electrónica, receptor, mandos, fotocélulas, lámpara destellante ni demás accesorios.

Manual de instalación Nice TOO3000 y TOO4500
