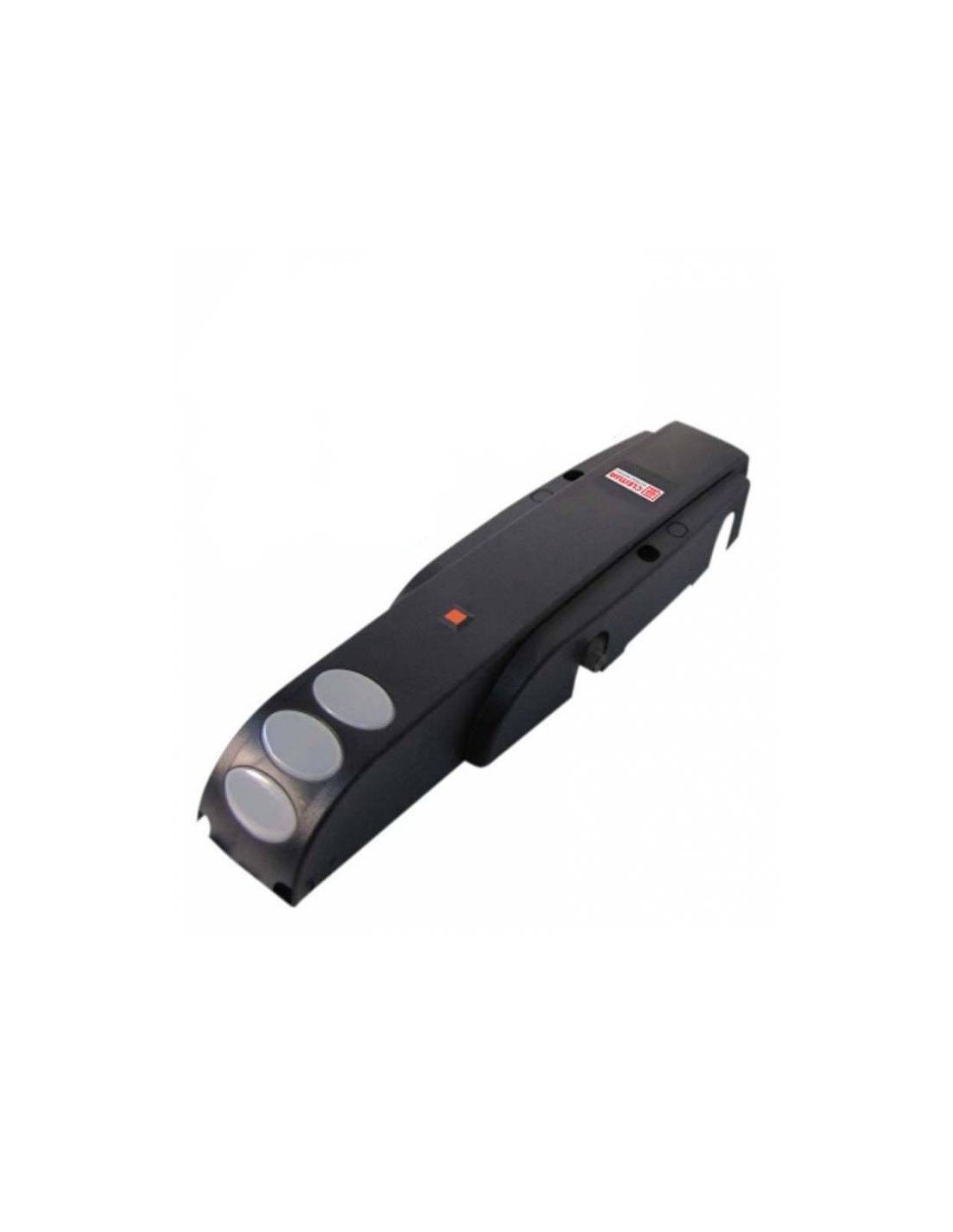

Motor Clemsa "AB10BC" electromecánico 230V para puertas basculantes contrapesadas residenciales de hasta 10m².

El accionador cuenta con cuadro de maniobras CLAS107 incorporado, sistema de bloqueo irreversible con bloqueo mecánico por lo que no requiere de cerraduras. El desbloqueo interior manual nos permite accionador la puerta de forma manual en el caso de falta de la corriente eléctrica.

ATENCIÓN: No viene incluido en el paquete: soporte, receptor, herrajes o mandos. Si necesita el KIT para montaje completo lo tenemos publicado aquí.

CARACTERÍSTICAS TÉCNICAS

• CUADRO DE CONTROL INCORPORADO: CLAS 107
• ALIMENTACIÓN: 230 Vac
• POTENCIA: 350 W
• CORRIENTE: 1.5 A
• TERMOPROTECCIÓN: 140 ºC
• CONDENSADOR: 10 uF
• PAR MÁX.: 300 Nm
• VELOCIDAD ANGULAR: 12º/seg
• TIEMPO DE APERTURA BASCULANTE A 90°: 15 seg
• ANCHURA MÁX. PUERTA: 3.3 m (un motor) - 5 m (dos motores)
• ALTURA MÁX. PUERTA: 3 m
• TIPO Y FRECUENCIA DE UTILIZACIÓN A 20°C: S3 - 30%
• CICLOS HORA INDICATIVOS A 20°C: ~36
• TEMPERATURA AMBIENTE DE FUNCIONAMIENTO: -20°C +55°C
• GRADO DE PROTECCIÓN: IP44
• PESO OPERADOR: 7,5 KG

CARACTERÍSTICAS TÉCNICAS CLAS 107

• ALIMENTACIÓN: 230 Vac 50-60 HZ
• SALIDA ACCESORIOS: 24Vdc - 500 mA máximo
• LÁMPARA DE SEÑALIZACIÓN: 230 V 60W
• LÓGICAS DE FUNCIONAMIENTO: Automático, semiautomático
• TIEMPO DE APERTURA/CIERRE: Programable 0 - 59 s
• TIEMPO DE PAUSA: Programable 0 - 4 min
• ENTRADAS: Pulsador, seguridad, Final de carrera, Condensadores, accionamientos, BUS G-WAY, Encoder
• SALIDAS: Pulsador, seguridad, Final de carrera, Condensadores, accionamientos, BUS G-WAY, Encoder

MEDIDAS

MONTAJE

MANUAL

Manual de instrucciones Clemsa AB10BC

Manual de instrucciones Clemsa CLAS 107
