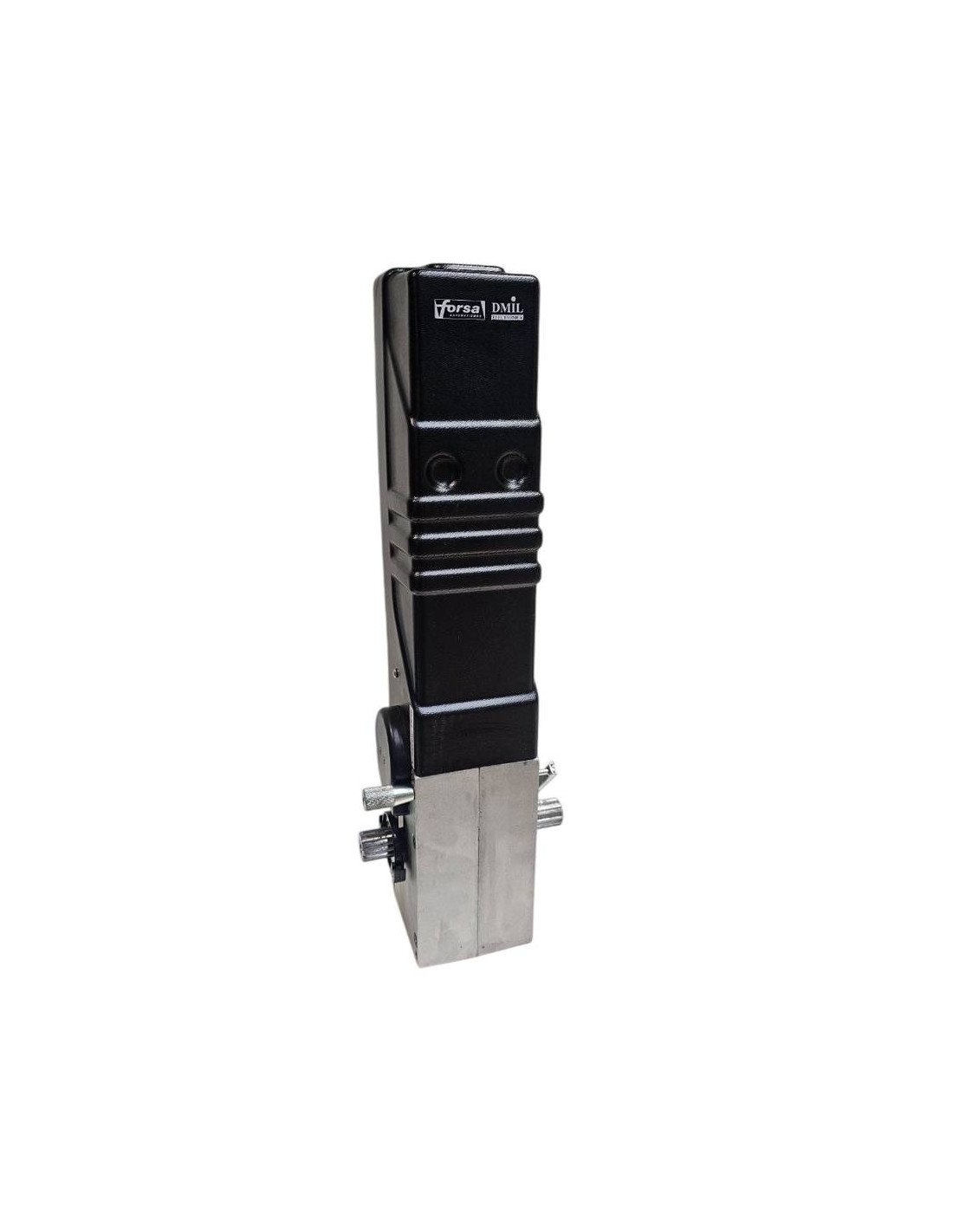

MOTOR BASCULAMTE DMIL RAYO 1

Motor DMIL RAYO 1 electromecánico 230V para puertas basculantes residenciales de hasta 9m², cuadro de maniobras (EVOLUTION)  analógico incorporado y receptor compatible con emisores Forsa 868 MHz.

El motor RAYO 1 puede ser instalado en puertas de 1 o 2 hojas basculantes.

■ Fácil de instalar, seguro y fiable.

■ Circuito RAYO/TIFON incorporado.

■ Programación de maniobra por tiempos.

■ Disminución de velocidad al final del recorrido.

■ Para puertas de máximo 9m².

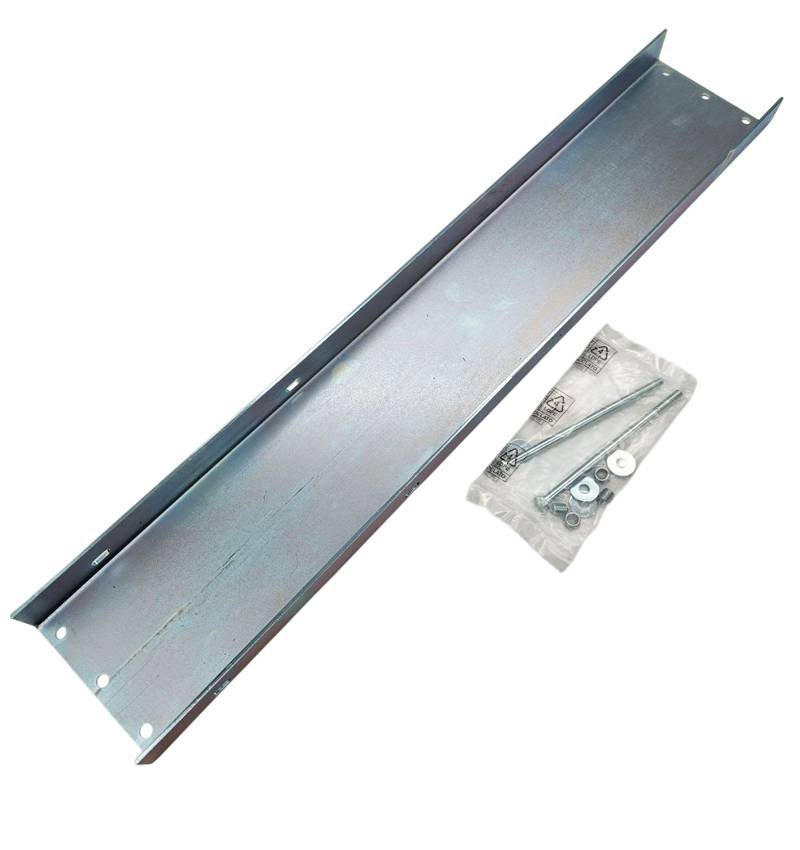

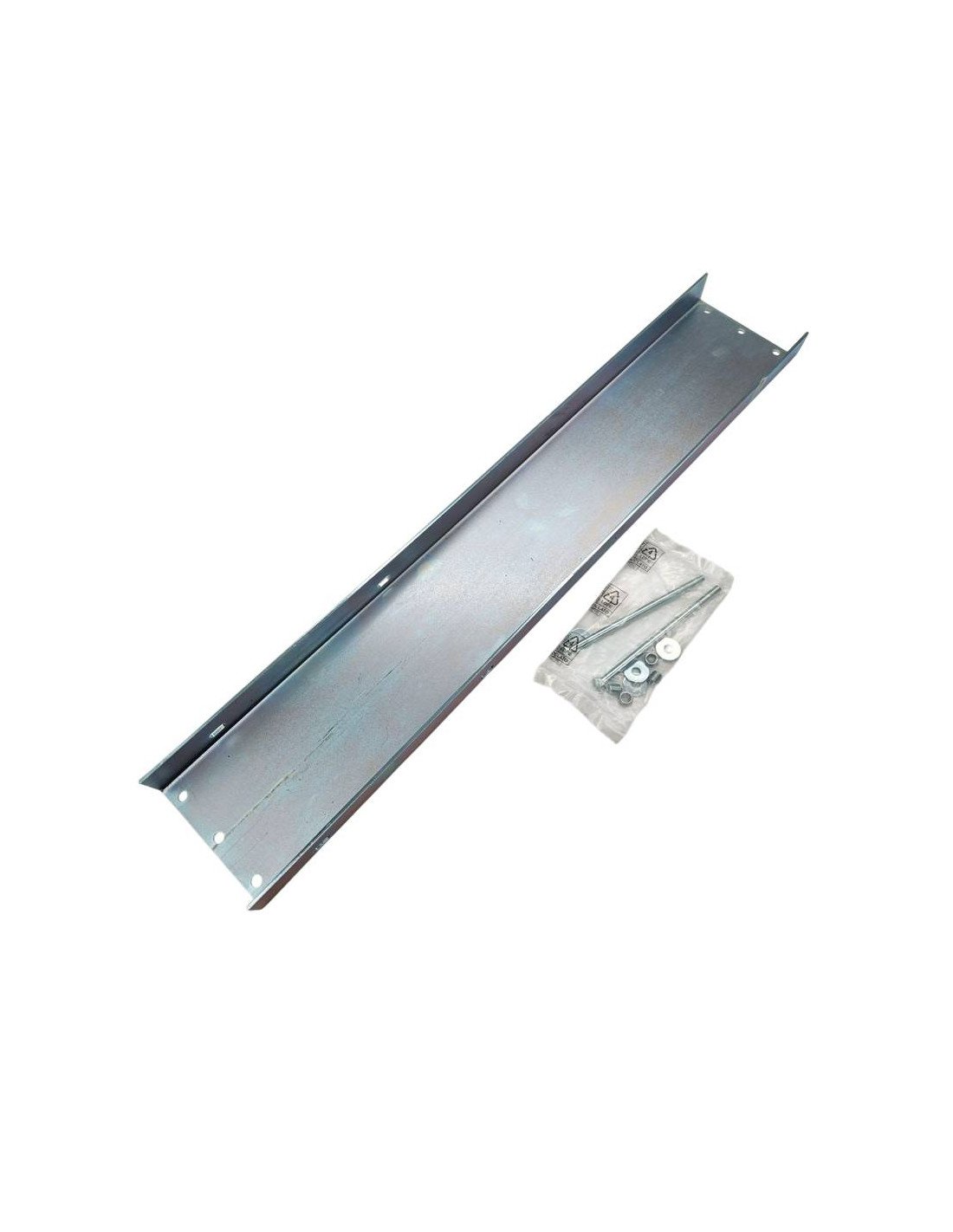

■ Soporte motor incluido.

CARACTERÍSTICAS TÉCNICAS DMIL RAYO

• Alimentación: 220 Vac
• Relación reducción: 1/820
• Frecuencia: 50/60 H
• Vueltas minuto: 1,8
• Consumo: 1,3 A
• Termoprotección: 140°C
• Potencia: 290 W
• Condensdor: 12,5 mf
• Par: 450 Nm
• Tiempo maniobra: 8 s

DESCRIPCIÓN TÉCNICA DMIL RAYO

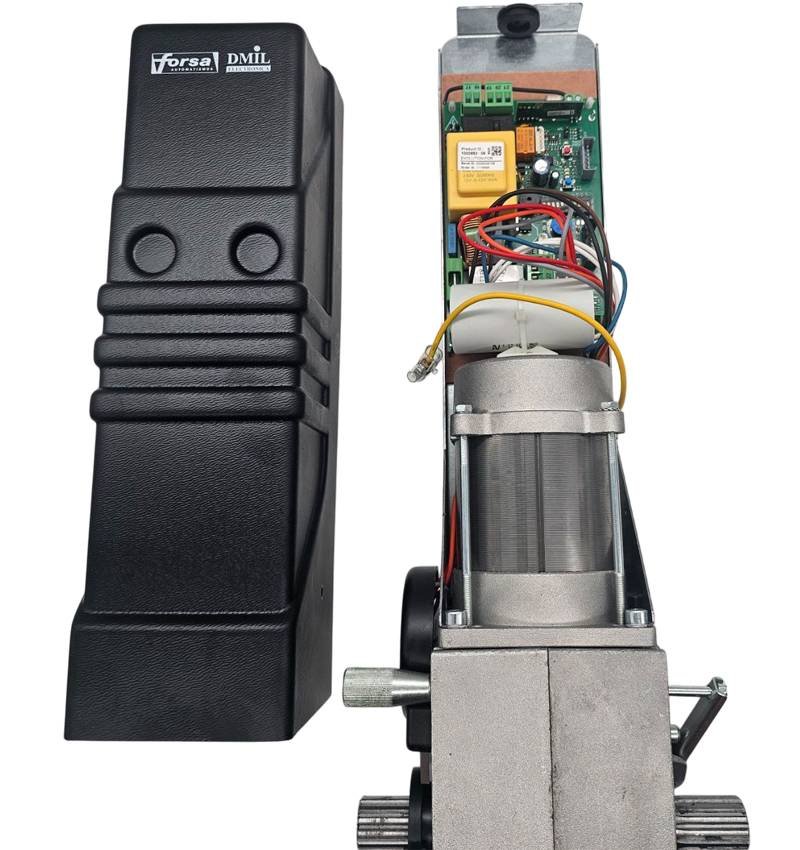

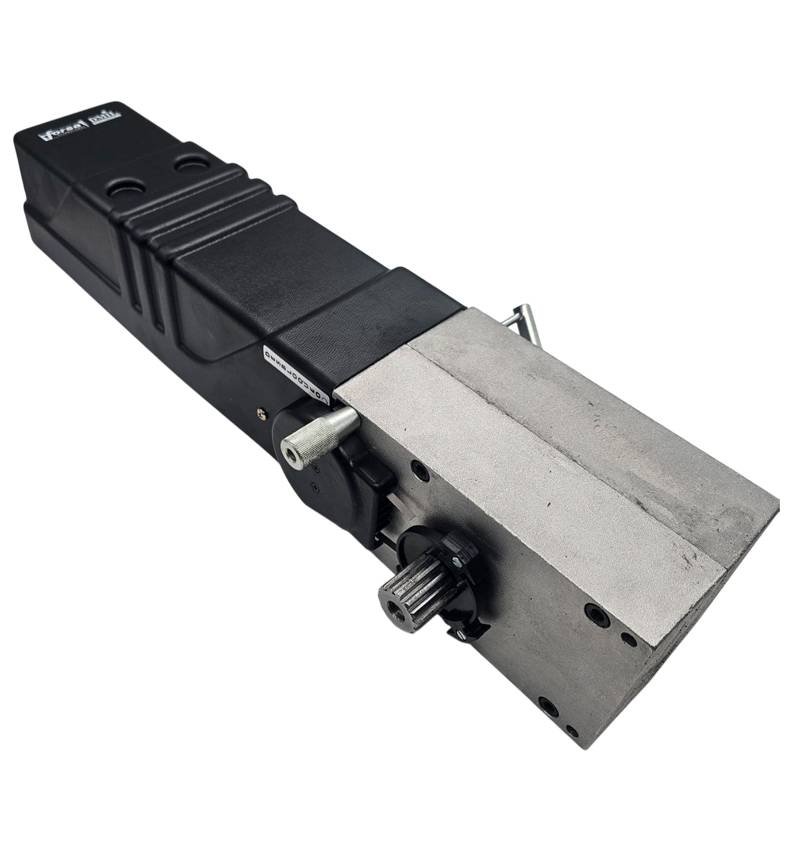

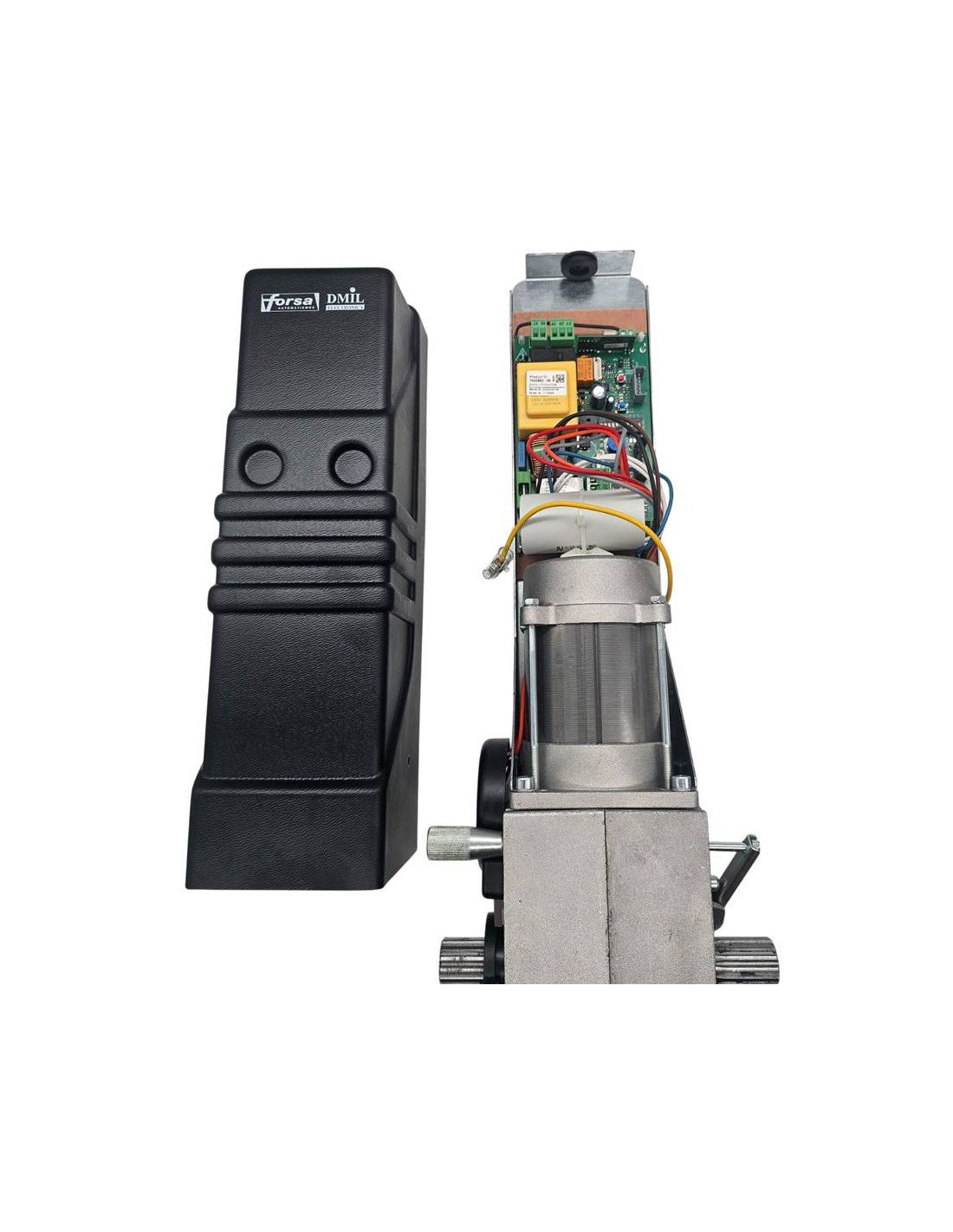

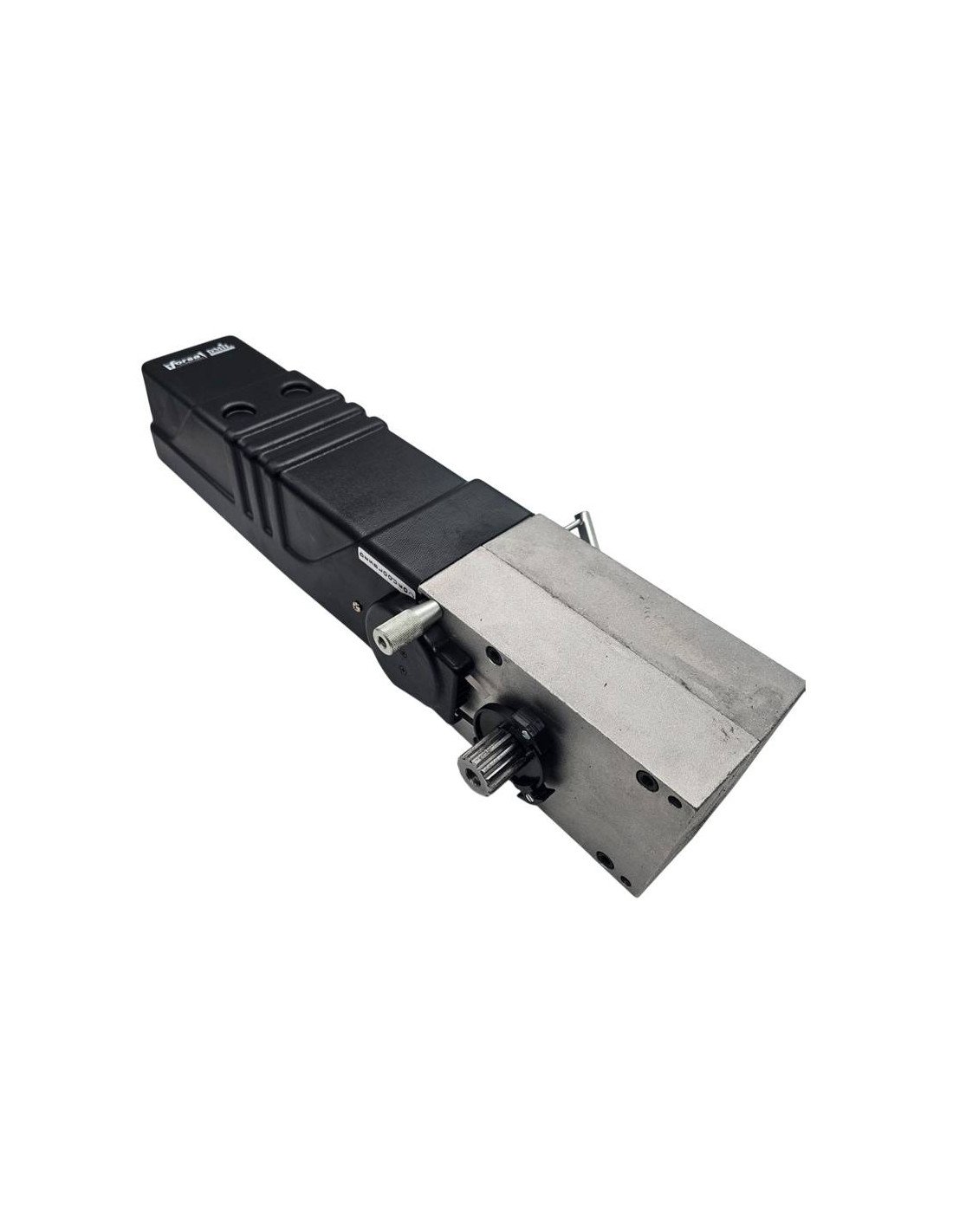

• Monobloque motor-reductor.

• Motor monofásico montado en carcasa de aluminio, con relé térmico incorporado.

• Reductor irreversible montado en carcasa de aluminio, dotado de pomo de desbloqueo y

lubricación con grasa fluida permanente.

• Base de acero plegado y zincado.

• Sensor de final de carrera de apertura y cierre incorporado.

• Cuadro de maniobras incorporado preparado para acoplar tarjeta receptora de radio (DMIL)

y dotado de:

  • Regulación de tiempo de maniobra.

 • Regulación de tiempo de puerta abierta.

 • Limitador de par de motor.

 • Salida con regulación de tiempo para luz de cortesía adicional.

 • Cuatro microswich de programación.

 • Avisador acústico de maniobra.

PLACA ELECTRÓNICA INCORPORADA

Placa electrónica Forsa "Evolution"con receptor incorporado.

El cuadro de maniobras "Evolution" es compatible con cancelas correderas o puertas basculantes. El receptor incorporado Forsa NEWFOR 868 MHz es compatible con los emisores TP2 MINI (por petición se puede suministrar con receptor GO DMIL).
