Fotocélula de seguridad GEBA LS 6P con espejo | 12/24 V y alcance 15 m
GEBA LS 6P
39,00 €
Impuestos excluidos
47,19 €
IVA incluido
GEBA LS 6P es una fotocélula de seguridad por reflexión con filtro polarizado, alimentación de 12 a 30 V AC/DC y un alcance máximo de 12 metros.

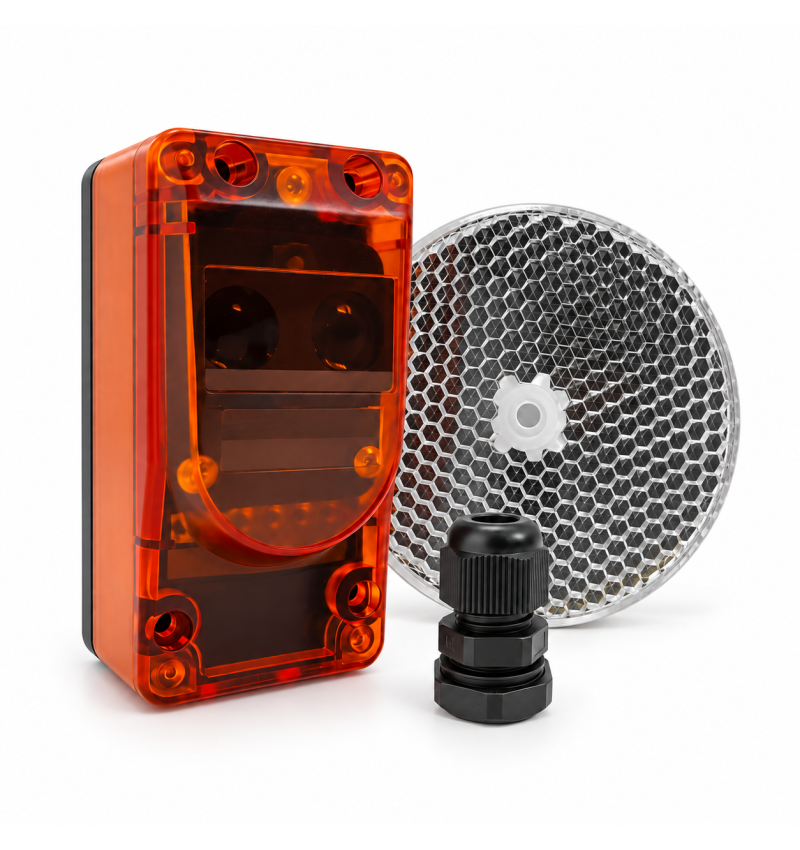

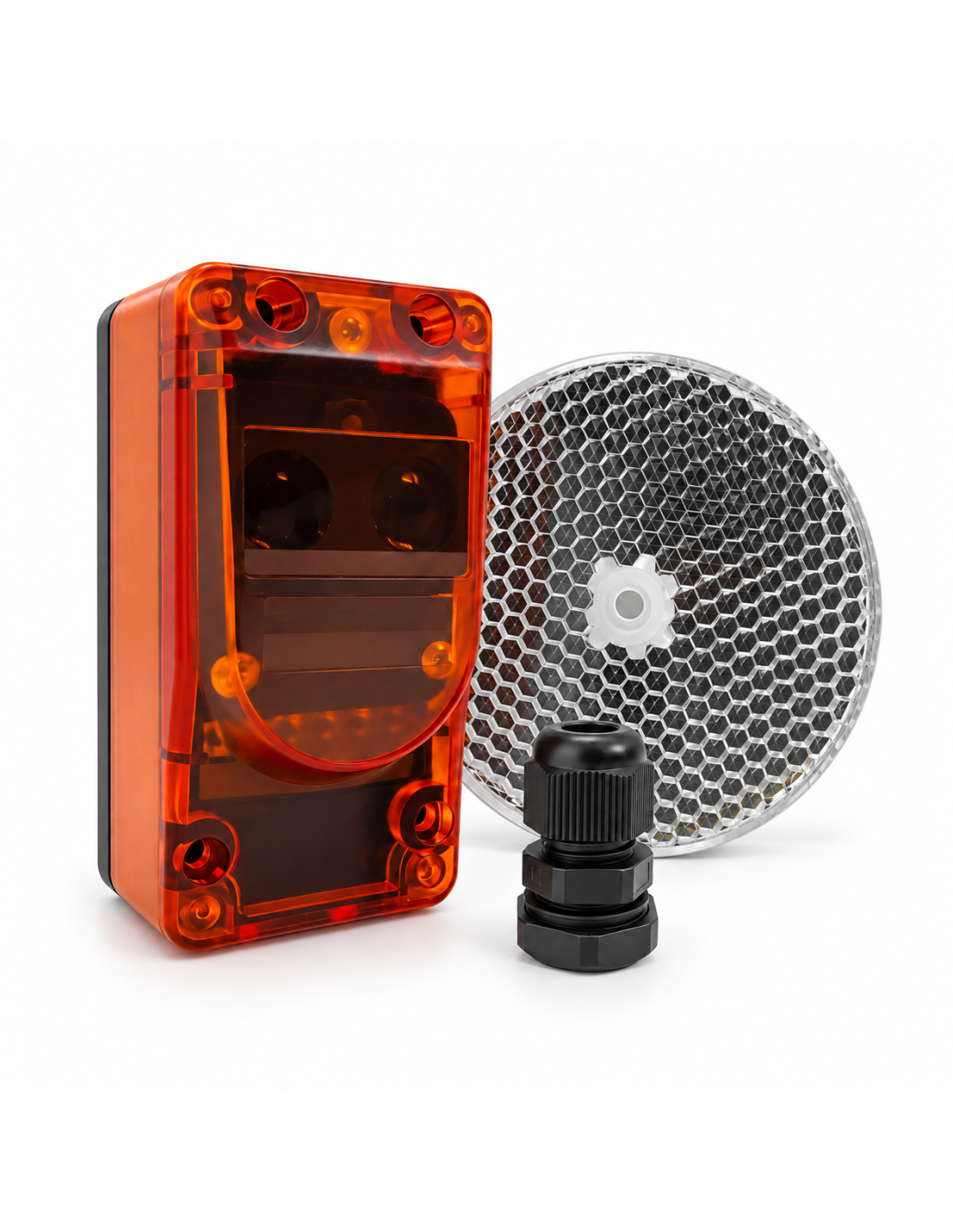

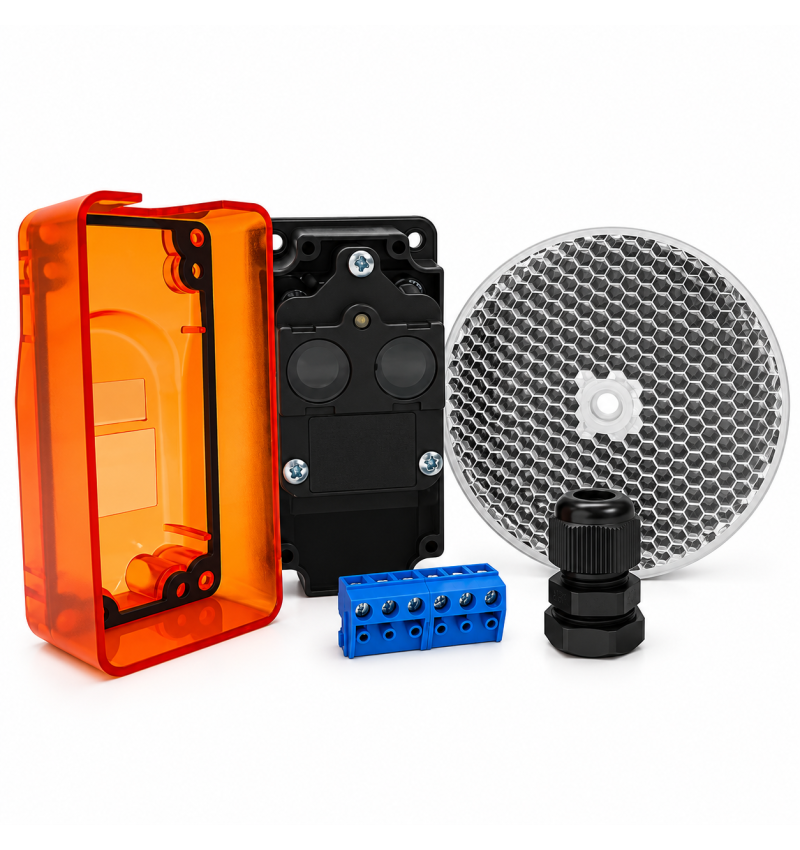

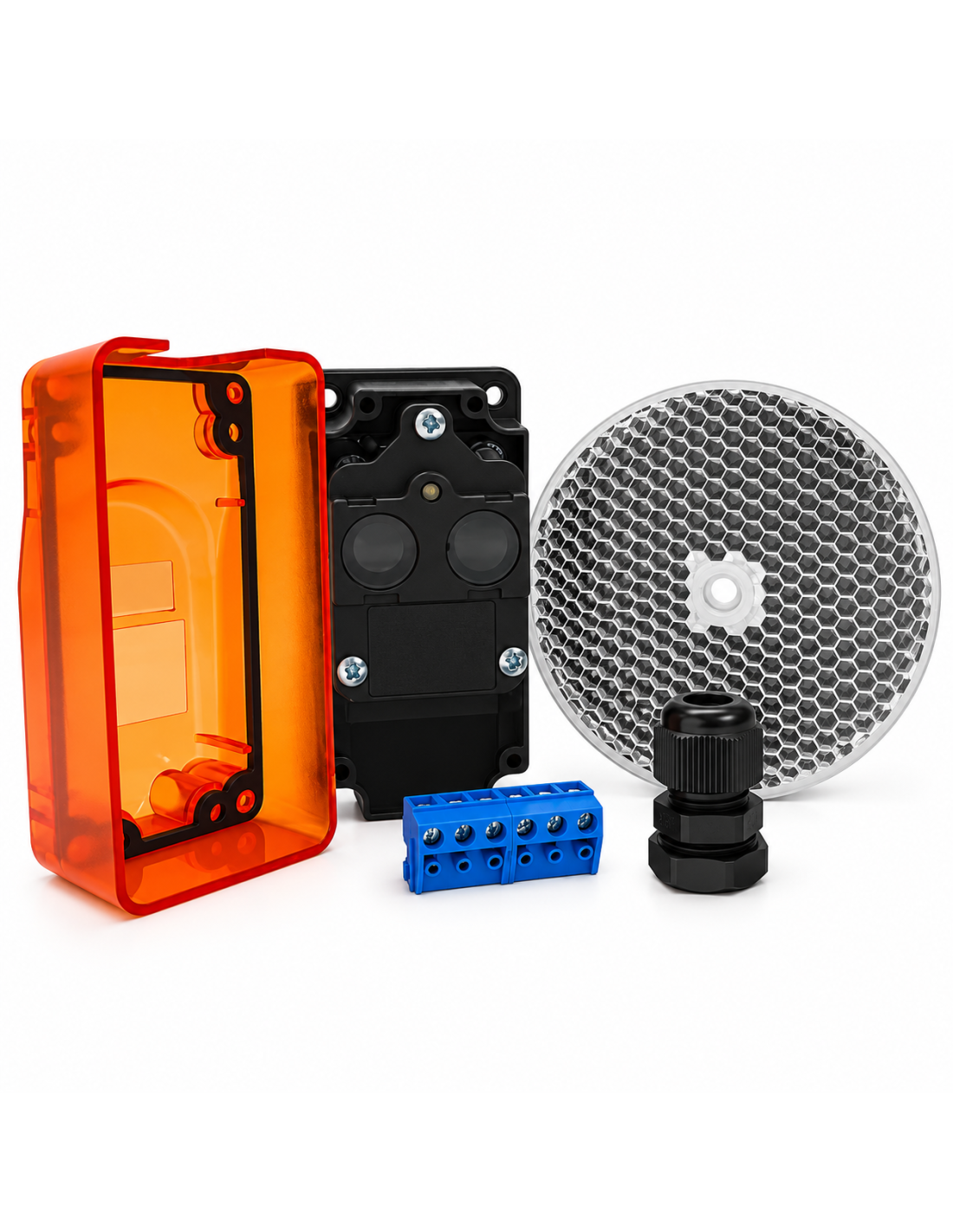

Está diseñada para detectar obstáculos en puertas automáticas, portones, barreras y otros automatismos. El emisor y el receptor se encuentran en la misma carcasa, mientras que el reflector catadióptrico devuelve el haz de luz: de este modo, solo es necesario llevar cableado a un lado de la instalación.
Ahorra con estos descuentos por cantidad
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
GEBA LS 6P es una fotocélula de seguridad por reflexión con filtro polarizado, alimentación de 12 a 30 V AC/DC y un alcance máximo de 12 metros.
Está diseñada para detectar obstáculos en puertas automáticas, portones, barreras y otros automatismos. El emisor y el receptor se encuentran en la misma carcasa, mientras que el reflector catadióptrico devuelve el haz de luz: de este modo, solo es necesario llevar cableado a un lado de la instalación.
| Importante: el alcance máximo indicado por el fabricante es de 12 metros. Para obtener un funcionamiento fiable, la fotocélula y el reflector deben quedar correctamente enfrentados y alineados. |
Ventajas de la fotocélula GEBA LS 6P
- Sistema de reflexión con filtro polarizado.
- Alcance máximo de 12 metros.
- Alimentación multivoltaje de 12 a 30 V AC/DC.
- Salida de relé con contactos COM, NO y NC.
- Entrada de prueba para centrales compatibles.
- Indicadores LED para facilitar la alineación y el diagnóstico.
- Protección IP65 para instalaciones expuestas al polvo y al agua.
- Amplio margen de temperatura de funcionamiento: de -25 °C a +60 °C.
- Reflector catadióptrico de 80 mm de diámetro.
Funcionamiento por reflexión
La GEBA LS 6P envía un haz de luz hacia el reflector instalado en el lado opuesto del paso. Cuando una persona, un vehículo o un objeto interrumpe el haz, la fotocélula conmuta su salida de relé para comunicar la detección a la central de mando.
Gracias a este sistema, la alimentación y la conexión con la central se realizan únicamente en la fotocélula. El reflector no necesita cableado.
Datos técnicos
| Característica | Especificación |
|---|---|
| Tipo | Fotocélula reflectante polarizada |
| Alcance máximo | 12 m |
| Alimentación | 12–30 V AC/DC |
| Contacto del relé | 0,5 A a 120 V AC / 1 A a 30 V DC |
| Salida | Relé con contactos COM, NO y NC |
| Tiempo de conmutación | 10 ms máximo |
| Temperatura de funcionamiento | De -25 °C a +60 °C |
| Grado de protección | IP65 |
| LED emisor | 625 nm; ángulo medio de 1,5° |
| Dimensiones de la fotocélula | 86,8 × 44,8 × 40,4 mm |
| Diámetro del reflector | 80 mm |
Indicadores LED
Los LED verde y rojo permiten comprobar rápidamente la calidad de la señal y ayudan a realizar una alineación precisa.
| LED rojo | LED verde | Estado |
|---|---|---|
| Apagado | Encendido | Señal correcta |
| Encendido | Apagado | Señal insuficiente: revisar la alineación y la limpieza |
| Apagado | Apagado | Revisar el cableado y la alimentación |

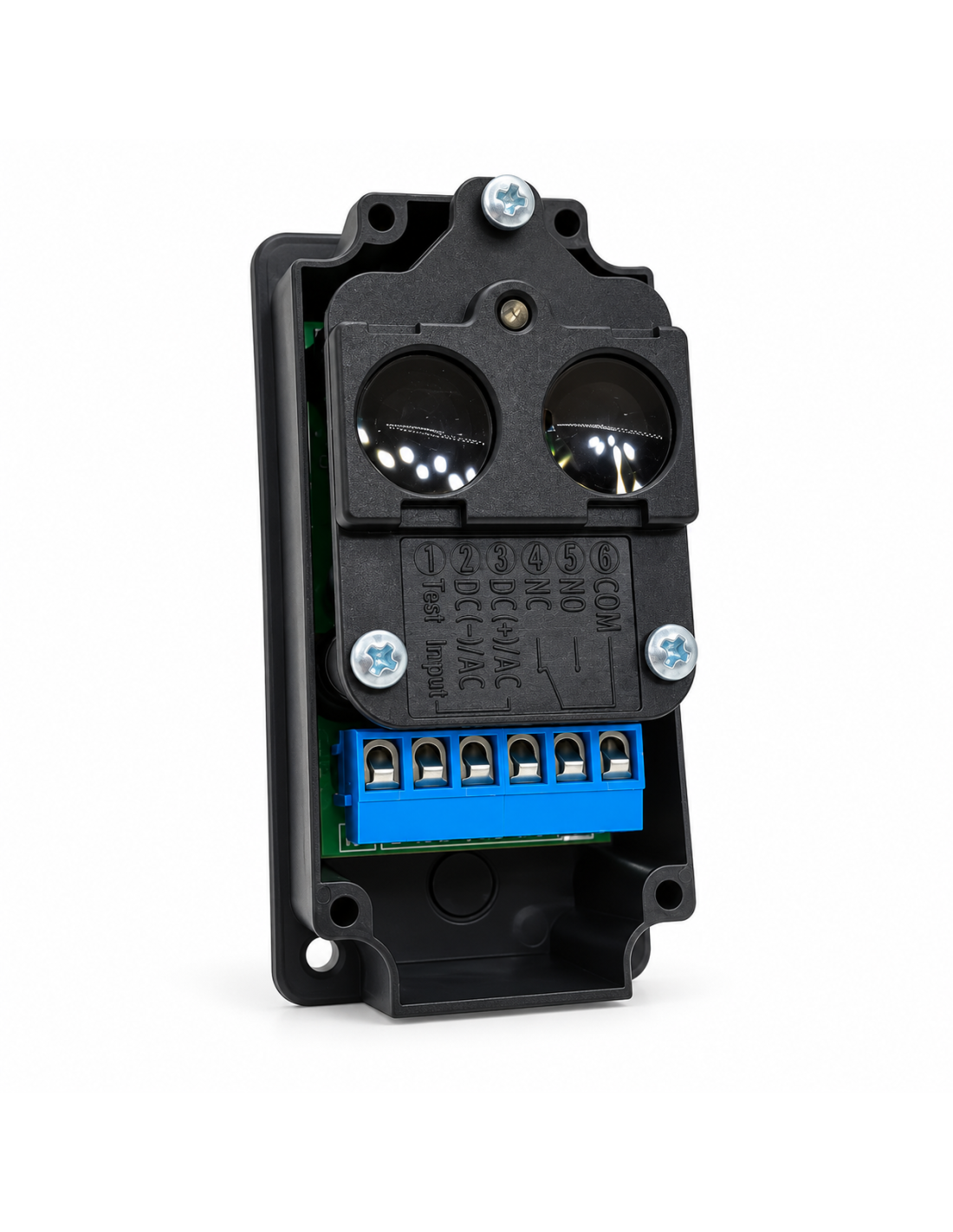

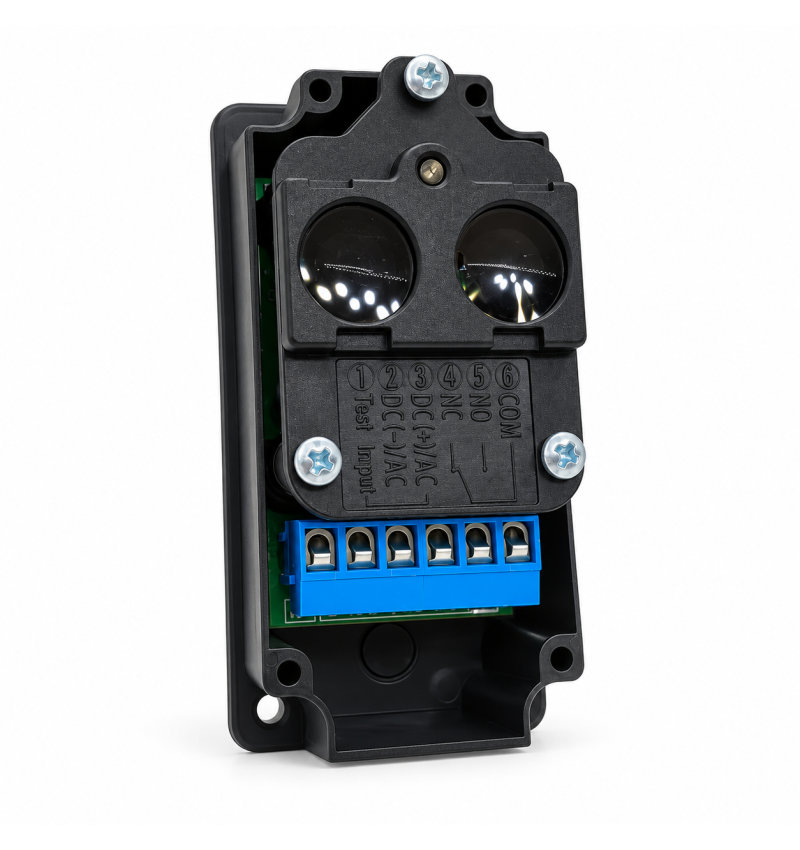

Conexiones
| Color del cable | Función |
|---|---|
| Blanco | Entrada de prueba |
| Azul | DC negativo / alimentación AC |
| Negro | DC positivo / alimentación AC |
| Marrón | Contacto NC |
| Gris | Contacto COM |
Nota sobre el contacto NO: el esquema del fabricante identifica este contacto, pero no le asigna un color de conductor. Compruebe la versión suministrada y su caja de conexiones antes de realizar el cableado.
Recomendaciones de instalación
- Instalar la fotocélula y el reflector enfrentados, sobre superficies firmes y sin vibraciones.
- Realizar la alineación observando los indicadores LED.
- Mantener limpia la óptica y la superficie del reflector.
- Comprobar que la entrada de seguridad de la central admite un contacto de relé libre de potencial.
- Verificar el funcionamiento de la seguridad después de finalizar la instalación.
| Seguridad: el montaje, la conexión y el mantenimiento deben ser realizados por personal cualificado, respetando la normativa aplicable. Antes de manipular el cableado, desconecte la alimentación. |
