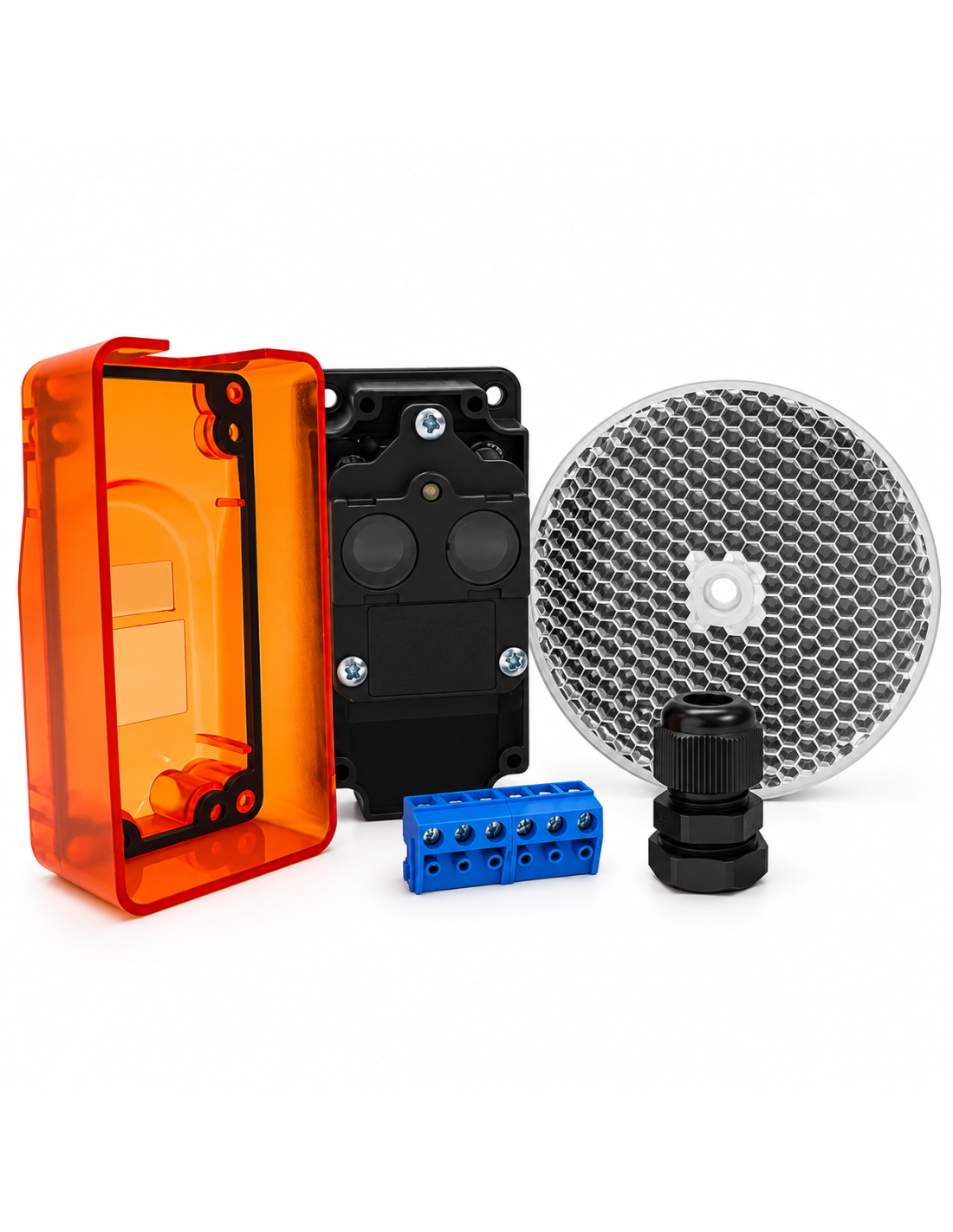

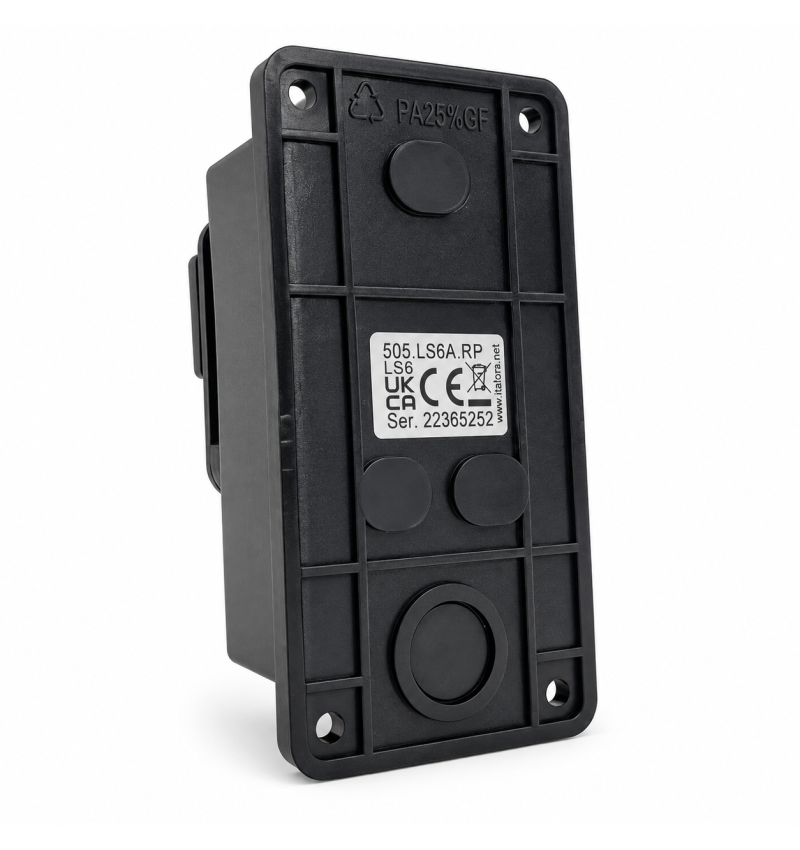

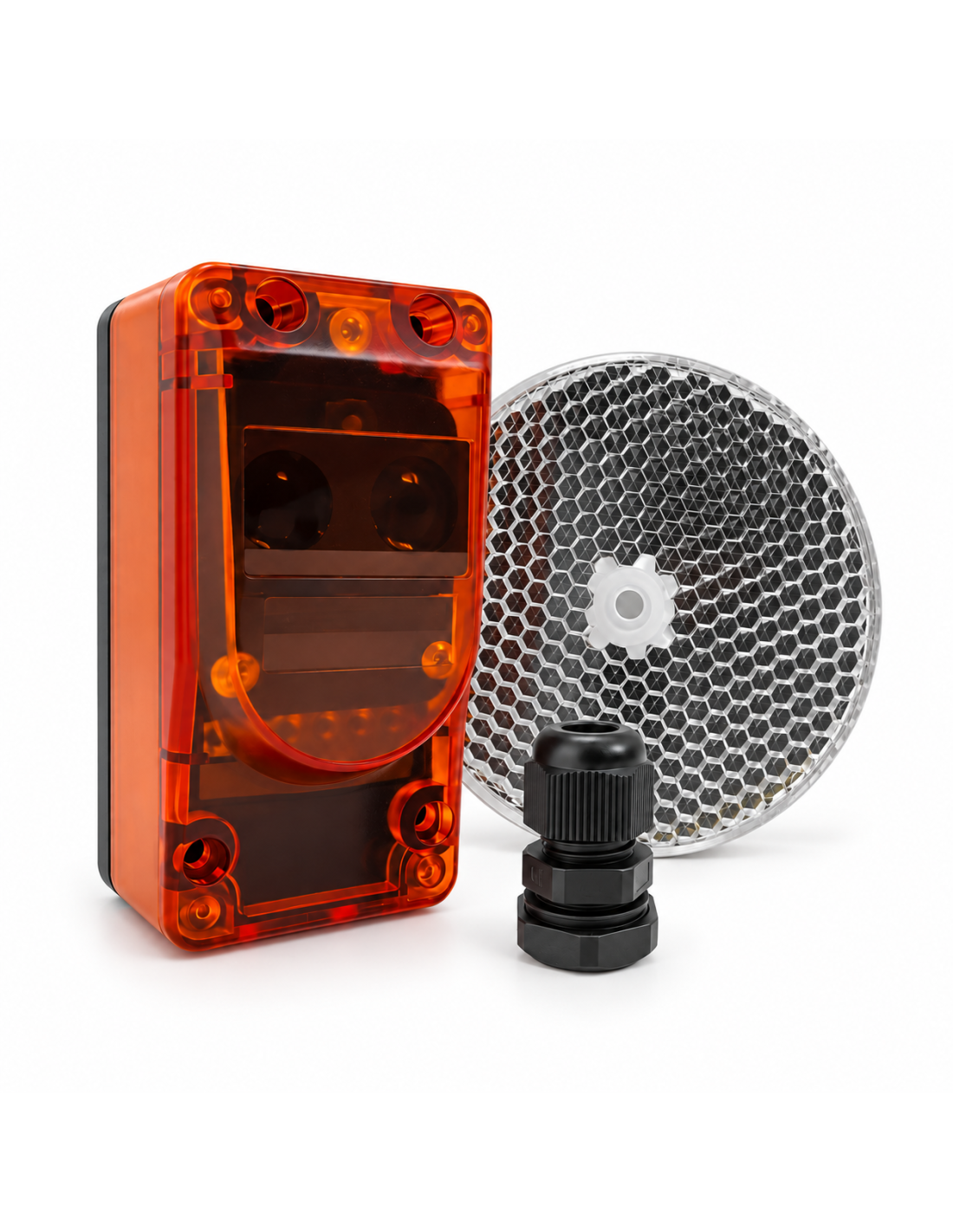

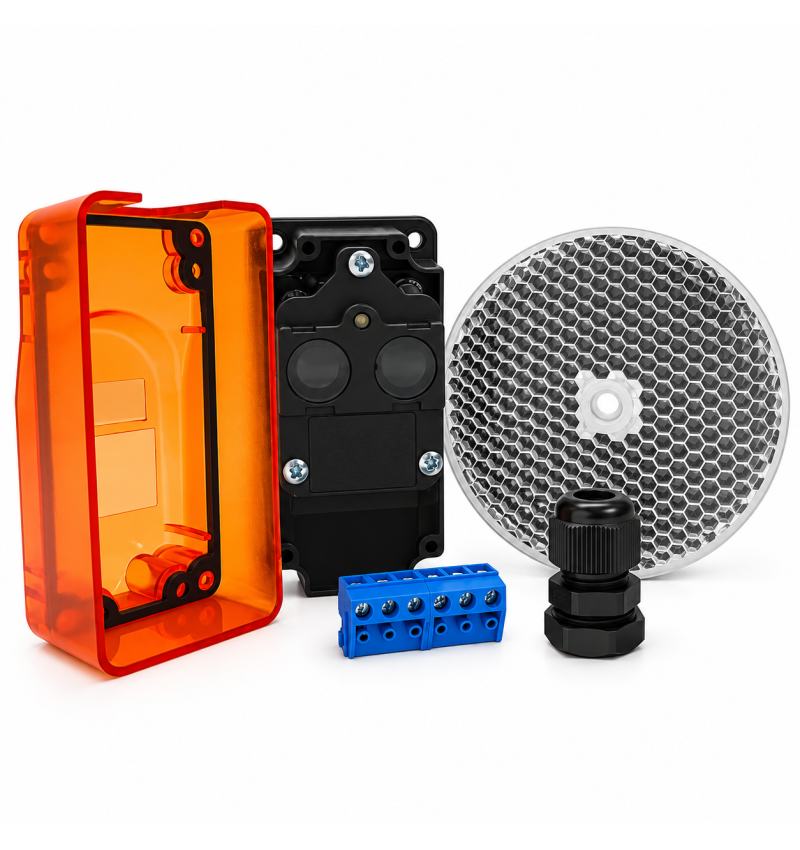

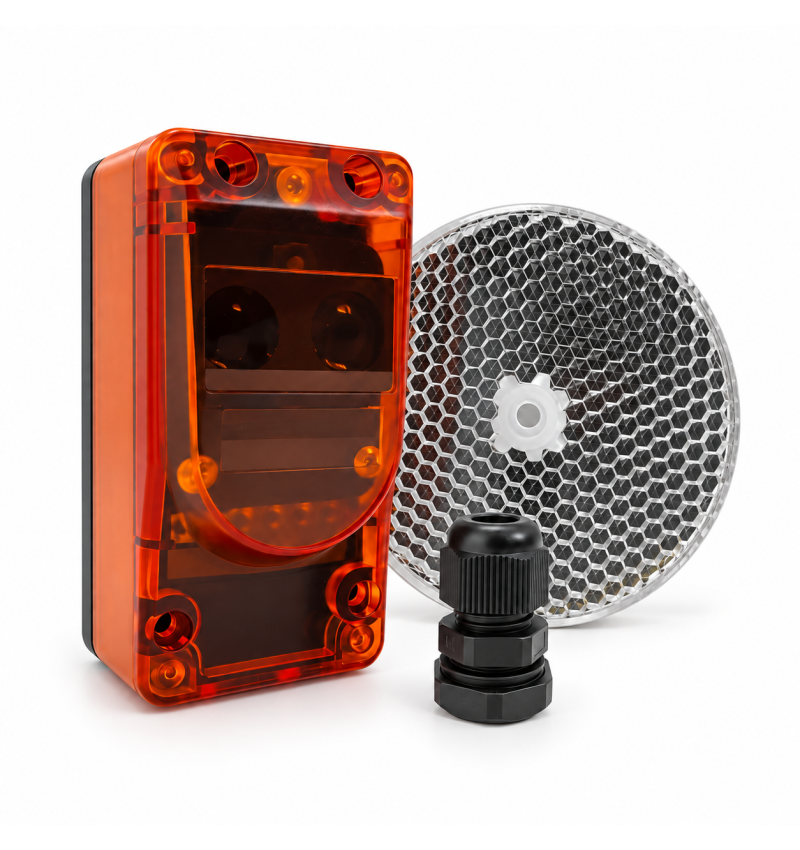

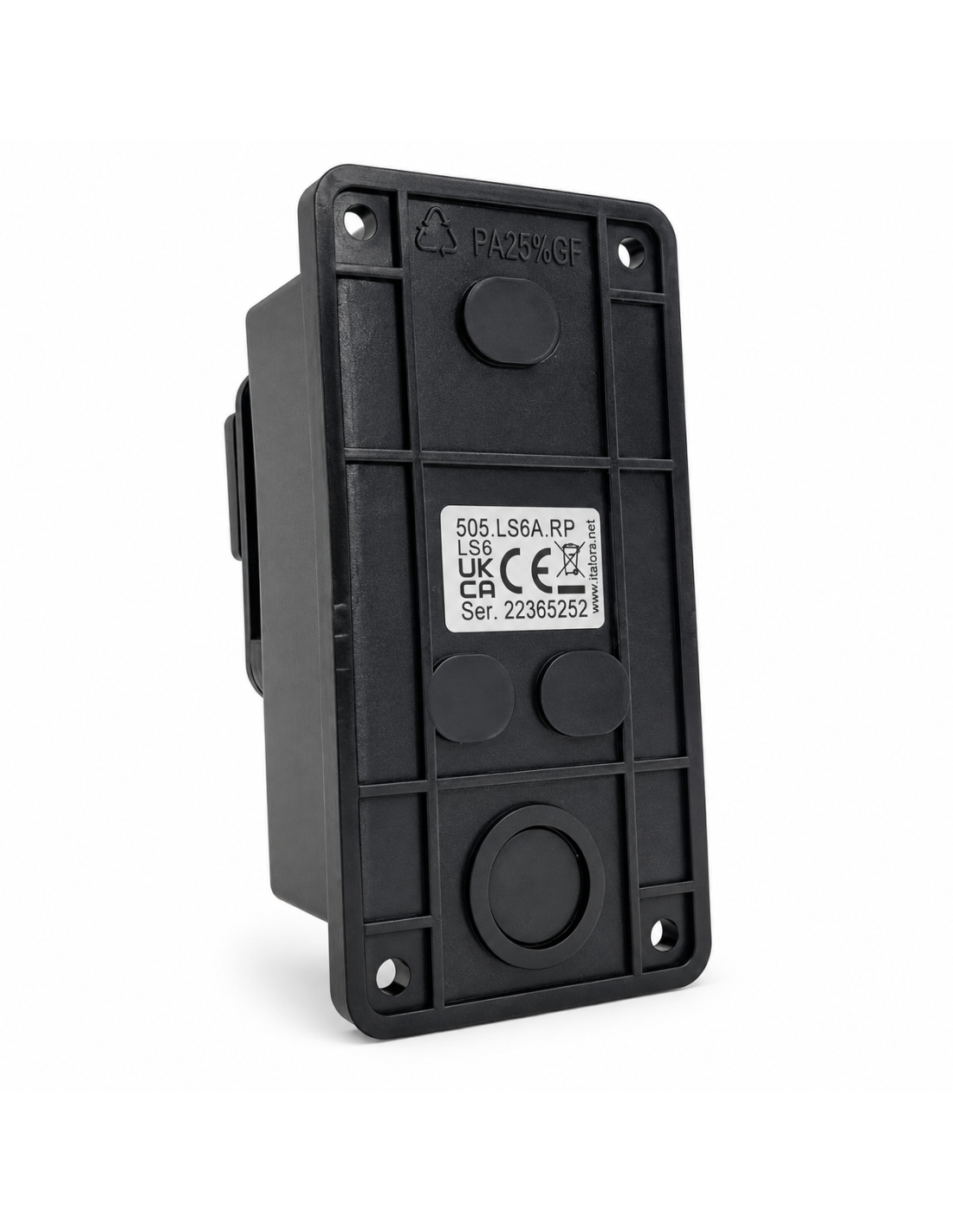

Photocellule de sécurité GEBA LS 6P avec miroir | 12/24 V et atteindre 15 m
GEBA LS 6P
39,00 €
HT
47,19 €
TTC
GEBA LS 6P est une photocellule de réflexion avec un filtre polarisé, alimentant 12 à 30 V AC / DC et une plage maximale de 12 mètres.
Il est conçu pour détecter les obstacles dans les portes automatiques, les portes, les barrières et autres automatisations. L'émetteur et le récepteur sont dans le même boîtier, tandis que le réflecteur catadioptrique renvoie le faisceau de lumière: de cette manière, il est nécessaire de transporter un câblage sur un côté de l'installation.
Save with this discounts
Nous expédions votre commande sous 24/72 heures
Paiement sécurisé : Carte, Virement bancaire, Bizum
Expédition rapide depuis l'Espagne Sauf gueule
GEBA LS 6P est une photocellule de réflexion avec un filtre polarisé, alimentant 12 à 30 V AC / DC et une plage maximale de 12 mètres.
Il est conçu pour détecter les obstacles dans les portes automatiques, les portes, les barrières et autres automatisations. L'émetteur et le récepteur sont dans le même boîtier, tandis que le réflecteur catadioptrique renvoie le faisceau de lumière: de cette manière, il est nécessaire de transporter un câblage sur un côté de l'installation.
| Important: La plage maximale indiquée par le fabricant est 12 mètres. Pour obtenir un fonctionnement fiable, la photocellule et le réflecteur doivent être correctement confrontés et alignés. |
Avantages de la photocellule GEBA LS 6P
- Système de réflexion avec filtre polarisé.
- Portée maximale de 12 mètres.
- Alimentation multivolt de 12 à 30 V AC / DC.
- Sortie relais avec com, non et NC contacts.
- Entrée de test pour les centrales compatibles.
- Indicateurs à LED pour faciliter l'alignement et le diagnostic.
- Protection IP65 pour les installations exposées à la poussière et à l'eau.
- Large plage de température de fonctionnement: de -25 ° C à + 60 ° C.
- Réflecteur catadioptrique de diamètre de 80 mm de diamètre.
Réflexion
Le GEBA LS 6P envoie un faisceau de lumière vers le réflecteur installé sur le côté opposé de l'étape. Lorsqu'une personne, un véhicule ou un objet interrompt la poutre, la photocellule traduit sa sortie de relais pour communiquer la détection à la centrale de contrôle.
Grâce à ce système, la puissance et la connexion à la plante sont fabriquées uniquement dans la cellule photoélectrique. Le réflecteur n'a pas besoin de câblage.
Données techniques
| Fonctionnalité | Un cahier des charges |
|---|---|
| Type | Photocellule réfléchissante polarisée |
| Gamme maximale | 12 m |
| Alimentation | 12-30 V AC / DC |
| Contact de relais | 0.5 A à 120 V AC / 1 A A 30 V CC |
| Sortie | Relais avec com, non et NC contacts |
| Temps de commutation | 10 MS maximum |
| Température de fonctionnement | De -25 ° C à +60 ° C |
| Diplôme | Ip65 |
| Emmetteur à LED | 625 nm; Angle moyen de 1,5 ° |
| Dimensions de la photocellule | 86,8 × 44,8 × 40,4 mm |
| Diamètre du réflecteur | 80 mm |
Indicateurs LED
Les voyants verts et rouges permettent de vérifier rapidement la qualité du signal et de l'aider à effectuer un alignement précis.
| LED rouge | LED verte | Etat |
|---|---|---|
| Hors | Sur | Signal correct |
| Sur | Hors | Signal insuffisant: Vérifier l'alignement et le nettoyage |
| Hors | Hors | Vérifiez le câblage et le courant |

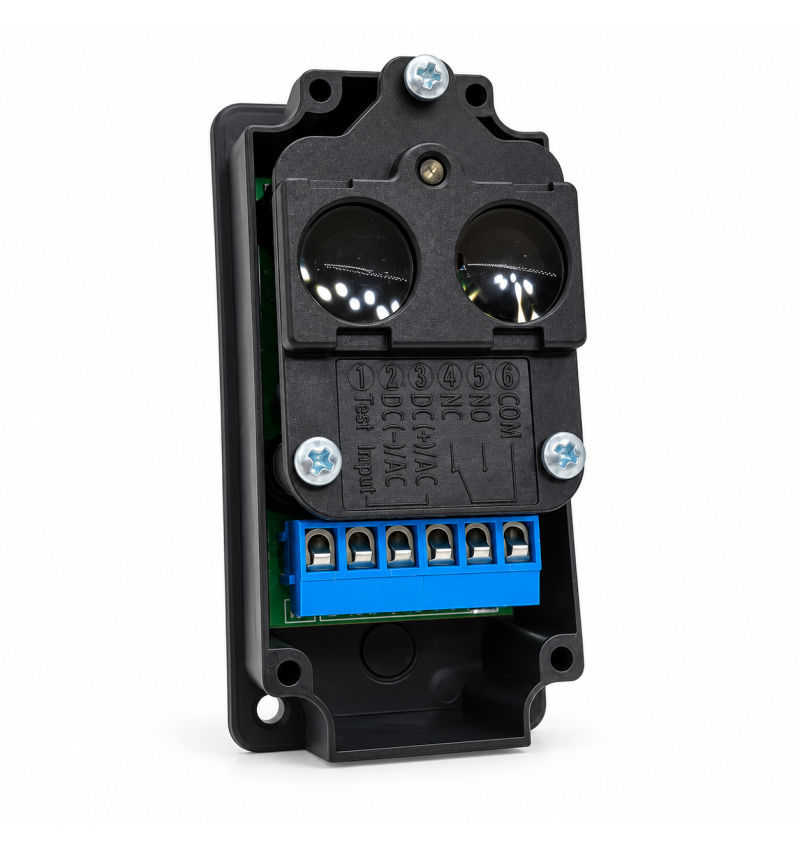

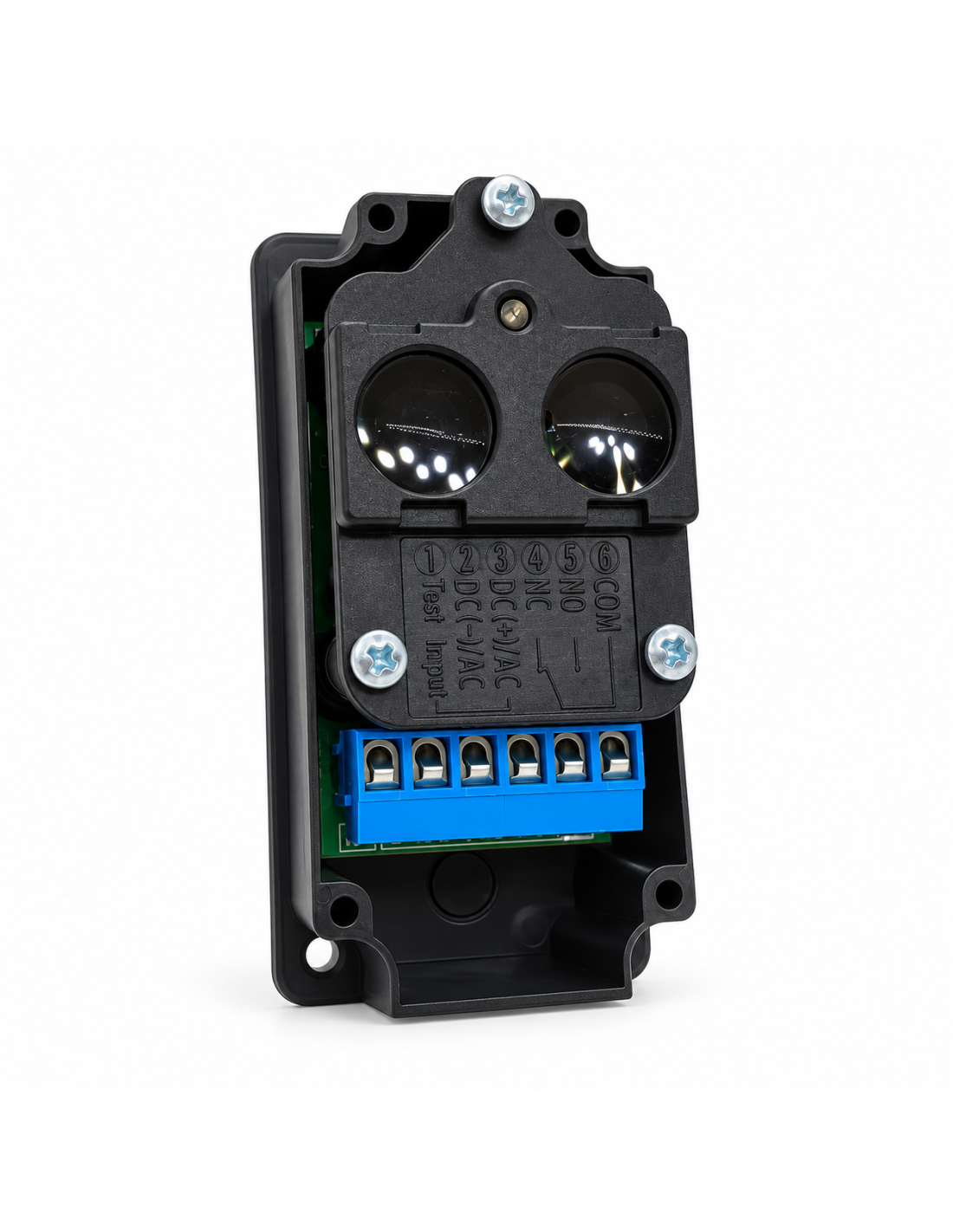

Liens
| Couleur de câble | Une fonction |
|---|---|
| Blanche | Entrée de test |
| Bleu | DC négatif / courant alternatif |
| Noir | DC / AC positif |
| Marron | Contacter NC |
| Gris | Contacter com |
Note on contact NO: Le schéma du fabricant identifie ce contact, mais il n'est pas attribué de couleur de pilote. Vérifiez la version fournie et la zone de votre connexion avant le câblage.
Recommandations d'installation
- Installez la photocellule et le réflecteur confronté, sur des surfaces fermes et non des vibrations.
- Effectuez l'alignement en observant les indicateurs à LED.
- Gardez l'optique et la surface du réflecteur propre.
- Vérifiez que la saisie de sécurité de l'usine prend en charge un contact de relais sans potentiel.
- Vérifiez le fonctionnement de la sécurité après avoir terminé l'installation.
| Sécurité: L'assemblage, la connexion et la maintenance doivent être effectués par du personnel qualifié, concernant les réglementations applicables. Avant de manipuler le câblage, débranchez la puissance. |
