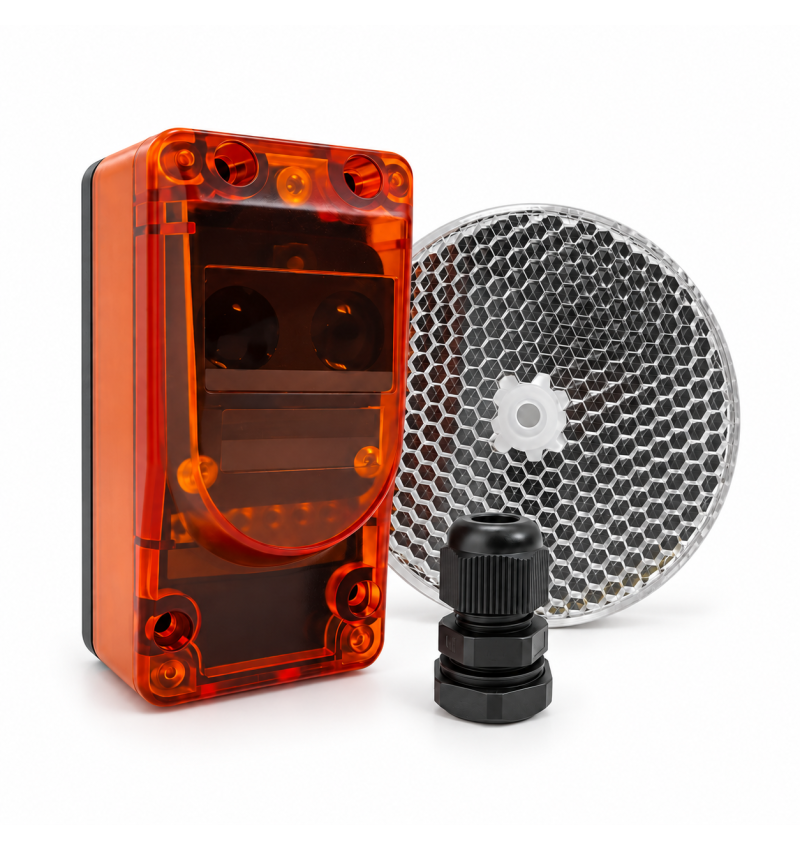

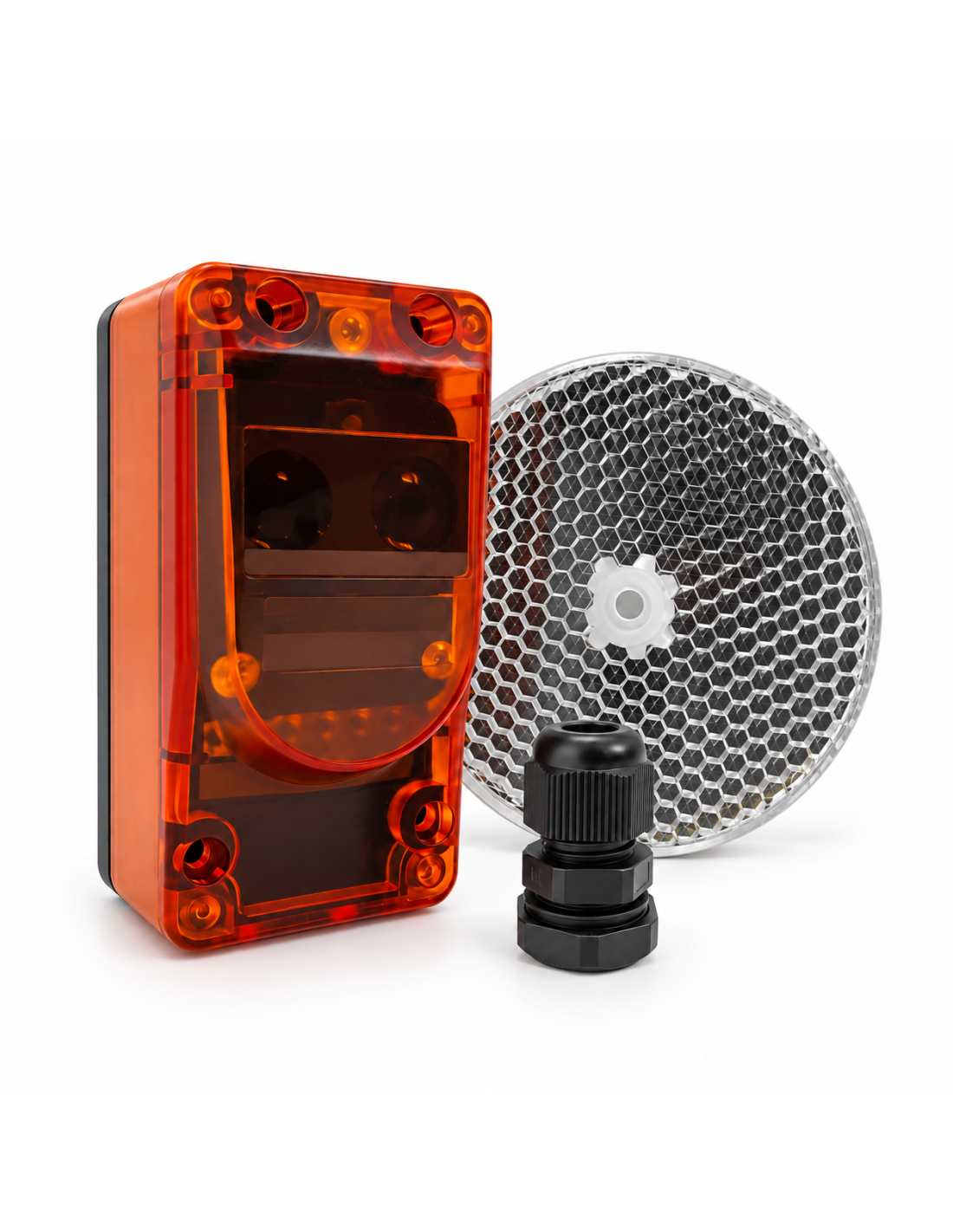

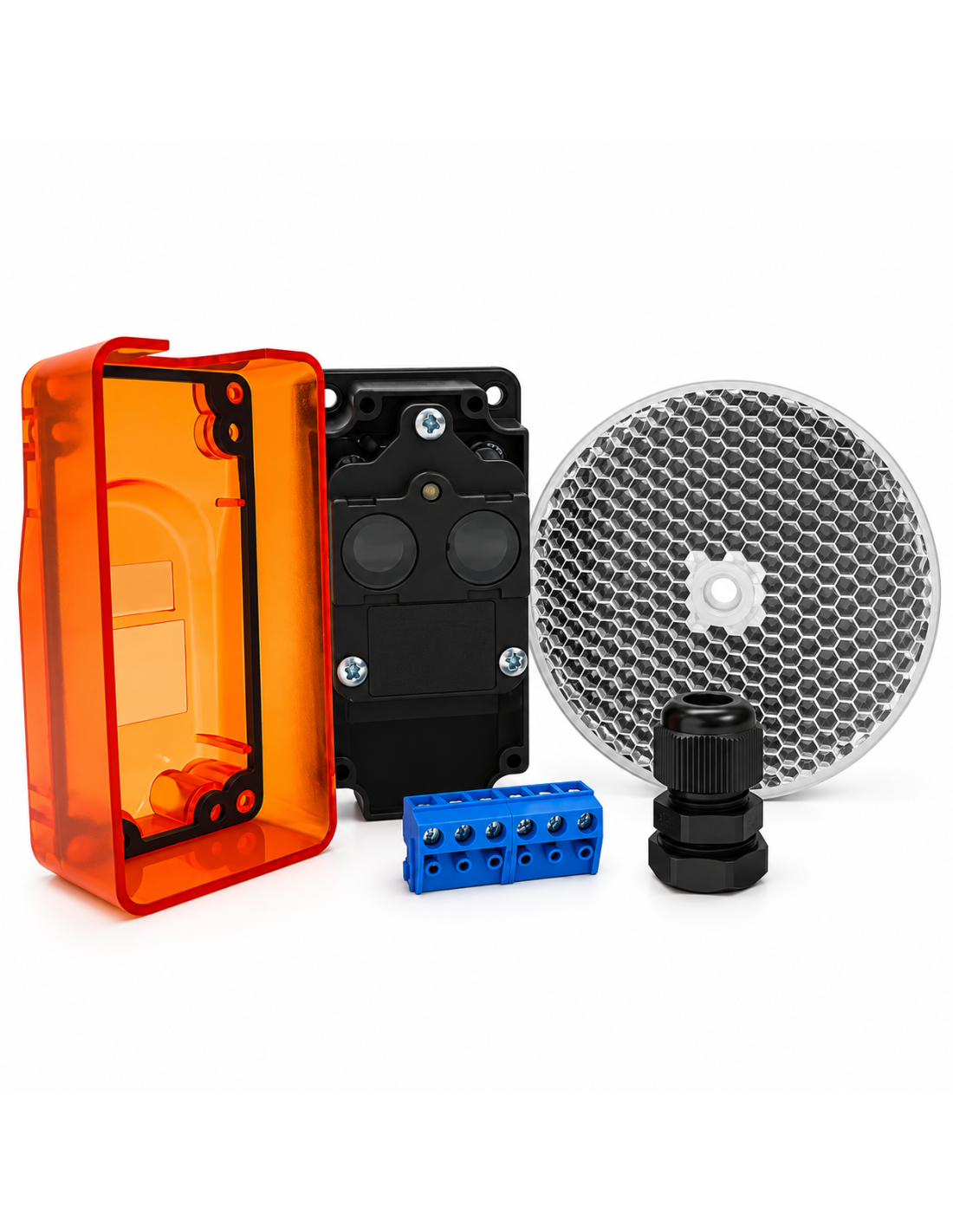

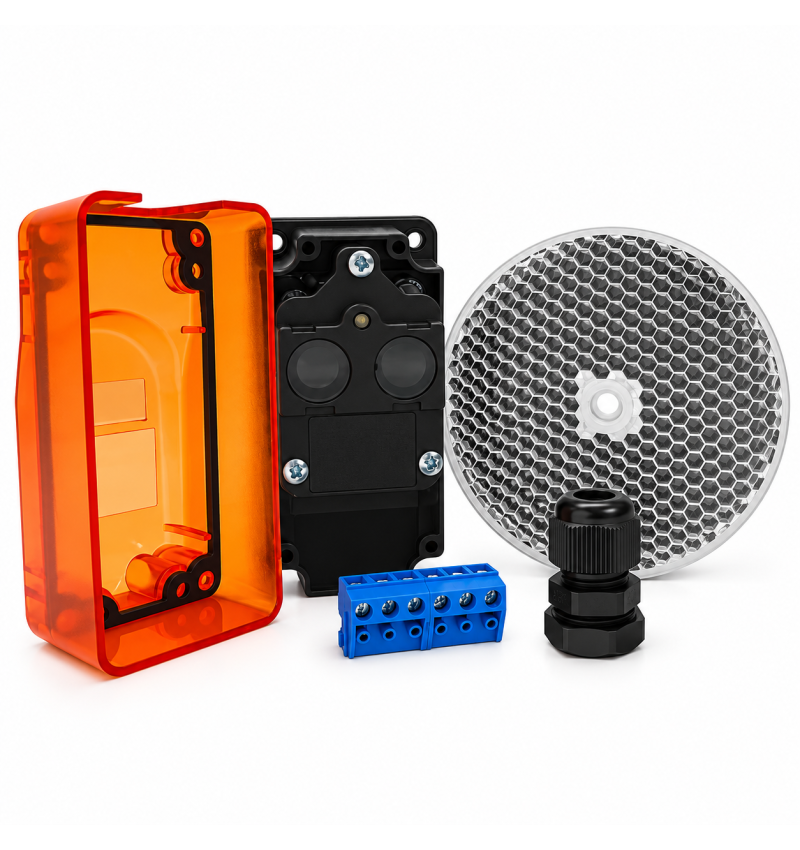

Segurança Photocell Geba LS 6P com espelho | 12/24 V e alcançar 15 m
GEBA LS 6P
39,00 €
Sem IVA
47,19 €
com IVA
Geba LS 6P é uma fotocélula de reflexão com um filtro polarizado, alimentando 12 a 30 V AC / DC e uma faixa máxima de 12 metros.
Ele é projetado para detectar obstáculos em portas automáticas, portões, barreiras e outras automatizações. O emissor e o receptor estão na mesma habitação, enquanto o refletor catadioptálico retorna o feixe de luz: dessa forma, é necessário apenas transportar fiação em um lado da instalação.
Save with this discounts
Enviamos seu pedido em 24/72 horas
Pagamento seguro: Cartão, Transferência bancária, Bizum
Envio rápido de Espanha Exceto volumoso
Geba LS 6P é uma fotocélula de reflexão com um filtro polarizado, alimentando 12 a 30 V AC / DC e uma faixa máxima de 12 metros.
Ele é projetado para detectar obstáculos em portas automáticas, portões, barreiras e outras automatizações. O emissor e o receptor estão na mesma habitação, enquanto o refletor catadioptálico retorna o feixe de luz: dessa forma, é necessário apenas transportar fiação em um lado da instalação.
| Importante: A faixa máxima indicada pelo fabricante é 12 metros. Para obter operação confiável, a fotocélula e o refletor devem ser corretamente confrontadas e alinhadas. |
Vantagens do Photocell Geba LS 6P
- Sistema de reflexão com filtro polarizado.
- Alcance máximo de 12 metros.
- Multivolt alimentando de 12 a 30 V AC / DC.
- Relé saída com contatos COM, NO e NC.
- Entrada de teste para usinas compatíveis.
- Indicadores LED para facilitar o alinhamento e o diagnóstico.
- Proteção IP65 para instalações expostas à poeira e água.
- Ampla gama de temperatura de operação: de -25 ° C a + 60 ° C.
- Refletor catadioptric de 80 mm de diâmetro.
Reflexão
O Geba LS 6P envia um raio de luz para o refletor instalado no lado oposto da etapa. Quando uma pessoa, um veículo ou um objeto interrompe o feixe, a fotocélula comutar sua saída de relé para comunicar a detecção à fábrica de controle.
Graças a este sistema, o poder e a conexão com a planta são feitos apenas na fotocélula. O refletor não precisa de fiação.
Dados técnicos
| Funcionalidade | Especificação |
|---|---|
| Digitar | Photocell reflexivo polarizado |
| Alcance máximo | 12 m |
| Alimentação | 12-30 V AC / DC |
| Contato de relé | 0,5 A a 120 V AC / 1 A A 30 V DC |
| Saída | Relé com contatos COM, NO e NC |
| Tempo de comutação | 10 ms no máximo |
| Temperatura de operação | De -25 ° C a +60 ° C |
| Grau | Ip65 |
| Emitor de LED | 625 nm; Ângulo médio de 1,5 ° |
| Dimensões do fotocélula | 86,8 × 44,8 × 40,4 mm |
| Diâmetro do refletor | 80 mm |
Indicadores de LED
LEDs verdes e vermelhos permitem verificar rapidamente a qualidade do sinal e ajudar a realizar um alinhamento preciso.
| Led vermelho | Led verde | Estado |
|---|---|---|
| Fora | Sobre | Sinal correto |
| Sobre | Fora | Sinal Insuficiente: Verifique o alinhamento e limpeza |
| Fora | Fora | Verifique a fiação e a energia |

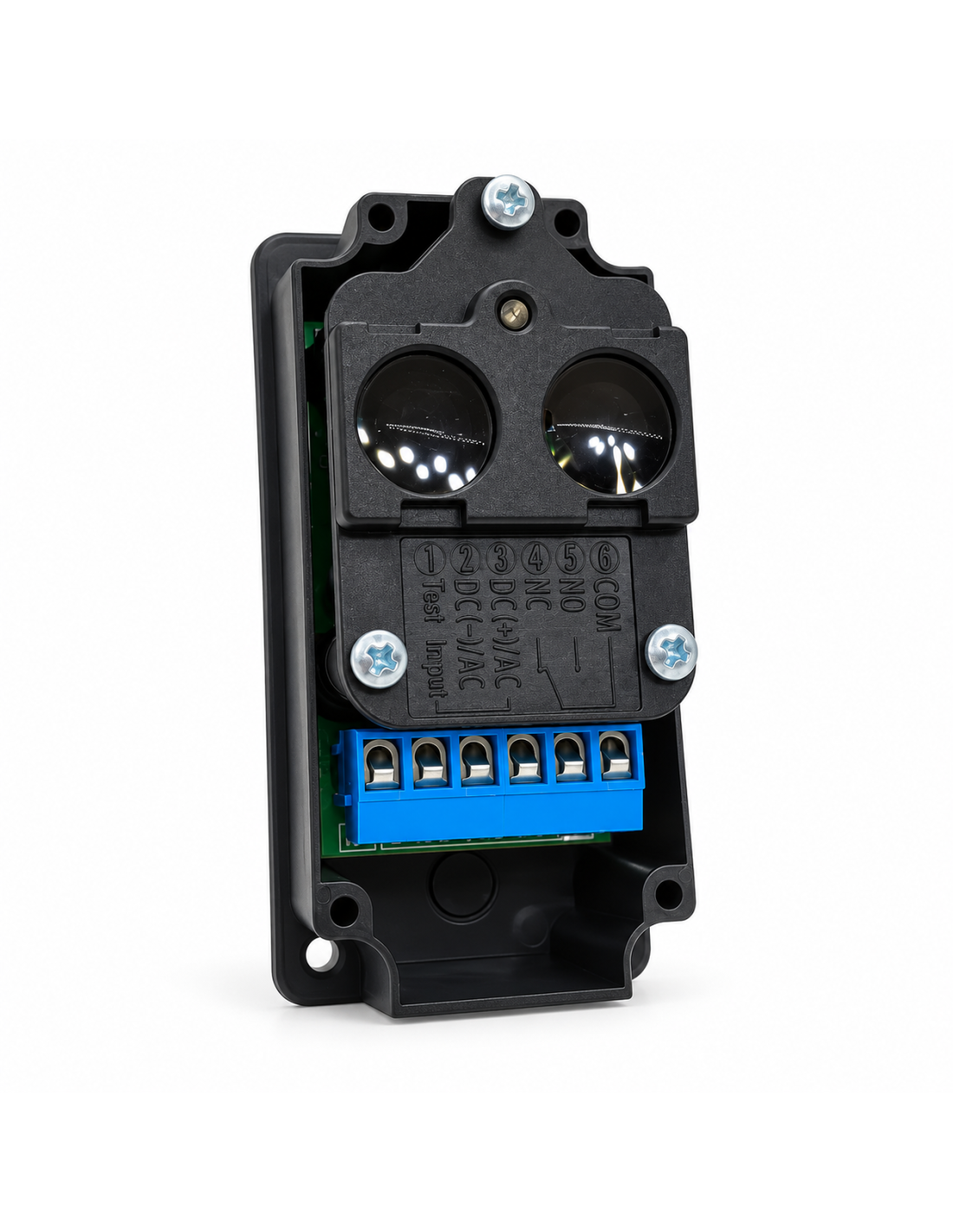

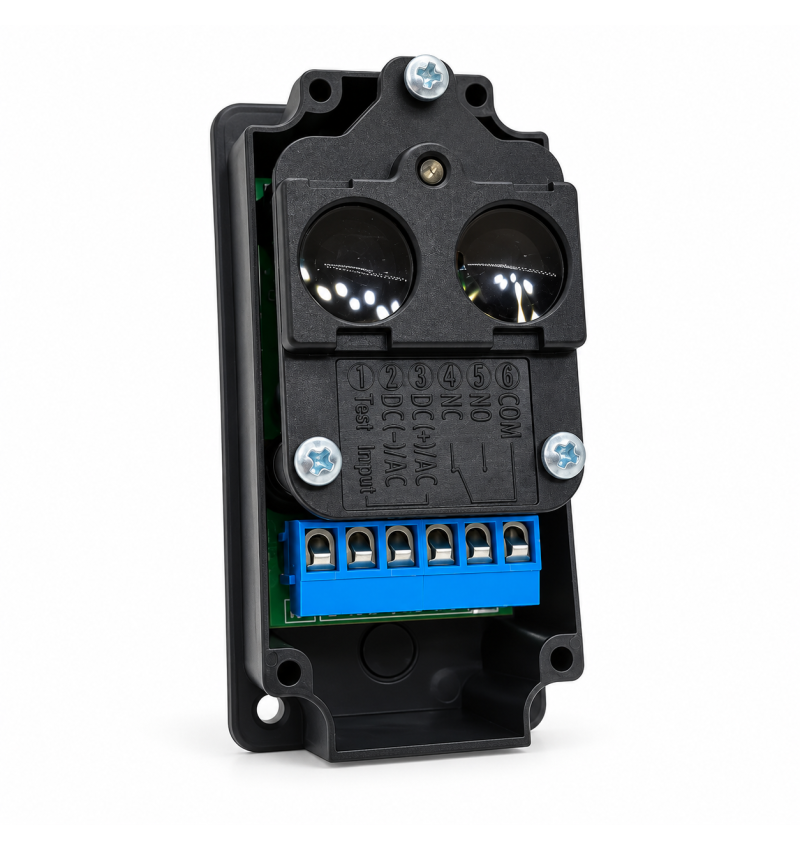

Conexões
| Cor de cabo | Função |
|---|---|
| Branco | Entrada de teste |
| Azul | Potência negativa / AC DC |
| Preto | Alimentos Positivos DC / AC |
| Castanho | Entre em contato com nc |
| Cinza | Contato com |
Nota no contato Não: O esquema do fabricante identifica esse contato, mas não é atribuído uma cor do motorista. Verifique a versão fornecida e sua caixa de conexão antes de fiação.
Recomendações de instalação
- Instale a fotocélula e refletor confrontado, em superfícies firmes e não vibratórias.
- Execute o alinhamento observando os indicadores LED.
- Mantenha a ótica e a superfície do refletor limpo.
- Verifique se a entrada de segurança da fábrica suporta um contato de relé de potencial.
- Verifique a operação de segurança após concluir a instalação.
| De segurança: Montagem, conexão e manutenção devem ser realizadas por pessoal qualificado, respeitando os regulamentos aplicáveis. Antes de manipular a fiação, desconecte a energia. |
