KIT Motor electromecánico 24V Beninca MARK para puertas basculantes residenciales contrapesadas de hasta 8m².

El operador cuenta con central, receptor y encoder incorporados.

✓ Central incorporada CP.MARK con receptor incorporado

✓ Encoder y sistema ESA+ integrado

✓ Cargador de baterías incorporado

✓ Diseñado para cumplir con las normativas europeas en materia de seguridad

CARACTERÍSTICAS MARK

• Motorreductor electromecánico con central incorporada equipada con una fuente de alimentación switching de 115/230 Vac, que permite consumos reducidos y una larga vida útil del actuador

• Dispone de luz de cortesia con 14 LED integrados que garantizan un elevado rendimiento luminoso también en la versión sin central

• El operador se caracteriza por sus dimensiones compactas (48 cm de largo) que permiten un balanceo de la puerta simplificado y un montaje fácil y rápido incluso en puertas basculantes articuladas

• El eje de salida con orificio cuadrado pasante de 20 x 20 mm y una distancia entre ejes de sólo 53 mm permite una integración perfecta incluso en sistemas existentes

• El dispositivo encoder garantiza la máxima seguridad y precisión en las fases de movimiento de la puerta

• Final de carrera en apertura y botón de control integrado

• Dispositivo STC System que permite controlar la distribución del par motor en función de la posición de la puerta, lo que garantiza una seguridad máxima

• Funcionamiento garantizado incluso en ausencia de electricidad a través de baterías de respaldo

• Sistema antiaplastamiento con detección amperimétrica

• Preparado para la conexión del accesorio X.BE para la integración en sistemas domóticos KNX y para la programación mediante la aplicación BeUP y la interfaz PRO.UP

• Desbloqueo manual con palanca integrado

• Adecuado también para puertas articuladas gracias a la posibilidad de instalarse al revés

CARACTERÍSTICAS TÉCNICAS MARK

• Alimentación: 100 ÷ 250 Vac (50/60 Hz)
• Alimentación motor: 24 Vdc
• Máx Absorción de potencia: 3,5 ÷ 1,9 A
• Consumo en stand-by: 0,8 W
• Par: 300 Nm
• Tiempo de apertura: 14” ÷ 17”
• Ciclo de trabajo: uso intensivo
• Grado de protección: IP20
• Central incorporada: SÍ
• Receptor incorporado: SÍ
• Encoder: SÍ
• Temperatura de funcionamiento: -20°C /+50°C
• Superficie máxima de la puerta: 8 m²
• Peso: 6 kg

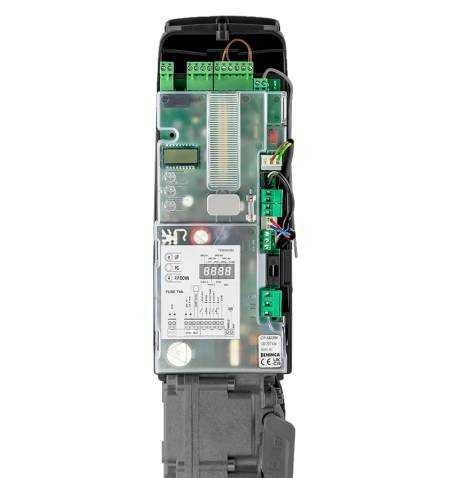

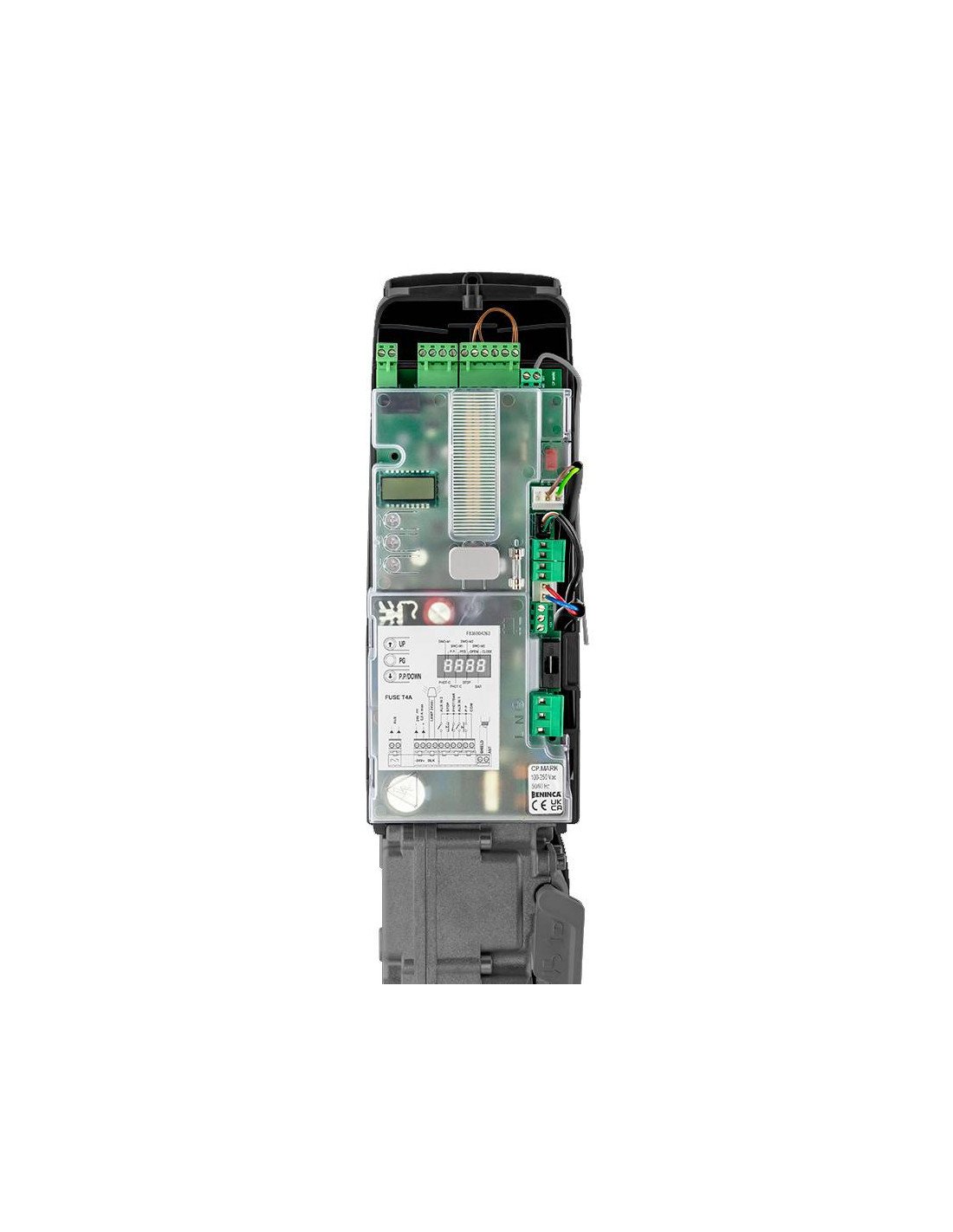

CARACTERÍSTICAS CENTRAL CP.MARK

• Pantalla LCD integrada
• Receptor radio incorporado 433,92 MHz 64 códigos y codificación radio ARC
• Bloque de terminales extraíbles
• Lógica de funcionamiento automático, semiautomático y hombre presente
• Entrada para encoder
• Entradas de paso a paso y paro
• Entrada para fotocélula configurable como entrada para borde sensible N.C. u 8K2
• Dose entradas configurables como apertura, cierre, fotocélula en apertura y cierre, fotocélula n cierre, final de carrera en apertura y cierre del segundo motor
• Entrada para final de carrera
• Salida de alimentación separada para cada motor
• Salida para lámpara destellante de 24 Vdc
• Salida de alimentación de accesorios 24 Vdc máx. 500 mA
• Salida (230Vac 5A máx) configurable como luz indicadora de puerta abierta, luz de cortesía, luz de zona, segundo canal radio, prueba de fotocélulas, lámpara destellante, alarma de puerta abierta, alarma entrada NC
• Luz de cortesía de LED incorporada
• Salida para luz de cortesía del segundo motor
• Autoset de los parámetros de funcionamiento
• Ajuste electrónico del par
• Ajustes electrónicos separados de la velocidad en apertura y cierre
• Seguridad antiaplastamiento con detección amperimétrica y gestión de encoder
• Ajuste electrónico del par con cálculo automático para cada punto del recorrido (STC SYSTEM)
• Ralentizaciones regulables en apertura y cierre
• ESA+ integrado para el ahorro energético
• Preparada para la conexión KNX mediante tarjeta X.BE (opcional)
• Preparada para la gestión, configuración, diagnóstico y actualización de firmware a través de la aplicación BeUP, mediante el accesorio PRO.UP
• Posibilidad de configurar parámetros y gestión de mandos con el sistema Advantouch
• Número de maniobras
• Contraseña de acceso y programación
• Aviso para mantenimiento
• Cargador de baterías integrado, compatible con 2 baterías de 12V 1,2Ah

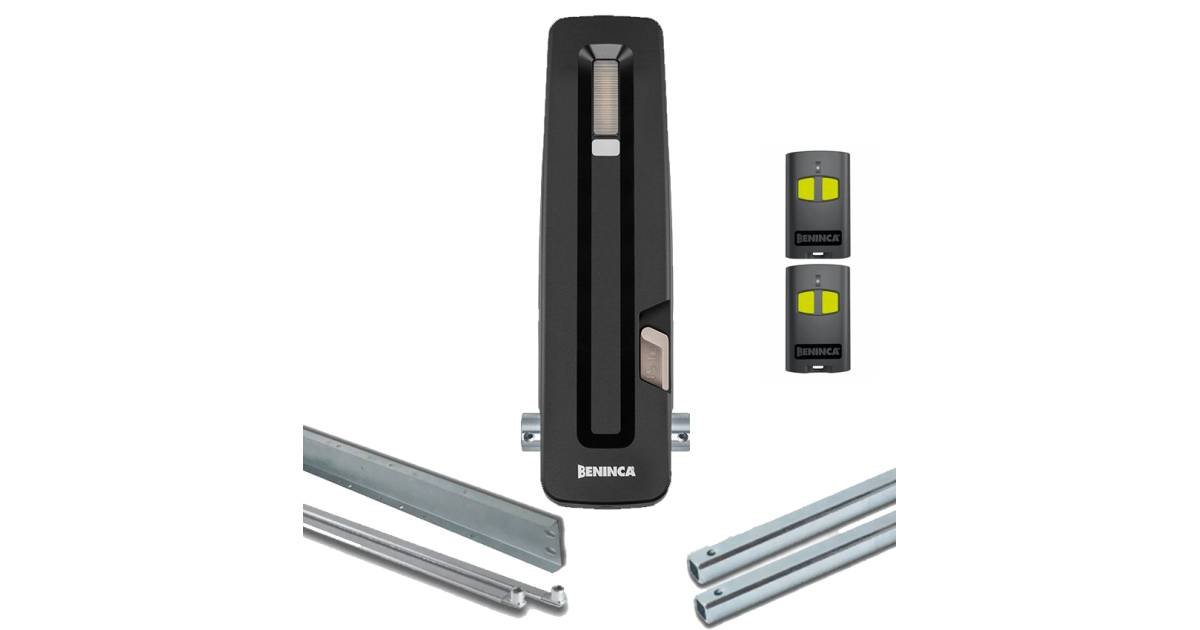

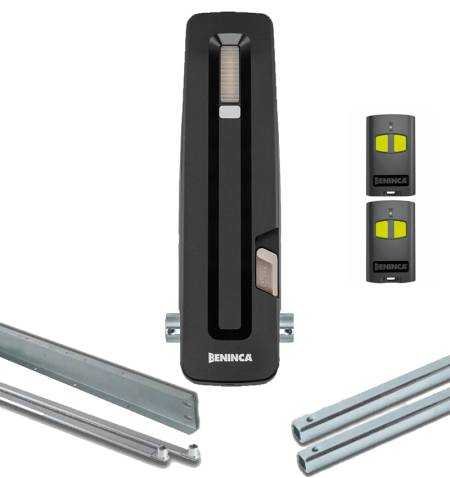

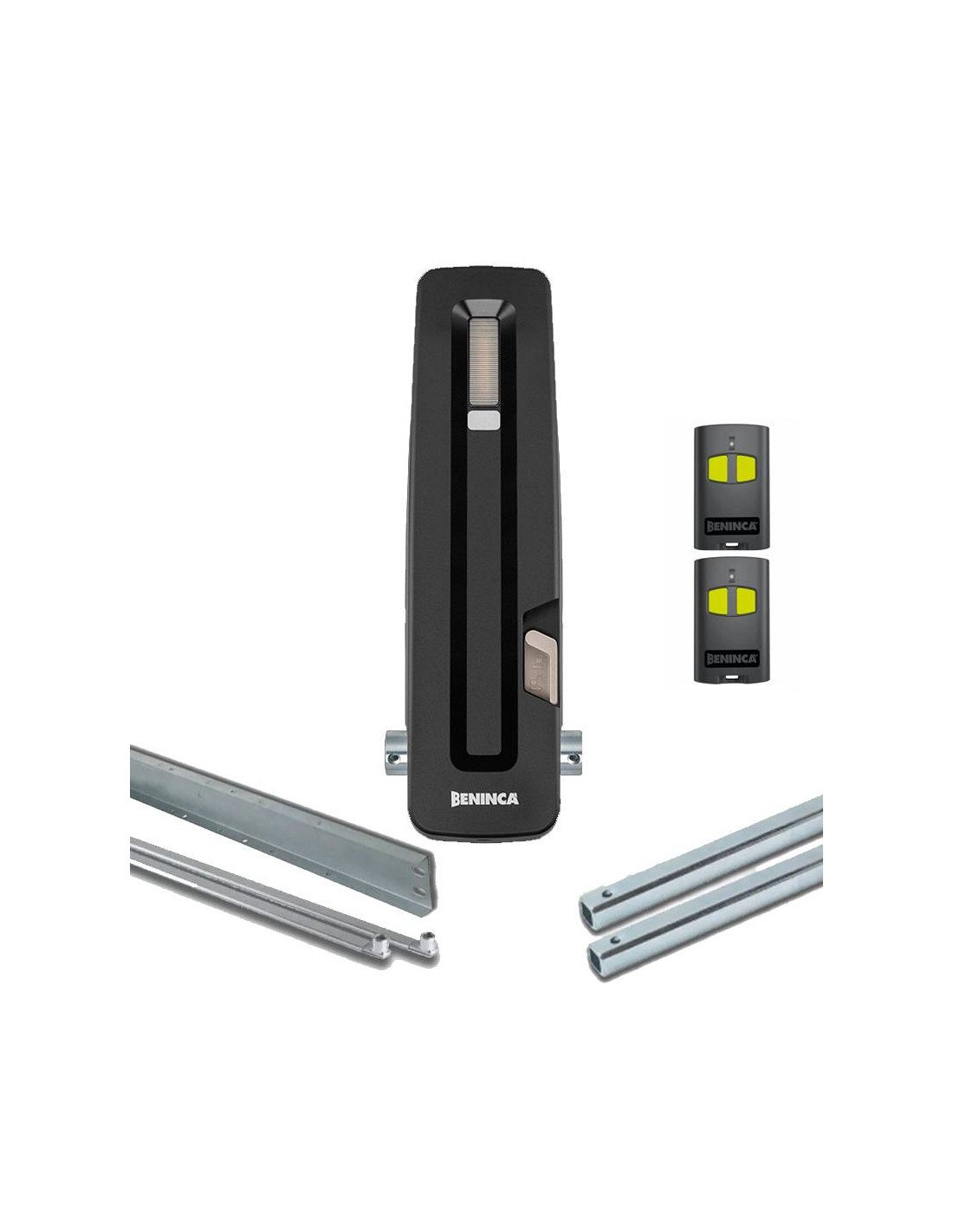

CONTENIDO DEL KIT

• 1x MARK (959002795): Motor electromecánico 24 con central CP.MARK.
• 1x MARK.P160 (962303118): Bancada o soporte de 1600 mm.
• 1x MARK.D (909903037): Par de brazos rectos con casquillo cuadrado de 20x20 mm.
• 1x MARK.T180 (986803038): Par de tubos cuadrados de 20x20x1800 mm, espesor de 2,5 mm, con soportes.
• 2x TO.GO2VA (9863173): Emisor RollingCode 433 MHz 2 canales

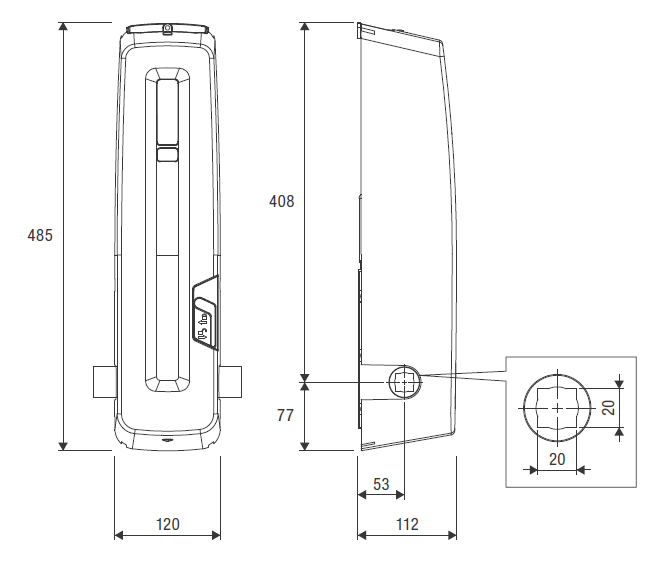

MEDIDAS BENINCA MARK

MANUAL

Manual de instrucciones Beninca MARK
