KIT Motor eletromecânico de 24 V Beninca MARK para portas residenciais incorporadas até 8m2.

O operador tem integrado central, receptor e codificador.

✓ Built-in CP. MARK com receptor incorporado

✓ Encoder e sistema integrado ESA+

✓ Carregador de bateria incorporado

✓ Projetado para cumprir com os regulamentos de segurança europeus

CARACTERÍSTICAS DE MARK

• Motor eletromecânico com central embutido equipado com uma fonte de alimentação de comutação de 115/230 Vac, que permite o consumo reduzido e uma longa vida útil do atuador

• Tem 14 LED integrado cortês luz que garante alto desempenho luminoso também na versão não-central

• O operador é caracterizado por suas dimensões compactas (48 cm de comprimento) que permitem um equilíbrio de porta simplificado e montagem fácil e rápida, mesmo em portas articuladas

• O eixo de saída com furo quadrado 20 x 20 mm e uma distância entre eixos de apenas 53 mm permite uma integração perfeita mesmo em sistemas existentes

• O dispositivo de codificador garante máxima segurança e precisão nas fases de movimento da porta

• Fim da corrida no botão de abertura e controle integrado

• STC Dispositivo do sistema que permite controlar a distribuição do torque do motor com base na posição da porta, garantindo máxima segurança

• Operação segura mesmo na ausência de eletricidade através de baterias de backup

• Sistema anti-plastificação com detecção amperimétrica

• Preparado para a conexão do acessório X.BE para integração em sistemas domóticos KNX e para programação usando o aplicativo BeUP e o PRO. Interface UP

• Desbloqueio manual com alavanca integrada

• Adequado também para portas articuladas graças à possibilidade de instalar para trás

CARACTERÍSTICAS TÉCNICAS MARK

• Alimentação: 100 ÷ 250 Vac (50/60 Hz)
• Alimentação do motor: 24
• Absorção de potência máxima: 3.5 ÷ 1.9 A
• Consumo a postos: 0,8 W
• Par: 300 Nm
• Tempo de abertura: 14” ÷ 17”
• Ciclo de trabalho: utilização intensiva
• Grau de protecção: IP20
• Centro integradoSIM
• Receptor integradoSIM
• CodificadorSIM
• Temperatura de funcionamento: -20°C / +50°C
• Superfície da porta máxima8 m2
• Peso: 6 kg

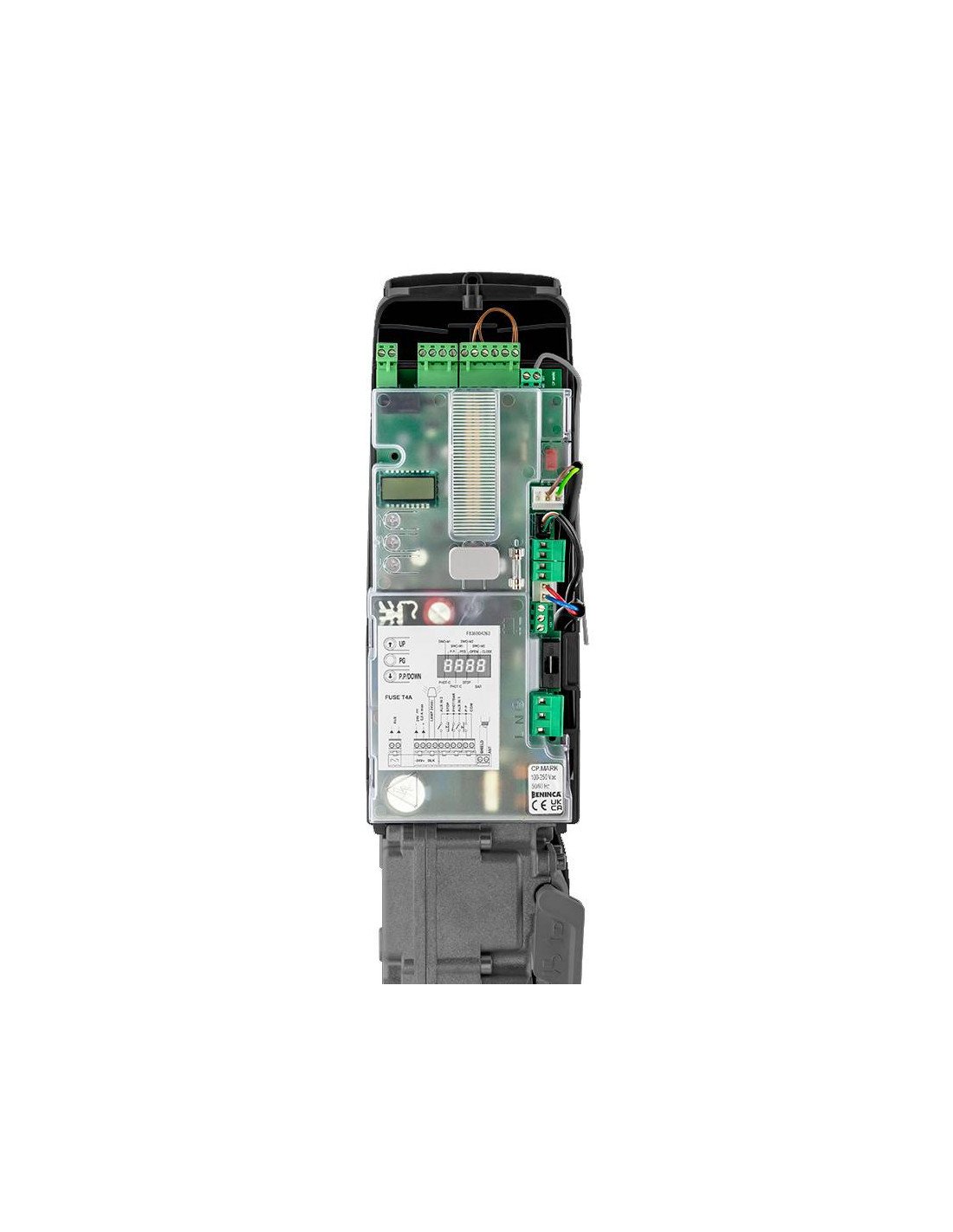

CENTRAL CARACTERÍSTICAS CP. MARK

• LCD integrado
• Receptor de rádio integrado 433.92 MHz 64 códigos e codificação de rádio ARC
• Bloco terminal removível
• Lógica automática, semiautomática e presente pelo homem
• Entrada para codificador
• Bilhetes passo a passo e parar
• Entrada de fotocélula configurável como entrada para borda sensível N.C. u 8K2
• Dose entradas configuráveis, tais como abertura, fechamento, abertura fotocélula e fechamento, fotocélula n fechamento, abertura e fechamento do segundo motor
• Entrada para a corrida final
• Saída de potência separada para cada motor
• Saída para 24 Vdc lâmpada flash
• Acessórios 24 Vdc Max fonte de alimentação. 500 mA
• Partida (230Vac 5A max) configurável como luz de indicador de porta aberta, luz de cortesia, luz de zona, segundo canal de rádio, teste de fotocélula, lâmpada piscando, alarme de porta aberta, alarme de entrada NC
• Luz de cortesia LED integrada
• Partida para segunda luz motora gratuita
• Autoset de parâmetros operacionais
• Ajuste eletrônico do par
• Ajuste eletrônico separado da velocidade de abertura e fechamento
• Segurança anti-plastia com detecção amperimétrica e gestão de encolhimento
• Ajuste de torque eletrônico com cálculo automático para cada ponto de turnê (STC SYSTEM)
• Atrasos ajustáveis na abertura e fechamento
• ESA+ integrado para economia de energia
• Preparado para conexão KNX via cartão X.BE (opcional)
• Preparado para a gestão, configuração, diagnóstico e atualização de firmware através do aplicativo BeUP, através do PRO. Acessório UP
• Possibilidade de configurar parâmetros e gerenciamento de comandos com o sistema Advantouch
• Número de manobras
• Acesso e programação de senha
• Aviso de manutenção
• Carregador de bateria integrado, compatível com baterias 2 12V 1.2Ah

NÃO

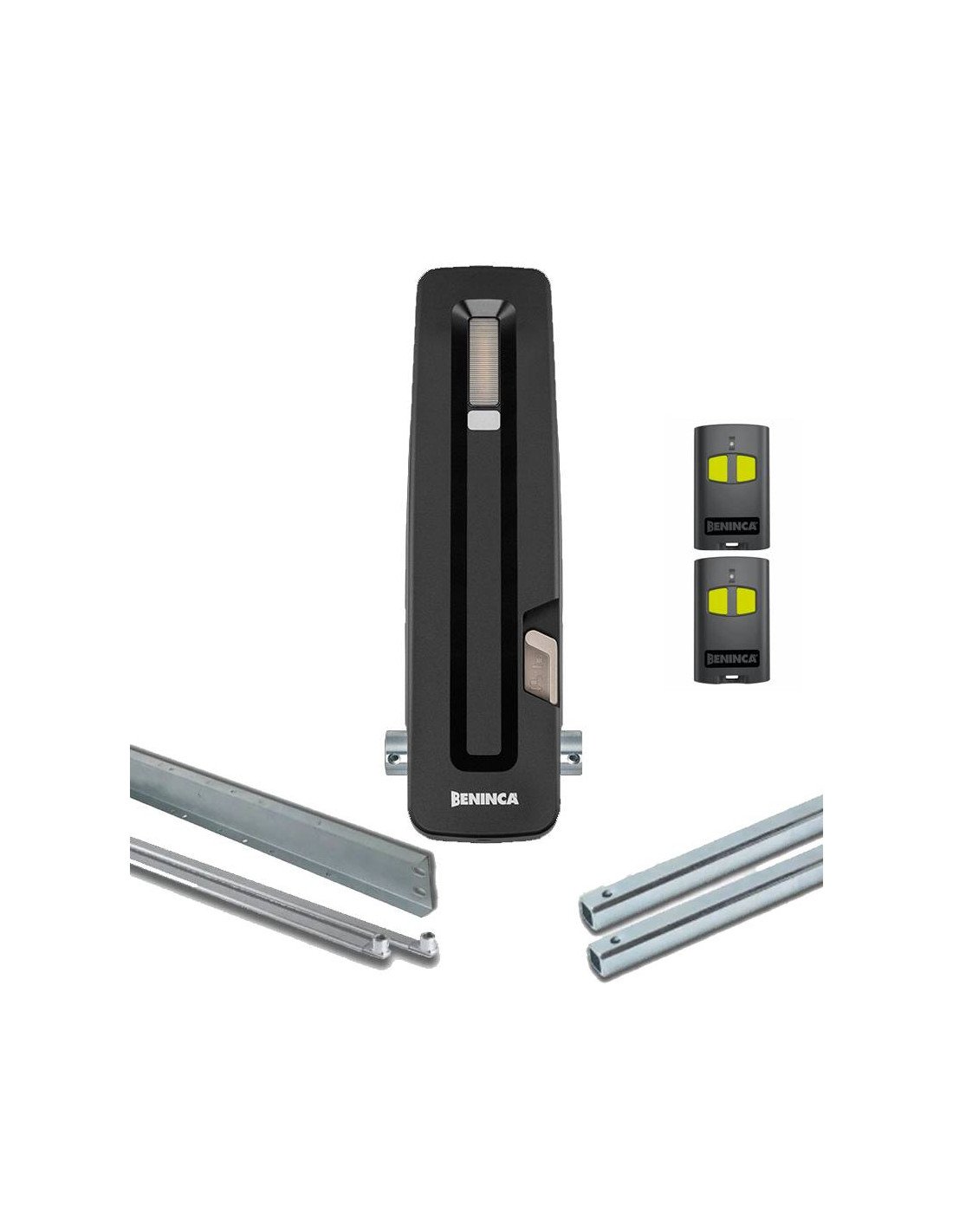

• 1x MARK (959002795): Motor eletromecânico 24 com central CP.MARK.
• 1x MARK.P160 (962303118): 1600 mm de revestimento ou suporte.
• 1x MARK.D (9099037): Par de braços retos com concha quadrada 20x20 não.
• 1x MARK.T180 (9868038): Par de tubos quadrados 20x20x1800 mm, espessura de 2,5 mm, com suporte.
• 2x TO.GO2VA (9863173)Transmissor RollingCode 433 MHz 2 canais
