516,67 €

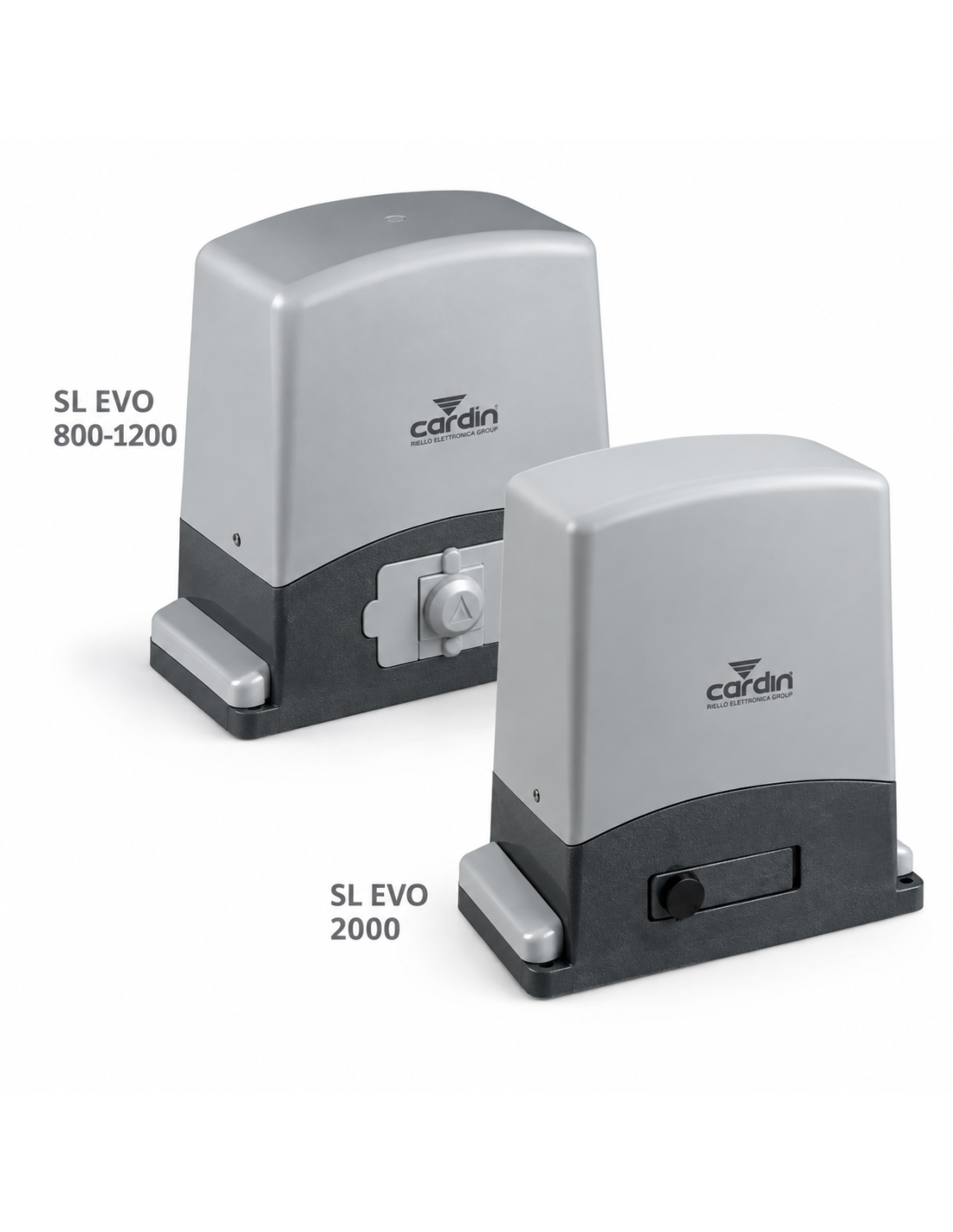

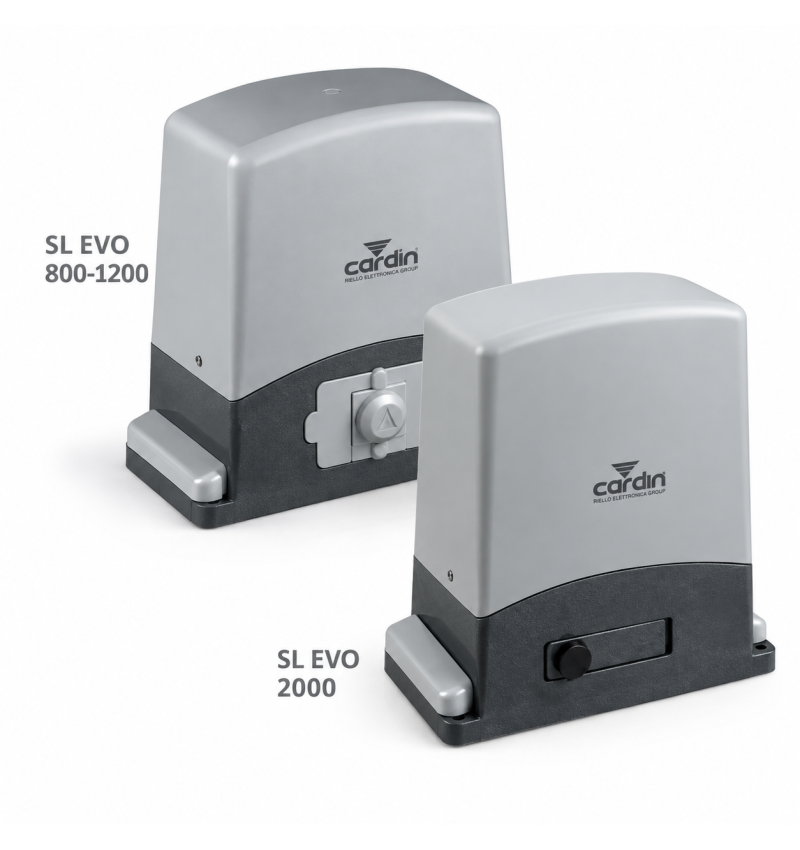

Motor corredera Cardin SL EVO 230Vac, disponible en versiones EVO800, EVO1200 y EVO2000 para puertas de hasta 800, 1.200 o 2.000 kg. Motorreductor en baño de aceite con central T101 integrada, encoder, finales de carrera magnéticos, desaceleración y conexión para receptor Open Collector. Seleccione el modelo en el desplegable.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
La gama Cardin SL EVO está formada por motorreductores electromecánicos de 230Vac para puertas correderas, especialmente indicados para instalaciones residenciales, comunitarias e industriales que requieren un automatismo robusto y de uso intensivo.
En este producto puede seleccionar mediante el desplegable entre los modelos SL EVO800, SL EVO1200 y SL EVO2000, para puertas correderas de hasta 800, 1.200 o 2.000 kg respectivamente.
Los tres modelos incorporan central electrónica T101, encoder antiaplastamiento, finales de carrera magnéticos, regulación de fuerza y desaceleración electrónica en apertura y cierre.
Los motorreductores SL EVO800, SL EVO1200 y SL EVO2000 trabajan con el sistema mecánico lubricado en baño de aceite, reduciendo el desgaste interno y favoreciendo un funcionamiento constante en instalaciones con una elevada frecuencia de maniobra.
El receptor de radio Open Collector no está incluido y debe seleccionarse por separado según el sistema de mandos que se desee utilizar.
SL EVO800: para puertas correderas de hasta 800 kg.
SL EVO1200: para puertas correderas de hasta 1.200 kg.
SL EVO2000: para puertas correderas industriales de hasta 2.000 kg.
| Modelo | Puerta máx. | Alimentación | Uso |
|---|---|---|---|
| SL EVO800 | 800 kg | 230Vac | Intensivo |
| SL EVO1200 | 1.200 kg | 230Vac | Intensivo |
| SL EVO2000 | 2.000 kg | 230Vac | Industrial |
✓ Motor electromecánico de 230Vac.
✓ Central electrónica T101 incorporada.
✓ Encoder para control del movimiento y sistema antiaplastamiento.
✓ Regulación de la fuerza de empuje y sensibilidad.
✓ Autoaprendizaje de los parámetros de funcionamiento.
✓ Desaceleración electrónica en apertura y cierre.
✓ Arranque y parada controlados.
✓ Finales de carrera magnéticos.
✓ Motorreductor lubricado en baño de aceite.
✓ Doble entrada dedicada para bandas de seguridad resistivas 8,2 kΩ.
✓ Posibilidad de funcionamiento Master / Slave para instalaciones con dos puertas correderas sincronizadas.
✓ Preparado para módulo Bluetooth opcional para configuración y control.
✓ Preparado para receptor enchufable Open Collector.
✓ Sistema de desbloqueo manual mediante llave para liberar la puerta en caso de ausencia de alimentación.
| Característica | EVO800 | EVO1200 | EVO2000 |
|---|---|---|---|
| Alimentación | 230Vac | 230Vac | 230Vac |
| Peso máx. puerta | 800 kg | 1.200 kg | 2.000 kg |
| Potencia máxima | 800 W | 1.100 W | 1.000 W |
| Corriente máxima | 3,5 A | 5,5 A | 4,3 A |
| Par nominal | 24 Nm | 45 Nm | 50 Nm |
| Empuje máximo | 640 N | 1.200 N | 1.400 N |
| Velocidad puerta | 10 m/min | 10 m/min | 10 m/min |
| Ciclo de trabajo | 60 % | 60 % | 60 % |
| Encoder | Sí | Sí | Sí |
| Finales de carrera | Magnéticos | Magnéticos | Magnéticos |
| Central incorporada | T101 | T101 | T101 |
| Lubricante | TS20 | TS40 | TS60 |
| Grado de protección | IP44 | IP44 | IP44 |
Los modelos SL EVO800, EVO1200 y EVO2000 disponen de un sistema reductor lubricado en baño de aceite.
Este sistema ayuda a mantener una lubricación constante de los componentes mecánicos y reduce el desgaste interno, siendo especialmente interesante en puertas con una elevada frecuencia de uso.
Cardin dispone además del calentador opcional HOT, pensado para ayudar a mantener el aceite a una temperatura adecuada en instalaciones sometidas a bajas temperaturas.
Los motores incorporan encoder, utilizado por la central para controlar el movimiento de la puerta y gestionar la detección de obstáculos.
La electrónica permite ajustar la fuerza de empuje y sensibilidad y dispone de funciones de desaceleración en las fases finales de apertura y cierre.
La instalación deberá completarse con los dispositivos de seguridad necesarios de acuerdo con las características de la puerta.
Los motores están preparados para instalar un receptor enchufable Open Collector, pero el receptor de radio no está incluido con el motor individual.
Esto permite seleccionar el receptor y los mandos Cardin adecuados según la frecuencia y sistema de radio deseados.
La gama está preparada para incorporar un módulo Bluetooth opcional.
Mediante el módulo compatible pueden realizarse funciones de configuración, control e intercambio de información con los sistemas Cardin compatibles.
La central permite configurar dos automatismos en modo Master / Slave.
Esta función resulta especialmente útil para instalaciones formadas por dos puertas correderas enfrentadas que deben funcionar de forma sincronizada.

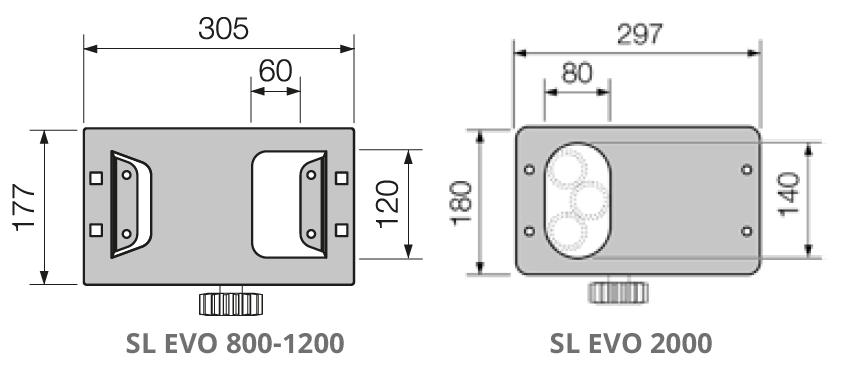

| Modelo | Dimensiones aproximadas |
|---|---|
| SL EVO800 | 305 × 177 × 120 mm |
| SL EVO1200 | 305 × 177 × 120 mm |
| SL EVO2000 | 297 × 180 × 140 mm |
Los pesos máximos indicados corresponden a puertas que se desplazan de forma regular, equilibrada y correctamente mantenida. Si existen rozamientos, desniveles, ruedas deterioradas o defectos en la guía, deberá corregirse previamente la mecánica de la puerta antes de seleccionar el automatismo.
■ Receptor Cardin Open Collector – para control mediante mandos a distancia.
■ Mandos Cardin compatibles – según el receptor instalado.
■ MODBT / MODBT2 – módulo Bluetooth opcional.
■ HOT – calentador electrónico para mantener la temperatura del aceite en ambientes fríos.
■ CP/EVO – base de fijación a obra.
■ KIT SBLESTEVO – sistema de desbloqueo exterior mediante cable.
■ Cremallera M4 – necesaria para transmitir el movimiento del piñón a la puerta.
■ Fotocélulas y bandas de seguridad 8,2 kΩ – para completar los dispositivos de seguridad de la instalación.
■ 1 × motorreductor Cardin SL EVO, en la versión seleccionada: EVO800, EVO1200 o EVO2000.
■ Central electrónica T101 integrada.
■ Sistema de desbloqueo manual.
No incluye receptor de radio, mandos, cremallera, fotocélulas, lámpara destellante ni demás accesorios.
