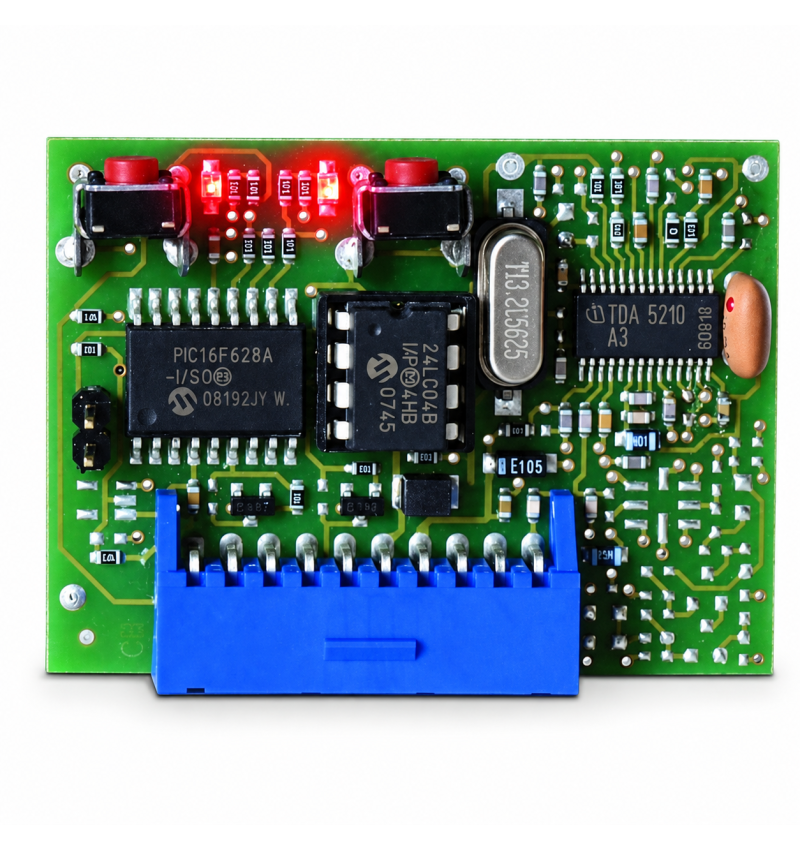

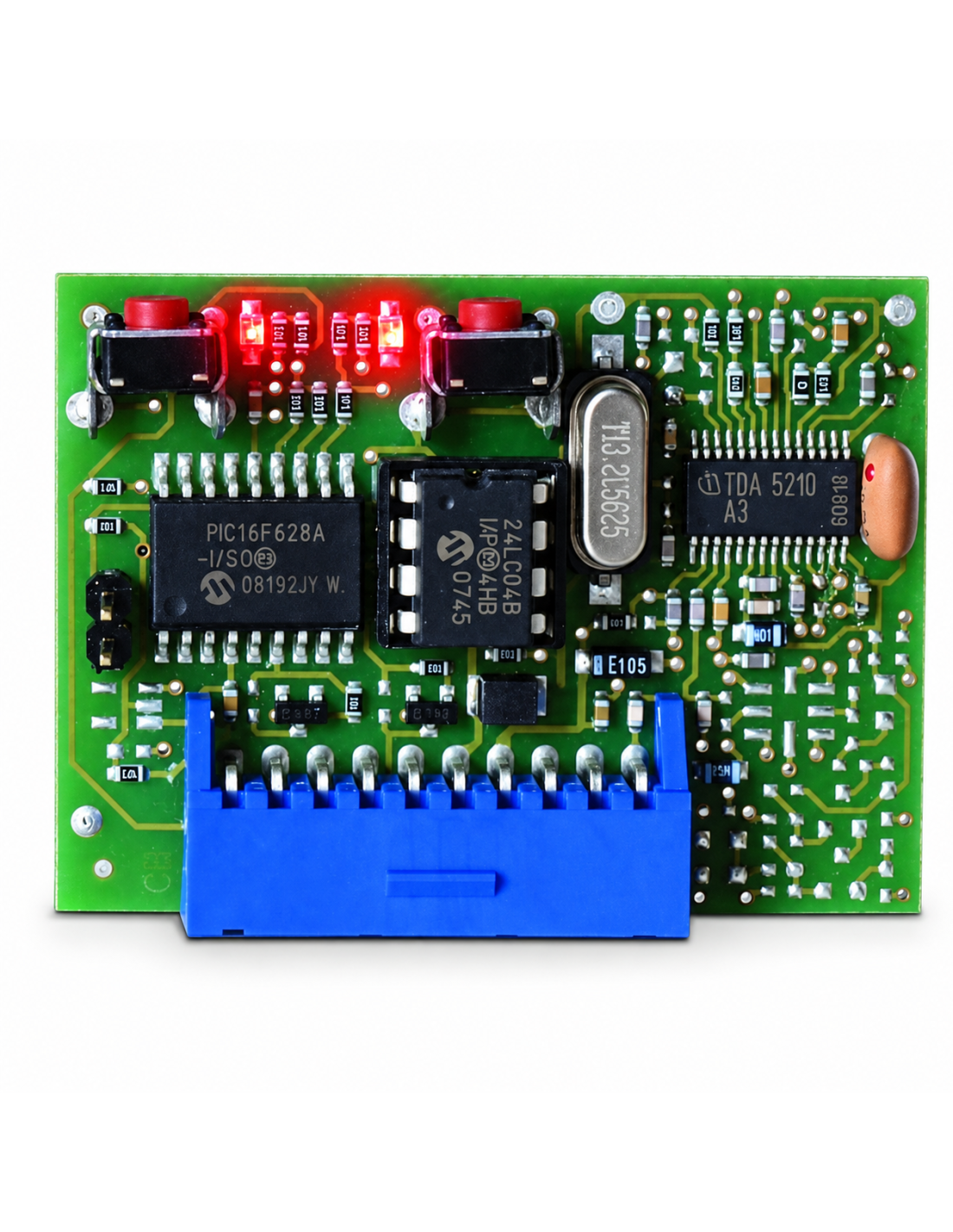

Receptor Cardin EDGE OC2 433,92 MHz 2 canales Open Collector
Cardin / Telcoma
OC2
43,00 €
Impuestos excluidos
52,03 €
IVA incluido
Receptor enchufable Cardin EDGE OC2 de 2 canales a 433,92 MHz con salidas Open Collector para centrales compatibles. Alimentación 5Vdc y memoria para 163 mandos, ampliable hasta 675. Compatible con mandos EDGE y antiguos TANGO compatibles.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Receptor enchufable Cardin EDGE OC2 de 2 canales 433,92 MHz
El Cardin EDGE OC2 es una tarjeta receptora enchufable de 2 canales para centrales electrónicas Cardin / Telcoma preparadas para receptores con salidas Open Collector.
Trabaja a una frecuencia de 433,92 MHz y está diseñado principalmente para utilizarse con mandos Cardin de la serie EDGE.
También mantiene compatibilidad con transmisores de la antigua serie TANGO, siempre que correspondan a las versiones compatibles de código fijo.
El receptor dispone de 2 canales y se conecta directamente en el alojamiento previsto de la central electrónica, recibiendo de esta una alimentación de 5 Vdc.
Con la memoria estándar permite memorizar hasta 163 códigos, pudiendo ampliar la capacidad hasta 675 códigos mediante una memoria 24LC16 compatible.
Receptor Open Collector de 2 canales
✓ Tarjeta enchufable Cardin EDGE OC2.
✓ 2 canales.
✓ Frecuencia 433,92 MHz.
✓ Salidas Open Collector.
✓ Alimentación a 5 Vdc directamente desde la central.
Mandos compatibles
El receptor EDGE OC2 está diseñado para trabajar con transmisores Cardin de la serie EDGE.
También es compatible con determinados mandos de la serie anterior TANGO.
No es compatible con transmisores TANGO Rolling Code ni con la serie TangoSW.
Importante: no es un receptor universal de relés
El EDGE OC2 utiliza salidas Open Collector y debe instalarse en una central electrónica preparada específicamente para este tipo de receptor enchufable.
No debe conectarse directamente como si fuera un receptor externo convencional de 12/24V con contactos NO/NC. Antes de realizar el pedido, compruebe que la central dispone del conector compatible para receptor Open Collector.
Características principales
✓ Receptor enchufable Cardin / Telcoma EDGE OC2.
✓ 2 canales de salida.
✓ Salidas electrónicas Open Collector.
✓ Frecuencia de radio 433,92 MHz.
✓ Sistema de autoaprendizaje de mandos.
✓ Compatible con transmisores EDGE.
✓ Compatible con transmisores anteriores TANGO según versión.
✓ Alimentación 5 Vdc.
✓ Consumo en reposo de aproximadamente 12 mA.
✓ Capacidad estándar de 163 códigos.
✓ Capacidad ampliable hasta 675 códigos con memoria 24LC16 compatible.
Características técnicas Cardin EDGE OC2
| Característica | EDGE OC2 |
|---|---|
| Fabricante | Cardin / Telcoma |
| Modelo | EDGE OC2 |
| Tipo | Receptor enchufable |
| Número de canales | 2 canales |
| Tipo de salida | Open Collector |
| Frecuencia | 433,92 MHz |
| Alimentación | 5 Vdc |
| Consumo en reposo | 12 mA |
| Temperatura de funcionamiento | -20 °C / +60 °C |
| Memoria estándar 24LC04 | 163 códigos |
| Memoria ampliada 24LC16 | Hasta 675 códigos |
| Programación | Autoaprendizaje |
Capacidad de memoria
Con la memoria 24LC04, el receptor EDGE OC2 puede almacenar hasta 163 códigos.
Mediante una memoria 24LC16 compatible, la capacidad puede aumentarse hasta 675 transmisores.
Funcionamiento de los canales
El receptor dispone de 2 salidas Open Collector. Al recibir un código previamente memorizado, la salida correspondiente activa la función asignada por la central electrónica.
Habitualmente, el primer canal se utiliza para la función Paso a Paso / START, aunque la función final dependerá de la central donde esté instalado.
Consulte siempre el manual de la central para comprobar qué funciones están asignadas a cada canal del receptor.
Compatibilidad con centrales Cardin / Telcoma
El EDGE OC2 está diseñado para instalarse en centrales Cardin / Telcoma predispuestas para receptor enchufable Open Collector.
Entre las gamas Cardin actuales existen centrales que incorporan este tipo de alojamiento, como determinadas configuraciones de automatismos SL EVO.
Antes del pedido, compruebe siempre en el manual de la central que admite un receptor OC / Open Collector a 5Vdc.
Memorización de mandos
La programación se realiza mediante el sistema de autoaprendizaje del receptor.
Para memorizar un mando en el primer canal se utiliza el pulsador de programación P1 del receptor, siguiendo posteriormente la transmisión desde el mando EDGE compatible.
Durante la programación, Cardin recomienda mantener aproximadamente 50 cm de distancia entre el mando y el receptor.
Para programación de canales adicionales, borrado de memoria o sustitución de la memoria, consulte el manual específico del EDGE OC2.
Compatibilidad con antiguos mandos TANGO
El EDGE OC2 es compatible con transmisores de la antigua serie TANGO, pero no con versiones Rolling Code ni TangoSW. Antes de sustituir un receptor antiguo, compruebe la referencia exacta del mando que utiliza actualmente.
Manual de instrucciones
Contenido del suministro
■ 1 × tarjeta receptora Cardin EDGE OC2 de 2 canales.
Mandos a distancia no incluidos.
