Receptor de borda do cardio OC2 433,92 MHz 2 canais Coletor aberto

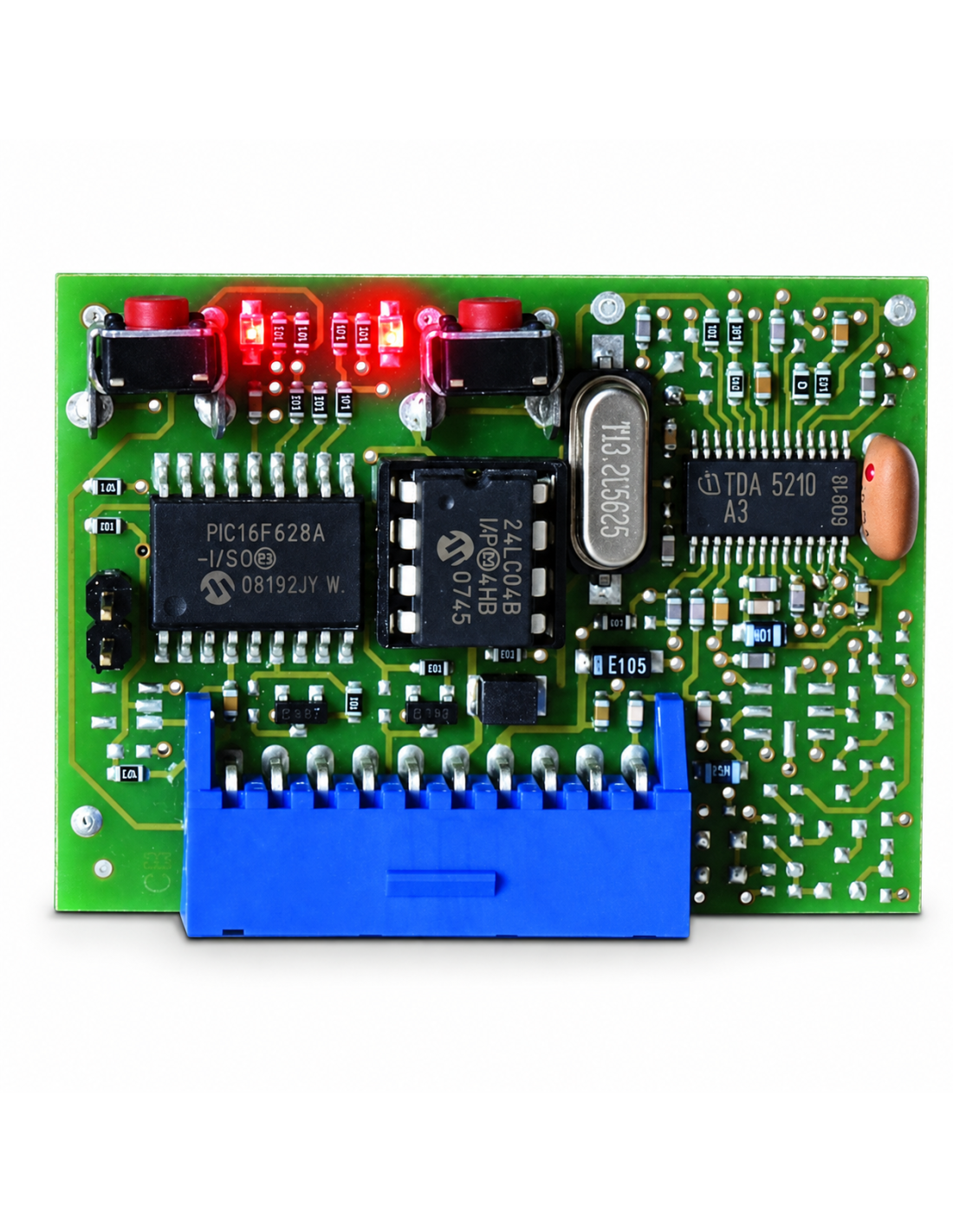

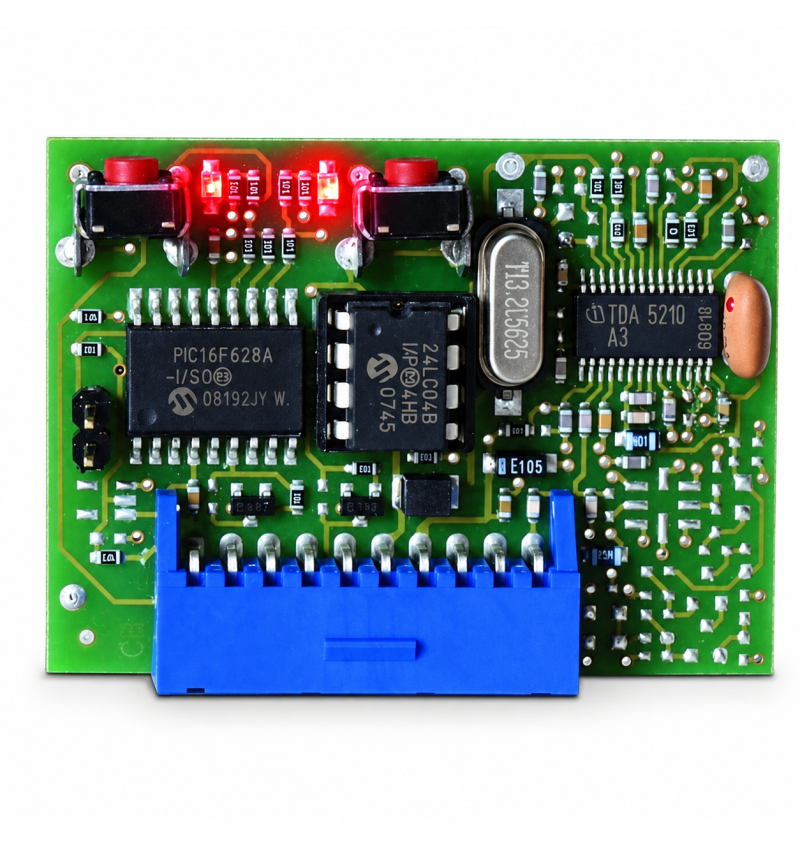

Receptor Plug-in de 2 canais Cardin Edge OC2 433,92 MHz

A Cardin Edge Oc2 é uma cartão de recebimento de 2 canais para plantas de energia eletrônicas cardin / Telcoma preparado para receptores com saídas Coletor aberto.

Trabalhar a uma frequência de 433,92 MHz e é projetado principalmente para ser usado com controle de cardio da série de borda.

Também mantém a compatibilidade com os transmissores do série antiga do tango, contanto que correspondam às versões compatíveis do código fixo.

O receptor tem 2 canais e conecta-se diretamente na habitação esperada da planta eletrônica, recebendo desta alimentação 5 VDC.

Com memória padrão permite memorizar 163 códigos, sendo capaz de expandir a capacidade 675 códigos por uma memória compatível 24LC16.

Coletor de 2 canais do receptor aberto

✓ Cartão de plug-in Cardin Edge Oc2.

✓ 2 canais.

✓ Frequência 433,92 MHz.

✓ Saídas Coletor aberto.

✓ Alimentação 5 VDC diretamente da central.

O receptor BORDA OC2 ele é projetado para trabalhar com transmissores cardin do série de borda.

Também é compatível com certos controles do série anterior tango.

Não é compatível com os transmissores de código de rolagem de tango ou a série TangoSw.

Importante: não é um receptor de relés universais

A O OC2 da borda usa saídas de coletor aberto e deve ser instalado em uma estação eletrônica preparado especificamente para este tipo de receptor de plug-in.

Não deve ser conectado diretamente como se fosse um receptor externo convencional de 12 / 24V com contatos NO / NC. Antes de colocar o pedido, verifique se o painel de controle possui o conector compatível para o receptor de coletor aberto.

✓ Receptor Plug-in Cardin / Telcoma BORDA OC2.

✓ 2 canais de saída.

✓ Saídas eletrônicas Coletor aberto.

✓ Frequência de rádio 433,92 MHz.

✓ controle de auto-aprendizagem.

✓ Compatível com transmissores BORDA.

✓ Compatível com transmissores anteriores TANGO de acordo com a versão.

✓ 5 VDC.

✓ Consumo de Aproximação de aproximadamente 12 m.

✓ Capacidade padrão de 163 códigos.

✓ Capacidade expansível 675 códigos com memória de 24lc16 compatível.

Memória 24LC04, o receptor de Oc2 de borda pode armazenar 163 códigos.

Por meio de uma memória 24LC16 compatível, a capacidade pode ser aumentada até 675 transmissores.

O receptor tem 2 saídas de coletor aberto. Ao receber um código memorizado anteriormente, a saída correspondente ativa a função atribuída pela usina eletrônica.

Normalmente, o primeiro canal é usado para função Passo a passo / COMEÇAR, embora a função final dependa da planta onde ela está instalada.

Sempre consulte o manual central para verificar quais funções são atribuídas a cada canal receptor.

A borda OC2 é projetada para ser instalada em cARDIN CENTRAL / Telcoma predisposto para receptor de coletor aberto escascável.

Entre os atuais faixas cardin existem centrais que incorporam esse tipo de acomodação, conforme certas configurações de automação SL EVO.

Antes do pedido, sempre verifique o Manual Central que suporta um receptor de coletor OC / Open para 5VDC.

A programação é feita através do sistema de auto-aprendizagem do receptor.

Para memorizar um controle no primeiro canal, o botão de programação é usado P1 do receptor, posteriormente após a transmissão do comando compatível.

Durante a programação, o Cardin recomenda manter aproximadamente 50 cm de distância entre o comando e o receptor.

Para programar canais adicionais, exclusão de memória ou substituição de memória, consulte o manual específico da borda OC2.

Compatibilidade com controles antigos Tango

A O OC2 de borda é compatível com os transmissores da antiga série de tango, mas não com código de rolamento ou versões de tanguinosw. Antes de substituir um receptor antigo, verifique a referência exata do comando que você usa atualmente.

Baixe o cardio manual OC2 / FM400 OC2 / Noire OC2 em PDF

■ 1 × cardin Edge Oc2 cartão receptor de 2 canais.
Controles remotos não incluídos.
