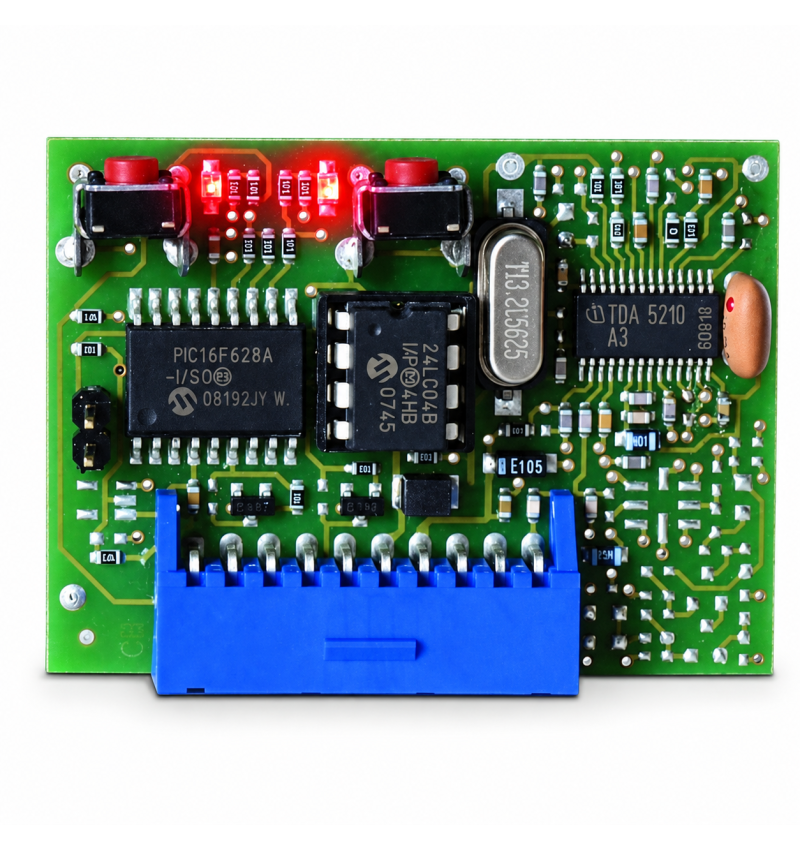

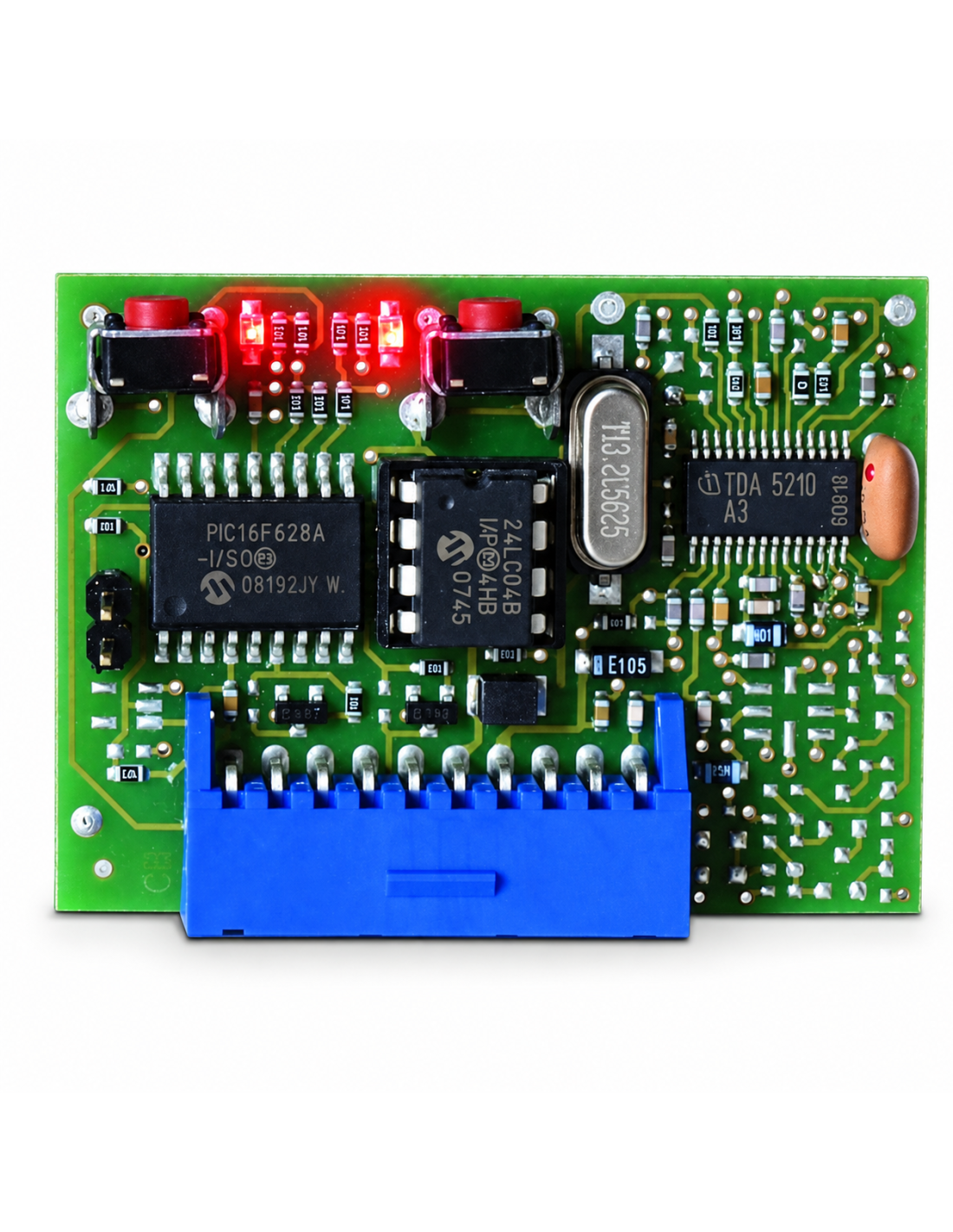

Cardin Edge Receiver OC2 433,92 MHz 2 canaux ouverts collectionneur

Récepteur de plug-in de carte de cardin à 2 canaux 433,92 MHz

Les Cardin Edge OC2 est une carte de réception de plug-in à 2 canaux pour les centrales électroniques cardin / Telcoma préparé pour les récepteurs avec des sorties Collecteur ouvert.

Travailler à une fréquence de 433,92 MHz et est principalement conçu pour être utilisé avec contrôle Cardin de la série Edge.

Il maintient également la compatibilité avec les émetteurs de la série de tango antique, tant qu'ils correspondent aux versions compatibles du code fixe.

Le récepteur a 2 canaux et se connecte directement au boîtier attendu de l'usine électronique, recevant de cette alimentation 5 VDC.

Avec la mémoire standard vous permet de mémoriser 163 codes, être capable d'élargir la capacité 675 codes par une mémoire compatible 24LC16.

Collecteur à 2 canaux de récepteur ouvert

✓ Carte de plug-in Cardin Edge OC2.

✓ 2 canaux.

✓ Fréquence 433,92 MHz.

✓ Sorties Collecteur ouvert.

✓ Alimentation 5 VDC directement du Centre.

Le récepteur EDGE OC2 il est conçu pour fonctionner avec des émetteurs cardin de la série de bords.

Il est également compatible avec certains contrôles de la série précédente tango.

Il n'est pas compatible avec les émetteurs de code Rolling Tango ou la série Tangosw.

IMPORTANT: Ce n'est pas un récepteur de relais universel

Les Edge OC2 utilise des sorties de collecteur ouvert et doit être installé dans une station électronique préparé spécifiquement pour ce type de récepteur de plug-in.

Il ne doit pas être connecté directement comme s'il s'agissait d'un récepteur externe classique 12 / 24V avec des contacts NO / NC. Avant de passer la commande, vérifiez que le panneau de commande est compatible le connecteur pour le récepteur de collecteur ouvert.

✓ Récepteur de plug-in Cardin / Telcoma EDGE OC2.

✓ 2 canaux de sortie.

✓ Sorties électroniques Collecteur ouvert.

✓ Radio-fréquence 433,92 MHz.

✓ self-learning control.

✓ Compatible avec les émetteurs BORD.

✓ Compatible avec les émetteurs précédents TANGO selon la version.

✓ 5 VDC.

✓ Consommation approximative d'environ 12 m.

✓ Capacité standard de 163 codes.

✓ Capacité extensible jusqu'à 675 codes avec mémoire compatible 24LC16.

Mémoire 24LC04, le récepteur OC2 Edge peut stocker 163 codes.

Au moyen d'une mémoire 24LC16 Compatible, la capacité peut être augmentée jusqu'à ce que 675 émetteurs.

Le récepteur a 2 sorties de collecteur ouvert. Lors de la réception d'un code précédemment mémorisé, la sortie correspondante active la fonction attribuée par la centrale électrique.

Habituellement, le premier canal est utilisé pour fonction Étape par étape / DÉPART, bien que la fonction finale dépendra de la plante où elle est installée.

Consultez toujours le manuel central pour vérifier les fonctions attribuées à chaque canal de récepteur.

Le bord OC2 est conçu pour être installé dans cARDIN CENTRAL / Telcoma prédisposé pour le récepteur de collecteur ouvert ecubable.

Parmi les gammes Cardin actuelles, y a-t-il des centraux qui incorporent ce type d'hébergement, comme certaines configurations d'automatisation SL EVO.

Avant la commande, vérifiez toujours le manuel central qui prend en charge un récepteur de collecteur OC / Ouvert à 5VDC.

La programmation est effectuée via le système de auto-apprentissage du récepteur.

Pour mémoriser un contrôle dans la première chaîne, le bouton de programmation est utilisé P1 du récepteur, suivant ensuite la transmission de la commande de bord compatible.

Pendant la programmation, Cardin recommande de rester approximativement 50 cm de distance entre la commande et le récepteur.

Pour la programmation des canaux supplémentaires, la suppression de la mémoire ou le remplacement de la mémoire, reportez-vous au manuel spécifique de l'EDGE OC2.

Compatibilité avec des contrôles anciens tango

Les EDGE OC2 est compatible avec les émetteurs de la vieille série Tango, mais pas avec des versions de code roulant ou de tangosw. Avant de remplacer un ancien récepteur, vérifiez la référence exacte de la commande que vous utilisez actuellement.

Télécharger Manuel Cardin Edge OC2 / FM400 OC2 / Noire OC2 au PDF

■ 1 × carte de récepteur OC2 Cardin Edge de 2 canaux.
Télécommandes non incluses.
