Cuadro de maniobras analógico Erreka PUMA para motores 230V

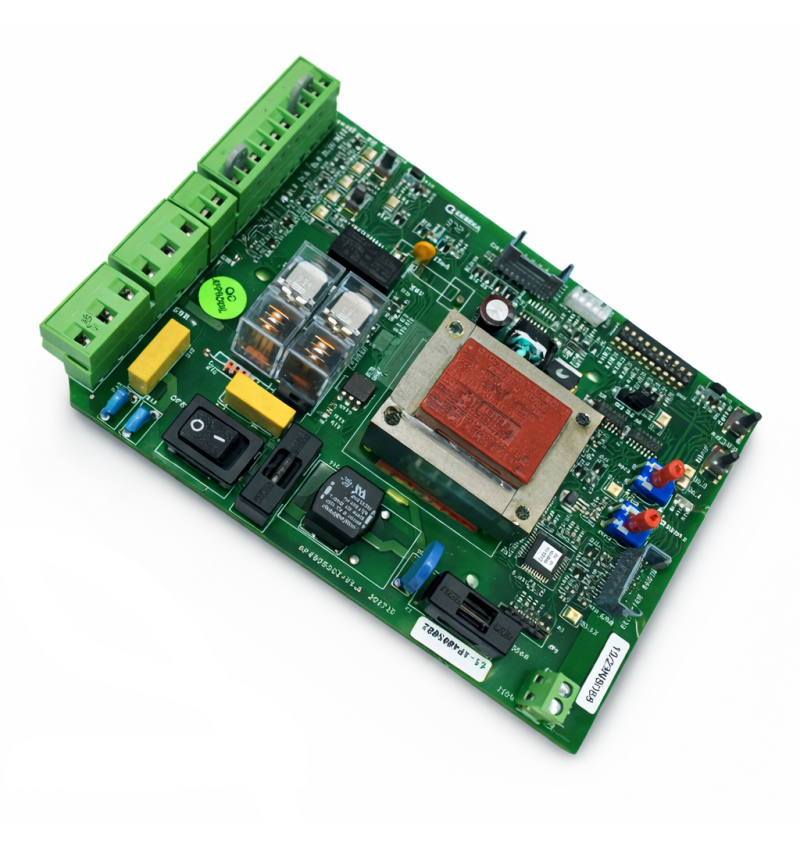

El cuadro de maniobras Erreka PUMA es una central de control analógica diseñada para la gestión de motores corredera monofásicos Erreka PUMA PUS400EC de 230V.

Este cuadro electrónico permite controlar un motor de hasta 600 W e incorpora funciones avanzadas como detección de obstáculos mediante encoder, paro suave en apertura y cierre para evitar golpes y rebotes, y gestión completa de entradas de seguridad.

La programación se realiza de forma rápida mediante potenciómetros y DIP-switch, permitiendo ajustar parámetros como el tiempo de espera antes del cierre automático o el comportamiento de las entradas de seguridad.

El cuadro Erreka PUMA dispone además de zócalo de 6 pines para receptor de radio, compatible con las tarjetas IRRE2, IRRE2-250 o RSD, permitiendo el uso de mandos a distancia Erreka KUMA o IRIS. También incluye salida para lámpara de señalización a 230V y conexión para tarjeta de gestión de semáforos.

Gracias a sus indicadores LED integrados, es posible visualizar fácilmente el estado de las entradas y realizar diagnósticos rápidos durante la instalación o el mantenimiento.

Características principales

• Cuadro de maniobras analógico para motores de puerta automática
• Alimentación para motor monofásico de 230V
• Potencia máxima de motor: 600 W
• Programación mediante potenciómetros y DIP-switch
• Función de detección de obstáculos mediante encoder
• Paro suave en apertura y cierre
• Entradas para finales de carrera por sensor Hall o externos
• Entrada de seguridad de cierre
• Gestión de start y apertura peatonal vía radio
• Visualización del estado de entradas mediante LED
• Salida para lámpara de señalización 230V
• Interruptor de encendido/apagado integrado
• Conector para tarjeta de semáforos
• Zócalo de 6 pines para receptores IRRE2 / IRRE2-250 / RSD
• Compatible con mandos Erreka KUMA y ERREKA IRIS

Características técnicas

• Alimentación: 230V – 50/60 Hz
• Carga máxima motor: 600 W
• Salida accesorios: 24 Vac / 0,315 A
• Salida lámpara señalización: 230 Vac / 5 A
• Regulación tiempo de espera: hasta 90 segundos

Documentación

Manual de instrucciones Erreka PUMA

Guía rápida Erreka PUMA
