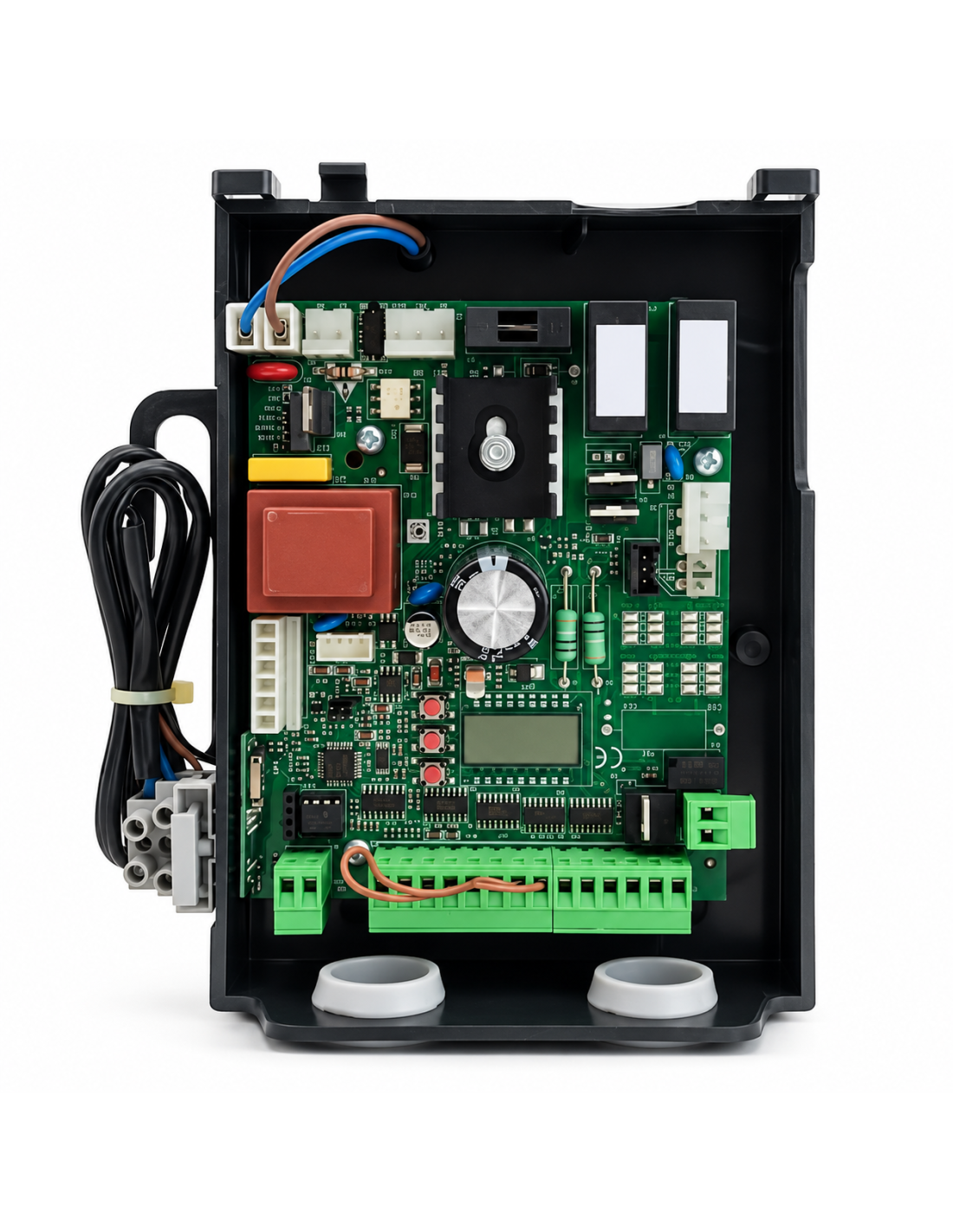

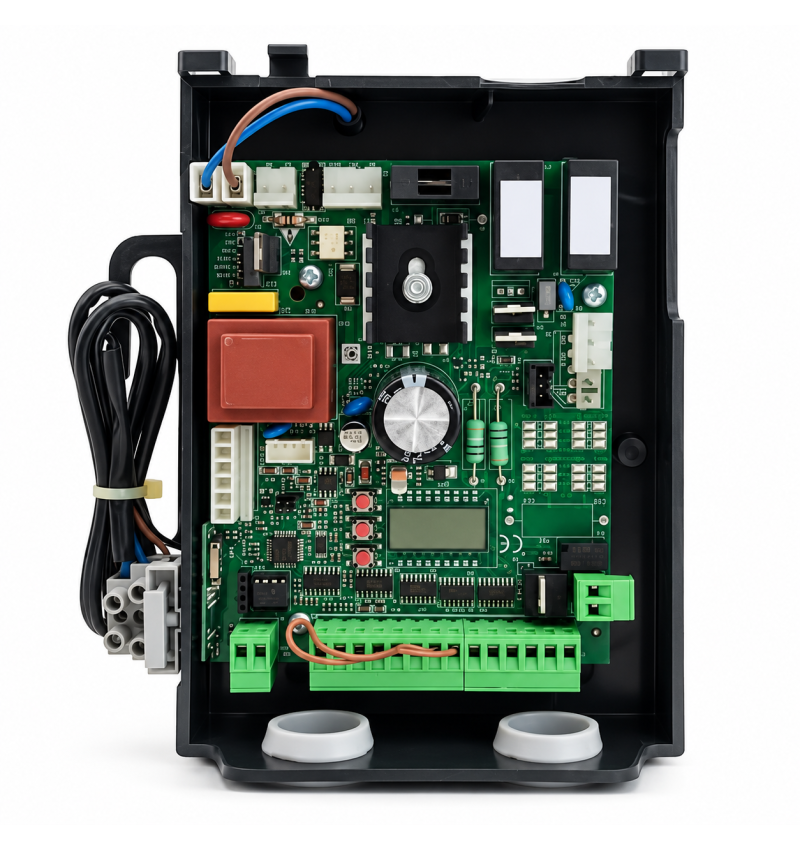

Cuadro de mando Beninca CP.B24ESA para BULL424ESA / BULL624ESA
9686693
141,70 €
Impuestos excluidos
171,46 €
IVA incluido
Cuadro de mando Beninca CP.B24ESA ref. 9686693 de recambio para motores correderos BULL424ESA y BULL624ESA. Central para motor de 24Vdc con pantalla LCD, receptor 433,92 MHz integrado para hasta 64 mandos, gestión de encoder, STC System y seguridad antiaplastamiento.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Cuadro de mando Beninca CP.B24ESA para BULL424ESA y BULL624ESA
La Beninca CP.B24ESA, referencia 9686693, es la central electrónica de recambio utilizada en los motores para puertas correderas Benincà BULL424ESA y BULL624ESA.
Está diseñada para gestionar 1 motor de 24Vdc e incorpora las funciones de programación, control del encoder, regulación electrónica de fuerza, desaceleraciones y gestión de los dispositivos de seguridad del automatismo.
La central dispone de pantalla LCD integrada para facilitar la configuración y diagnóstico, además de un receptor de radio 433,92 MHz incorporado con memoria para hasta 64 transmisores compatibles.
Está especialmente indicada como recambio de la placa original cuando la electrónica del BULL424ESA o BULL624ESA presenta una avería y el resto del motor se encuentra en buen estado.
Compatibilidad
✓ Benincà BULL424ESA
✓ Benincà BULL624ESA
Importante: comprobar la versión ESA
La referencia 9686693 / CP.B24ESA corresponde a los modelos BULL424ESA y BULL624ESA. No debe darse por compatible automáticamente con otras versiones como BULL424SE, BULL624SE, BULL424SW, BULL624SW u otras generaciones de la gama BULL. Compruebe la referencia de la placa instalada antes del pedido.
Central para motor de 24Vdc
La CP.B24ESA controla un motor de 24Vdc.
El automatismo completo se conecta a una alimentación de red de 230Vac 50/60 Hz, utilizando el transformador correspondiente del motor para alimentar la electrónica y el motor a baja tensión.
Características principales
✓ Central electrónica original Benincà CP.B24ESA.
✓ Referencia de recambio 9686693.
✓ Para 1 motor corredero de 24Vdc.
✓ Compatible con BULL424ESA y BULL624ESA.
✓ Pantalla LCD integrada para programación.
✓ Receptor de radio 433,92 MHz integrado.
✓ Memoria para hasta 64 transmisores.
✓ Compatible con codificación ARC Advanced Rolling Code.
✓ Gestión de encoder.
✓ Sistema de control inteligente de potencia STC System.
✓ Sistema de ahorro energético ESA System.
✓ Detección amperimétrica para función antiaplastamiento.
✓ Regulación electrónica del par.
✓ Desaceleraciones regulables.
✓ Función de autoajuste / autoset de parámetros.
✓ Entrada para apertura peatonal.
✓ Entrada Paso a Paso, STOP y dispositivos de seguridad.
✓ Entrada para banda sensible N.C. o resistiva 8K2.
✓ Entradas separadas para fotocélulas.
✓ Dos salidas auxiliares configurables.
✓ Contador de maniobras y aviso de mantenimiento.
✓ Protección mediante contraseña de acceso a programación.
Características técnicas CP.B24ESA
| Característica | CP.B24ESA |
|---|---|
| Fabricante | Benincà |
| Modelo | CP.B24ESA |
| Referencia | 9686693 |
| Aplicación | 1 motor corredera |
| Alimentación de red | 230Vac 50/60 Hz |
| Salida motor | 1 motor 24Vdc |
| Corriente máxima | 2,8 A |
| Salida accesorios | 24Vdc / 500 mA máx. |
| Receptor de radio | Integrado 433,92 MHz |
| Capacidad de memoria | 64 transmisores |
| Codificación radio | Rolling Code / ARC |
| Encoder | Sí |
| Programación | Pantalla LCD |
| Temperatura de funcionamiento | -20 °C / +50 °C |
| Grado de protección de la placa | IP30 |
Receptor de radio incorporado
La CP.B24ESA incorpora directamente un receptor de radio de 433,92 MHz, por lo que no es necesario instalar una tarjeta receptora independiente para utilizar mandos Benincà compatibles.
La memoria interna permite almacenar hasta 64 transmisores.
La central admite sistemas de codificación compatibles de Benincà, incluyendo Advanced Rolling Code (ARC).
Gestión de encoder y seguridad antiaplastamiento
La central CP.B24ESA gestiona el encoder del motor, permitiendo controlar con precisión las diferentes fases de movimiento de la puerta.
Junto con la detección amperimétrica y el STC System, la electrónica puede controlar la fuerza aplicada durante el recorrido y detectar posibles obstáculos.
También permite configurar las desaceleraciones de apertura y cierre y realizar el autoajuste de los parámetros de funcionamiento.
Entradas y dispositivos de seguridad
La CP.B24ESA dispone de conexiones para diferentes dispositivos de mando y seguridad:
✓ Entrada Paso a Paso.
✓ Entrada STOP.
✓ Entrada de apertura peatonal.
✓ Fotocélula activa durante apertura y cierre.
✓ Fotocélula activa durante el cierre.
✓ Entrada para banda sensible N.C. o 8K2.
✓ Entradas para finales de carrera del motor.
Salidas auxiliares configurables
La central dispone de dos salidas auxiliares configurables que pueden utilizarse, según programación, para funciones como:
✓ Indicador de puerta abierta.
✓ Segundo canal de radio.
✓ Luz de servicio.
✓ Luz de zona.
Sustitución de la central electrónica
Después de sustituir la CP.B24ESA puede ser necesario realizar nuevamente la configuración de parámetros, aprendizaje del recorrido, ajuste de fuerza y memorización de mandos.
Antes de realizar cualquier conexión debe desconectarse la alimentación del automatismo y respetarse el esquema eléctrico del fabricante.
Contenido del suministro
■ 1 × cuadro de mando Benincà CP.B24ESA ref. 9686693.
Motor, transformador, mandos y demás accesorios no incluidos.
