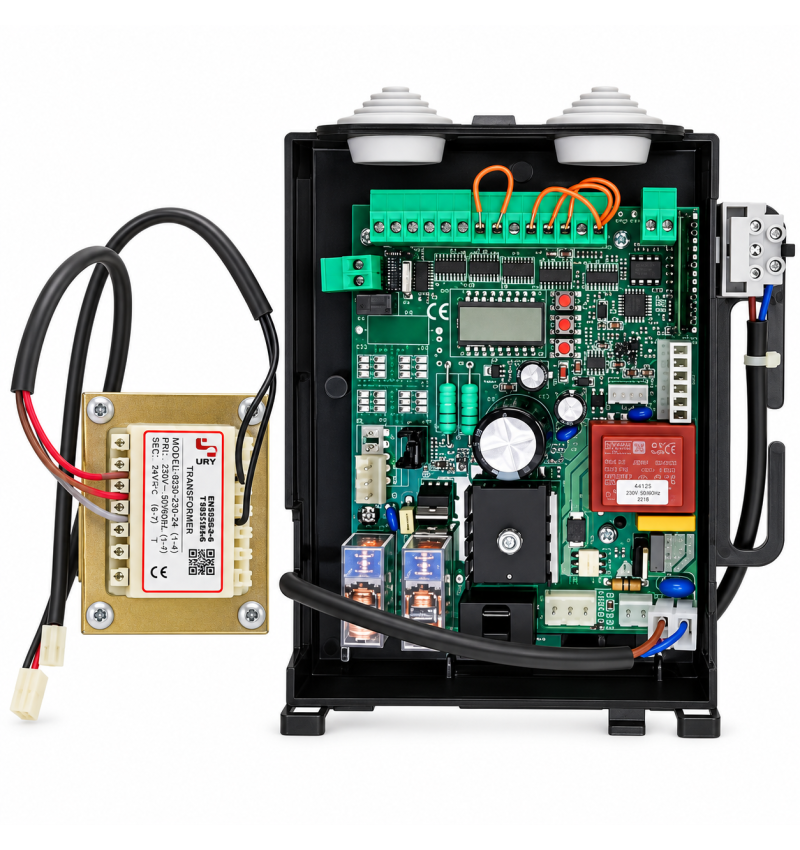

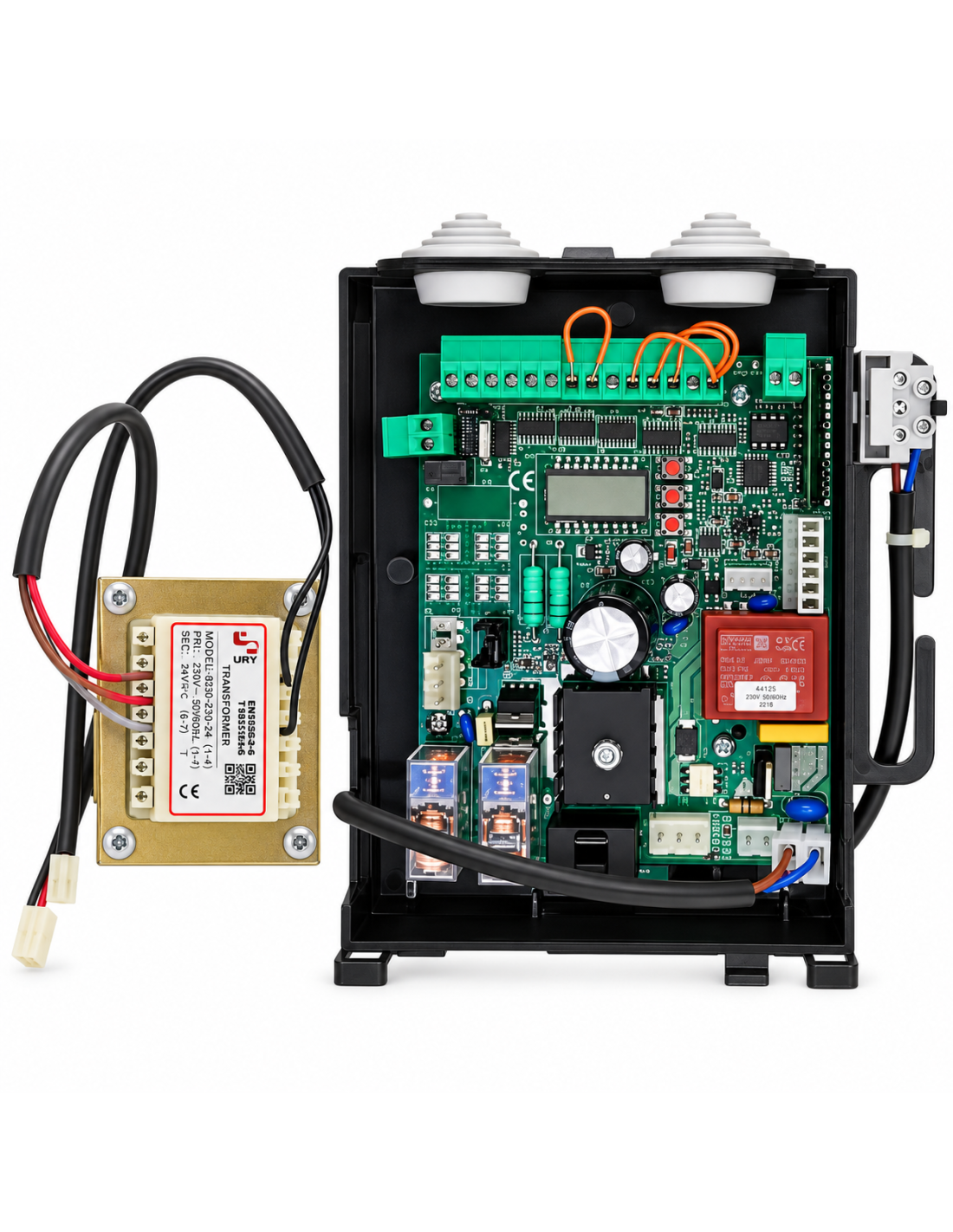

Kit Beninca CP.B24ESA + transformador 9688131 para BULL424ESA / BULL624ESA
9688131
197,60 €
Impuestos excluidos
239,10 €
IVA incluido
Kit Benincà 9688131 para motores correderos BULL424ESA y BULL624ESA. Incluye cuadro de mando CP.B24ESA y transformador de alimentación. Central para motor de 24Vdc con receptor 433,92 MHz integrado, encoder y programación electrónica.
Kit completo de recambio: incluye central electrónica CP.B24ESA + transformador.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Kit cuadro de mando Benincà CP.B24ESA + transformador para BULL424ESA / BULL624ESA
La referencia Benincà 9688131 corresponde al kit completo de recambio formado por el cuadro electrónico CP.B24ESA y su transformador de alimentación, utilizado en motores correderos Benincà BULL424ESA y BULL624ESA.
Es una solución especialmente indicada cuando se necesita sustituir tanto la central electrónica como el transformador del automatismo, evitando tener que adquirir ambos componentes por separado.
La central CP.B24ESA gestiona el motor de 24Vdc, los finales de carrera, encoder, dispositivos de seguridad y las diferentes funciones de apertura y cierre del automatismo.
Incorpora además receptor de radio de 433,92 MHz y pantalla de programación para realizar los principales ajustes de funcionamiento de la puerta.
Este producto se suministra como kit de recambio original Benincà e incluye la central electrónica y el transformador.
Diferencia entre las referencias 9688131 y 9686693
9688131: incluye central CP.B24ESA + transformador.
9686693: corresponde únicamente a la placa electrónica CP.B24ESA, sin transformador.
Compatibilidad
Este conjunto está destinado a los motores correderos:
✓ Benincà BULL424ESA
✓ Benincà BULL624ESA
Importante: comprobar la versión del motor
Antes de realizar el pedido, compruebe que el motor instalado corresponde a la versión BULL424ESA o BULL624ESA.
No debe considerarse compatible automáticamente con otras versiones de la gama BULL como BULL424SE, BULL624SE, BULL424SW, BULL624SW o BULL TURBO, ya que pueden utilizar centrales y sistemas de alimentación diferentes.
Contenido del kit Benincà 9688131
| Cant. | Componente | Descripción |
|---|---|---|
| 1 | CP.B24ESA | Cuadro de mando electrónico para motor corredero Benincà de 24Vdc. |
| 1 | Transformador | Transformador de alimentación correspondiente al conjunto BULL424ESA / BULL624ESA. |
Características principales
✓ Recambio original Benincà.
✓ Referencia 9688131.
✓ Incluye cuadro electrónico CP.B24ESA + transformador.
✓ Para motores correderos BULL424ESA y BULL624ESA.
✓ Gestión de 1 motor de 24Vdc.
✓ Alimentación de la instalación desde red de 230Vac 50/60 Hz.
✓ Pantalla integrada para programación y diagnóstico.
✓ Receptor de radio 433,92 MHz incorporado.
✓ Memoria para hasta 64 transmisores.
✓ Gestión del encoder del automatismo.
✓ Sistema de seguridad antiaplastamiento.
✓ Regulación electrónica de fuerza.
✓ Gestión de ralentizaciones en apertura y cierre.
✓ Función de autoaprendizaje / autoset.
✓ Entrada para apertura peatonal.
✓ Entradas para fotocélulas y dispositivos de seguridad.
✓ Entrada para banda sensible N.C. o resistiva 8K2.
✓ Indicada para reparación o sustitución completa del sistema electrónico de alimentación y control.
Datos del producto
| Característica | Información |
|---|---|
| Fabricante | Benincà |
| Referencia kit | 9688131 |
| Central electrónica | CP.B24ESA |
| Transformador | Incluido |
| Alimentación de red | 230Vac 50/60 Hz |
| Motor gestionado | 1 motor 24Vdc |
| Receptor radio | Integrado 433,92 MHz |
| Capacidad radio | Hasta 64 transmisores |
| Programación | Pantalla integrada |
| Encoder | Gestionado por la central |
| Temperatura de funcionamiento placa | -20 °C / +50 °C |
| Grado de protección placa | IP30 |
| Compatibilidad | BULL424ESA / BULL624ESA |
Transformador incluido
A diferencia de la referencia 9686693, este conjunto 9688131 incorpora el transformador utilizado para alimentar correctamente la electrónica y el motor de baja tensión del automatismo.
Esto convierte la referencia 9688131 en una solución especialmente útil cuando la avería afecta tanto a la central electrónica como al sistema de alimentación.
Receptor de radio integrado
La central CP.B24ESA incorpora receptor de radio de 433,92 MHz, por lo que no necesita una tarjeta receptora adicional para trabajar con transmisores Benincà compatibles.
Después de sustituir la central será necesario memorizar nuevamente los mandos que se vayan a utilizar, salvo que se transfiera una memoria compatible siguiendo el procedimiento establecido por el fabricante.
Gestión de seguridad
La CP.B24ESA permite gestionar los principales dispositivos de mando y seguridad del automatismo:
✓ Fotocélulas de seguridad.
✓ Entrada STOP.
✓ Apertura peatonal.
✓ Entrada Paso a Paso.
✓ Banda sensible N.C. o resistiva 8K2.
✓ Finales de carrera del motor.
✓ Encoder.
✓ Seguridad antiaplastamiento mediante control electrónico del funcionamiento del motor.
Después de sustituir el cuadro
La nueva central puede requerir la realización de un nuevo aprendizaje del recorrido y de los parámetros de funcionamiento.
También será necesario comprobar la configuración de fotocélulas, finales de carrera, encoder, fuerza, ralentizaciones y demás seguridades.
La instalación y conexión deben realizarse con el automatismo desconectado de la red y siguiendo el esquema eléctrico correspondiente al BULL424ESA / BULL624ESA.
Este producto no incluye el motor
La referencia 9688131 corresponde exclusivamente al conjunto de central electrónica + transformador. No incluye motorreductor, carcasa, piñón, finales de carrera, mandos ni otros componentes mecánicos del automatismo.
Contenido del suministro
■ 1 × central electrónica Benincà CP.B24ESA.
■ 1 × transformador de alimentación para BULL424ESA / BULL624ESA.
