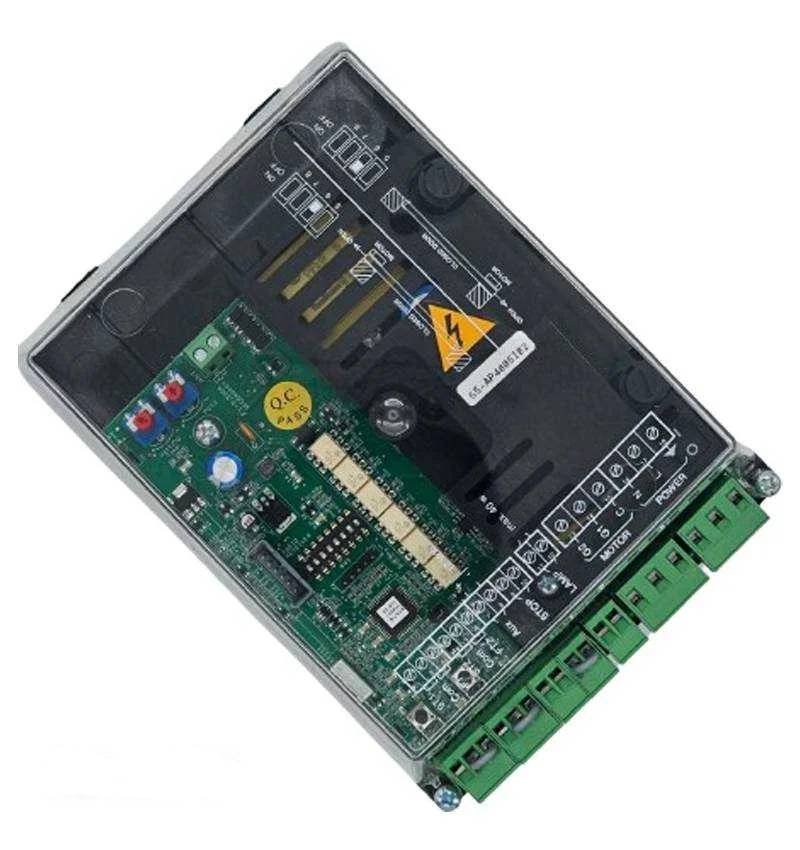

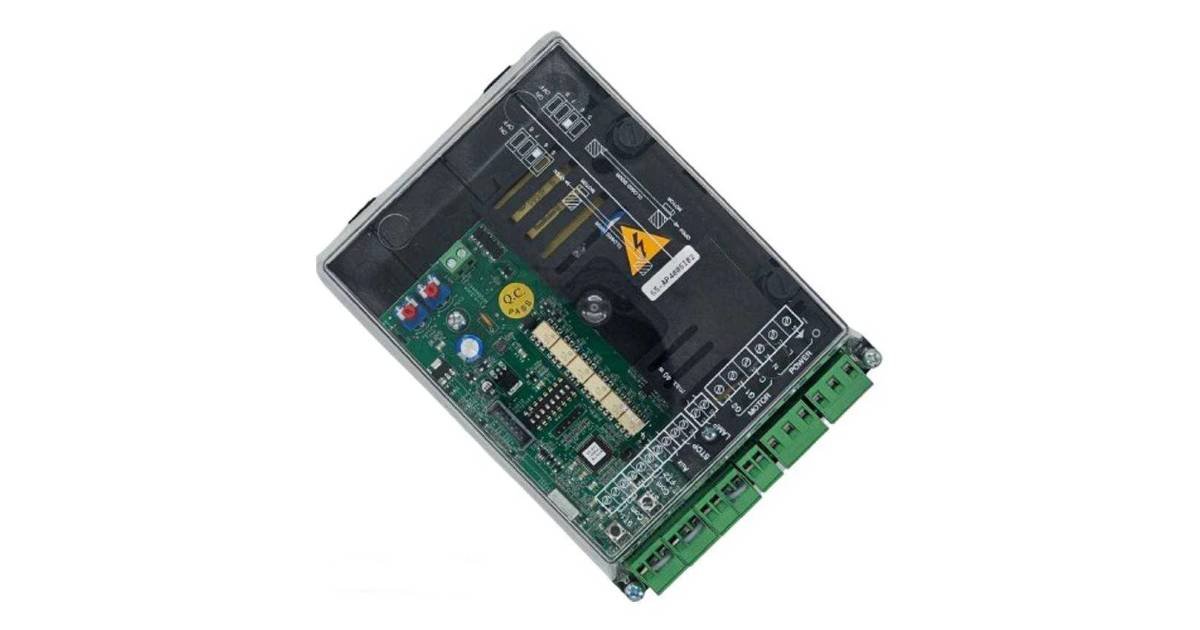

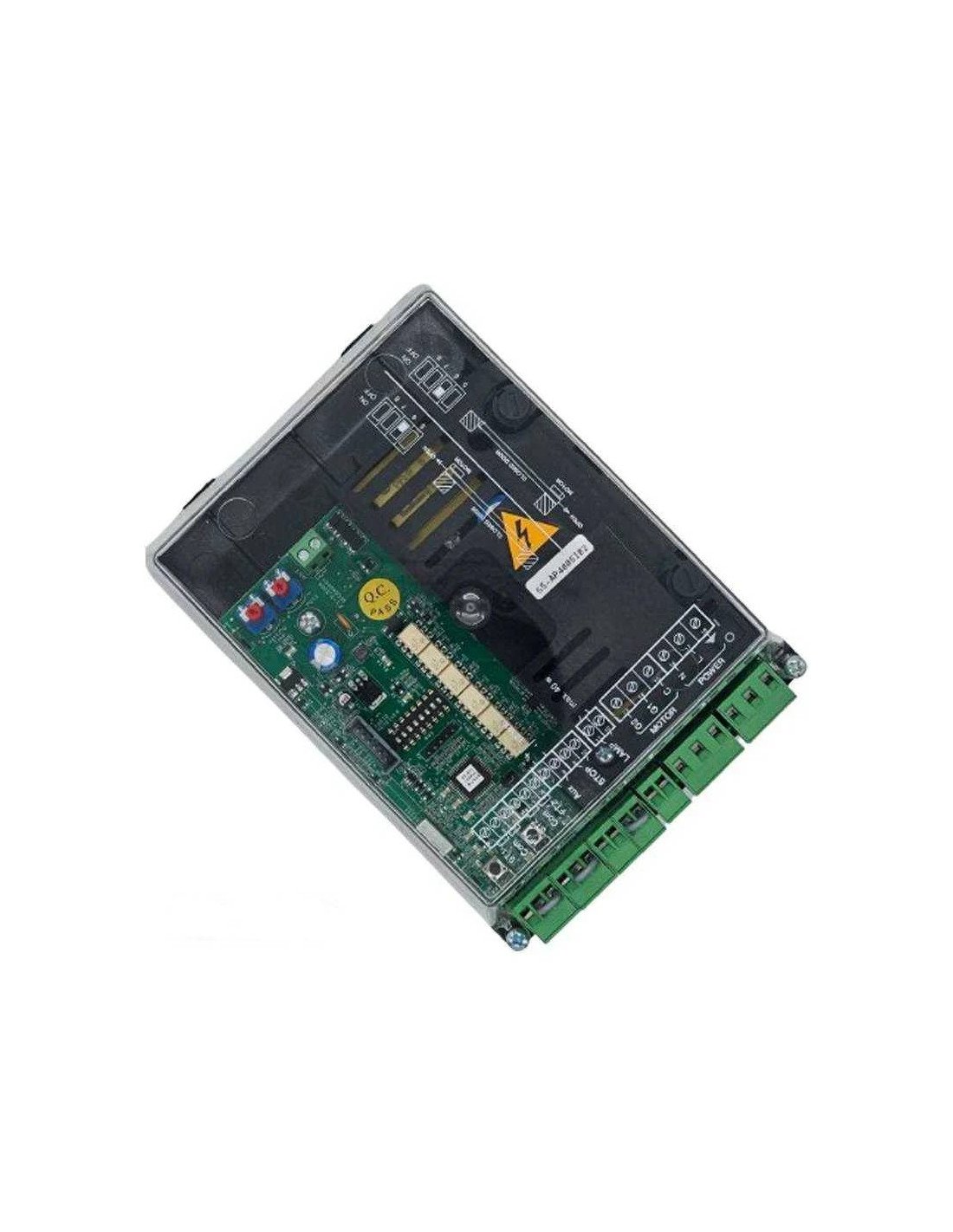

Cuadro de maniobras Erreka PUMA INVERTER

El cuadro de maniobras Erreka PUMA INVERTER es una central electrónica diseñada para la gestión avanzada de automatismos de puertas automáticas corredera de la serie PUMA INVERTER (PUS400EIC o PUS410EIC) con motor monofásico de 230V. Gracias a su tecnología inverter, permite un control más preciso del motor, optimizando el funcionamiento y garantizando movimientos suaves durante las maniobras de apertura y cierre.

Este cuadro de control incorpora control dinámico del par durante todo el ciclo de funcionamiento, lo que permite adaptar la fuerza del motor en cada fase de la maniobra. Además, dispone de detección de obstáculos mediante encoder, aumentando la seguridad del sistema ante posibles obstrucciones.

La programación del cuadro Erreka PUMA INVERTER se realiza de forma sencilla mediante potenciómetros y DIP-switch, permitiendo ajustar parámetros como el tiempo de espera para el cierre automático entre 3 y 90 segundos. También incluye sensores Hall para la gestión de los finales de carrera en apertura y cierre.

El cuadro dispone de zócalo de 6 pines para receptor de radio, compatible con las tarjetas IRRE2, IRRE2-250 o RSD, permitiendo el uso de mandos a distancia Erreka KUMA o IRIS. Además, integra salida libre de tensión para lámpara de señalización, ideal para conectar destellantes con intermitencia.

Gracias a sus indicadores LED, el instalador puede comprobar fácilmente el estado de las entradas durante la instalación o el mantenimiento del sistema.

Características principales

• Cuadro de maniobras con tecnología Inverter para motores de puerta automática
• Alimentación para motor monofásico de 230V
• Potencia máxima de motor: 300 W
• Programación mediante potenciómetros y DIP-switch
• Control dinámico del par durante todo el ciclo de funcionamiento
• Función de detección de obstáculos mediante encoder
• Paro suave en apertura y cierre para evitar golpes y rebotes
• Sensores Hall para finales de carrera en apertura y cierre
• Entradas de seguridad para apertura y cierre
• Gestión de start y apertura peatonal vía radio
• Visualización del estado de entradas mediante LED
• Salida para lámpara de señalización libre de tensión
• Interruptor de encendido/apagado integrado
• Zócalo de 6 pines para receptores IRRE2 / IRRE2-250 / RSD
• Compatible con mandos Erreka KUMA y ERREKA IRIS

Características técnicas

• Alimentación: 230V – 50/60 Hz
• Carga máxima motor: 300 W
• Salida accesorios: 12 Vdc / 0,315 A
• Salida lámpara señalización: libre de tensión / 5 A
• Regulación tiempo de espera: 3 – 90 s
• Temperatura de funcionamiento: -20 ºC a +60 ºC

Documentación

Manual de instrucciones Erreka PUMA INVERTER
