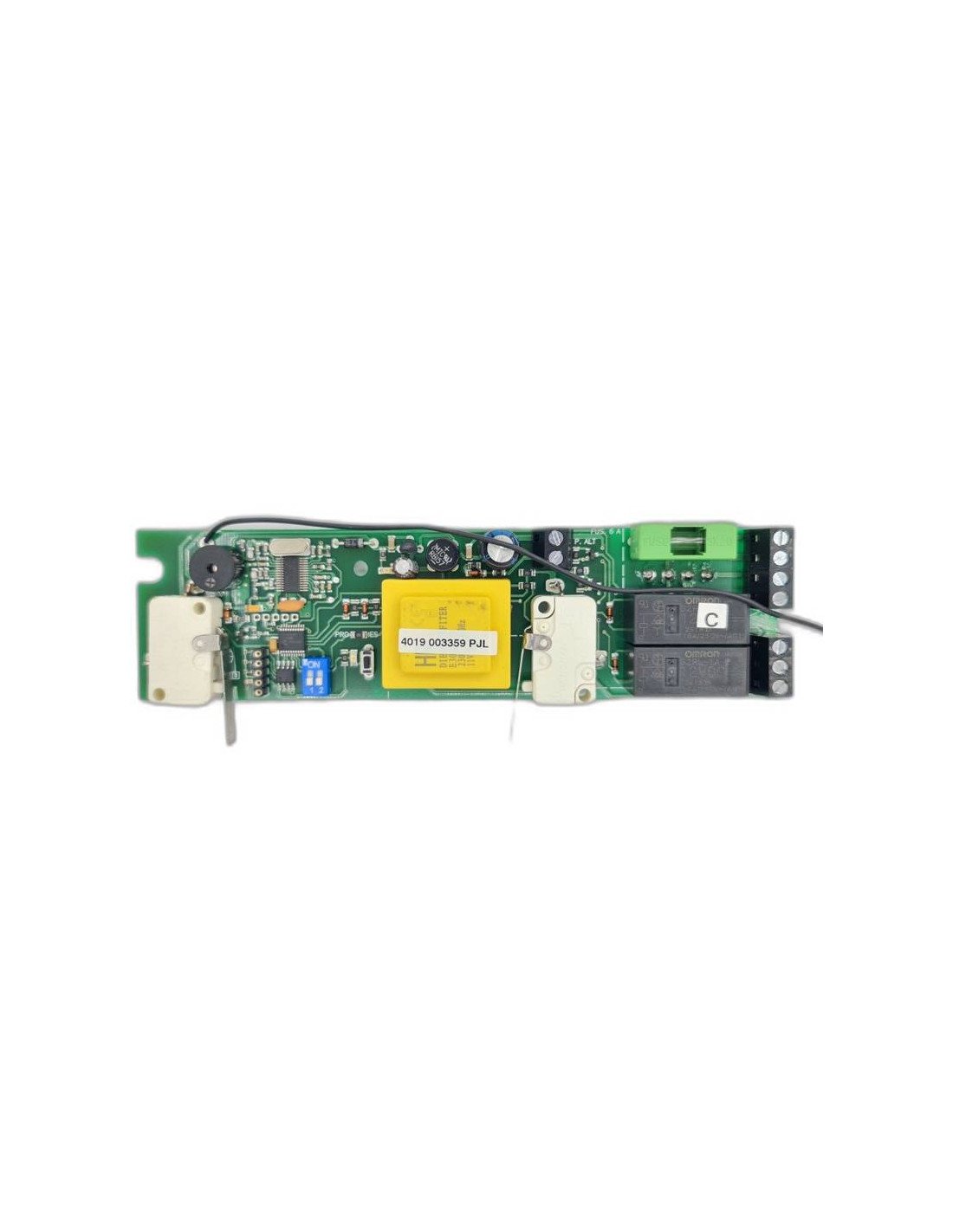

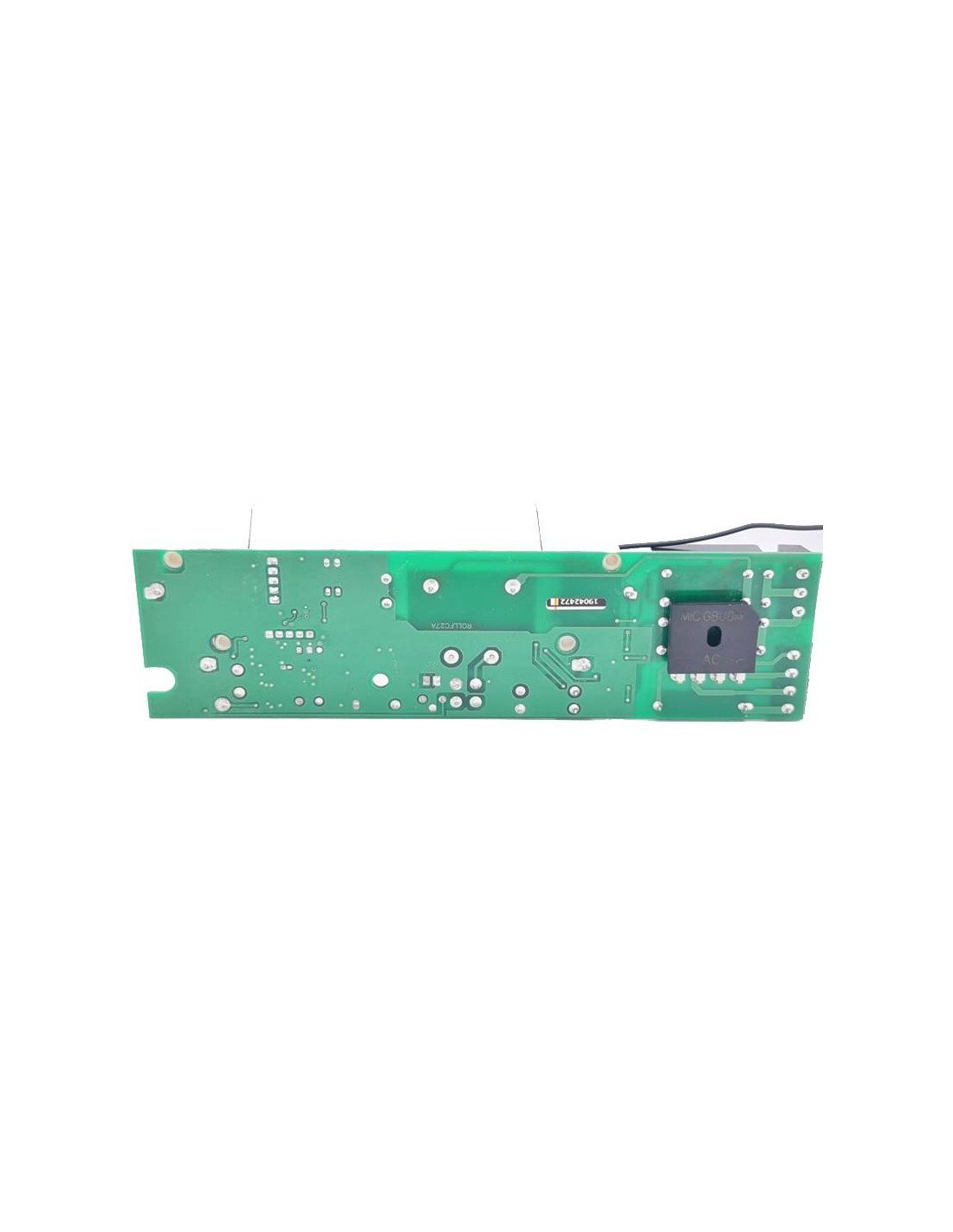

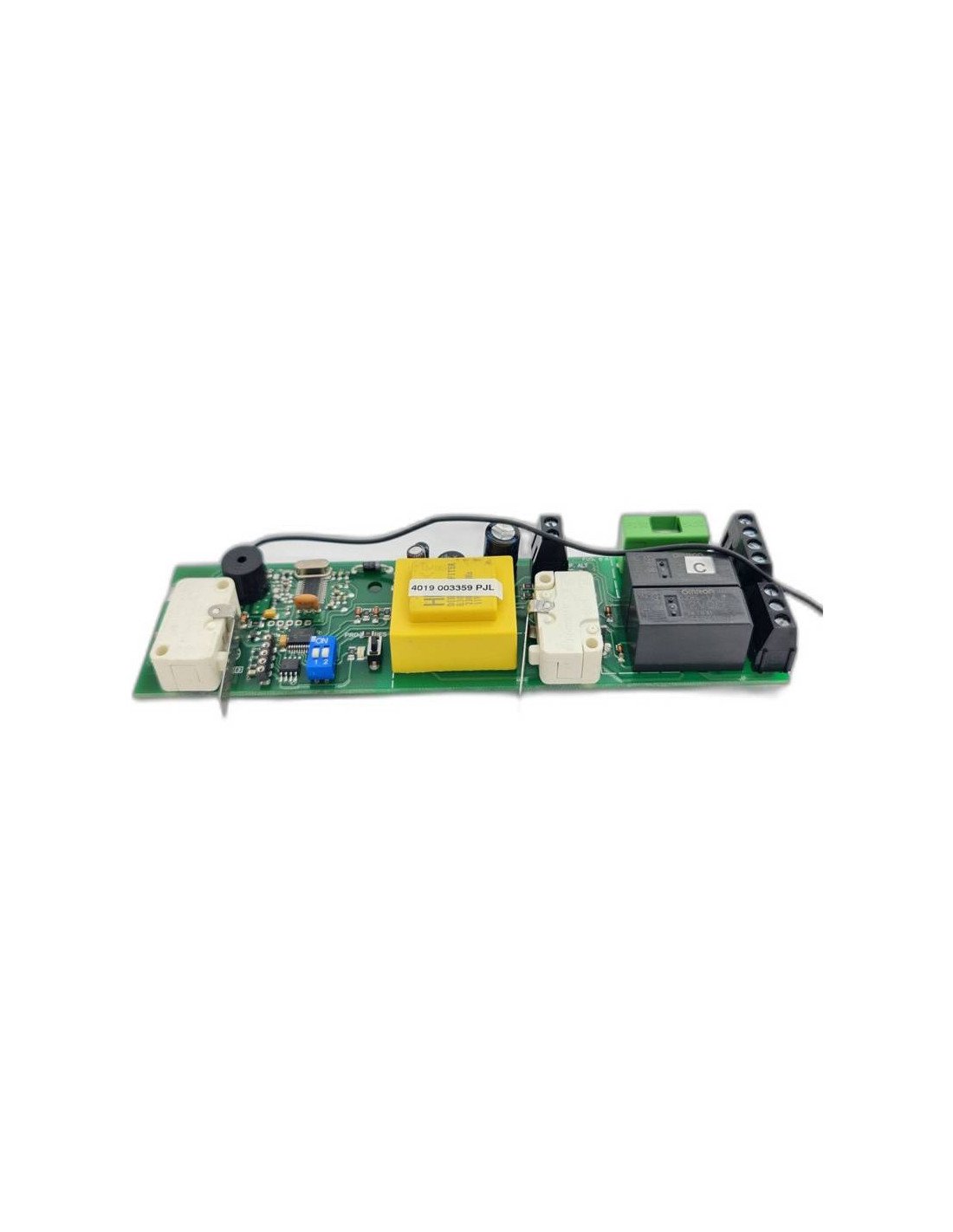

Cuadro de control monofásico para puertas enrollables incorporado con el motor Winner.

Incorpora la parte de radio compatible con emisores de código dinámico (VARIO).

Entradas de maniobra protegidas con diodos zener.. Protección entrada alimentación y motor mediante fusible 6A. Led indicador de red.

FUNCIONAMIENTO

Las maniobras del automatismo se ejecutan mediante el pulsador Alternativo "P.ALT" o mediante un emisor de código dinámico (VARIO).

En este automatismo NO hay cierre automático.

La maniobra finaliza al activar FC correspondiente (apertura o cierre). Hay un tiempo de seguridad de 2 minutos, si pasado este tiempo no se ha activado el final de carrera se para el motor.

CARACTERÍSTICAS

• Alimentación: 220V ac 10%
• Potencia Motor: 0,5 HP
• Tiempo Funcionamiento Máximo: 2 minutos
• Combinaciones Código: 72.000 Billones de códigos
• Número de Códigos: 31 códigos
• Programación de Códigos: Autoaprendizaje
• Selección de Funciones: Se Memoriza la Función del Código
• Frecuencia: 433,92 Mhz
• Homologaciones: Conforme ETS 300-220/ETS 300-683
• Sensibilidad: Mejor de -100dBm
• Alcance: Típico 50 metros
• Antena: Incorporada
• Temperatura Trabajo: 0 a 70ºC

MANUAL

Manual de instrucciones CIRCUITO RECEPTOR PUJOL WINNER
