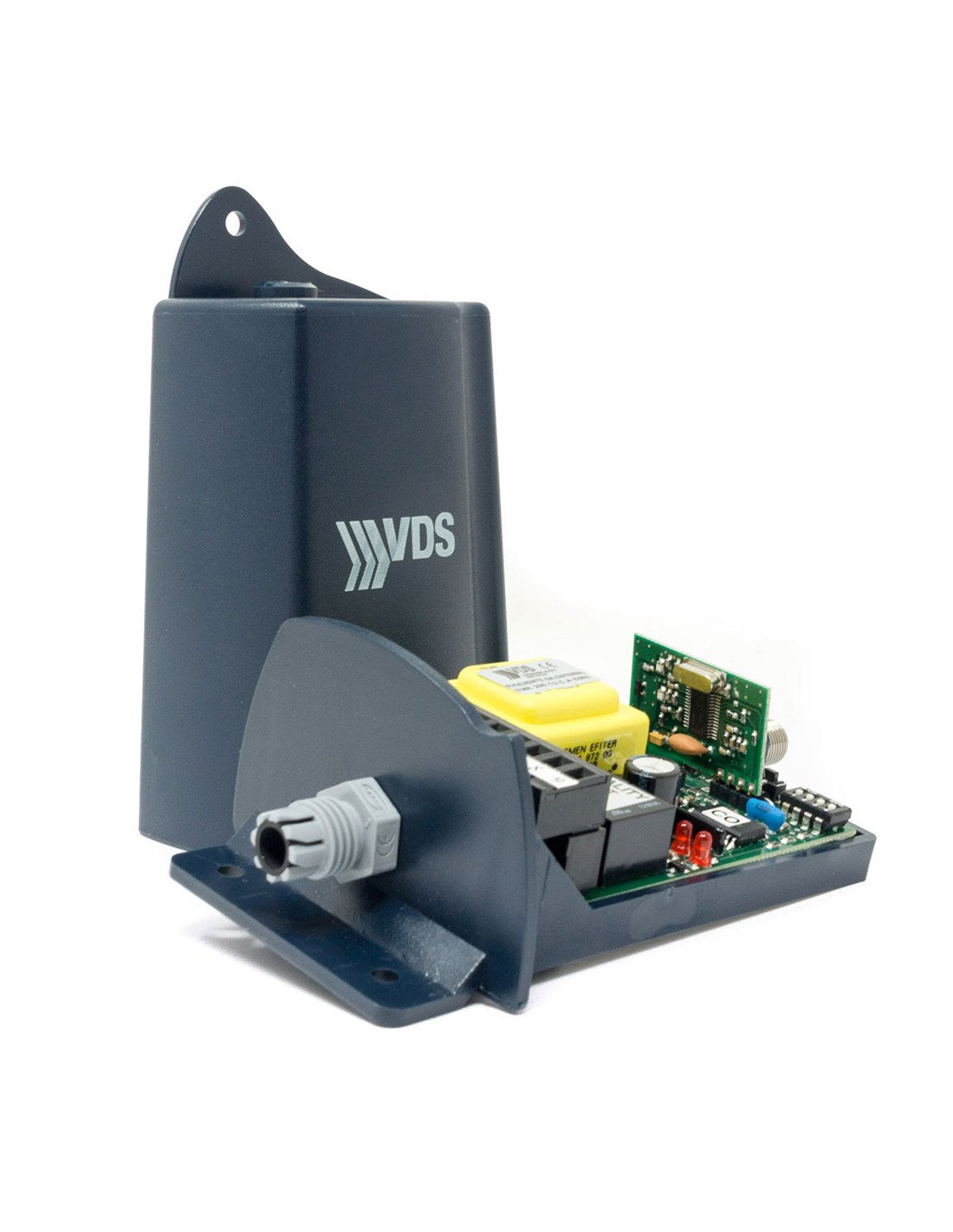

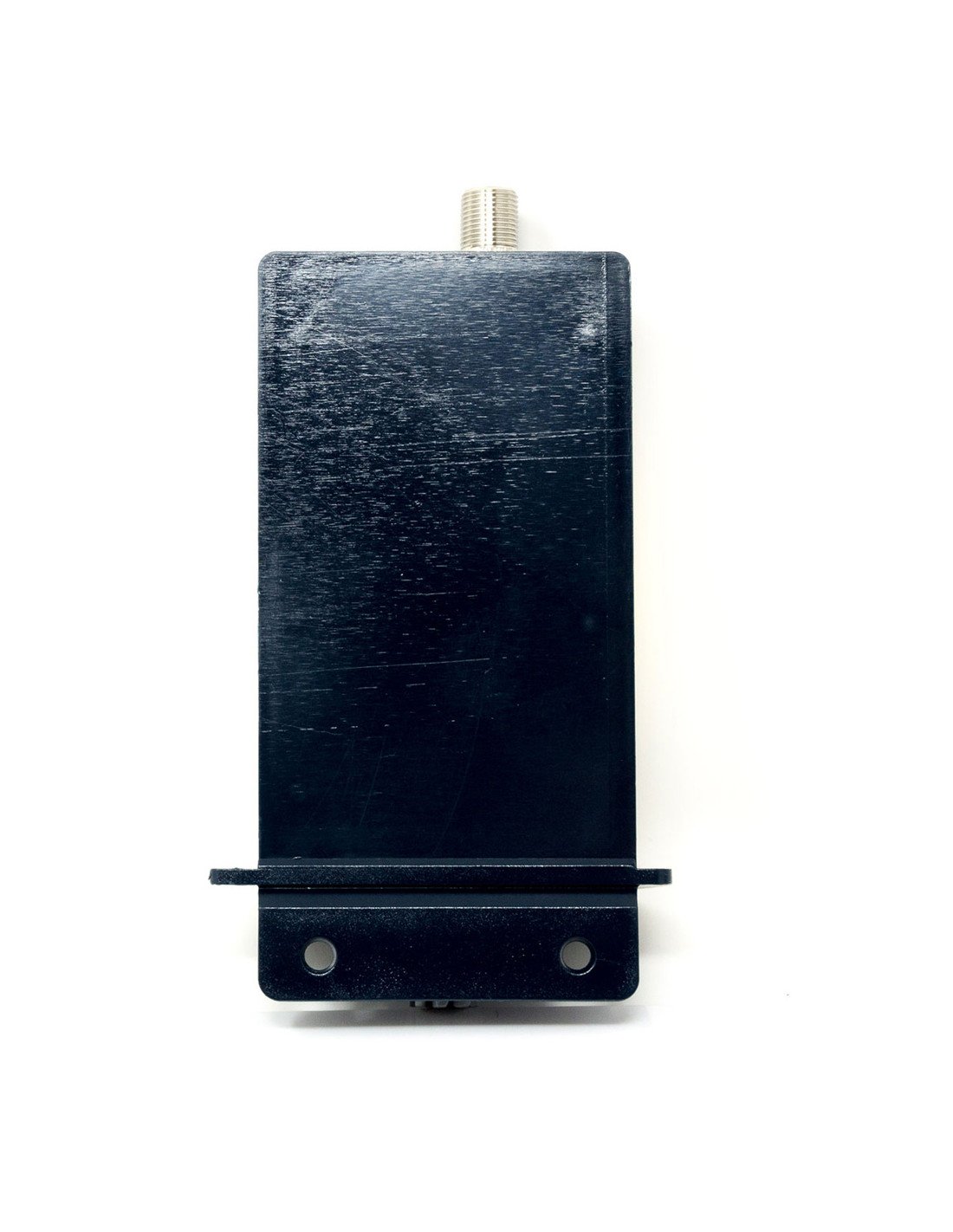

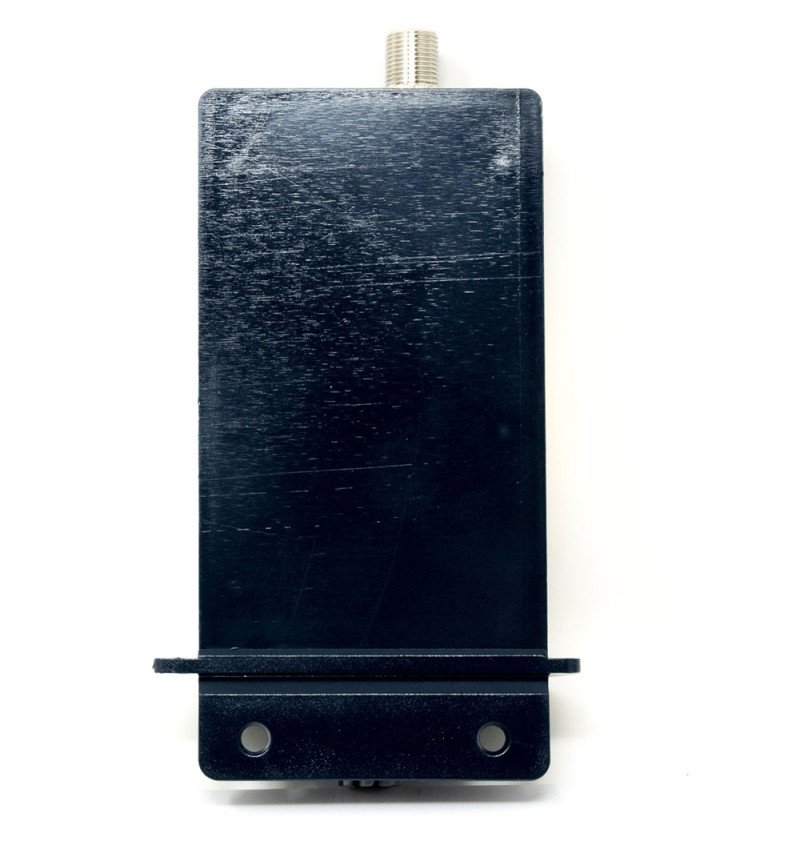

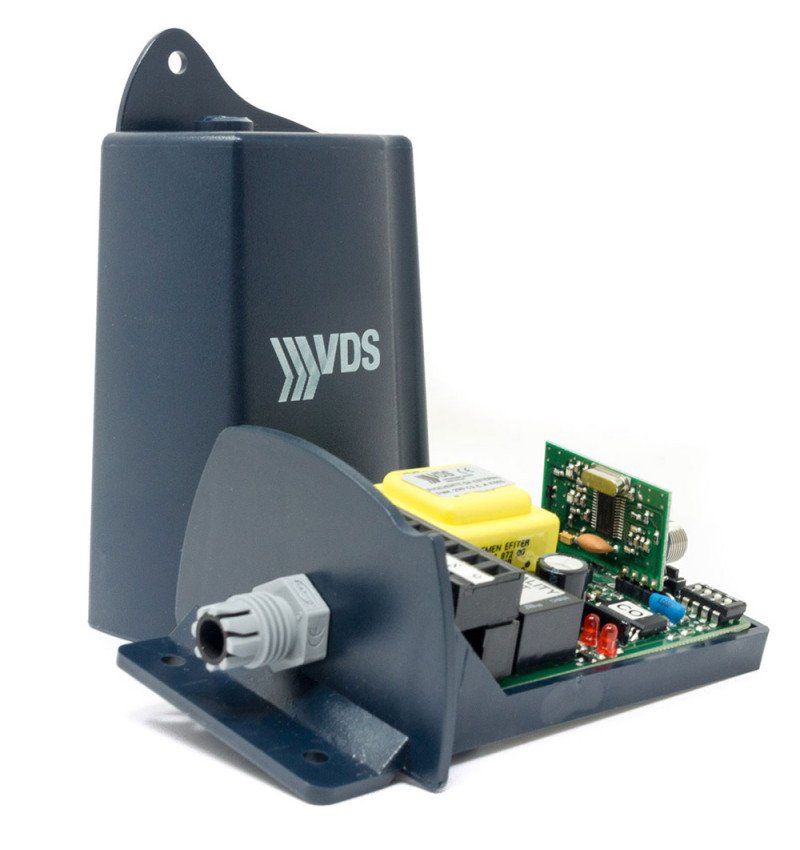

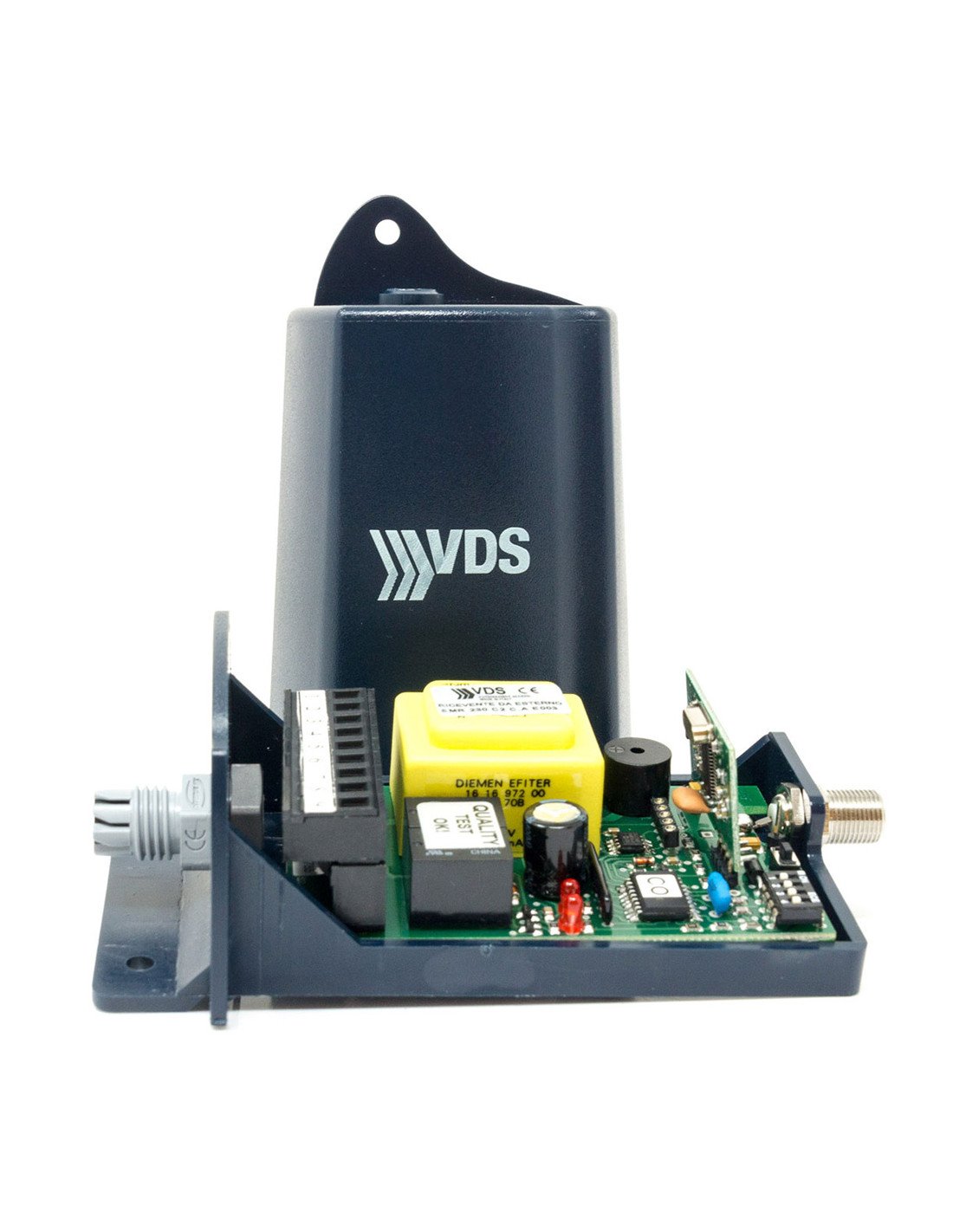

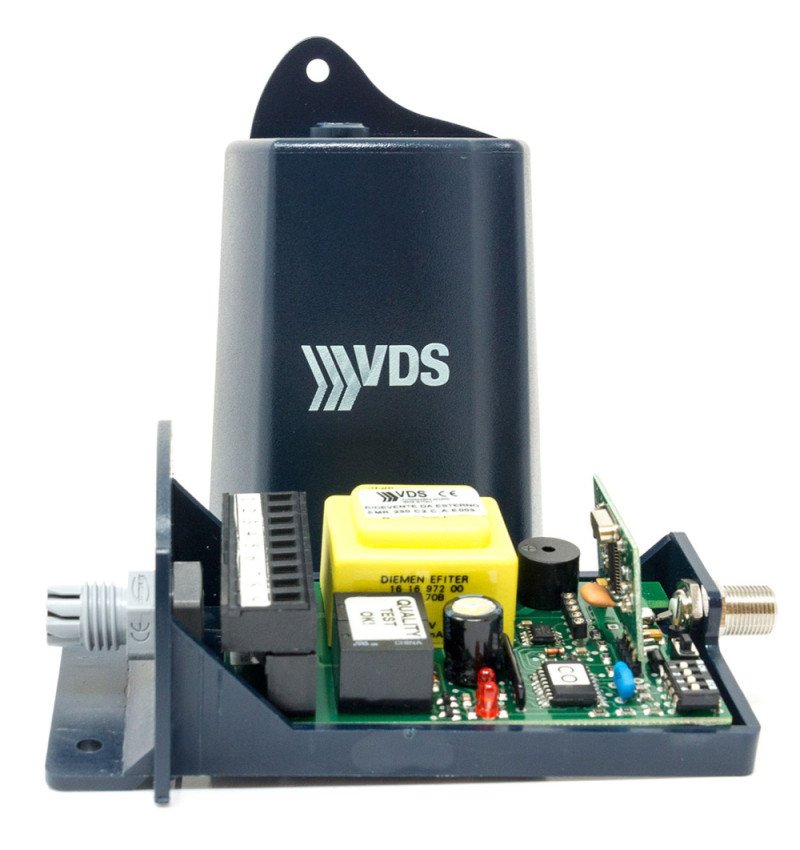

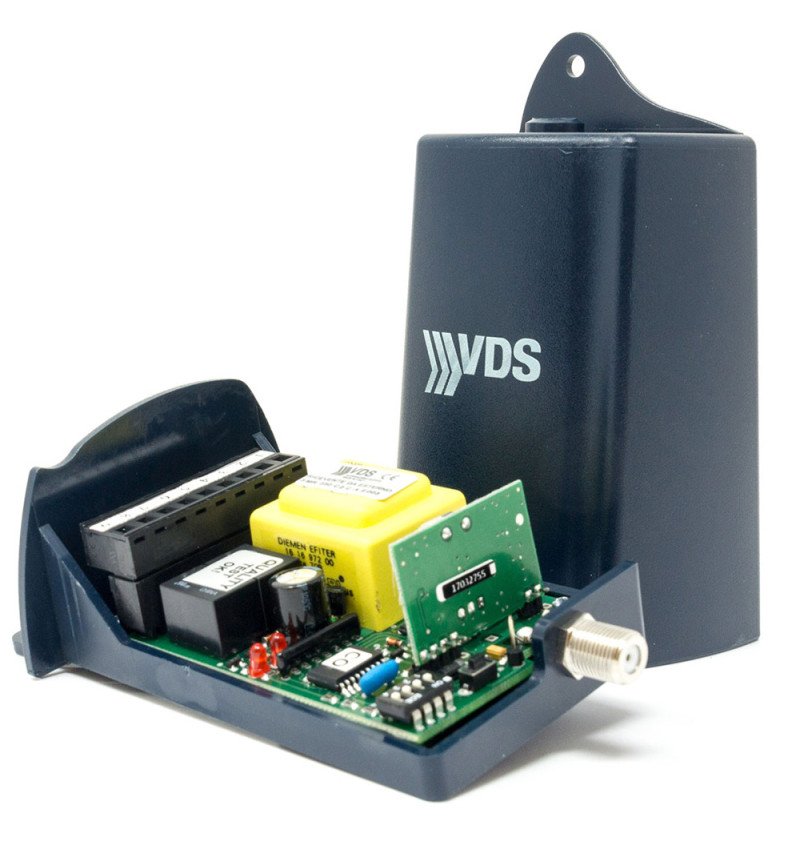

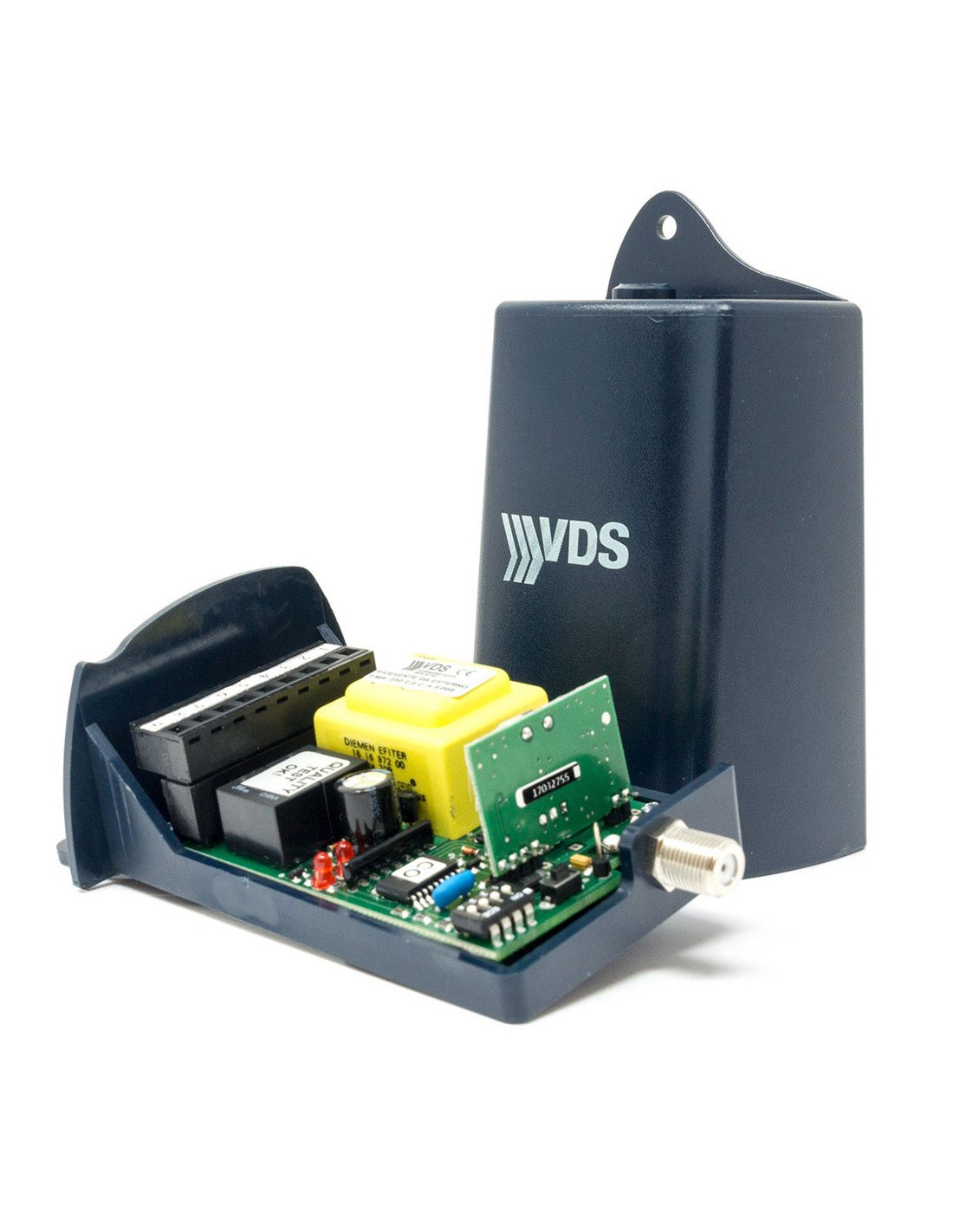

Receptor Exterior VDS SMR220 2 Canales 433,92 MHz 230V

Receptor exterior VDS SMR220 C2 es un receptor de radio de dos canales, diseñado para controlar a distancia puertas automáticas, puertas de garaje, cancelas, barreras, persianas y otros sistemas de automatización.

Dispone de una alimentación de 230 VAC y cuenta con dos relés de salida con contactos normalmente abiertos, normalmente cerrados y comunes. Esto permite conectarlo a cuadros de maniobras que dispongan de una entrada de apertura mediante contacto libre de tensión.

El receptor pertenece a la gama Smart Control de VDS y puede trabajar con emisores mediante tecnología Hopping Code o mediante código fijo, según la configuración seleccionada.

Principales características

• Receptor de radio exterior para automatismos.
• Dos canales de funcionamiento.
• Alimentación a 230 VAC ±10 %.
• Dos salidas mediante relé.
• Contactos de salida NO, NC y común.
• Funcionamiento con Hopping Code o código fijo.
• Tecnología de encriptación de 64 bits.
• Detección automática de errores de transmisión.
• Memorización mediante autoaprendizaje.
• Primer relé configurable en modo impulsional o biestable.
• Asignación programable de botones y relés.
• Entrada para sistema de control de accesos.
• Alcance máximo aproximado de 60 metros.

Configuración de funcionamiento

El receptor incorpora diferentes opciones de configuración para adaptar su funcionamiento a las necesidades de cada instalación:

• Asignación función-relé: permite asignar los botones de los emisores a cada uno de los relés según el orden de memorización.
• Asignación predeterminada: el botón 1 controla el primer relé y el botón 2 controla el segundo relé.
• Selección del tipo de código: funcionamiento mediante Hopping Code o código fijo.
• Memorización múltiple o manual: permite seleccionar diferentes sistemas de programación de los emisores.
• Relé 1 biestable: cada pulsación cambia el estado del relé entre activado y desactivado.
• Relé 1 impulsional: el relé permanece activado mientras se recibe la señal correspondiente.

Características técnicas

Conexiones del receptor

Compatibilidad

El receptor puede utilizarse con diferentes cuadros de maniobras para puertas automáticas, siempre que dispongan de una entrada de activación mediante contacto libre de tensión. Para una conexión habitual de apertura paso a paso se utilizarán los contactos NO y común de uno de los relés.

Importante: antes de realizar la instalación debe desconectarse la alimentación eléctrica. La conexión debe ser realizada por personal cualificado y debe incorporarse un dispositivo de desconexión fácilmente accesible.
