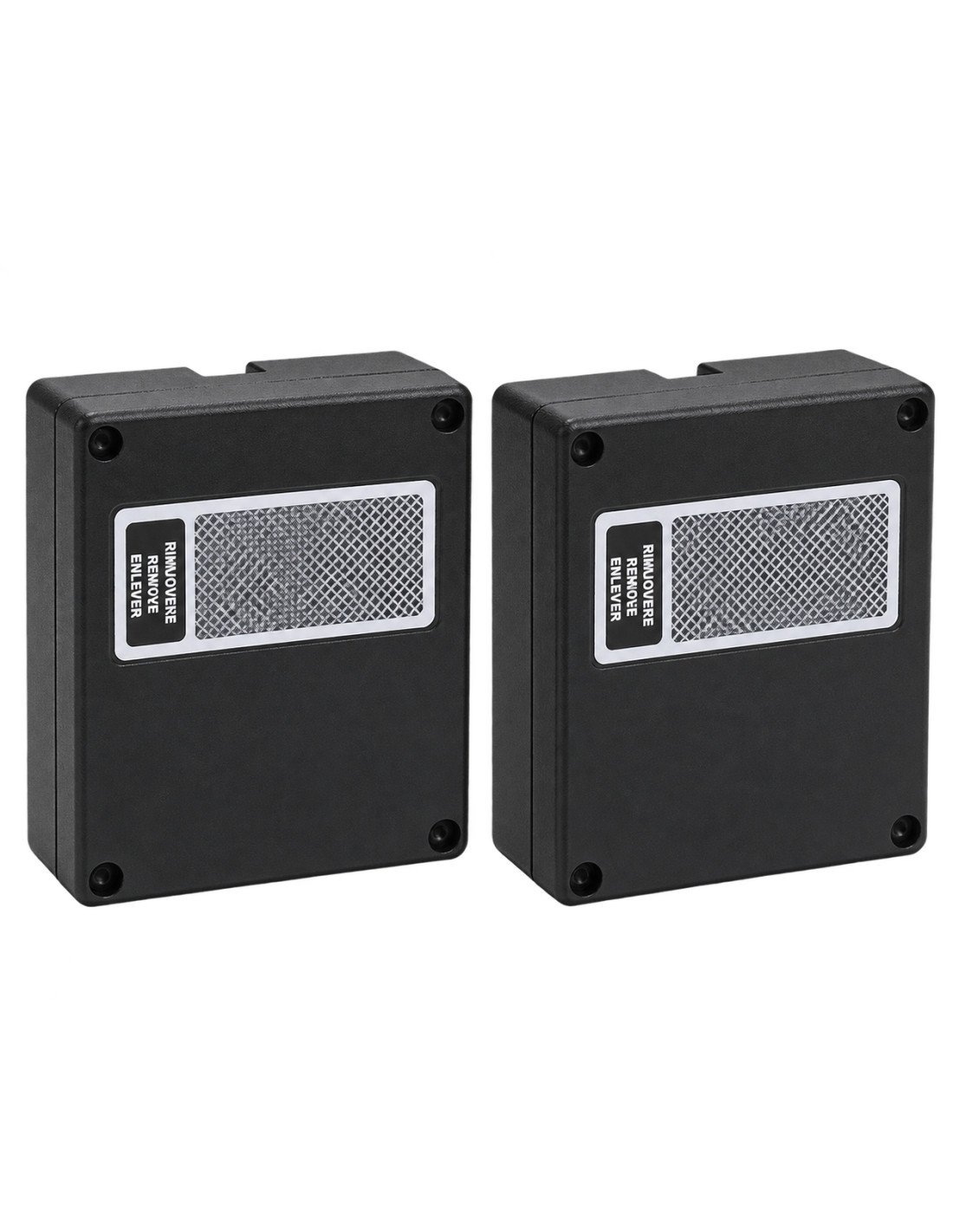

Photocellules de surface V2 DFN à intégrer l'auto-alignement et synchronisé
59,29 €
V2 PX M 24 I Soyez des cabines de sécurité, auto-alignement et synchronisée, avec une alimentation de 12 à 24 V AC / DC et une plage optique maximale de 25 mètres.

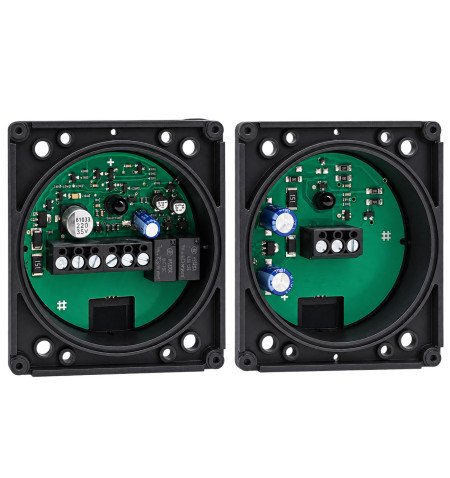

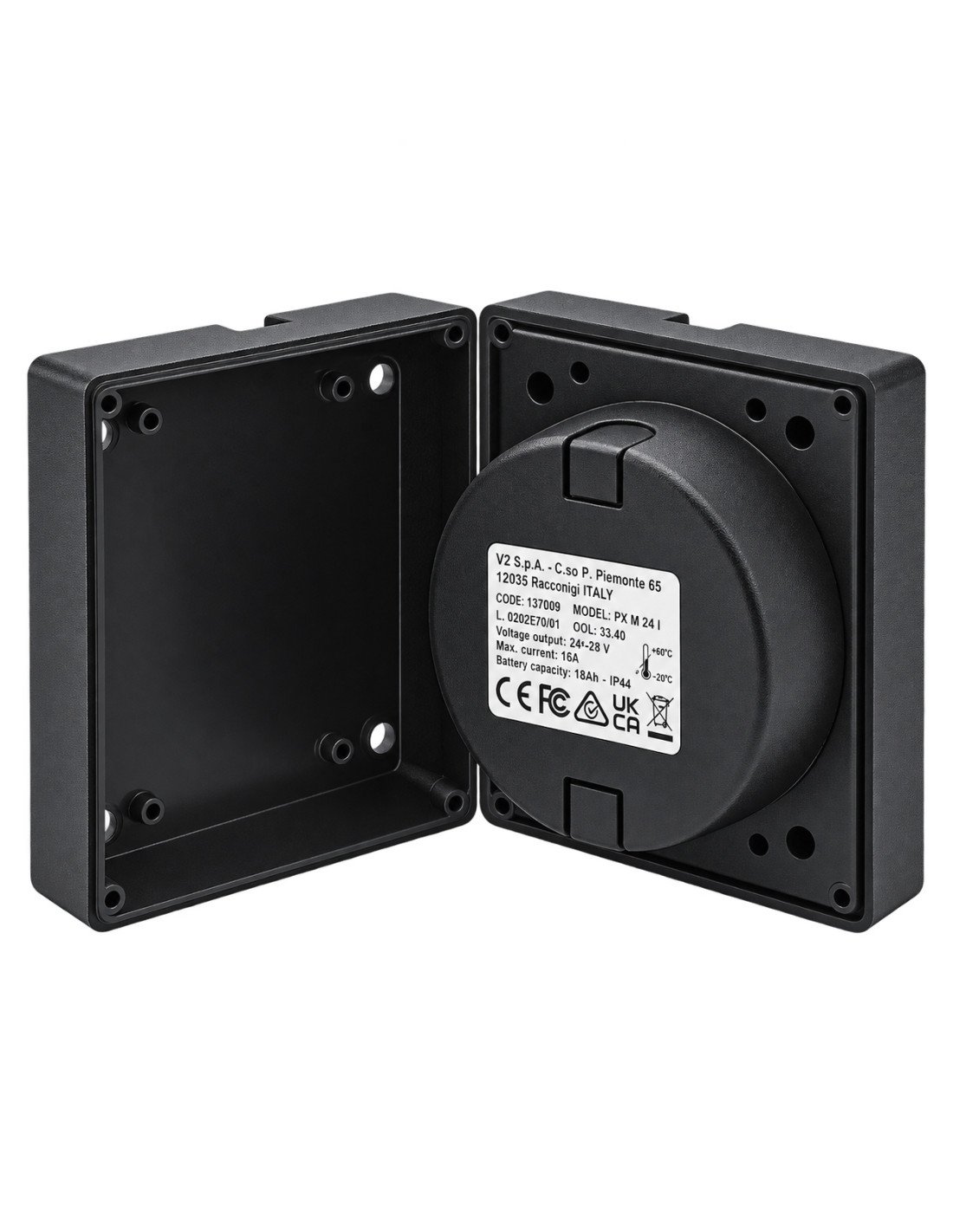

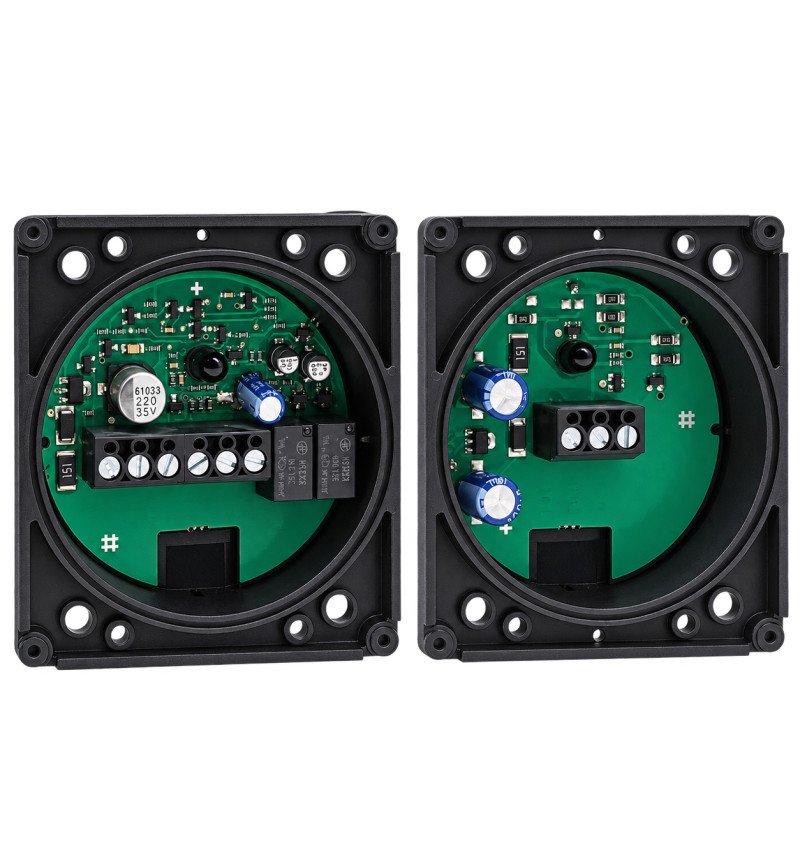

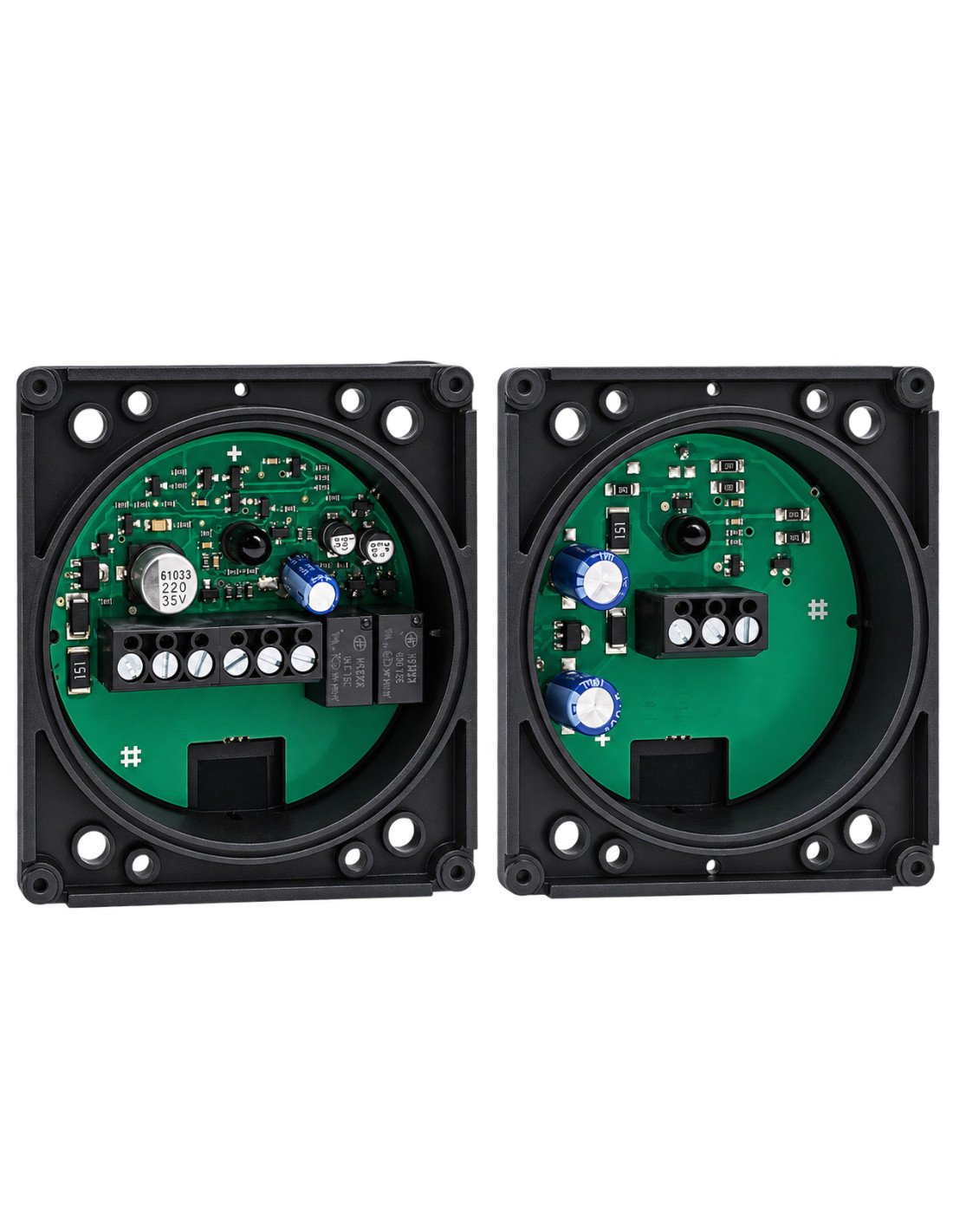

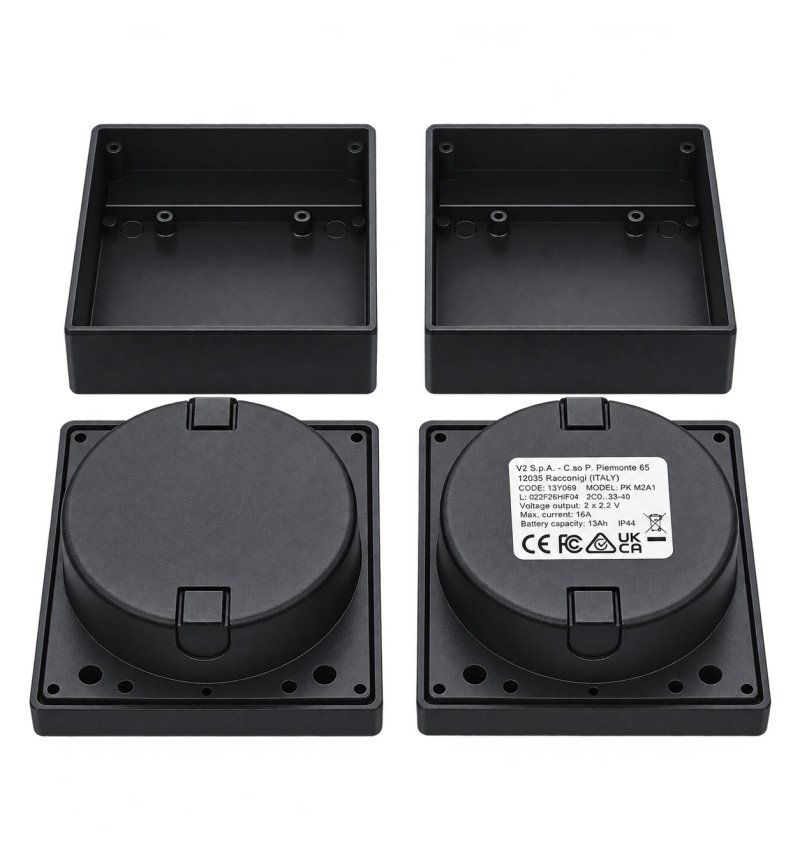

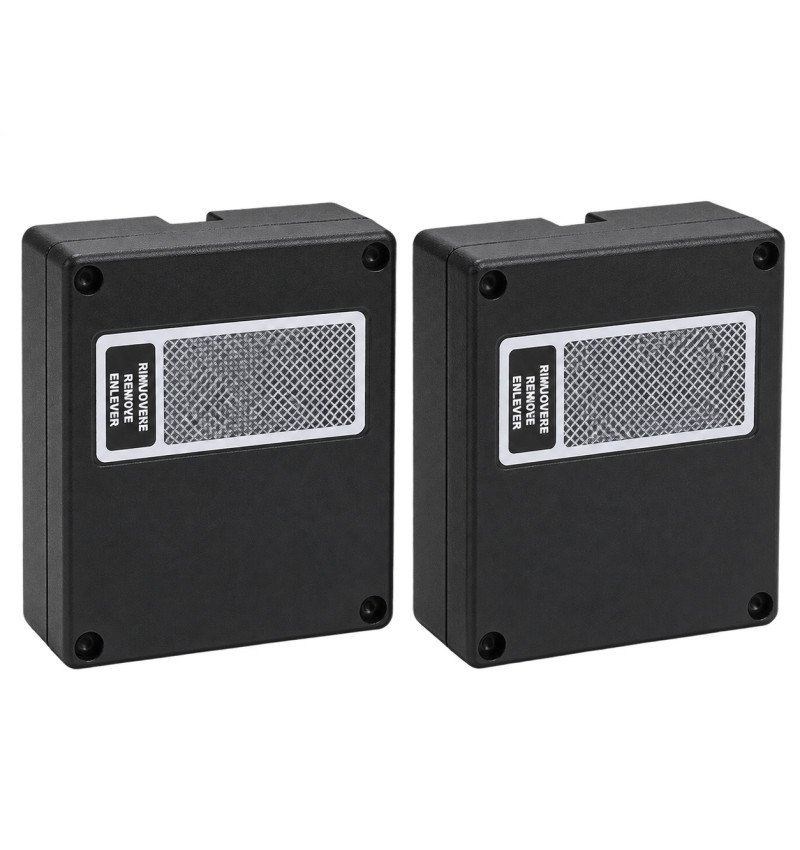

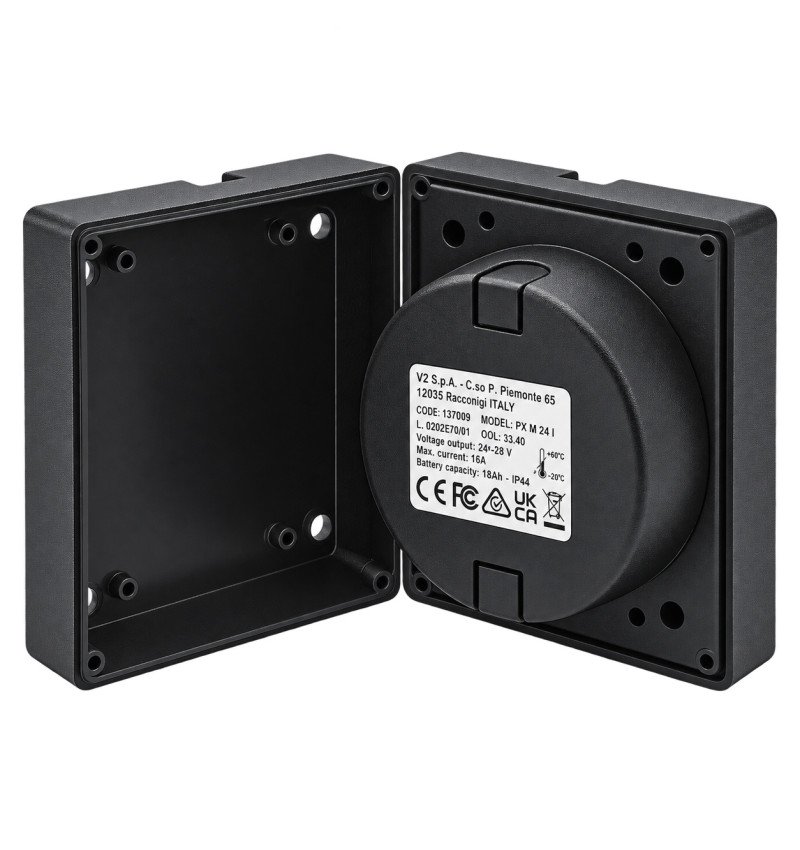

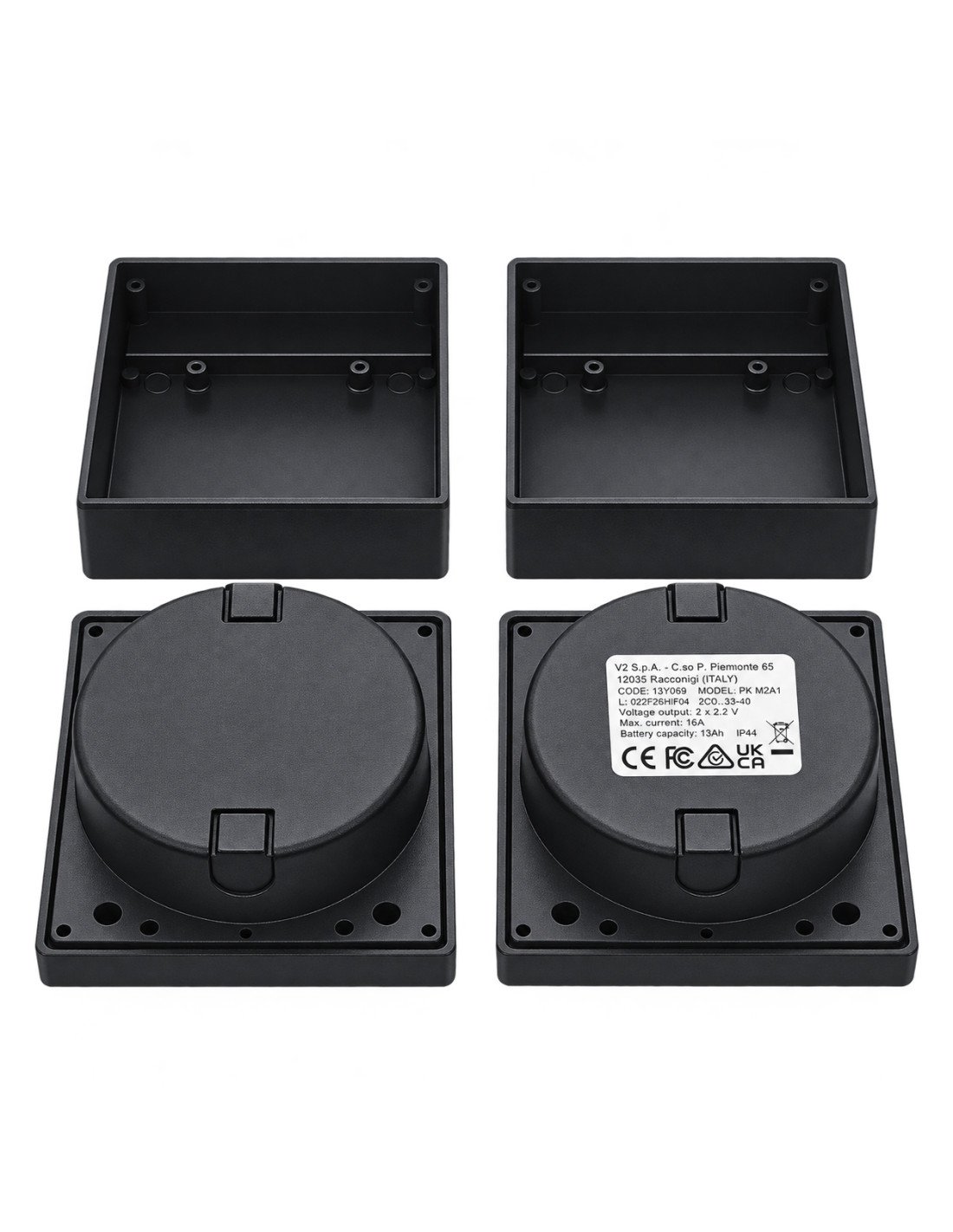

Ce système est composé d'un émetteur TX et d'un récepteur RX et est conçu pour être intégré aux piliers, murs ou autres surfaces, à obtenir une installation intégrée plus discrète et protégée.
Nous expédions votre commande sous 24/72 heures
Paiement sécurisé : Carte, Virement bancaire, Bizum
Expédition rapide depuis l'Espagne Sauf gueule
V2 PX M 24 I Soyez des cabines de sécurité, auto-alignement et synchronisée, avec une alimentation de 12 à 24 V AC / DC et une plage optique maximale de 25 mètres.
Ce système est composé d'un émetteur TX et d'un récepteur RX et est conçu pour être intégré aux piliers, murs ou autres surfaces, à obtenir une installation intégrée plus discrète et protégée.
Les photocellules détectent les personnes, les véhicules ou les obstacles qui interrompent le faisceau infrarouge sur des portes automatiques, des portes, des barrières et d'autres systèmes de contrôle d'accès. La LED intégrée au récepteur facilite l'alignement et la mise en service.
| Portée et nourriture: jusqu'à ce que 25 mètres de portée optique et d'opération 12-24 V AC / DC. |
Avantages des photocellules V2 Px m 24 i
- Système de sécurité consistant à émetteur TX et récepteur RX.
- Portée optique maximale de 25 mètres.
- Alimentation multivolt 12 à 24 V AC / DC.
- Conçu spécifiquement pour une installation encastrée.
- Système auto-relimatoire avec indicateur LED sur le récepteur.
- Fonction de synchronisation pour installer deux couples proches sans interférence.
- Sortie relais avec les contacts NC, com et non.
- Convient aux installations intérieures et extérieures.
- Dimensions compactes de 76 × 66 × 30 mm.
Applications
Les photocelles PX M 24 I Permettent aux gens de détecter des personnes, des véhicules ou des obstacles qui interrompent le faisceau infrarouge entre l'émetteur et le récepteur. Ils sont indiqués pour protéger et contrôler les zones d'étape dans:
- Portes automatiques
- Porte coulissante et pivotante.
- Portes de garage.
- Barrières d'accès.
- Accès aux piétons et aux véhicules.
Opération synchronisée
Le circuit de synchronisation vous permet d'installer deux couples de photocellules très proches les unes des autres, réduisant ainsi le risque d'interférence entre les faisceaux.
- Avec alternance d'alimentation actuelle: Il est possible d'utiliser un fonctionnement synchronisé en investissant la polarité entre le premier et le deuxième couple.
- Avec l'alimentation continue actuelle: Les couples fonctionnent sans synchronisation et doivent être installés en position inversée.
| Important: La puissance de l'émetteur TX et le récepteur RX doivent être en phase. Si le voyant du récepteur clignote, vérifiez la correspondance des connexions d'alimentation. |
Données techniques
| Fonctionnalité | Un cahier des charges |
|---|---|
| Fabricant | V2 / Arable |
| Modèle | Px m 24 i |
| Type | Photocellules synchronisées et auto-alignées |
| Type d'assemblage | Intégrés |
| Portée optique maximale | 25 m |
| Alimentation | 12-24 V AC / DC |
| Signal | Infrarouge modulé à 833 Hz |
| Longueur d'onde | 950 nm |
| Relais | 1 au maximum à 30 v dc |
| Consommation de l'émetteur TX | 20 m |
| Consommation du récepteur RX | 25 m |
| Température de fonctionnement | De -20 ° C à +60 ° C |
| Dimensions | 76 × 66 × 30 mm |
Connexions électriques
Émetteur TX
| Terminal | Une fonction |
|---|---|
| 1 | +24 V |
| 2 | +12 V |
| 3 | Gnd |
Rx
| Terminal | Une fonction |
|---|---|
| 1 | +12 V |
| 2 | +24 V |
| 3 | Gnd |
| 4 | Contacter NC |
| 5 | Contacter com |
| 6 | Contacter non |
Indicateur de LED de récepteur
| LED | Sens |
|---|---|
| Sur | Émetteur et récepteur correctement aligné |
| Hors | Faisceau de conduite ou de photocellules sans alignement |
| Clignotant | TX et RX Power hors phase |
Recommandations d'installation
- Installez l'émetteur et le récepteur confronté, sur le même axe géométrique et à la même hauteur.
- Utilisez des surfaces plates, fermes et correctement alignées.
- Empêcher le récepteur RX d'être orienté directement vers le soleil.
- Vérifiez le voyant du récepteur lors de l'alignement et de la mise en service.
- Interrompre plusieurs fois le faisceau infrarouge et vérifiez que le voyant s'éteint et le relais se déplace.
- Définissez correctement l'articulation adhésive pour préserver la scellement du boîtier.
| Exposition solaire intense: Le fabricant indique une configuration spécifique du joint de l'objectif du récepteur Rx. Dans cette configuration, la plage maximale est réduite à environ 13 mètres. |
Contenu produit
- 1 émetteur TX V2 PX M 24 I.
- 1 récepteur RX V2 PX M 24 I.
| Sécurité: L'installation, la connexion et la vérification des photocellules doivent être effectuées par du personnel qualifié. Débranchez la puissance d'automatisation avant de manipuler le câblage. |
