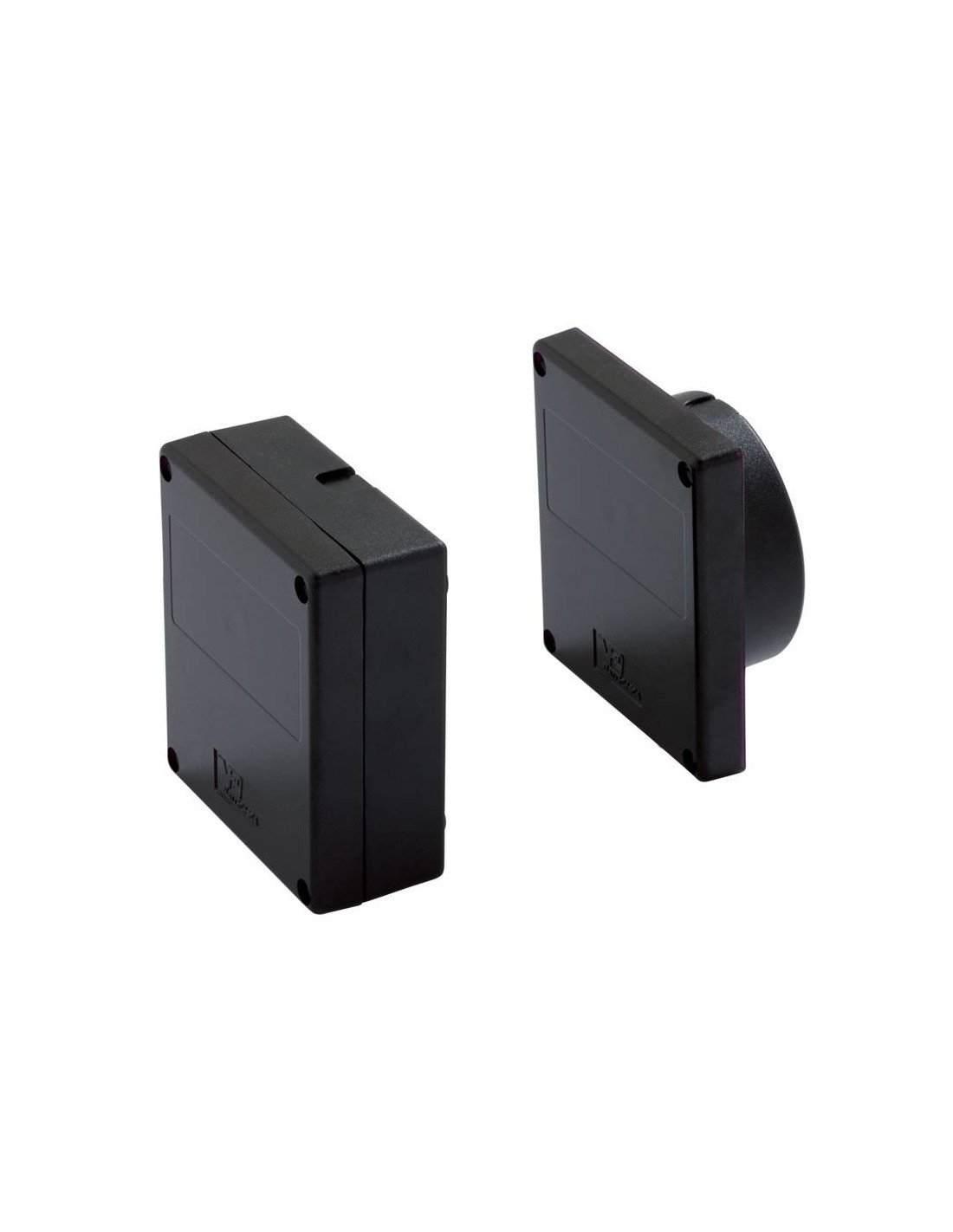

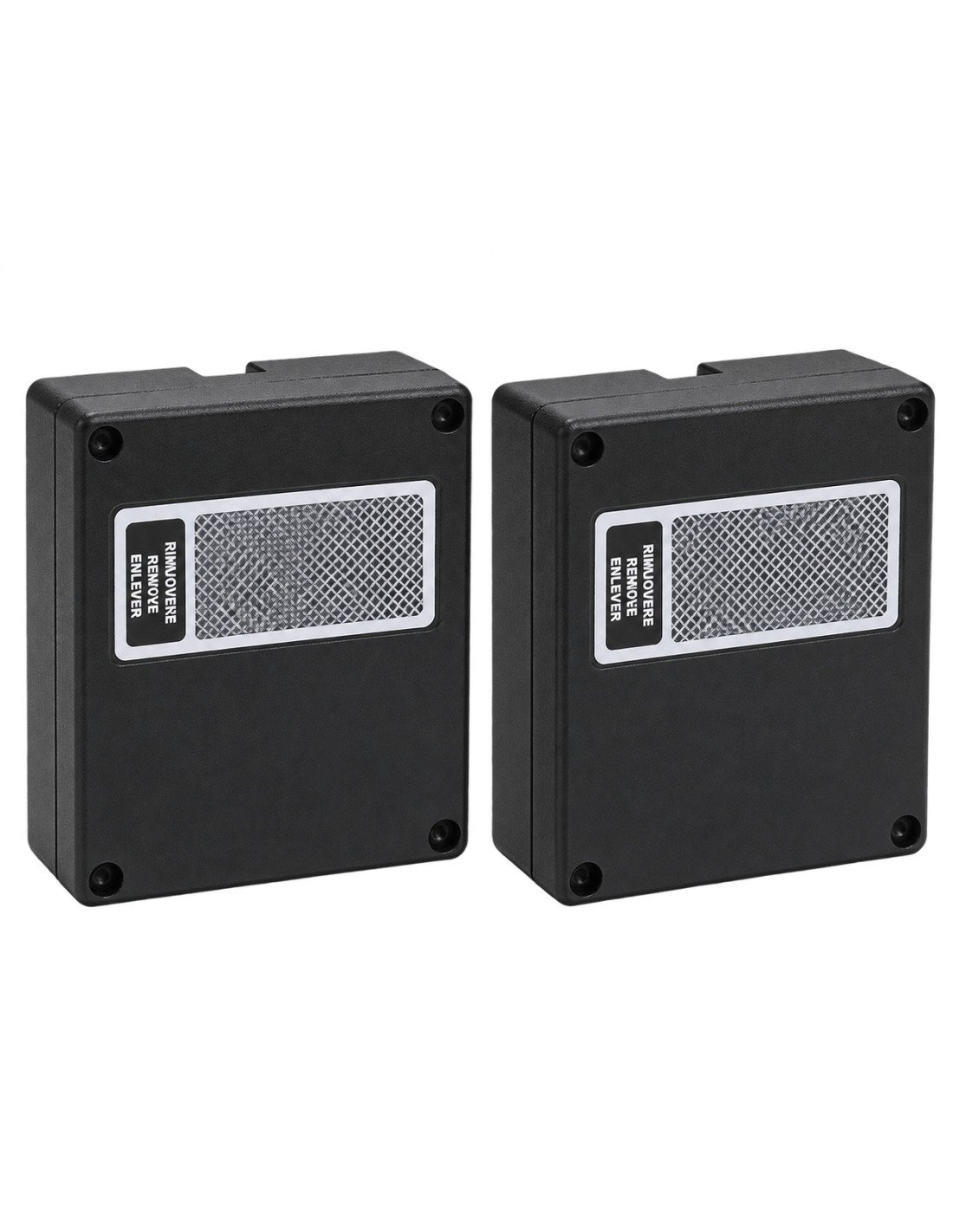

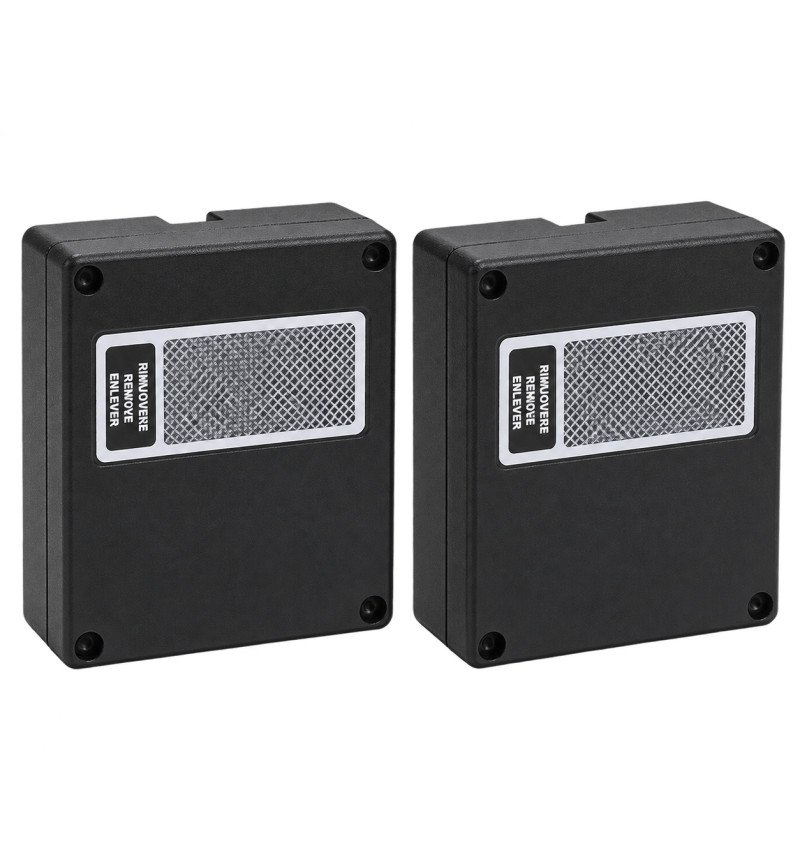

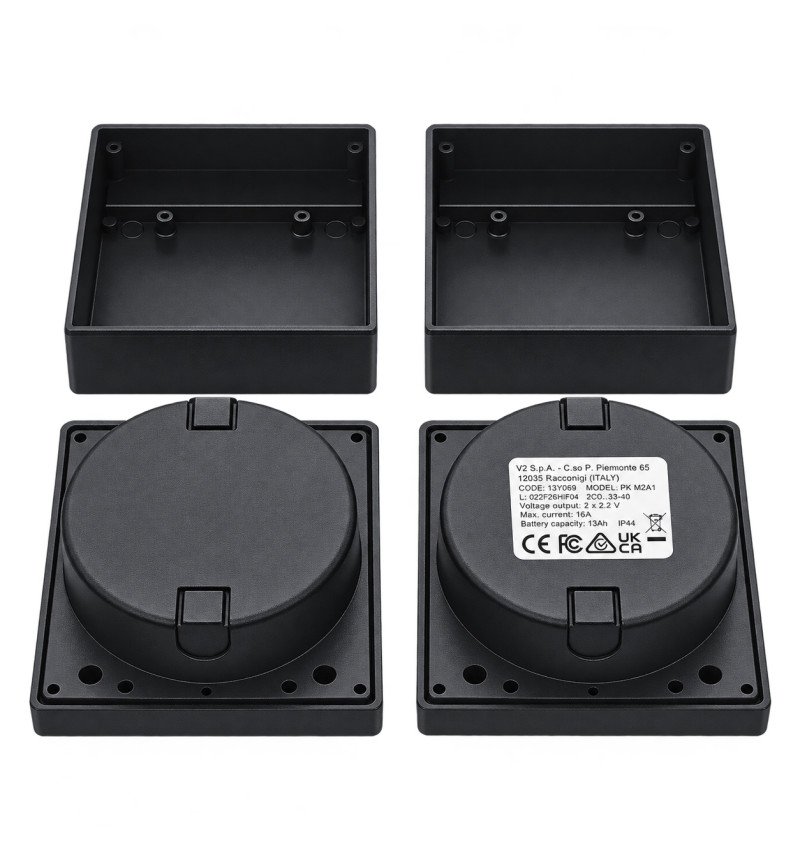

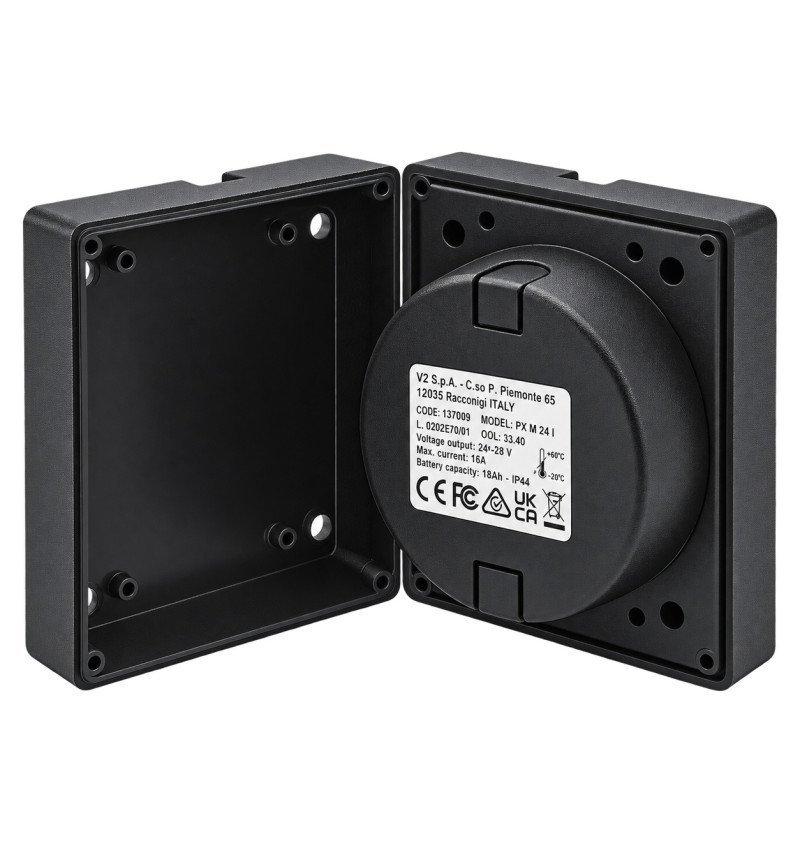

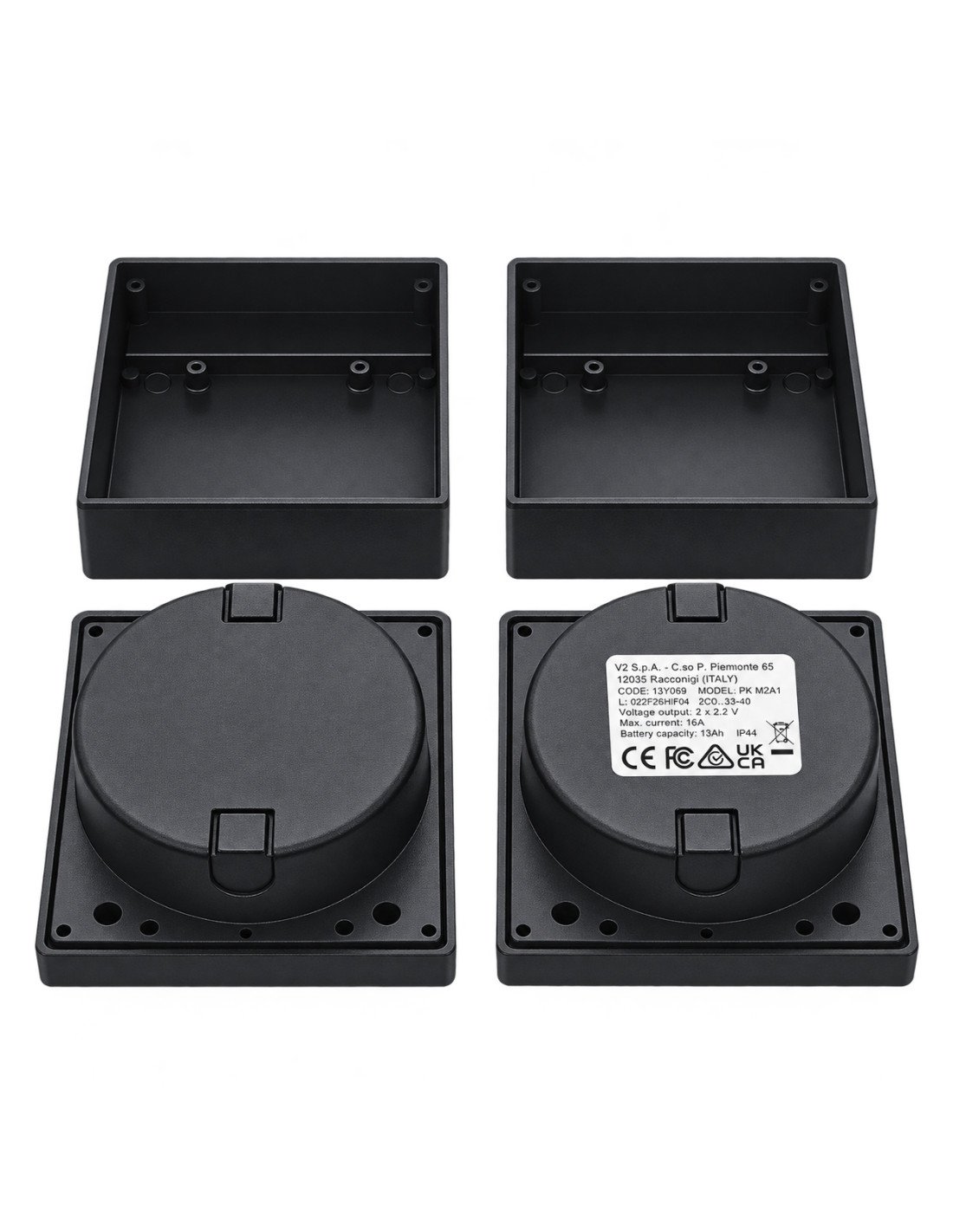

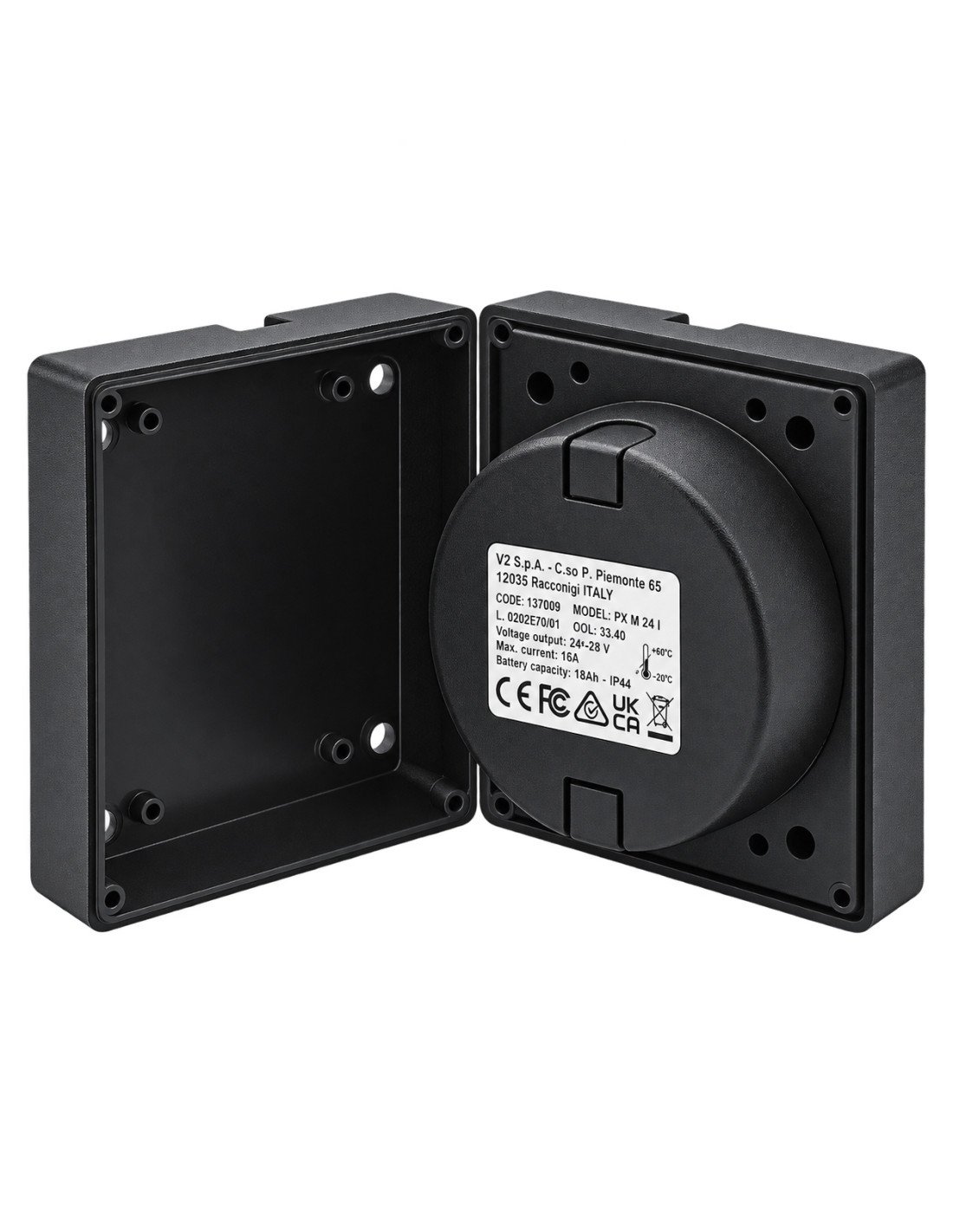

Fotocélulas de superficie V2 DFN para empotrar autoalineables y sincronizadas
59,29 €
V2 PX M 24 I son fotocélulas de seguridad para empotrar, autoalineables y sincronizadas, con alimentación de 12 a 24 V AC/DC y un alcance óptico máximo de 25 metros.
Este sistema está compuesto por un transmisor TX y un receptor RX y está diseñado para integrarse en pilares, paredes u otras superficies, consiguiendo una instalación empotrada más discreta y protegida.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
V2 PX M 24 I son fotocélulas de seguridad para empotrar, autoalineables y sincronizadas, con alimentación de 12 a 24 V AC/DC y un alcance óptico máximo de 25 metros.
Este sistema está compuesto por un transmisor TX y un receptor RX y está diseñado para integrarse en pilares, paredes u otras superficies, consiguiendo una instalación empotrada más discreta y protegida.
Las fotocélulas detectan personas, vehículos u obstáculos que interrumpan el haz infrarrojo en puertas automáticas, portones, barreras y otros sistemas de control de accesos. El LED incorporado en el receptor facilita la alineación y la puesta en marcha.
| Alcance y alimentación: hasta 25 metros de alcance óptico y funcionamiento a 12-24 V AC/DC. |
Ventajas de las fotocélulas V2 PX M 24 I
- Sistema de seguridad compuesto por transmisor TX y receptor RX.
- Alcance óptico máximo de 25 metros.
- Alimentación multivoltaje de 12 a 24 V AC/DC.
- Diseñadas específicamente para instalación empotrada.
- Sistema autoalineable con indicador LED en el receptor.
- Función de sincronización para instalar dos parejas próximas sin interferencias.
- Salida de relé con contactos NC, COM y NO.
- Aptas para instalaciones interiores y exteriores.
- Dimensiones compactas de 76 × 66 × 30 mm.
Aplicaciones
Las fotocélulas PX M 24 I permiten detectar personas, vehículos u obstáculos que interrumpan el haz infrarrojo entre el transmisor y el receptor. Están indicadas para proteger y controlar zonas de paso en:
- Puertas automáticas.
- Portones correderos y batientes.
- Puertas de garaje.
- Barreras de acceso.
- Accesos peatonales y de vehículos.
Funcionamiento sincronizado
El circuito de sincronización permite instalar dos parejas de fotocélulas muy próximas entre sí, reduciendo el riesgo de interferencias entre los haces.
- Con alimentación en corriente alterna: es posible utilizar el funcionamiento sincronizado invirtiendo la polaridad entre la primera y la segunda pareja.
- Con alimentación en corriente continua: las parejas funcionan sin sincronización y deben instalarse en posición inversa una respecto a la otra.
| Importante: la alimentación del transmisor TX y del receptor RX debe quedar en fase. Si el LED del receptor parpadea, revise la correspondencia de las conexiones de alimentación. |
Datos técnicos
| Característica | Especificación |
|---|---|
| Fabricante | V2 / Able |
| Modelo | PX M 24 I |
| Tipo | Fotocélulas sincronizadas y autoalineables |
| Tipo de montaje | Empotrado |
| Alcance óptico máximo | 25 m |
| Alimentación | 12-24 V AC/DC |
| Señal | Infrarrojo modulado a 833 Hz |
| Longitud de onda | 950 nm |
| Salida de relé | 1 A máximo a 30 V DC |
| Consumo del transmisor TX | 20 mA |
| Consumo del receptor RX | 25 mA |
| Temperatura de funcionamiento | De -20 °C a +60 °C |
| Dimensiones | 76 × 66 × 30 mm |

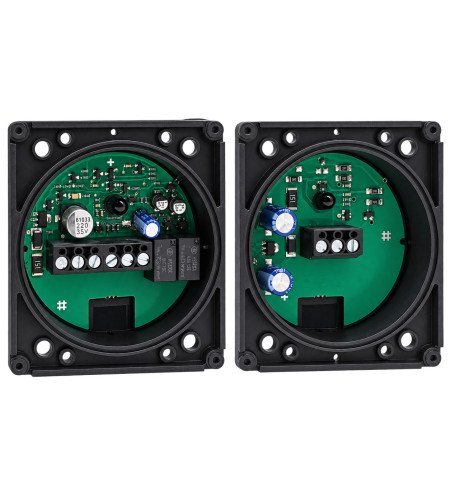

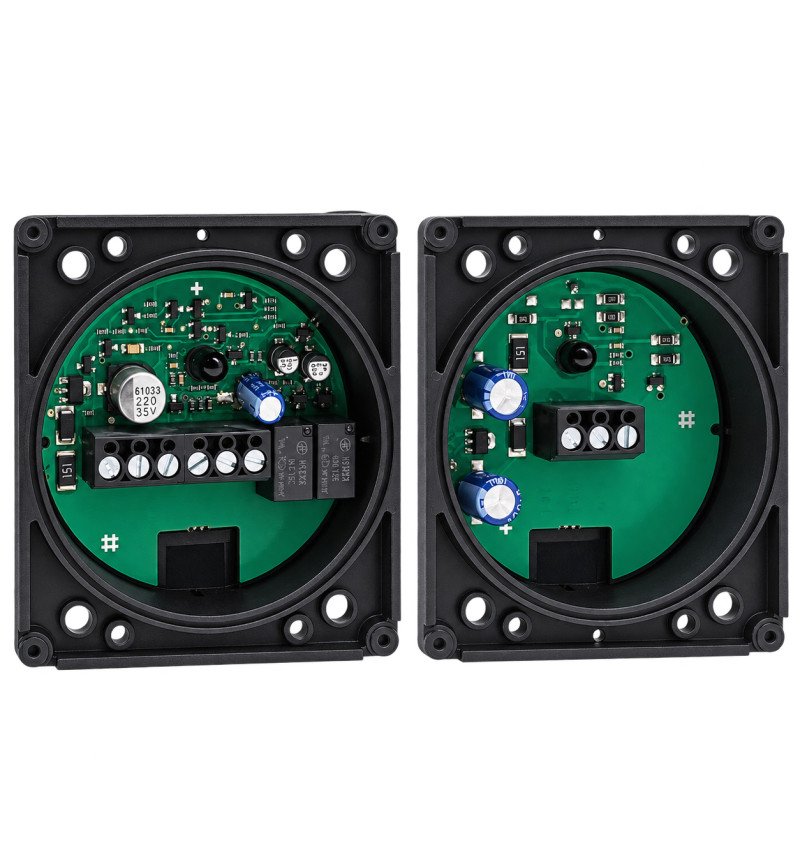

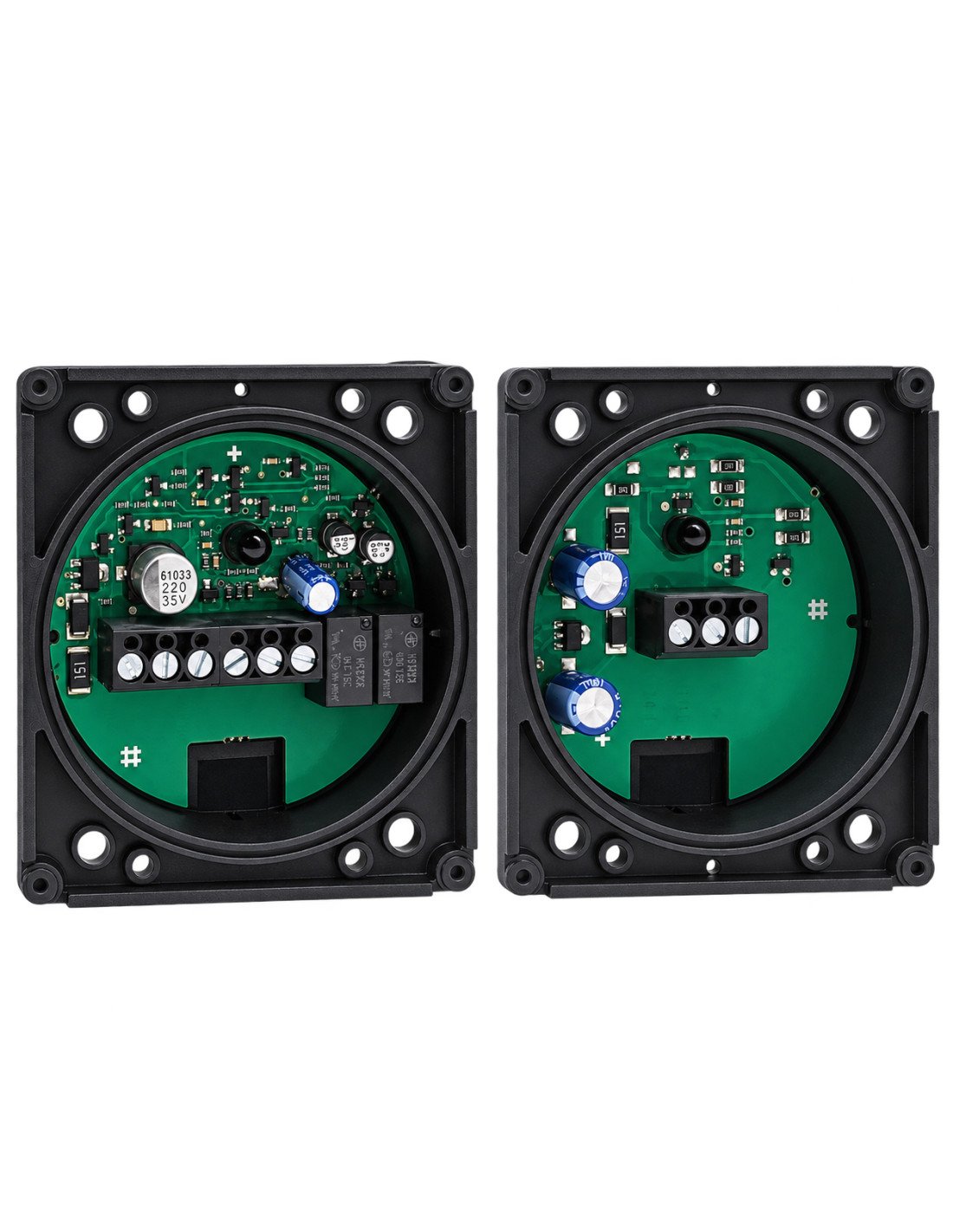

Conexiones eléctricas
Transmisor TX
| Borne | Función |
|---|---|
| 1 | +24 V |
| 2 | +12 V |
| 3 | GND |
Receptor RX
| Borne | Función |
|---|---|
| 1 | +12 V |
| 2 | +24 V |
| 3 | GND |
| 4 | Contacto NC |
| 5 | Contacto COM |
| 6 | Contacto NO |
Indicador LED del receptor
| Estado del LED | Significado |
|---|---|
| Encendido | Transmisor y receptor correctamente alineados |
| Apagado | Haz interrumpido o fotocélulas sin alinear |
| Parpadeando | Alimentación del TX y RX fuera de fase |
Recomendaciones de instalación
- Instalar el transmisor y el receptor enfrentados, sobre el mismo eje geométrico y a la misma altura.
- Utilizar superficies planas, firmes y correctamente alineadas.
- Evitar que el receptor RX quede orientado directamente hacia el sol.
- Comprobar el LED del receptor durante la alineación y la puesta en marcha.
- Interrumpir varias veces el haz infrarrojo y verificar que el LED se apague y el relé conmute.
- Colocar correctamente la junta adhesiva para conservar la estanqueidad de la carcasa.
| Exposición solar intensa: el fabricante indica una configuración específica de la junta sobre la lente del receptor RX. En esta configuración, el alcance máximo se reduce a aproximadamente 13 metros. |
Contenido del producto
- 1 transmisor TX V2 PX M 24 I.
- 1 receptor RX V2 PX M 24 I.
| Seguridad: la instalación, conexión y comprobación de las fotocélulas deben ser realizadas por personal cualificado. Desconecte la alimentación del automatismo antes de manipular el cableado. |
