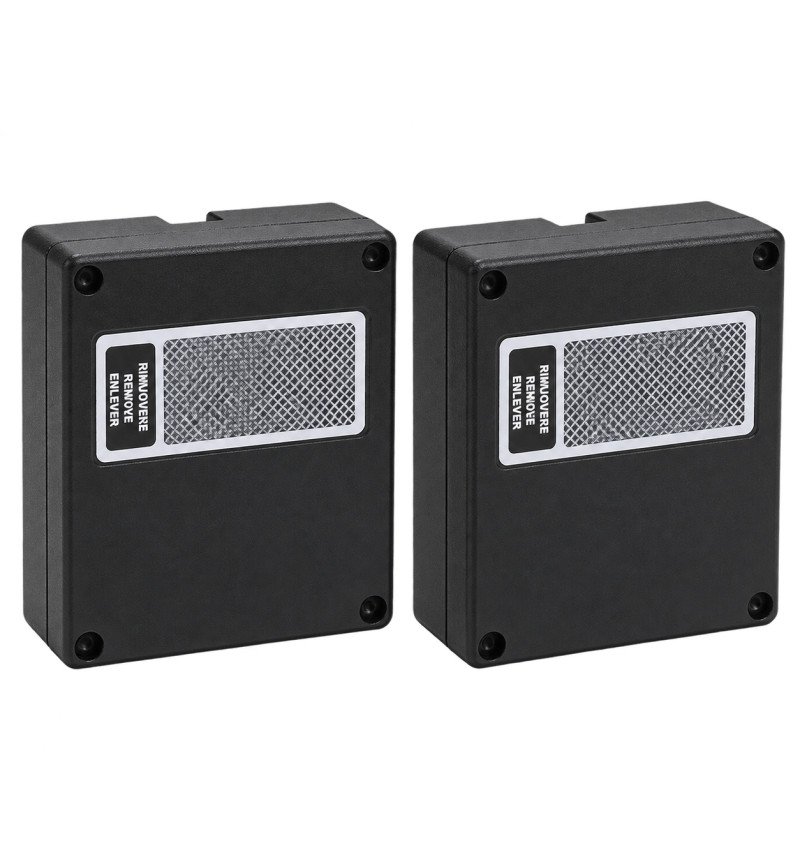

Fotocélulas de superfície V2 DFN para incorporar auto-alinhamento e sincronizado

V2 Px M 24 Eu somos cabines de segurança, auto-alinhamento e sincronizado, com alimentação de 12 a 24 V AC / DC e uma faixa óptica máxima de 25 metros.

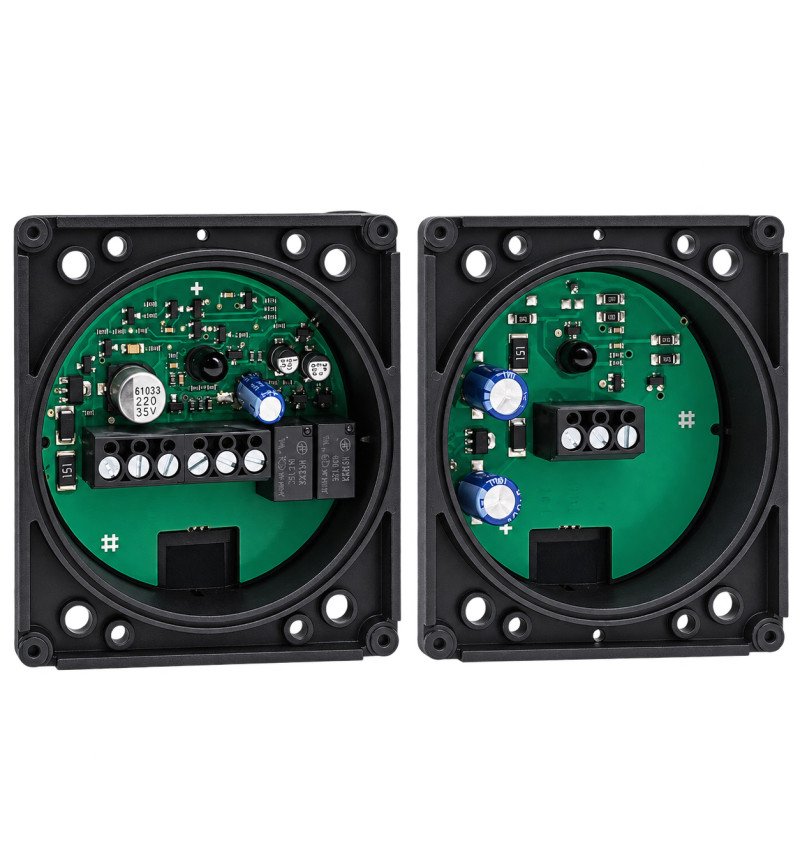

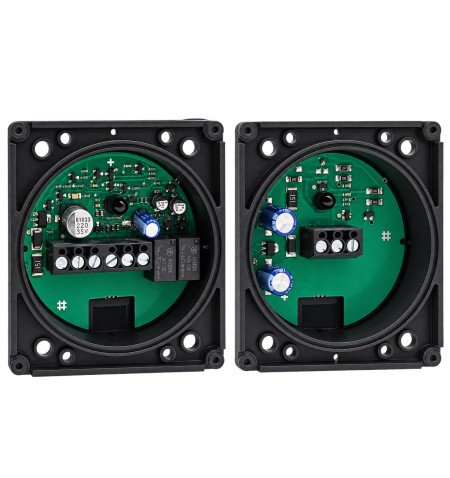

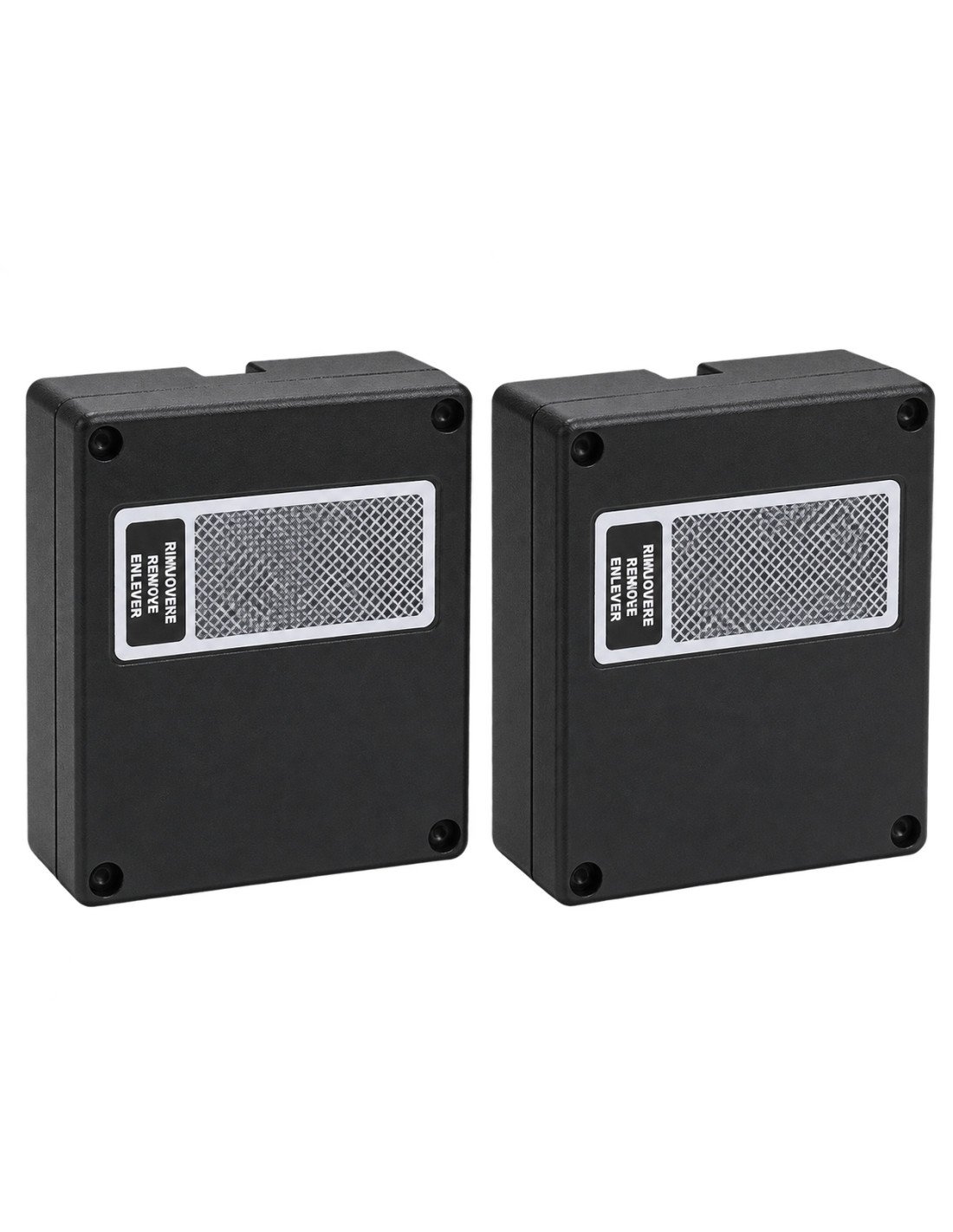

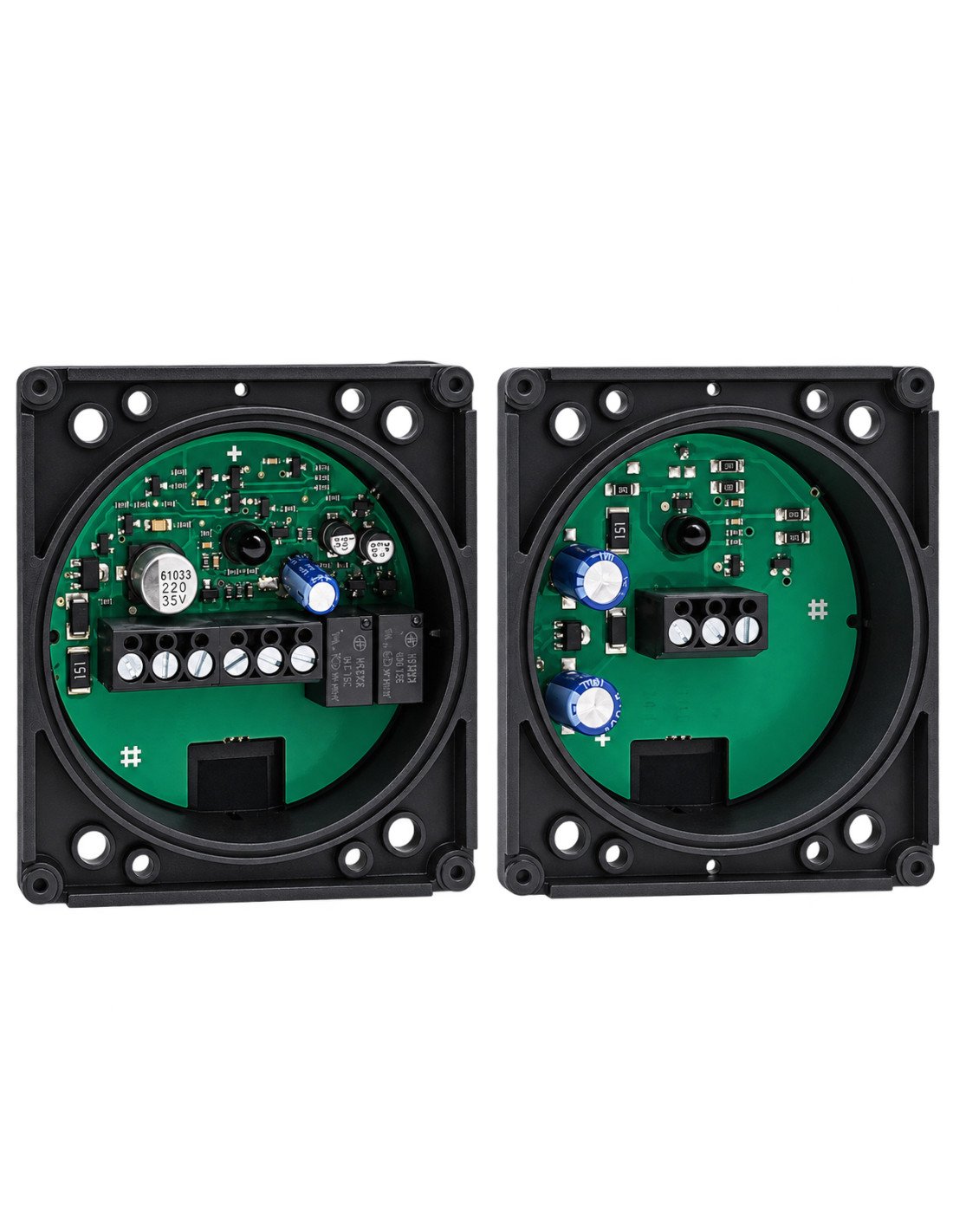

Este sistema é composto por um transmissor TX e um receptor RX e é projetado para ser integrado em pilares, paredes ou outras superfícies, atingindo uma instalação incorporada mais discreta e protegida.

As fotocélulas detectam pessoas, veículos ou obstáculos que interrompem o feixe infravermelho em portas automáticas, portões, barreiras e outros sistemas de controle de acesso. O LED embutido no receptor facilita o alinhamento e o comissionamento.

Vantagens de fotocélulas V2 Px m 24 eu

• Sistema de segurança que consiste em transmissor TX e receptor RX.
• Faixa óptica máxima de 25 metros.
• Multivolt feed 12 a 24 V AC / DC.

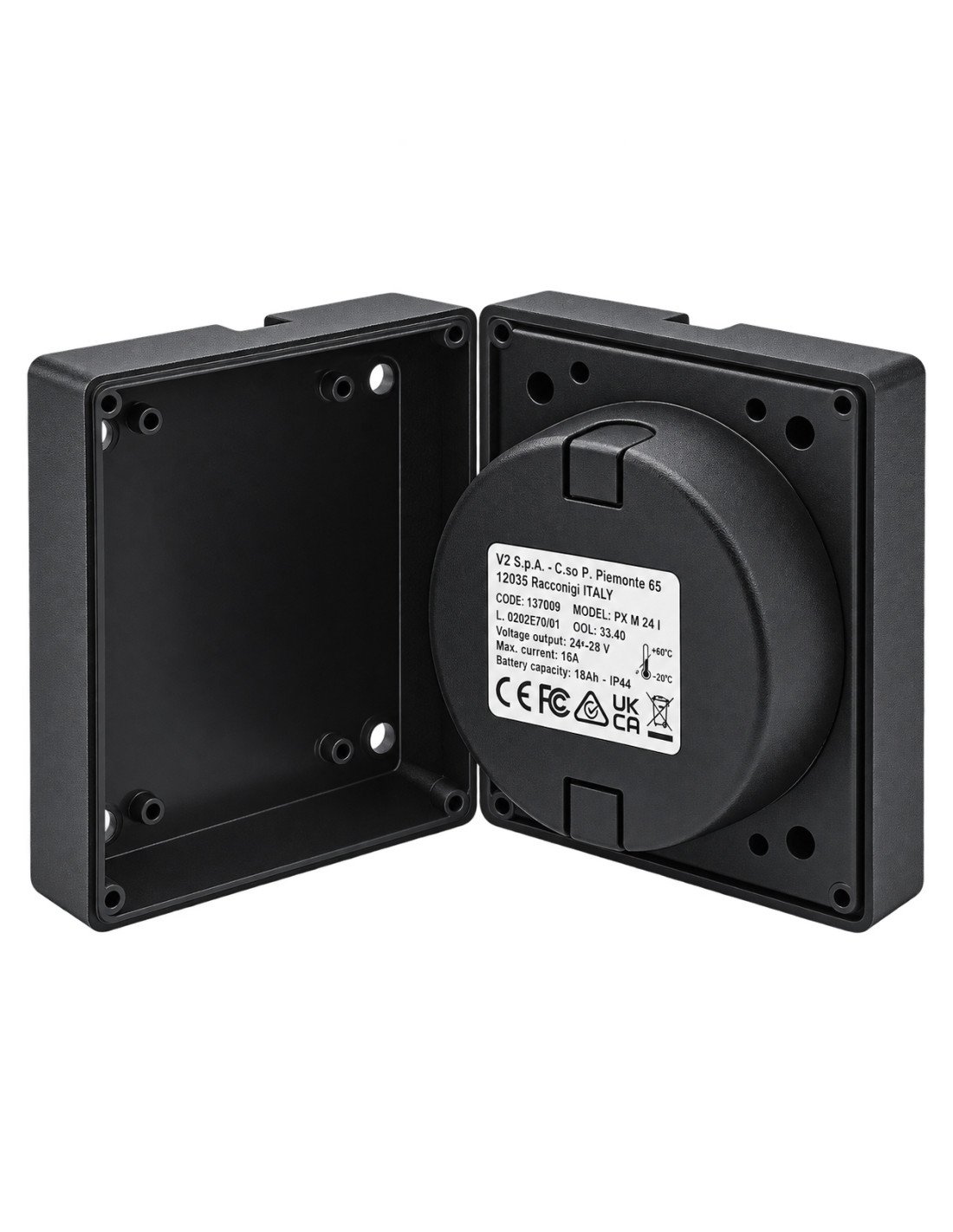

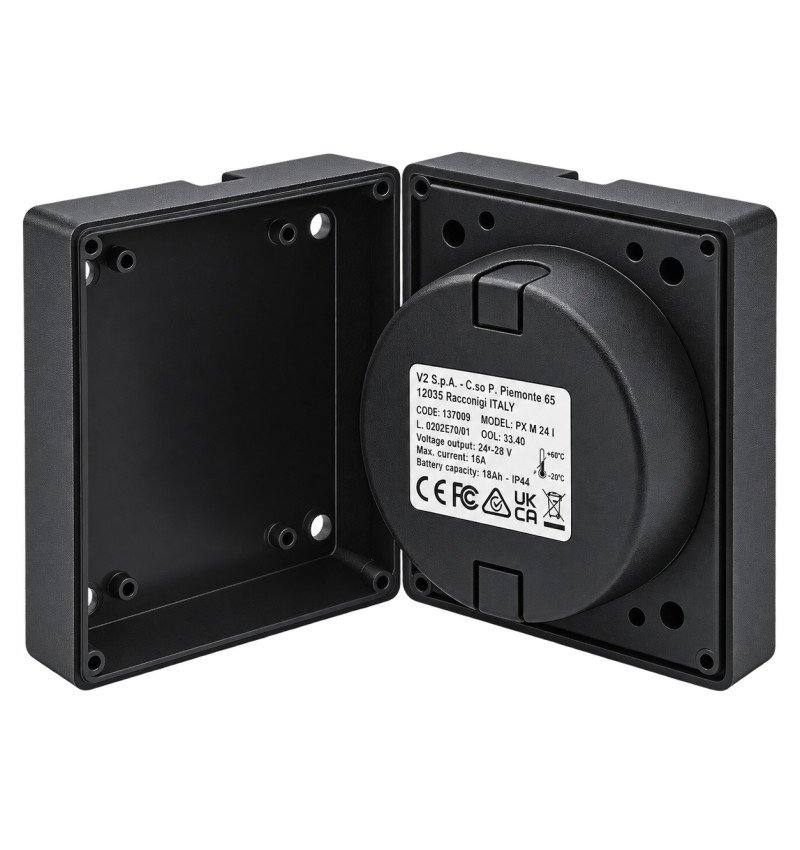

• Projetado especificamente para instalação recuada.
• Sistema auto-relemente com indicador LED no receptor.
• Função de sincronização para instalar dois casais próximos sem interferência.
• Relé saída com contatos NC, com e não.
• Adequado para instalações internas e externas.

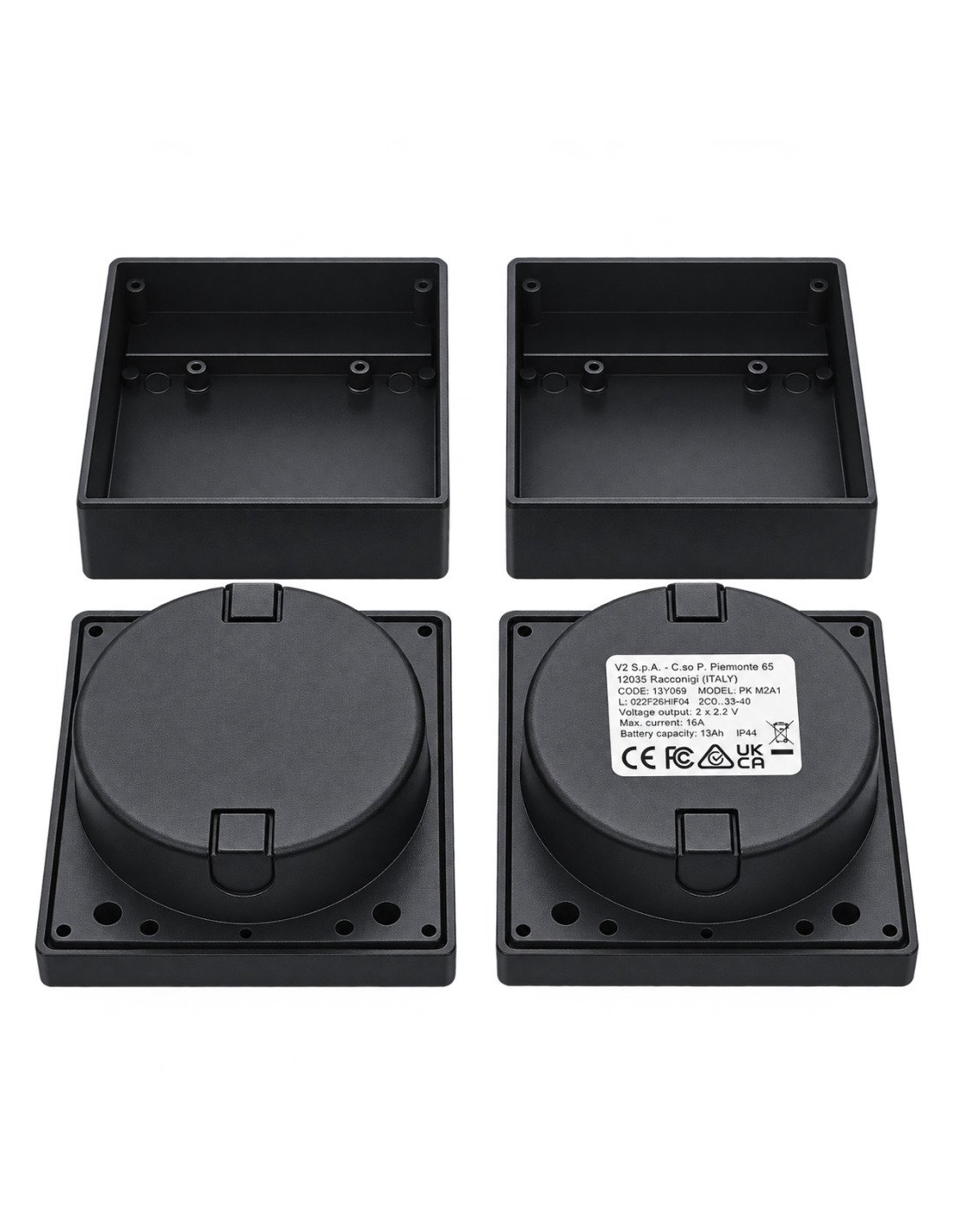

• Dimensões compactas de 76 × 66 × 30 mm.

Aplicações

Os fotocélulas PX M 24 I permitem que as pessoas detectem pessoas, veículos ou obstáculos que interrompem o feixe infravermelho entre o transmissor e o receptor. Eles são indicados para proteger e controlar as áreas do passo em:

• Portas automáticas
• Portão de deslizamento e balanço.
• Portas de garagem.
• Barreiras de acesso.
• Acessos para pedestres e veículos.

Operação sincronizada

O circuito de sincronização permite instalar dois casais de fotocélulas muito próximos uns dos outros, reduzindo o risco de interferência entre as vigas.

• Com alimentação atual alternada: É possível usar a operação sincronizada investindo a polaridade entre o primeiro e o segundo casal.
• Com alimentação atual contínua: Os casais trabalham sem sincronização e devem ser instalados na posição inversa entre si.

Dados técnicos

Conexões elétricas

Transmissor TX

Rx

Indicador LED do receptor

Recomendações de instalação

• Instale o transmissor e o receptor confrontado, no mesmo eixo geométrico e na mesma altura.
• Use superfícies planas, firmes e adequadamente alinhadas.
• Impedir que o receptor RX seja diretamente orientado para o sol.
• Verifique o receptor LED durante o alinhamento e comissionamento.
• Interrompa o feixe infravermelho várias vezes e verifique se o LED sai e o retransmissão de comutar.
• Defina a junta adesiva corretamente para preservar a vedação da caixa.

Conteúdo do produto

• 1 transmissor de TX V2 Px m 24 I.
• 1 Rex Receiver V2 Px m 24 I.
