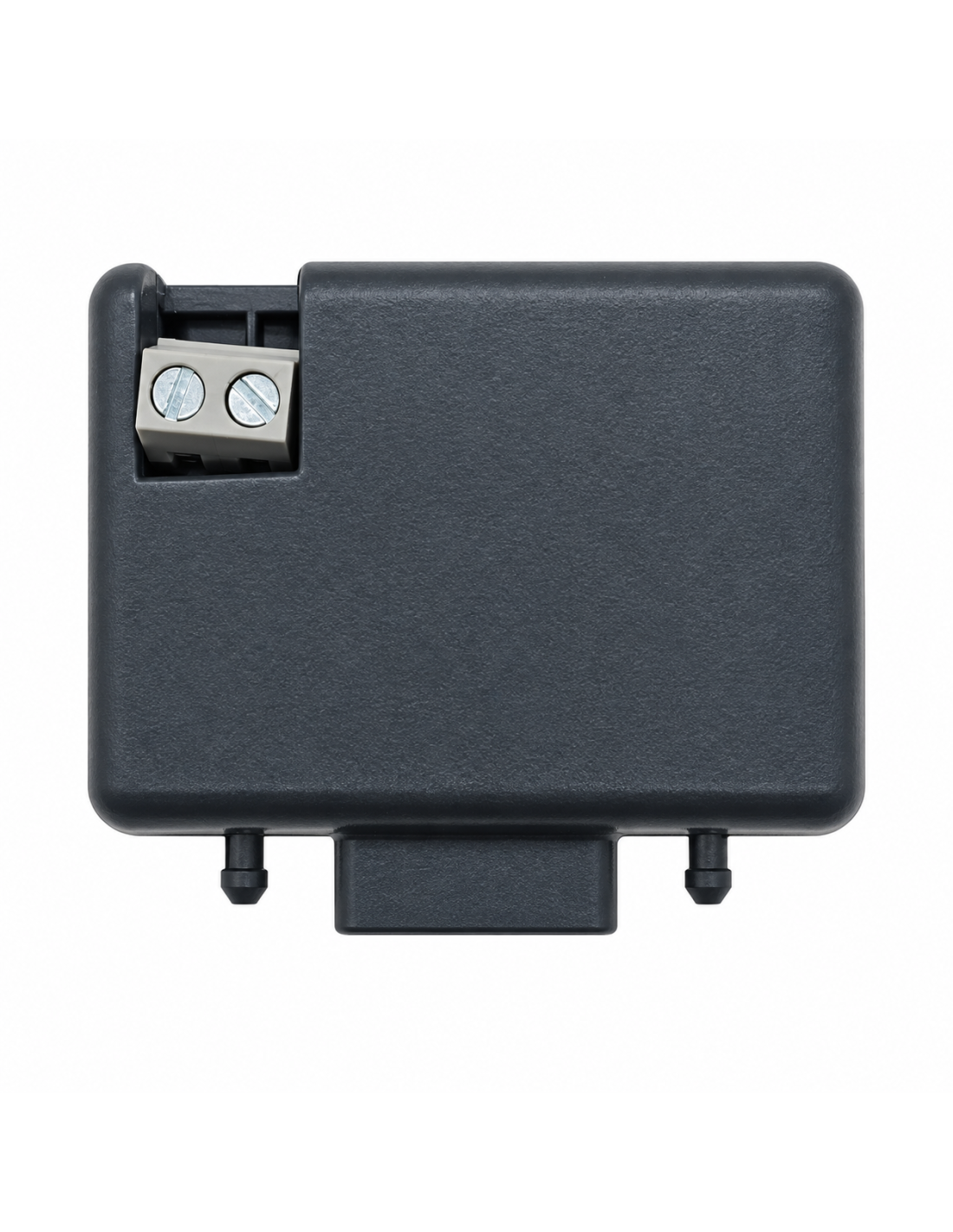

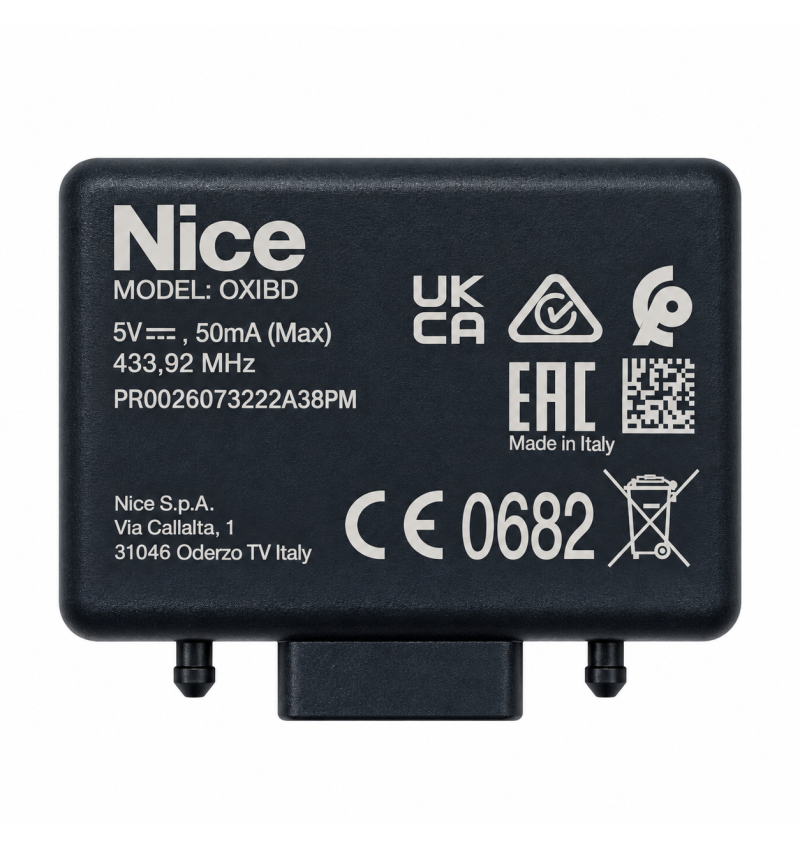

Récepteur Nice Oxibd 433,92 MHz Bidirectionnelle pour les centrales électriques Nice

Récepteur de plug-in Nice Oxibd 433,92 Bidirectionnelle MHz

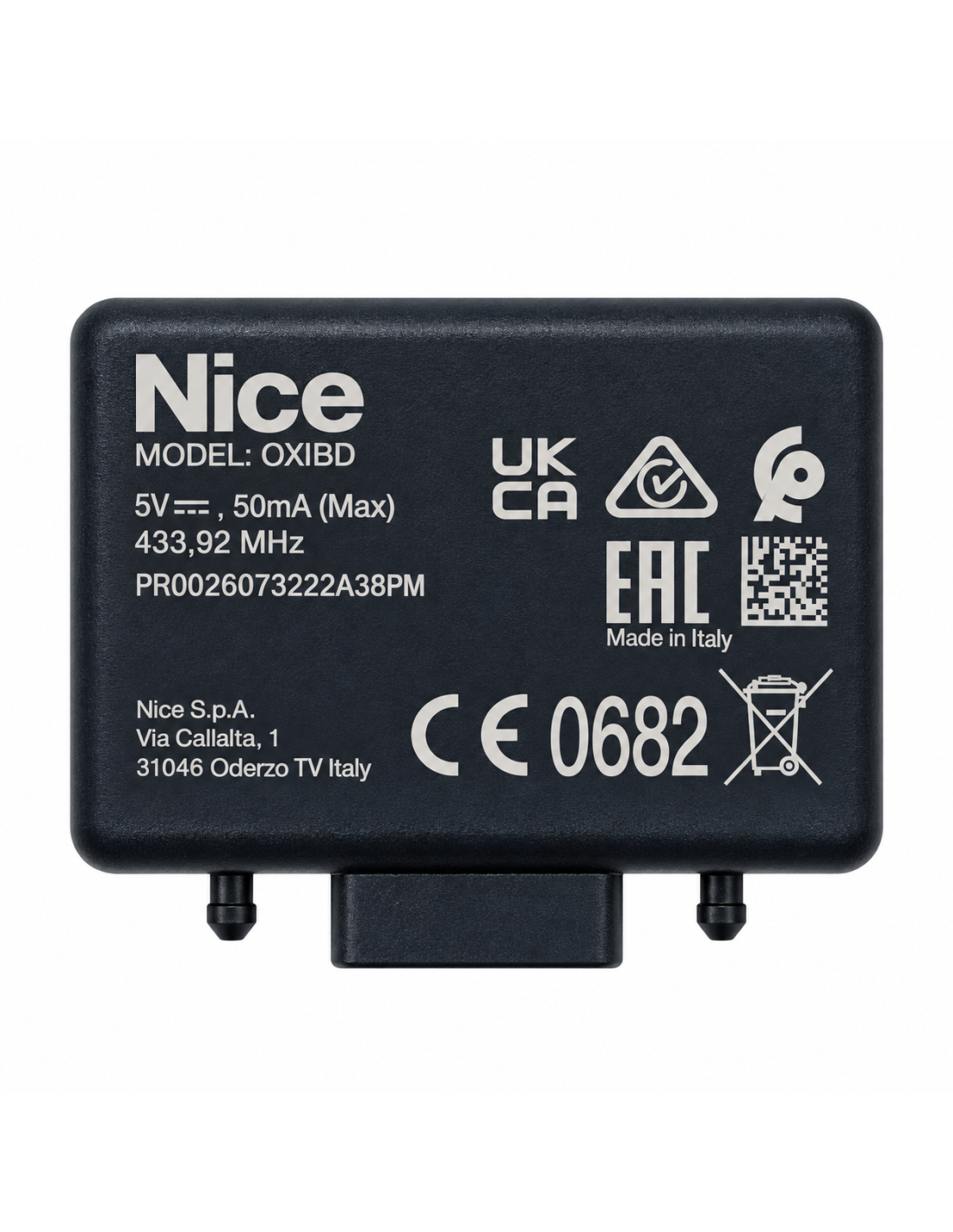

Les Nice OXIBD est un récepteur radio plug-in 433,92 MHz avec la technologie les deux sens Nice BD et fonctions de système avancées Niceopera.

Est conçu pour être installé directement dans le centrales électroniques Nice equipé de connecteur SM, permettant aux télécommandes compatibles de contrôler des portes coulissantes, des portes de balançoire, des portes de garage et des barrières automatiques.

Grâce à sa technologie bidirectionnelle, il vous permet de recevoir des commandes des commandes et de transmettre des informations de retour à la les émetteurs Nice Compatible BD, y compris la confirmation de la réception de la commande et, lorsque l'installation le permet, des informations sur l'état de l'automatisation.

Le destinataire admet également différents systèmes radio traditionnels de Nice, comme CODE O-Code, fleur, tts, flo et smilo, facilitant son utilisation dans les installations existantes.

Il a une mémoire 750 émetteurs bidirectionnels ou alors 1 024 positions de mémoire pour les émetteurs unidirectionnels, en fonction du système et du mode de mémorisation utilisée.

Compatibilité avec les centrales électriques Nice

Le récepteur Nice OXIBD il peut être installé dans les centrales électroniques Nice avoir connecteur de plug-in SM Compatible.

✓ Central Nice avec connecteur SM.

✓ Automatisation Nice compatible avec le système radio Niceopera.

✓ Installations existantes avec connecteur SM qui souhaitent intégrer des contrôles technologiques Nice BD, selon les fonctions admises par la plante.

Le système Nice BD il permet la communication dans les deux sens entre le récepteur et les contrôles bidirectionnels compatibles.

Contrairement aux récepteurs conventionnels, qui ne reçoivent que des commandes des commandes, la Oxibd peut également transmettre des informations de réponse.

Confirmation de la réception: il permet d'informer l'émetteur que le récepteur a reçu la commande envoyée.

Informations sur l'état: il permet de communiquer l'état de l'automatisation, telle que la porte ouverte ou fermée, lorsque la configuration centrale et la configuration d'installation prend en charge cette fonction.

Quelques contrôles Nice bidirectionnel, comme ceux de la la famille était une bd, ils utilisent des indicateurs de LED pour communiquer ces informations à l'utilisateur.

Remarque: les fonctions de confirmation et de requête de l'état dépendent de la commande, de la centrale électrique et de la configuration du système Nice.

Important: Compatibilité entre les contrôles

Les première commande mémorisée unidirectionnelle détermine la famille codante unidirectionnelle que le récepteur utilisera.

Il n'est pas possible de mélanger librement différentes familles unidirectionnelles telles que Flo, plancher ou smilo.

Cependant, le contrôles bidirectionnels Nice Bd peut coexister dans la mémoire du récepteur avec les contrôles unidirectionnels de la famille sélectionnée.

Pour changer la famille de codage unidirectionnel, il sera nécessaire d'effectuer un suppression complète de la mémoire et mémoriser les contrôles.

Jusqu'à 750 contrôles bidirectionnels Nice BD lorsque la mémoire ne contient que des émetteurs bidirectionnels.

Jusqu'à 1 024 positions de mémoire lorsque des émetteurs unidirectionnels sont utilisés exclusivement.

Sur MODE I, un émetteur peut occuper une seule position de mémoire. Sur MODE II, chaque clé mémorisée occupe une position indépendante. La capacité effective dépend du type de mémorisation.

✓ Récepteur de plug-in Nice OXIBD.

✓ Radio-fréquence 433,92 MHz.

✓ Communication unidirectionnel et bidirectionnel.

✓ Compatible avec Niceopera.

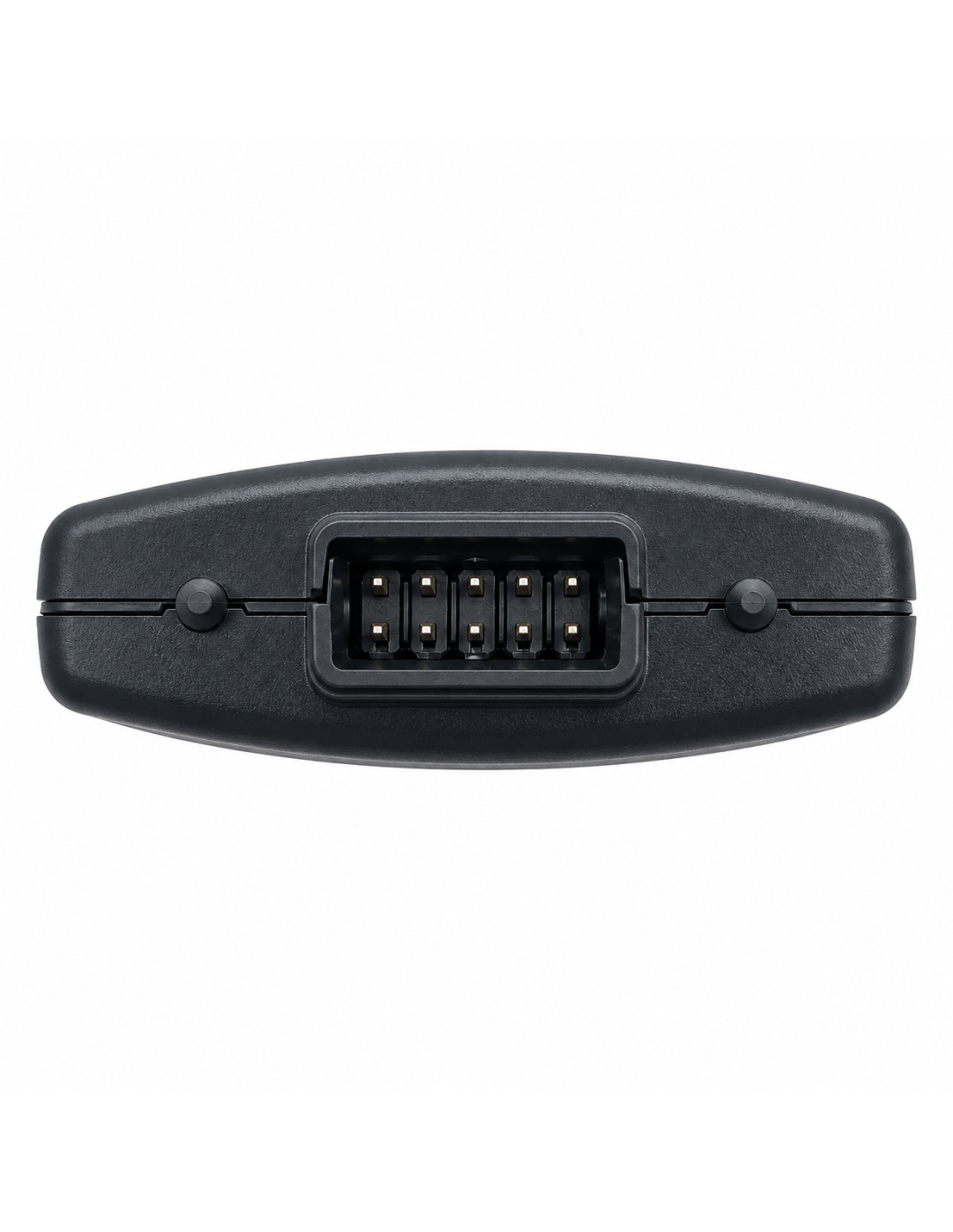

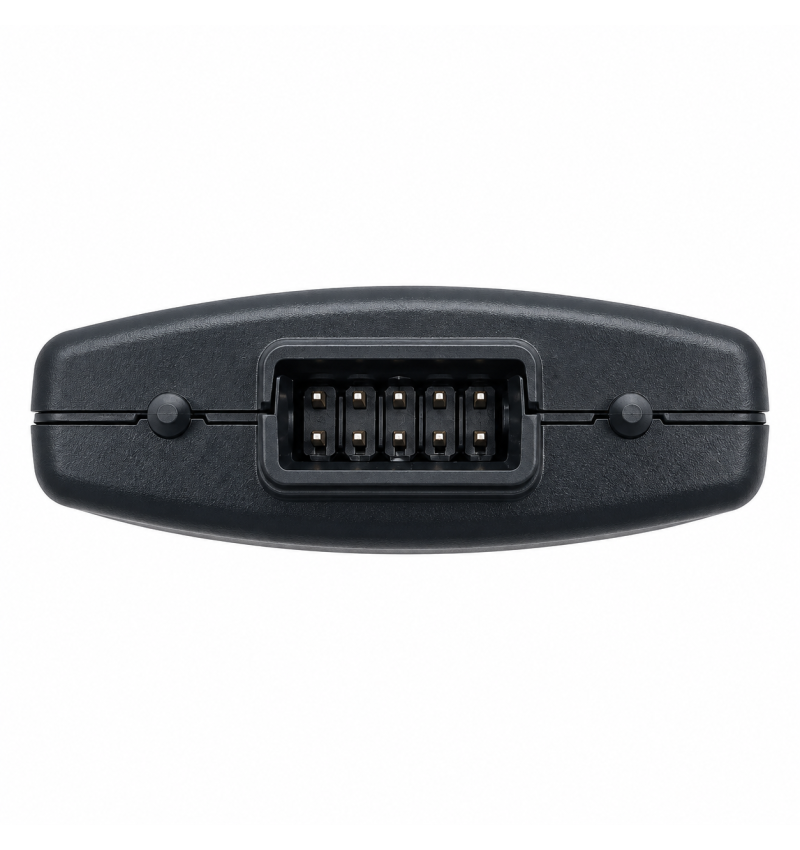

✓ Installation via connecteur SM.

✓ 4 commandants différents disponible dans les centrales sans buste4.

✓ 15 commandants différents central compatible avec Bust4, selon les fonctions disponibles.

✓ Compatible avec les codages BD, O-Code, Fleur, TTS, Flo et Smilo.

✓ Mémoire en haut 750 emitters BD ou alors 1 024 positions unidirectionnelles.

✓ Programmation des émetteurs dans MODE I et MODE II.

✓ Possibilité de mémorisation de nouvelles commandes via des procédures à distance compatibles.

✓ Fonctions de gestion avancées et de programmation à travers Nice O-Box et o-Vue o.

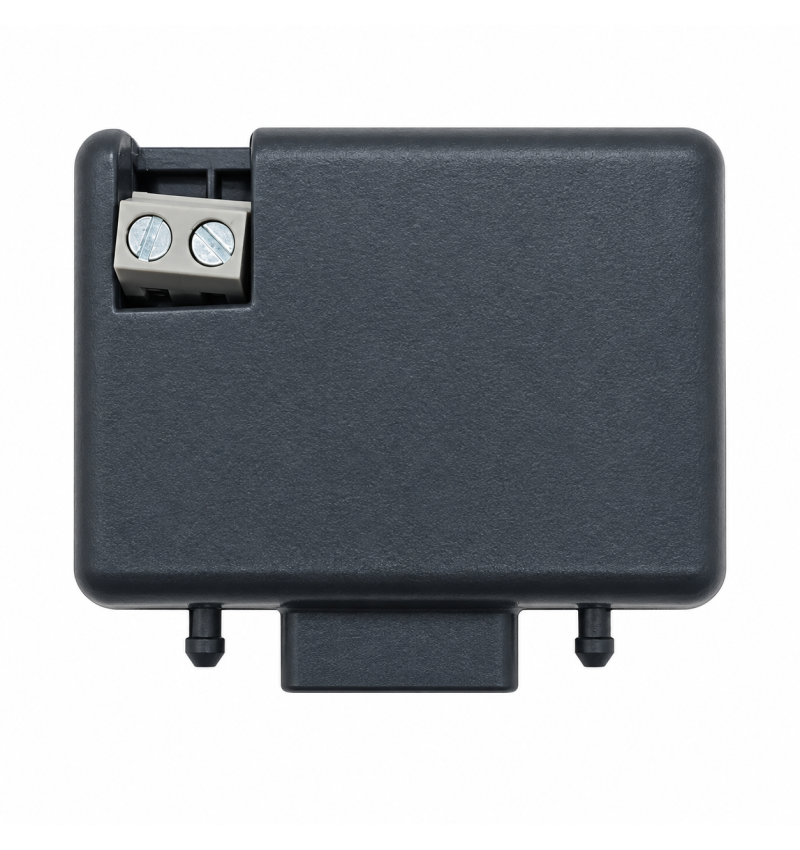

✓ Connexion d'antenne fournie ou d'antenne externe par câble coaxial 50 ohms.

✓ Conception compacte pour l'installation dans un centre électronique compatible.

Caractéristiques avancées avec bust4

Lorsqu'il est installé dans un centre Nice compatible Bust4, le destinataire peut offrir des fonctions de contrôle supplémentaires.

En central avec bust4, vous pouvez gérer 15 commandants différents, tandis que dans le centre sans bust4, il a 4 commandants différents.

Les installations avec plusieurs automatismes connectés via Bust4 peuvent également prendre en charge les fonctions de retransmission des commandes via ledit réseau, lors de la configuration des récepteurs correspondants.

La disponibilité de ces fonctions dépend de la centre électronique et configuration du système.

Mémorisation en mode I

Dans ce mode, les touches de contrôle sont mémorisées avec les fonctions automatiquement attribuées par le panneau de commande.

1. Continuez à appuyer sur le bouton du récepteur jusqu'à ce que le voyant vert s'allume et lâchez-le.

2. Dans les 10 prochaines secondes, effectuez la transmission de la commande:

- Commande unidirectionnelle: gardez une touche enfoncée jusqu'à la première confirmation clignotante du récepteur et relâchez-la.

- Commande bidirectionnelle BD: appuyez sur et relâchez une clé immédiatement.

3. Le destinataire confirme la mémorisation par 3 clignotements verts.

Mémorisation en mode II

Ce mode vous permet de mémoriser une clé spécifique du contrôle et de l'associer à une certaine fonction de l'automatisme.

1. Consulter dans le manuel du centre Nice le nombre correspondant à la fonction souhaitée.

2. Appuyez autant de fois le bouton du récepteur autant de fois indiquant le numéro de cette fonction.

3. Transmettre avec la clé de commande que vous souhaitez mémoriser, suivez la procédure correspondant à sa technologie unidirectionnelle ou à sa BD.

4. La mémorisation est confirmée par 3 clignotements verts. Pour d'autres clés, répétez la procédure.

Quelles commandes puis-je mémoriser dans les OXIBD?

Vous pouvez mémoriser des émetteurs Nice compatible avec les codages BD, O-Code, Fleur, TTS, Flo et Smilo. Les commandes unidirectionnelles doivent appartenir à la même famille de codage sélectionnée, tandis que les contrôles BD peuvent coexister avec eux.

Comment puis-je savoir quel codage le destinataire a mémorisé?

Déconnectez et reconnectez l'alimentation de l'installation. Après l'allumage, observez le voyant du récepteur clignote.

1 vert clignotant: Flo.

2 clignotements verts: O-Code, fleur ou tts.

3 clignotements verts: Smilo.

5 clignotements verts: aucun commandement mémorisé.

Un clignotant d'orange supplémentaire: indique la présence de commandes bidirectionnelles BD en mémoire.

Pouvez-vous supprimer une seule commande?

Oui. L'OXIBD vous permet de supprimer un seul émetteur ou une clé spécifique à l'aide du bouton du récepteur et de la commande de suppression. Le processus varie en fonction de l'émetteur est unidirectionnel ou bidirectionnel. Voir la section 3.7 manuel.

Comment tous les contrôles sont-ils effacés?

Appuyez sur la touche du récepteur enfoncée et respectez la séquence de clignotation LED:

Libération pendant le troisième clignotant: supprimer tous les émetteurs mémorisés.

Libération pendant le cinquième clignotant: supprimer toute la mémoire du récepteur. Pour modifier la famille codante unidirectionnelle, cette dernière opération doit être effectuée.

Puis-je l'utiliser avec un centre qui n'est pas Nice?

Les Oxibd est conçu pour se connecter directement au Central avec Connecteur SM compatible. Pour l'utiliser dans les centrales électriques des autres fabricants, une interface compatible telle que la Nice OX2UBP, qui fournit des sorties de relais. La compatibilité de l'installation doit être préalable.

Important lors de l'installation

Avant de connecter ou de supprimer le récepteur Oxibd doit débranchez l'alimentation électrique de la centrale électrique.

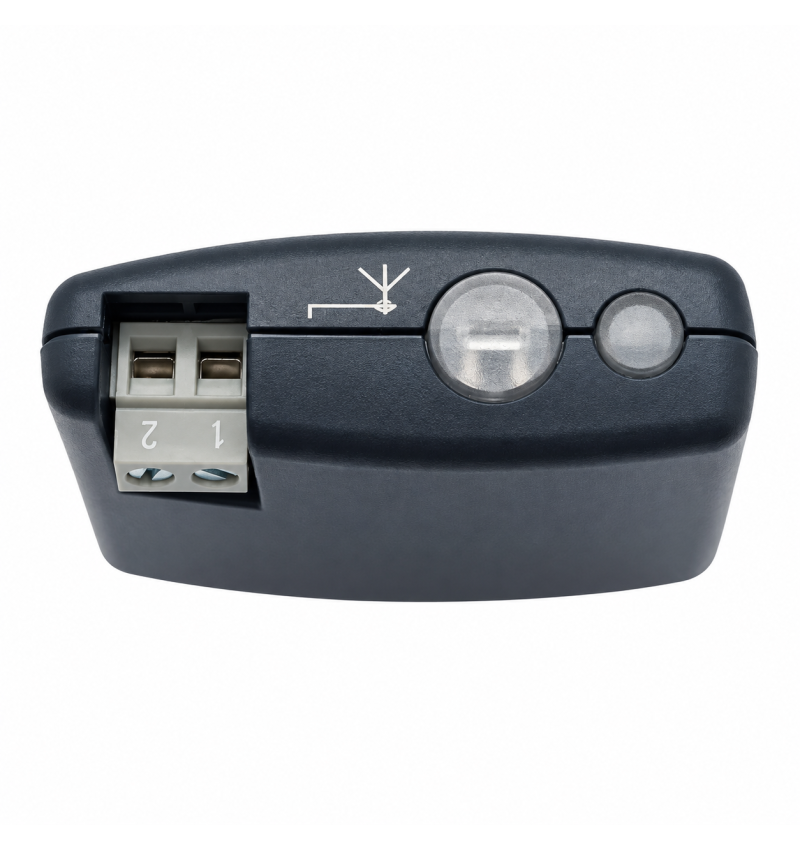

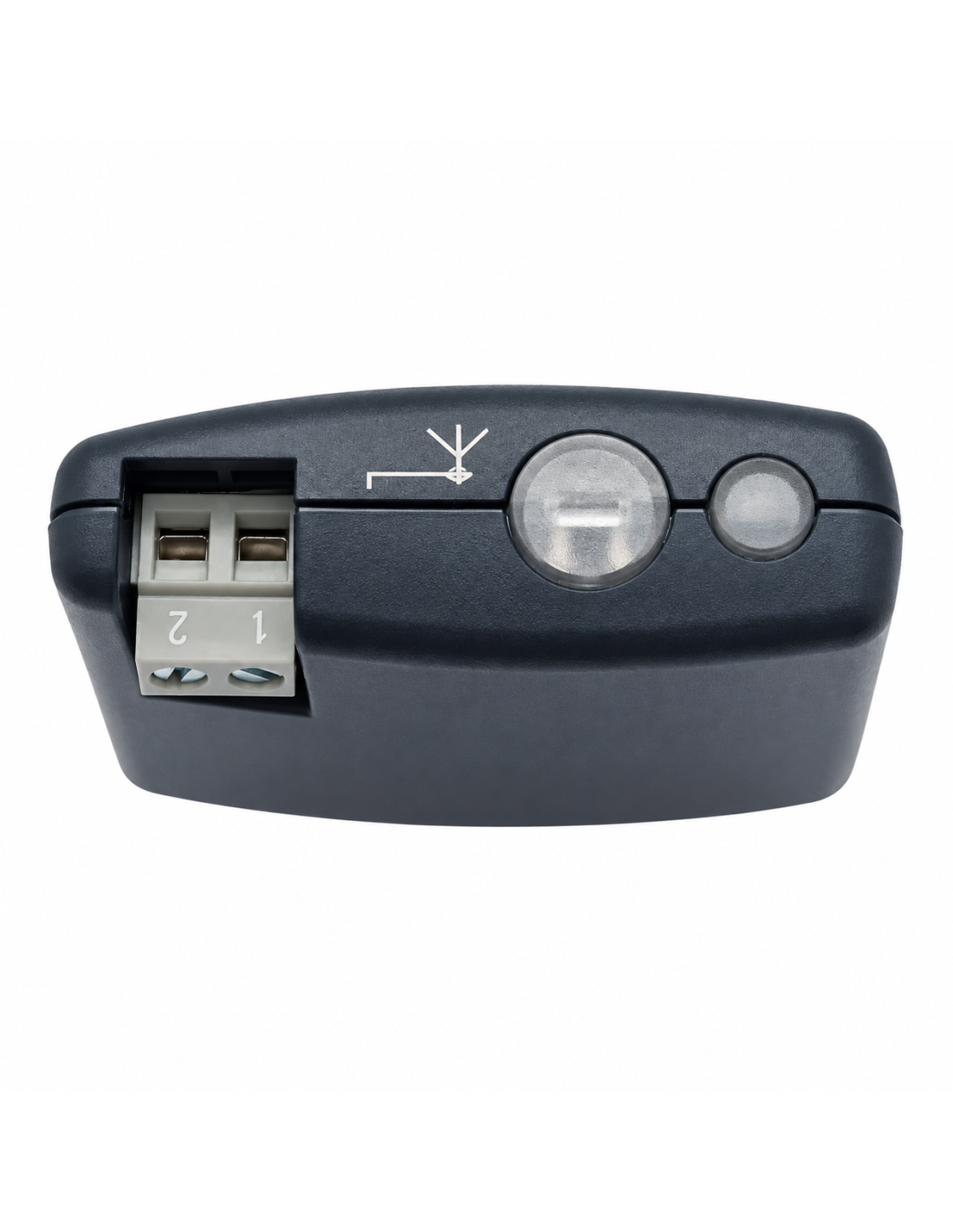

Pour améliorer la réception, une antenne externe peut être installée à l'aide d'un câble coaxial 50 Ω, type rg58, connecté directement aux terminaux d'antenne du récepteur, à la suite du système du fabricant.

Oxibd est un récepteur de plug-in pour le montage protégé dans un boîtier central ou approprié; Il ne doit pas être exposé directement à la météo.

Download Manual Nice Oxibd en espagnol (PDF)

■ 1 × récepteur de plug-in Nice OXIBD 433,92 MHz. . Télécommandes non incluses.
