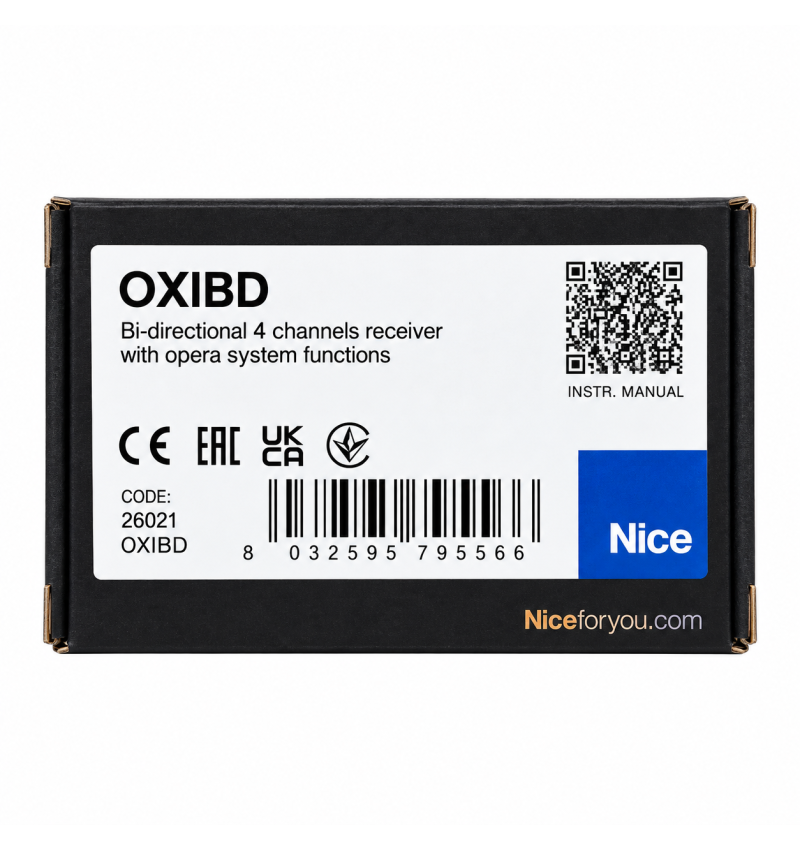

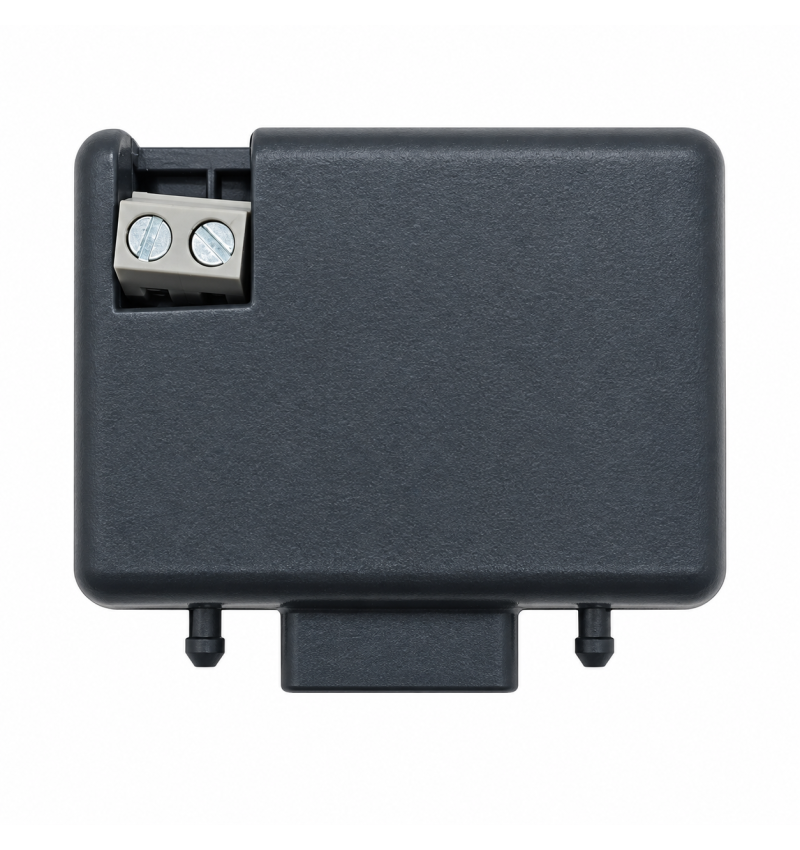

Receptor Nice Oxibd 433,92 MHz bidirecional para usinas de energia Nice

Receptor de plug-in Nice Oxibd 433,92 bidirecional MHz

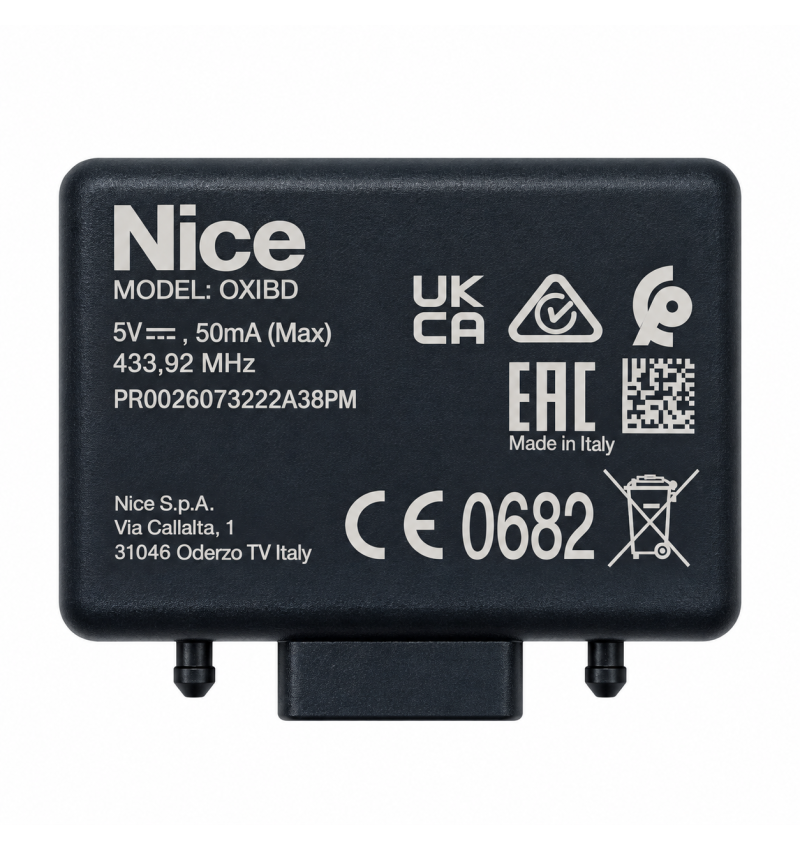

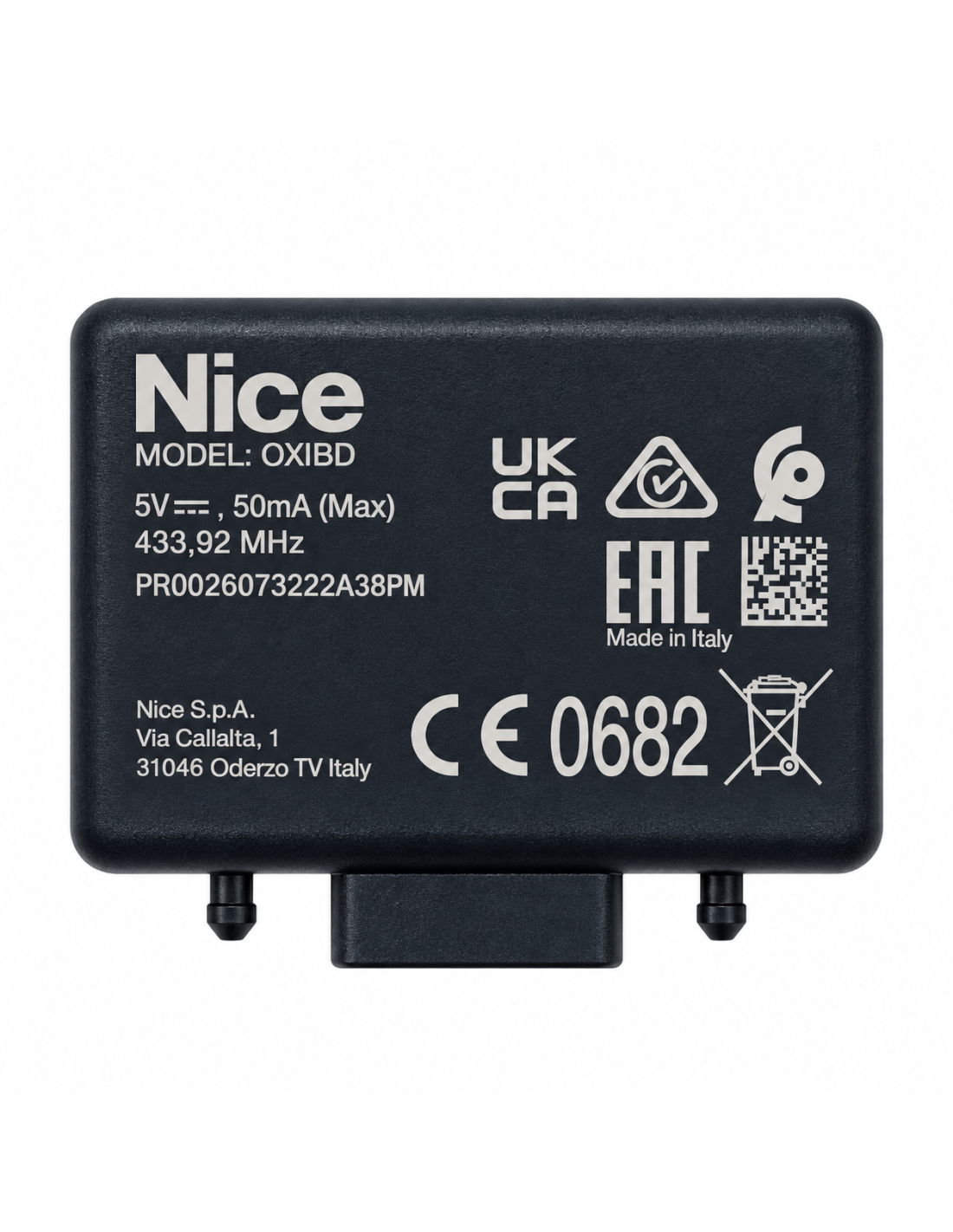

A Nice OXIBD é um receptor de rádio plug-in 433,92 MHz com tecnologia nos dois sentidos Nice BD e funções avançadas do sistema Niceopera.

É projetado para ser instalado diretamente no usinas eletrônicas Nice equipado com conector SM, permitindo que os controles remotos compatíveis controlem portas deslizantes, portas de balanço, portas de garagem e barreiras automáticas.

Graças à sua tecnologia bidirecional, permite receber pedidos dos controles e transmitir informações de retorno para o emissores Nice BD compatível, incluindo a confirmação da recepção do pedido e, quando a instalação permite, informações sobre o status da automação.

O receptor também admite diferentes sistemas tradicionais de rádio de Nice, como O-Código, flor, tts, flo e smilo, facilitando seu uso nas instalações existentes.

Tem uma memória 750 emissores bidirecionais ou 1.024 posições de memória para emissores unidirecionais, dependendo do sistema e modo de memorização usado.

Compatibilidade com usinas Nice

O receptor Nice OXIBD pode ser instalado em usinas eletrônicas Nice ter conector de plug-in SM compatível.

✓ Central Nice com conector sm.

✓ Automação Nice compatível com o sistema de rádio Niceopera.

✓ Instalações existentes com o conector SM que desejam incorporar controles de tecnologia Nice BD, de acordo com as funções admitidas pela planta.

O sistema Nice BD permite a comunicação em ambas as direções entre o receptor e os controles bidirecionais compatíveis.

Ao contrário dos receptores convencionais, que só recebem pedidos dos controles, o O OXIBD também pode transmitir informações de resposta.

Confirmação da recepção: permite informar o transmissor que o receptor recebeu o pedido enviado.

Informação do Estado: permite comunicar o status da automação, como porta aberta ou fechada, quando a configuração central e a configuração de instalação suportam esta função.

Alguns controles Nice bidirecional, como os do família foi um bd, eles usam indicadores LED para comunicar essas informações para o usuário.

Nota: as funções de confirmação e consulta do estado dependem do controle, a usina eletrônica e a configuração do sistema Nice.

Importante: Compatibilidade entre controles

A primeiro comando memorizado unidirecional determina a família de codificação unidirecional que o receptor usará.

Não é possível misturar livremente famílias unidirecionais, como Flo, Chão ou Smilo.

No entanto, o controles bidirecionais Nice BD pode coexistir na memória do receptor com os controles unidirecionais da família selecionada.

Para alterar a família de codificação unidirecional, será necessário realizar um exclusão completa da memória e re-memorizar os controles.

Até 750 controles bidirecionais Nice BD quando a memória contém apenas emissores bidirecionais.

Até 1.024 posições de memória quando emissores unidirecionais são usados exclusivamente.

Sobre Modo eu, um emissor pode ocupar uma única posição de memória. Sobre Modo II, cada chave memorizada ocupa uma posição independente. A capacidade efetiva depende do tipo de memorização.

✓ Receptor Plug-in Nice OXIBD.

✓ Frequência de rádio 433,92 MHz.

✓ Comunicação unidirecional e bidirecional.

✓ Compatível com Niceopera.

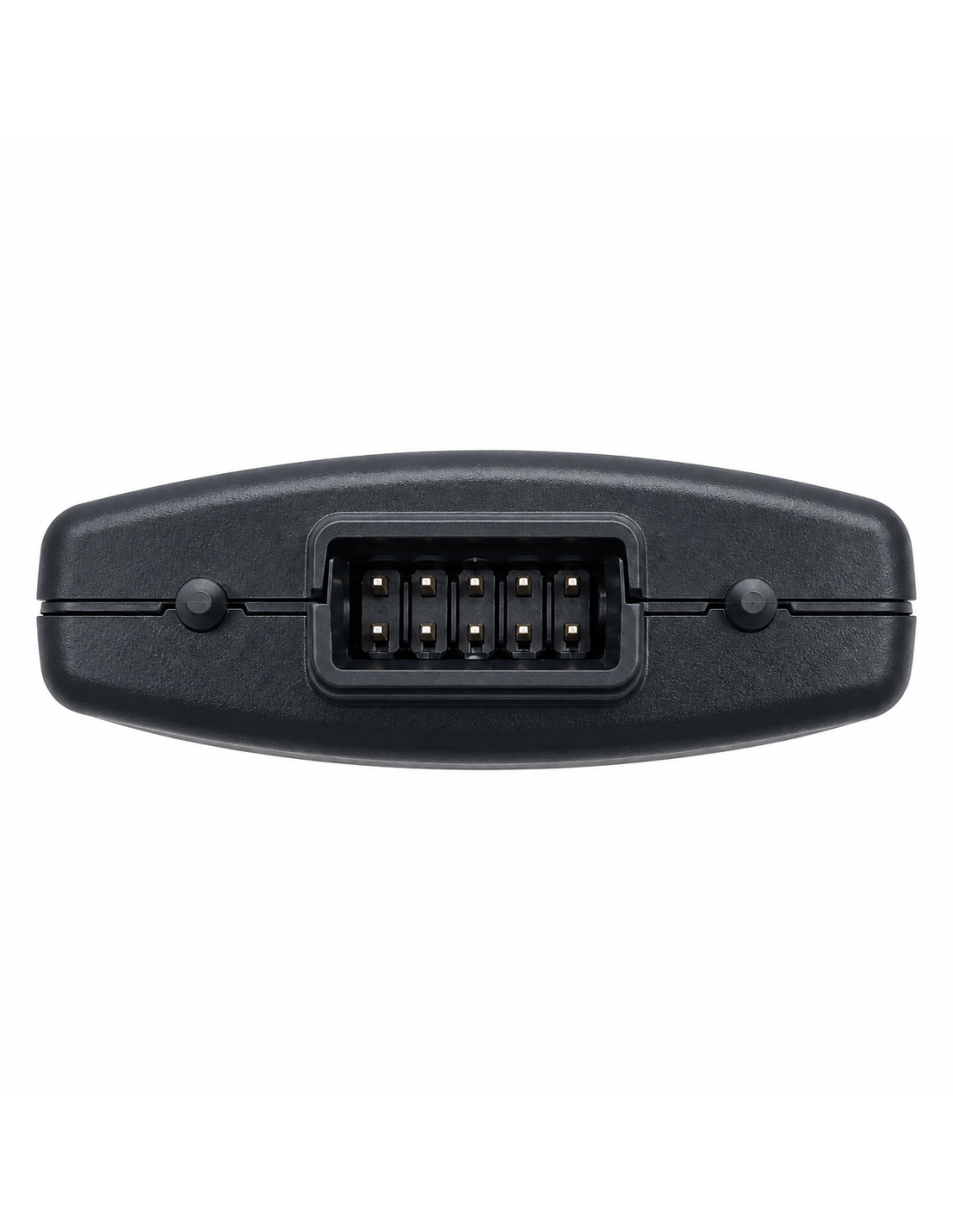

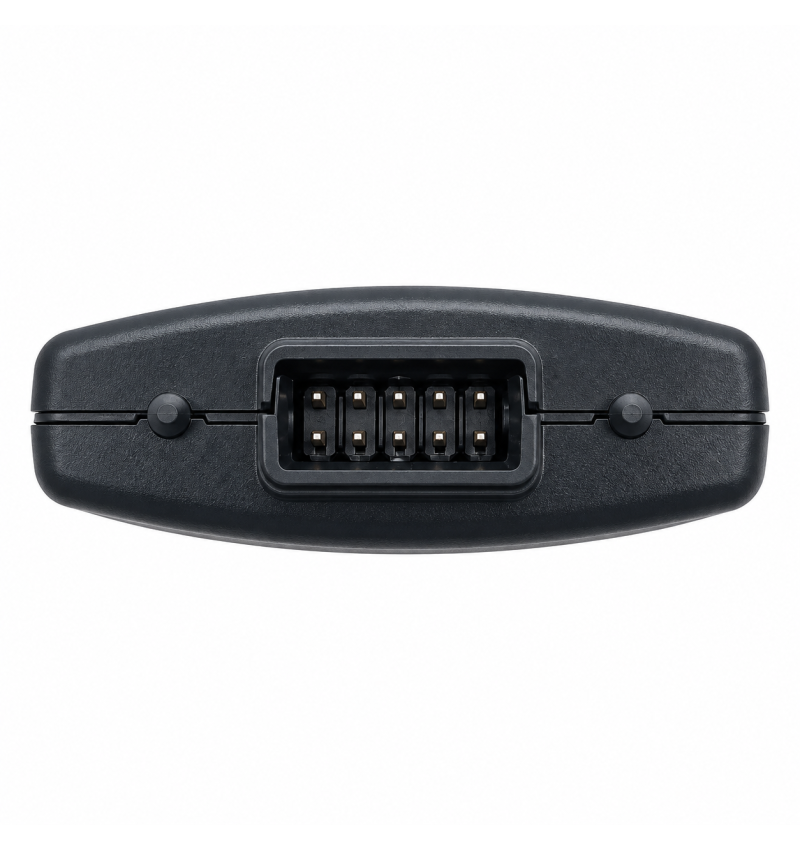

✓ Instalação através de conector sm.

✓ 4 comandantes diferentes disponível em usinas sem bust4.

✓ 15 comandantes diferentes em central compatível com Bust4, de acordo com as funções disponíveis.

✓ Compatível com codificações BD, O-Code, Flor, TTS, FLO e SMILO.

✓ Memória para cima 750 emissores BD ou 1.024 posições unidirecionais.

✓ Programação de emissores em Modo I e Modo II.

✓ Possibilidade de memorização de novos controles através de procedimentos remotos compatíveis.

✓ Funções avançadas de gerenciamento e programação através de Nice O-Box e o-View.

✓ Conexão para antena fornecido ou antena externa por cabo coaxial 50 ohms.

✓ Design compacto para instalação dentro de um centro eletrônico compatível.

Recursos avançados com Bust4

Quando instalado em uma central Nice compatível Bust4, o receptor pode oferecer funções de controle adicionais.

No centro com Bust4 você pode gerenciar 15 comandantes diferentes, enquanto no centro sem Bust4 tem 4 comandantes diferentes.

Instalações com vários automatismos conectados via Bust4 também podem suportar funções de retransmissão de pedidos por meio da referida rede, após a configuração dos receptores correspondentes.

A disponibilidade dessas funções depende do centro eletrônico e configuração do sistema.

Memorização no modo i

Neste modo, as teclas de controle são memorizadas com as funções automaticamente atribuídas pelo painel de controle.

1. Continue pressionando o botão do receptor até que o LED verde acenda e solte.

2. Nos próximos 10 segundos, execute a transmissão do comando:

- Comando Unidirecional: mantenha uma tecla pressionada até a primeira confirmação piscando do receptor e solte-a.

- Comando Bidirecional BD: pressione e solte uma tecla imediatamente.

3. O receptor confirma a memorização por 3 pisca verde.

Memorização no modo II

Este modo permite memorizar uma chave específica do controle e associá-la a uma determinada função do automatismo.

1. Consultar no manual da central Nice o número correspondente à função desejada.

2. Pressione o botão do receptor quantas vezes indique o número dessa função.

3. Transmitir com a chave de comando que você deseja memorizar, seguindo o procedimento correspondente à sua tecnologia unidirecional ou BD.

4. Memorização é confirmada por 3 pisca verde. Para outras chaves, repita o procedimento.

Quais comandos posso memorizar no Oxibd?

Você pode memorizar emissores Nice compatível com codificações BD, O-Code, Flor, TTS, FLO e SMILO. Os controles unidirecionais devem pertencer à mesma família de codificação selecionada, enquanto os controles BD podem coexistir com eles.

Como posso saber o que codificar o receptor memorizou?

Desconecte e reconecte a fonte de alimentação da planta. Após a ignição, observe o LED do receptor pisca.

1 piscando verde: Flo.

2 pisca verde: O-Código, flor ou tts.

3 pisca verde: Smilo.

5 pisca verde: nenhum comando memorizado.

Uma laranja adicional piscando: indica a presença de controles bidirecionais BD na memória.

Você pode excluir um único comando?

Sim. O OXIBD permite que você exclua um único transmissor ou uma chave específica usando o botão Receiver e o comando de remoção. O processo varia de acordo com o transmissor é unidirecional ou bidirecional. Veja a seção 3.7 manual.

Como todos os controles são apagados?

Pressione e segure o botão do receptor e observe a seqüência LED Blink:

Liberar durante o terceiro piscar: exclua todos os transmissores memorizados.

Release during the fifth flashing: exclua toda a memória do receptor. Para alterar a família de codificação unidirecional, esta última operação deve ser executada.

Posso usá-lo com um centro que não é Nice?

A OXIBD é projetado para se conectar diretamente ao centro com conector SM compatível. Para usá-lo em outras usinas de fabricantes, uma interface compatível, como a Nice OX2UBP, que fornece saídas de relé. A compatibilidade da instalação deve ser prévia.

Importante durante a instalação

Antes de conectar ou remover o receptor Oxibd deve desconecte a fonte de alimentação elétrica da usina eletrônica.

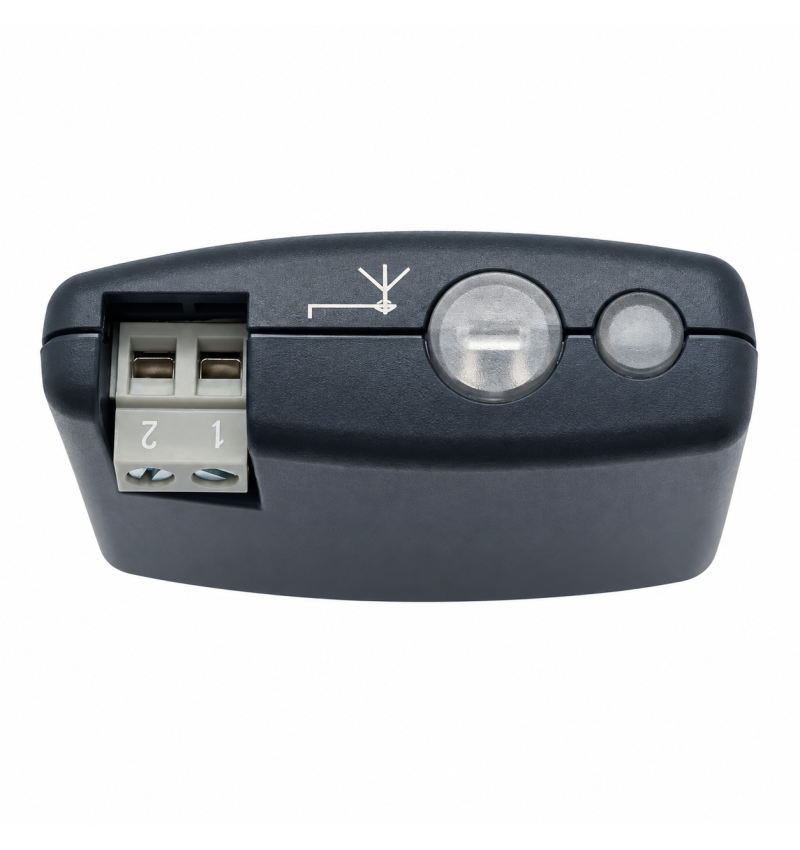

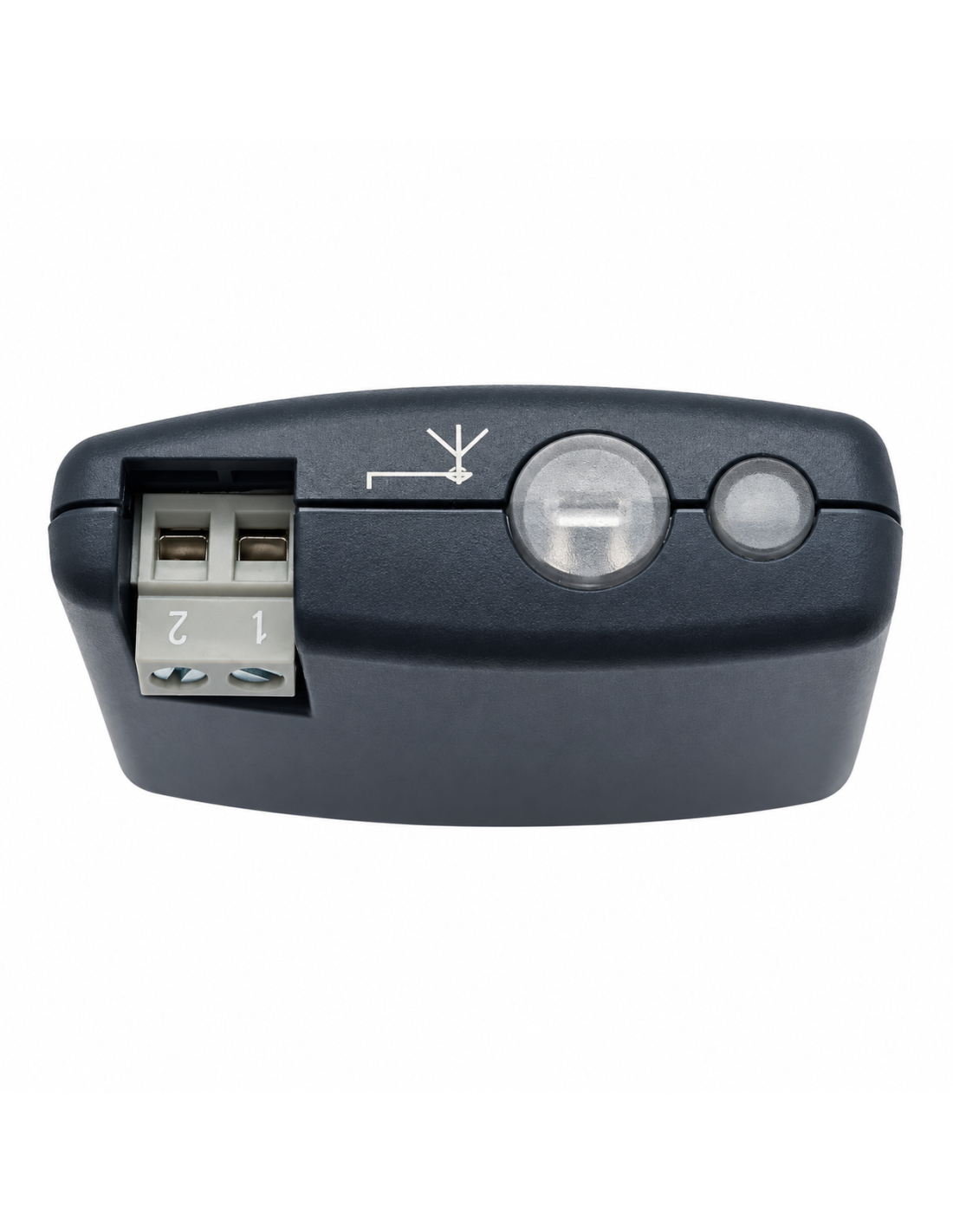

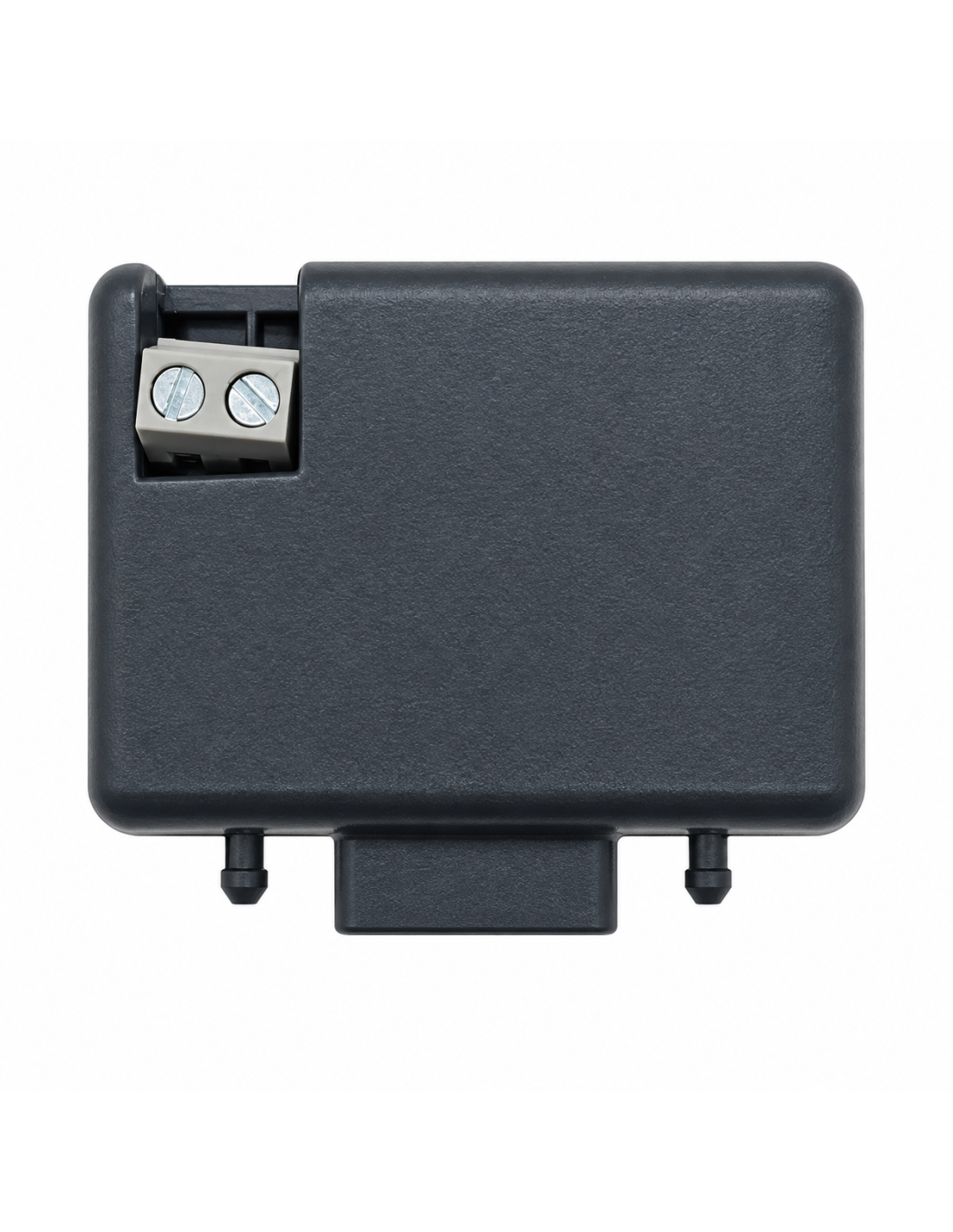

Para melhorar a recepção, uma antena externa pode ser instalada usando cabo coaxial 50 Ω, tipo rg58, conectado diretamente aos terminais da antena do receptor, seguindo o esquema do fabricante.

O OXIBD é um receptor de plug-in para montagem protegida dentro de um alojamento central ou adequado; Não deve ser exposto diretamente ao clima.

Baixar manual Nice Oxibd em espanhol (PDF)

■ 1 × receptor plug-in Nice Oxibd 433,92 MHz. . Controles remotos não incluídos.
