Receptor Nice OXIBD 433,92 MHz bidireccional para centrales Nice

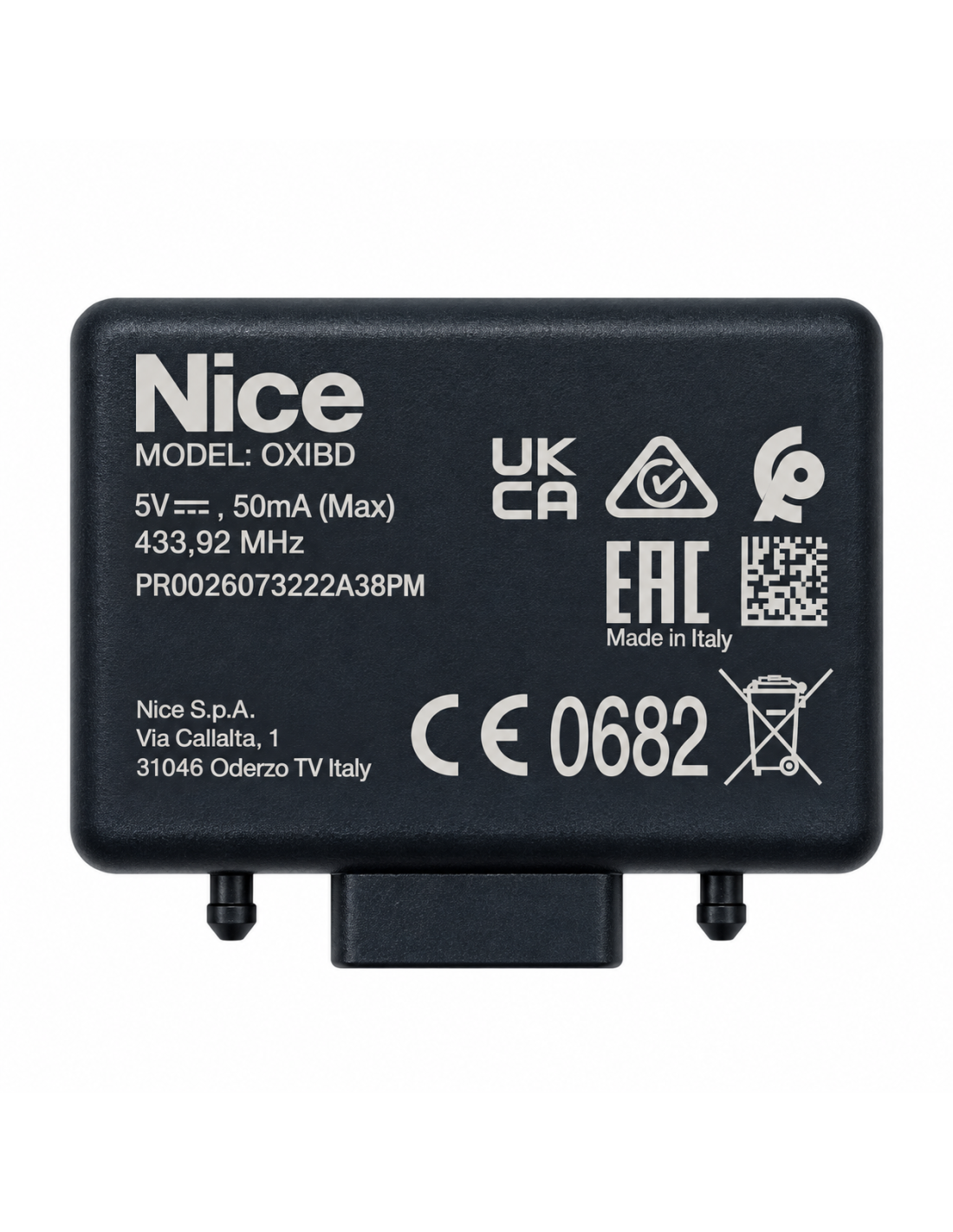

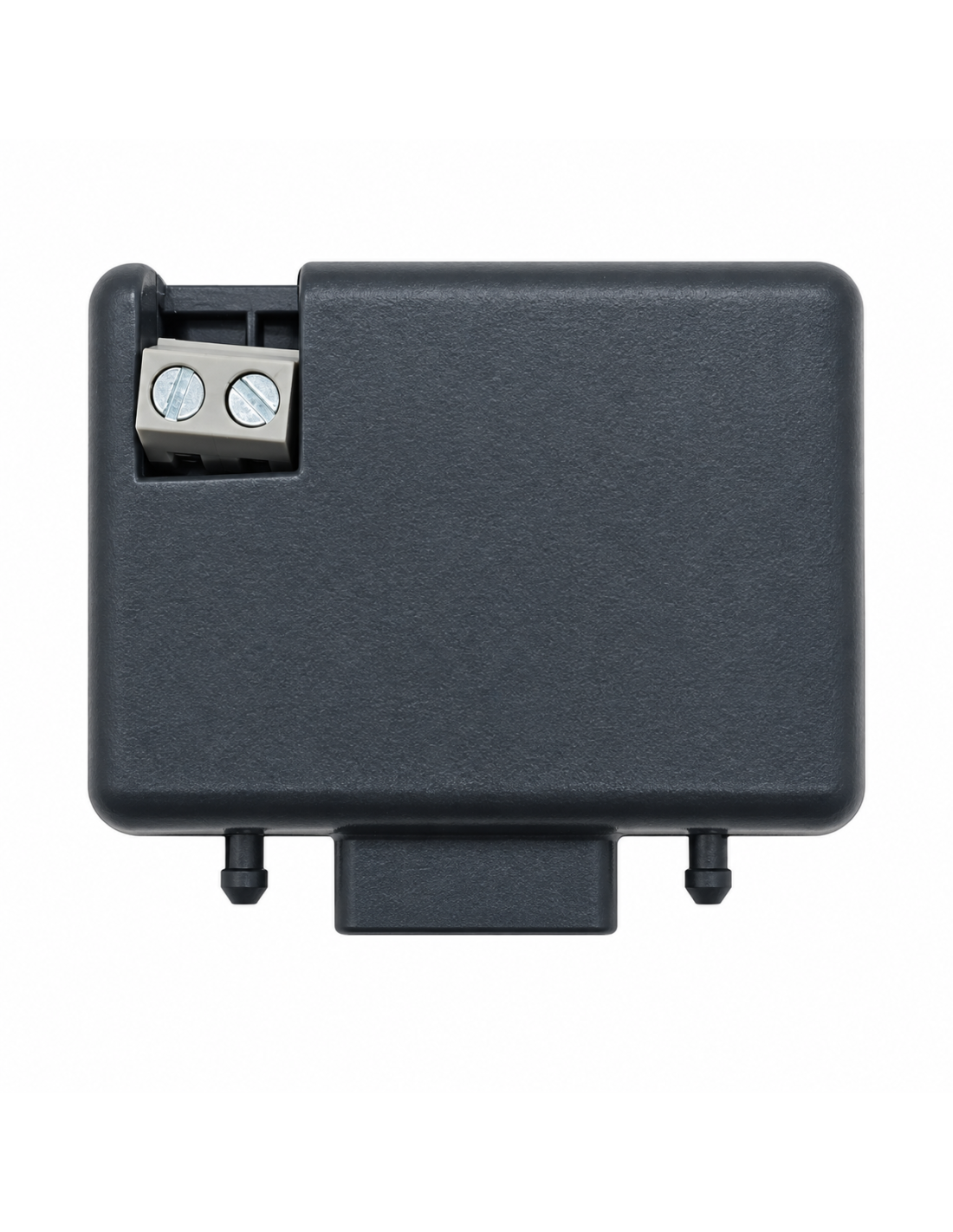

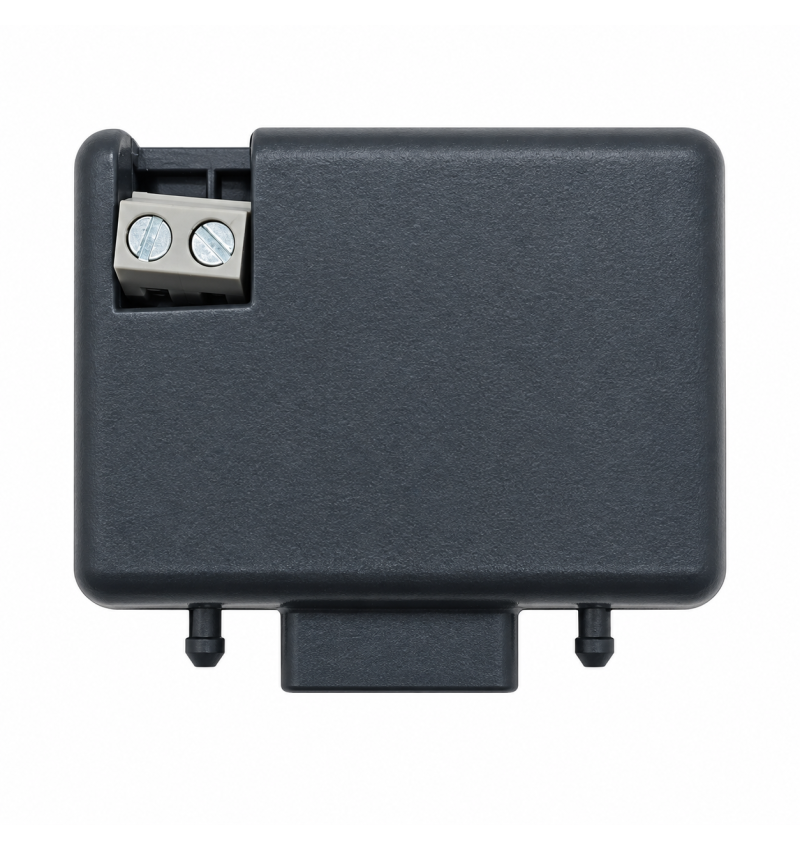

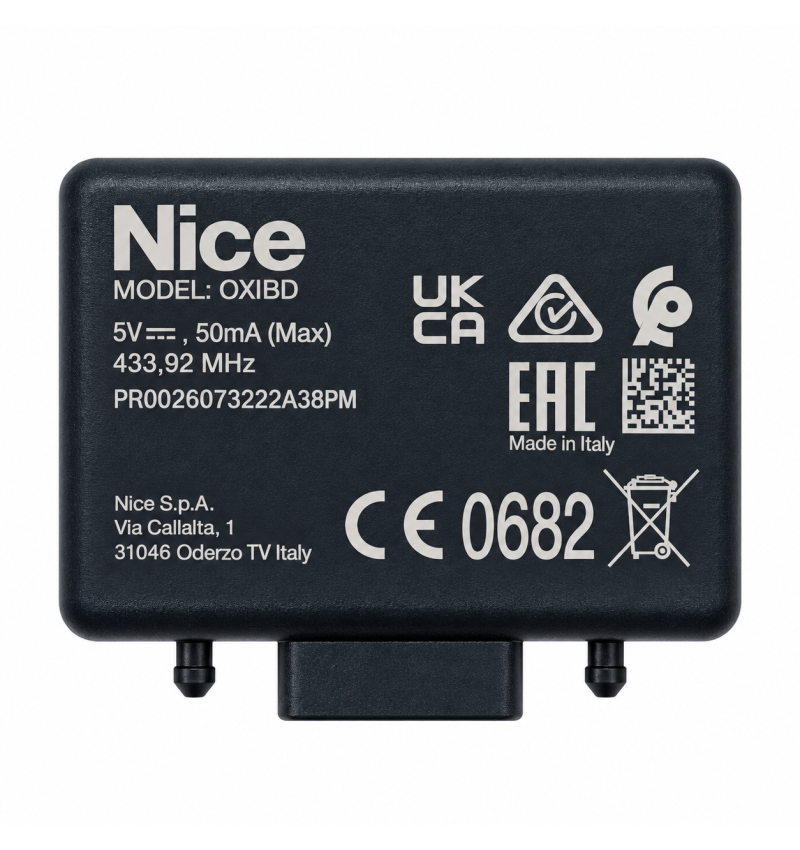

Receptor enchufable Nice OXIBD 433,92 MHz bidireccional

El Nice OXIBD es un receptor de radio enchufable de 433,92 MHz con tecnología bidireccional Nice BD y funciones avanzadas del sistema NiceOpera.

Está diseñado para instalarse directamente en las centrales electrónicas Nice equipadas con conector SM, permitiendo utilizar mandos a distancia compatibles para controlar puertas correderas, puertas batientes, puertas de garaje y barreras automáticas.

Gracias a su tecnología bidireccional, permite recibir órdenes de los mandos y transmitir información de retorno a los emisores Nice BD compatibles, incluyendo la confirmación de recepción de la orden y, cuando la instalación lo permite, información sobre el estado del automatismo.

El receptor también admite diferentes sistemas de radio tradicionales de Nice, como O-Code, FloR, TTS, Flo y Smilo, facilitando su utilización en instalaciones existentes.

Dispone de una memoria de hasta 750 emisores bidireccionales o 1.024 posiciones de memoria para emisores unidireccionales, dependiendo del sistema y modo de memorización utilizado.

Compatibilidad con centrales Nice

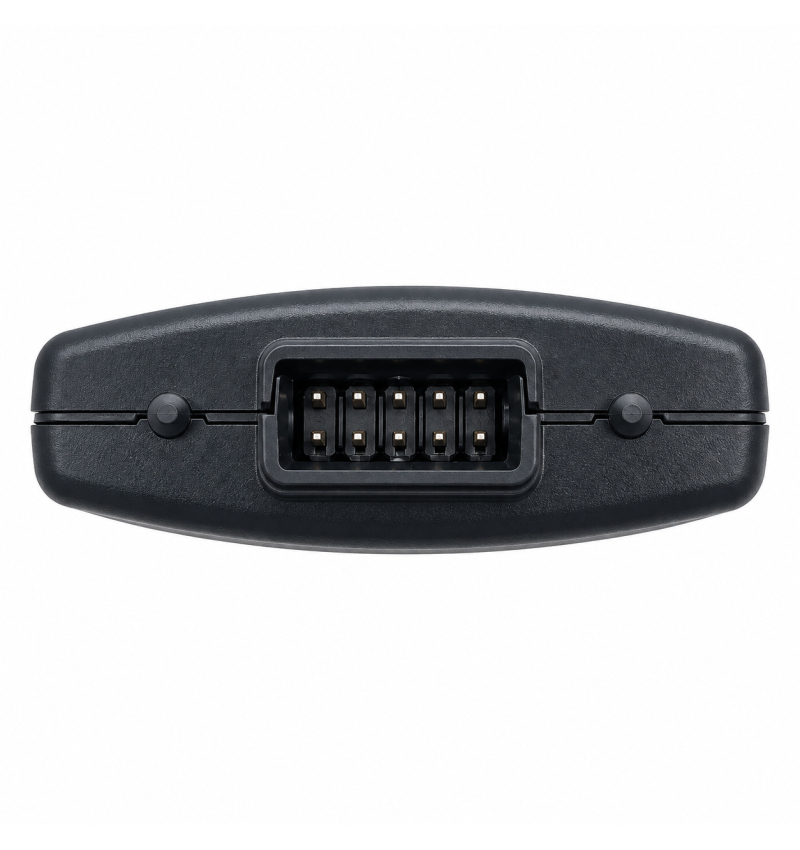

El receptor Nice OXIBD puede instalarse en centrales electrónicas Nice que dispongan de conector enchufable SM compatible.

✓ Centrales Nice con conector SM.

✓ Automatismos Nice compatibles con el sistema de radio NiceOpera.

✓ Instalaciones existentes con conector SM que deseen incorporar mandos de tecnología Nice BD, según las funciones admitidas por la central.

El sistema Nice BD permite la comunicación en ambos sentidos entre el receptor y los mandos bidireccionales compatibles.

A diferencia de los receptores convencionales, que únicamente reciben las órdenes de los mandos, el OXIBD también puede transmitir información de respuesta.

Confirmación de recepción: permite informar al transmisor de que el receptor ha recibido la orden enviada.

Información del estado: permite comunicar el estado de la automatización, como puerta abierta o cerrada, cuando la central y la configuración de la instalación admiten esta función.

Algunos mandos Nice bidireccionales, como los de la familia Era One BD, utilizan indicadores LED para comunicar esta información al usuario.

Nota: las funciones de confirmación y consulta del estado dependen del mando, la central electrónica y la configuración del sistema Nice.

Importante: compatibilidad entre mandos

El primer mando unidireccional memorizado determina la familia de codificación unidireccional que utilizará el receptor.

No es posible mezclar libremente diferentes familias unidireccionales como Flo, FloR o Smilo.

Sin embargo, los mandos bidireccionales Nice BD pueden coexistir en la memoria del receptor con los mandos unidireccionales de la familia seleccionada.

Para cambiar la familia de codificación unidireccional será necesario realizar un borrado completo de la memoria y volver a memorizar los mandos.

Hasta 750 mandos bidireccionales Nice BD cuando la memoria contiene exclusivamente emisores bidireccionales.

Hasta 1.024 posiciones de memoria cuando se utilizan exclusivamente emisores unidireccionales.

En Modo I, un emisor puede ocupar una sola posición de memoria. En Modo II, cada tecla memorizada ocupa una posición independiente. La capacidad efectiva depende del tipo de memorización.

✓ Receptor enchufable Nice OXIBD.

✓ Frecuencia de radio 433,92 MHz.

✓ Comunicación unidireccional y bidireccional.

✓ Compatible con NiceOpera.

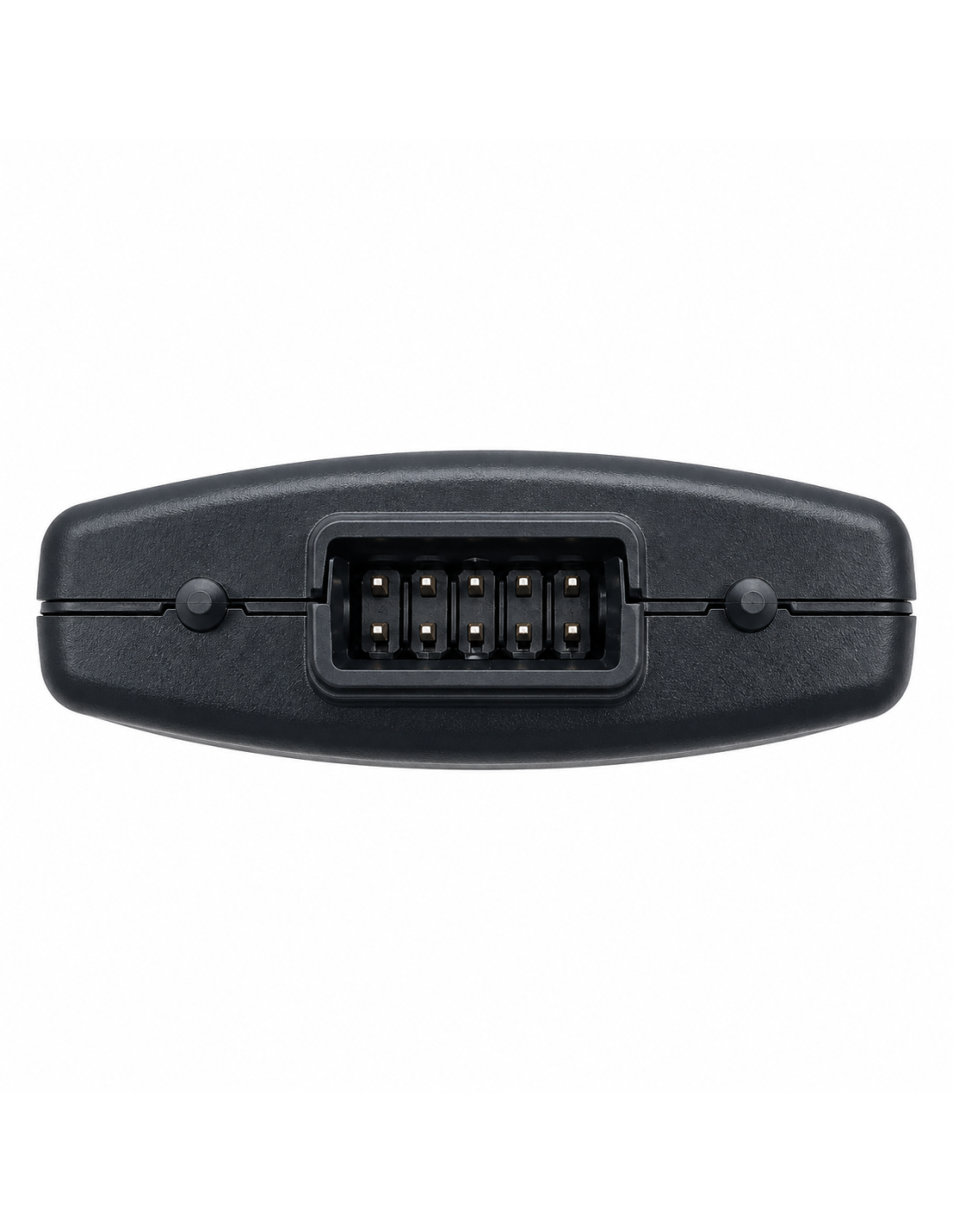

✓ Instalación mediante conector SM.

✓ Hasta 4 mandos diferentes disponibles en centrales sin BusT4.

✓ Hasta 15 mandos diferentes en centrales compatibles con BusT4, según las funciones disponibles.

✓ Compatible con codificaciones BD, O-Code, FloR, TTS, Flo y Smilo.

✓ Memoria de hasta 750 emisores BD o 1.024 posiciones unidireccionales.

✓ Programación de emisores en Modo I y Modo II.

✓ Posibilidad de memorización de nuevos mandos mediante procedimientos remotos compatibles.

✓ Funciones avanzadas de gestión y programación mediante Nice O-Box y O-View.

✓ Conexión para antena suministrada o antena exterior mediante cable coaxial de 50 ohmios.

✓ Diseño compacto para instalación en el interior de una central electrónica compatible.

Funciones avanzadas con BusT4

Cuando se instala en una central Nice compatible con BusT4, el receptor puede ofrecer funciones de control adicionales.

En centrales con BusT4 puede gestionar hasta 15 mandos diferentes, mientras que en centrales sin BusT4 dispone de hasta 4 mandos diferentes.

Las instalaciones con varios automatismos conectados mediante BusT4 también pueden admitir funciones de retransmisión de órdenes a través de dicha red, previa configuración de los receptores correspondientes.

La disponibilidad de estas funciones depende de la central electrónica y de la configuración del sistema.

Memorización en Modo I

En este modo se memorizan las teclas del mando con las funciones asignadas automáticamente por la central.

1. Mantener pulsado el botón del receptor hasta que se encienda el LED verde y soltarlo.

2. En los siguientes 10 segundos, efectuar la transmisión desde el mando:

- Mando unidireccional: mantener pulsada una tecla hasta el primer parpadeo de confirmación del receptor y soltarla.

- Mando bidireccional BD: pulsar y soltar inmediatamente una tecla.

3. El receptor confirma la memorización mediante 3 parpadeos verdes.

Memorización en Modo II

Este modo permite memorizar una tecla concreta del mando y asociarla a una función determinada del automatismo.

1. Consultar en el manual de la central Nice el número correspondiente a la función deseada.

2. Pulsar el botón del receptor tantas veces como indique el número de esa función.

3. Transmitir con la tecla del mando que se desea memorizar, siguiendo el procedimiento correspondiente a su tecnología unidireccional o BD.

4. La memorización se confirma mediante 3 parpadeos verdes. Para otras teclas, repetir el procedimiento.

¿Qué mandos puedo memorizar en el OXIBD?

Se pueden memorizar emisores Nice compatibles con las codificaciones BD, O-Code, FloR, TTS, Flo y Smilo. Los mandos unidireccionales deben pertenecer a la misma familia de codificación seleccionada, mientras que los mandos BD pueden coexistir con ellos.

¿Cómo puedo saber qué codificación tiene memorizada el receptor?

Desconecte y vuelva a conectar la alimentación de la central. Después del encendido, observe los parpadeos del LED del receptor.

1 parpadeo verde: Flo.

2 parpadeos verdes: O-Code, FloR o TTS.

3 parpadeos verdes: Smilo.

5 parpadeos verdes: ningún mando memorizado.

Un parpadeo naranja adicional: indica presencia de mandos bidireccionales BD en la memoria.

¿Se puede borrar un único mando?

Sí. El OXIBD permite borrar un solo transmisor o una tecla concreta mediante el botón del receptor y el mando que se desea eliminar. El procedimiento varía según el transmisor sea unidireccional o bidireccional. Consulte el apartado 3.7 del manual.

¿Cómo se borran todos los mandos?

Mantenga pulsado el botón del receptor y observe la secuencia de parpadeos del LED:

Soltar durante el tercer parpadeo: borra todos los transmisores memorizados.

Soltar durante el quinto parpadeo: borra toda la memoria del receptor. Para cambiar de familia de codificación unidireccional debe realizarse esta última operación.

¿Puedo utilizarlo con una central que no sea Nice?

El OXIBD está diseñado para conectarse directamente a centrales con conector SM compatible. Para utilizarlo en centrales de otros fabricantes, puede emplearse una interfaz compatible como la Nice OX2UBP, que proporciona salidas de relé. Debe comprobarse previamente la compatibilidad de la instalación.

Importante durante la instalación

Antes de conectar o retirar el receptor OXIBD debe desconectarse la alimentación eléctrica de la central electrónica.

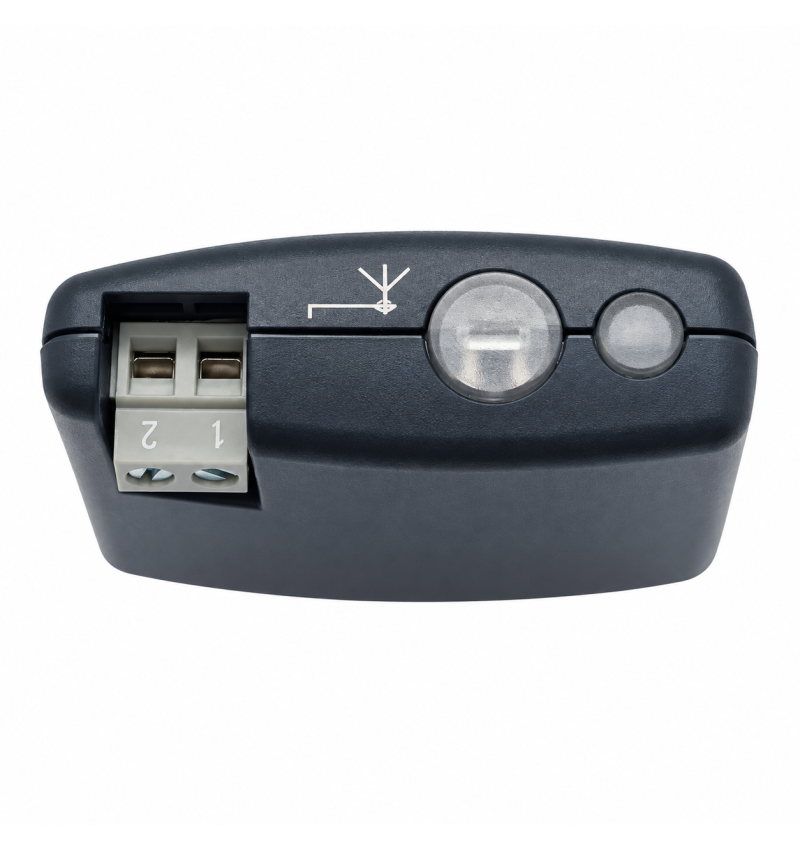

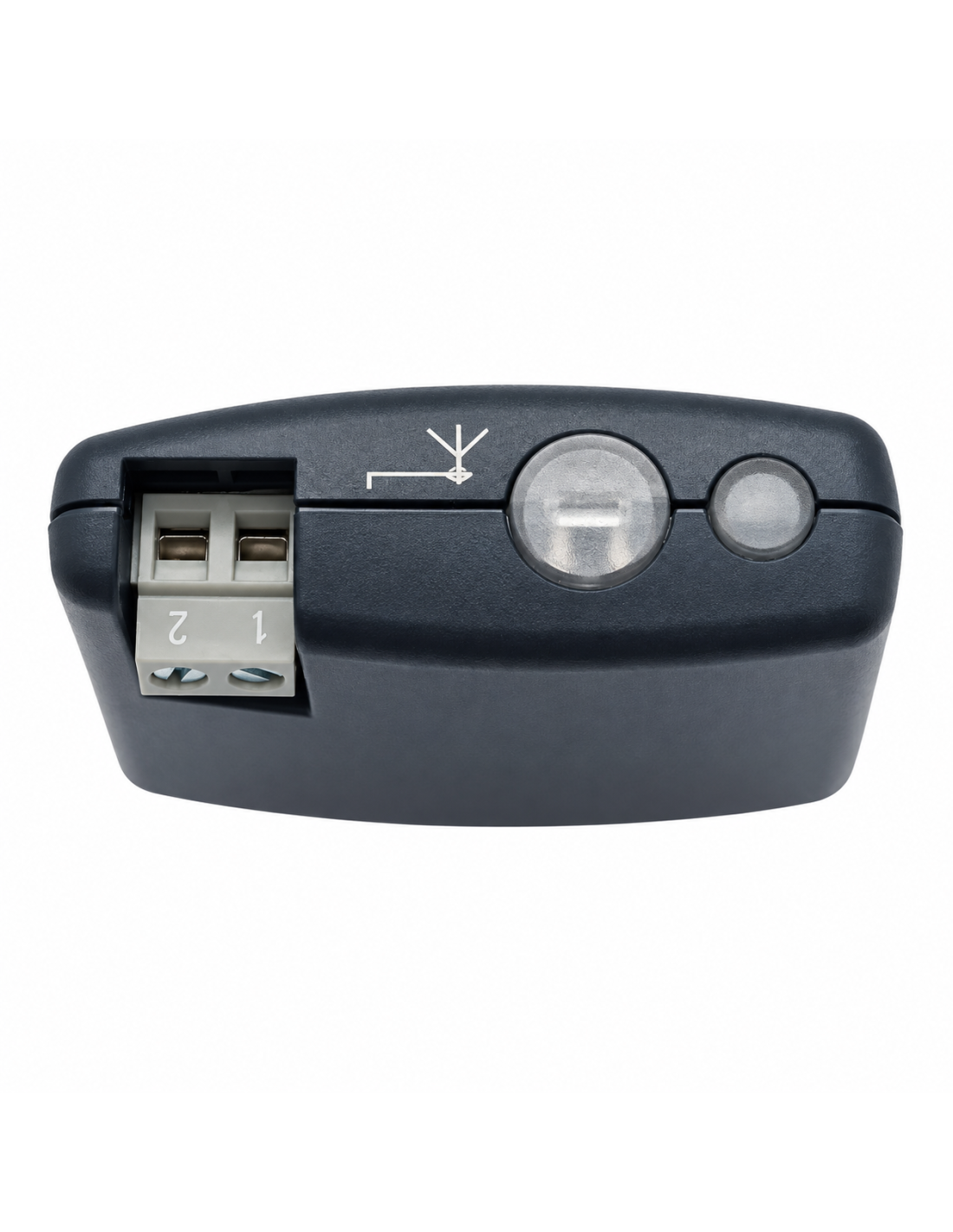

Para mejorar la recepción puede instalarse una antena exterior utilizando cable coaxial de 50 Ω, tipo RG58, conectado directamente a los bornes de antena del receptor, siguiendo el esquema del fabricante.

El OXIBD es un receptor enchufable para montaje protegido dentro de una central o alojamiento adecuado; no debe quedar expuesto directamente a la intemperie.

Descargar manual Nice OXIBD en español (PDF)

■ 1 × receptor enchufable Nice OXIBD 433,92 MHz. Mandos a distancia no incluidos.
