Interface universelle Nice Ox2ubp pour les récepteurs OXI et d'autres fabricants

Interface universelle Nice Ox2ubp pour les récepteurs OXI

Les Nice OX2UBP c'est une interface matérielle universelle conçue pour pouvoir utiliser récepteurs de plug-in Nice de la famille XI / OXI dans les centrales électroniques qui n'ont pas directement du connecteur Nice compatible.

Incorpore 2 sorties de relais indépendants par contact sec, permettant de transmettre des ordres radio à pratiquement tout centre de manœuvre équipé de billets pour ouverture, fermeture ou étape par étape.

Grâce à cette interface, il est possible d'installer des récepteurs Nice comme Oxibs, oxilr ou oxir10 en automatisation Nice ou d'autres fabricants, élargissant les possibilités de compatibilité et de modernisation des installations existantes.

L'ox2ubp a 2 canaux de sortie CH1 et CH2 et admet une alimentation à la fois en courant continu et en alternance.

Convertir un récepteur Nice Oxi dans un récepteur universel

L'interface OX2UBP vous permet d'utiliser un récepteur de plug-in Nice dans les centrales électriques qui n'ont pas le connecteur SM / XI d'origine, transformer les commandes reçues par radio dans 2 sorties de relais de contact sec.

Important: récepteur radio non inclus

Les Ox2UBP n'est que l'interface. Pour recevoir les commandes des contrôles, il est nécessaire d'installer un récepteur Nice compatible.

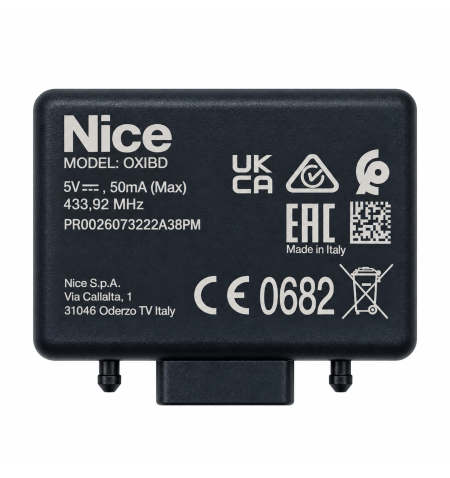

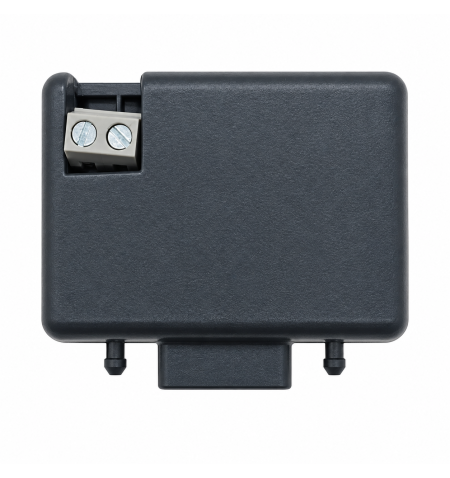

Entre les récepteurs indiqués par Nice ils se retrouvent Oxibd, oxilr et oxir10. Le récepteur et les commandes sont fournis séparément.

✓ Interface matérielle universelle Nice OX2UBP.

✓ Connecteur pour récepteurs de plug-in familial XI / OXI.

✓ 2 sorties de relais indépendants.

✓ Sorties à travers contacts secs.

✓ Contacts configurés d'origine comme NA - normalement ouvert.

✓ Possibilité de modifier les contacts NC - normalement fermé.

✓ Compatible avec les centrales avec des entrées ouverture, fermeture ou étape par étape.

✓ Vous permet d'installer des récepteurs Nice sur automatisation des autres fabricants.

✓ Manger compatible avec 12V ou 24V et large classement AC / DC.

✓ Installation compacte dans l'automatisme ou dans une boîte de protection adéquate.

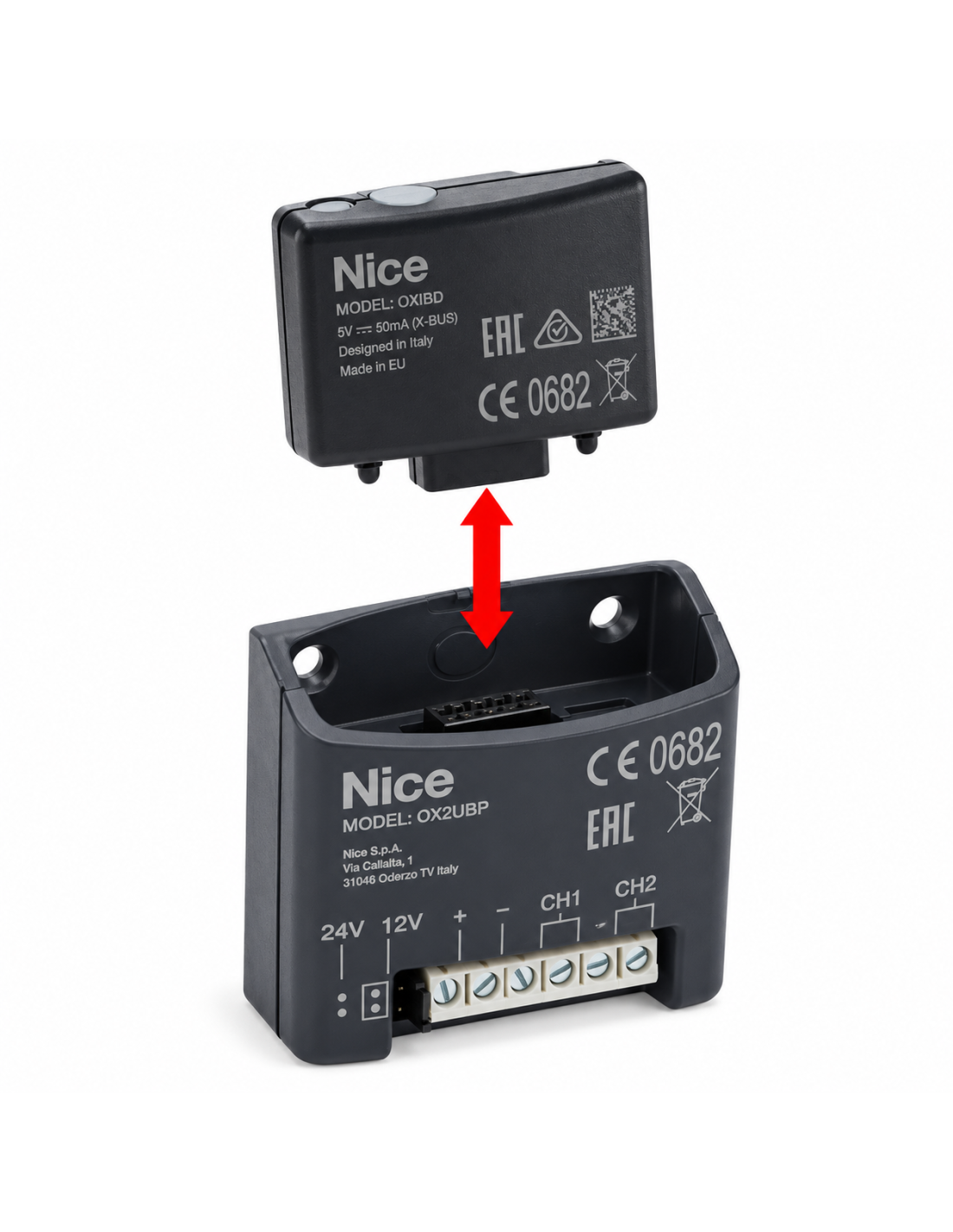

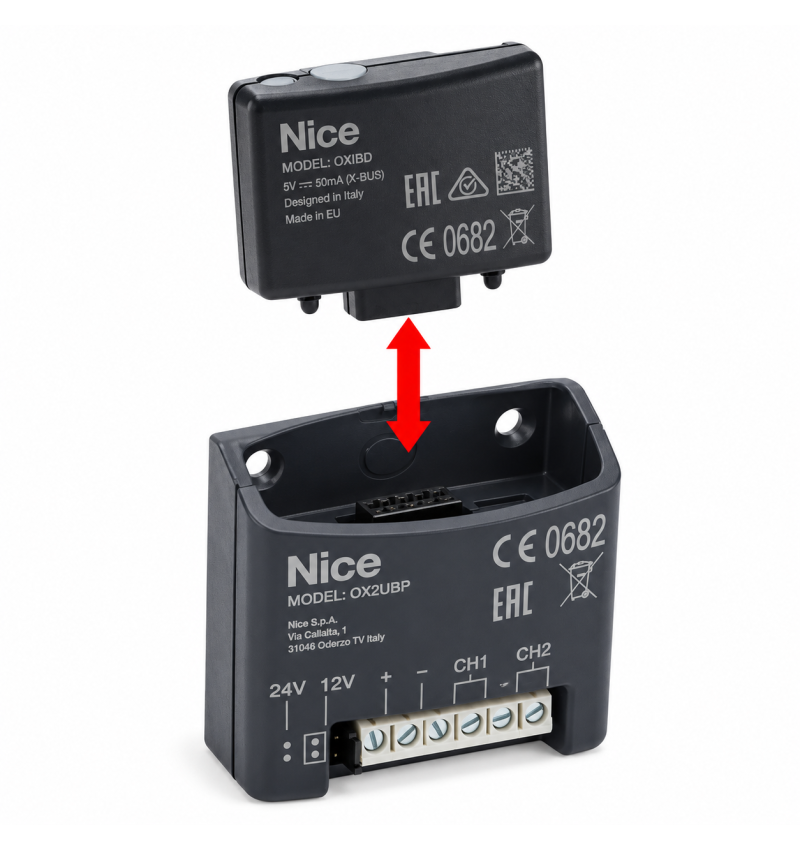

Le récepteur Nice il se connecte directement sur le interface OX2UBP.

Lorsque le récepteur reçoit le signal d'un contrôle initial mémorisé, l'interface active l'un de ses deux relais:

CH1: sortie correspondant au relais 1.

CH2: sortie correspondant au relais 2.

Ces contacts peuvent ensuite être connectés aux entrées de contrôle du centre d'automatisation, par exemple à une entrée de DÉMARRER / étape par étape, ouverture ou fermeture.

* Valeurs indiquées comprenant le récepteur OXI connecté.

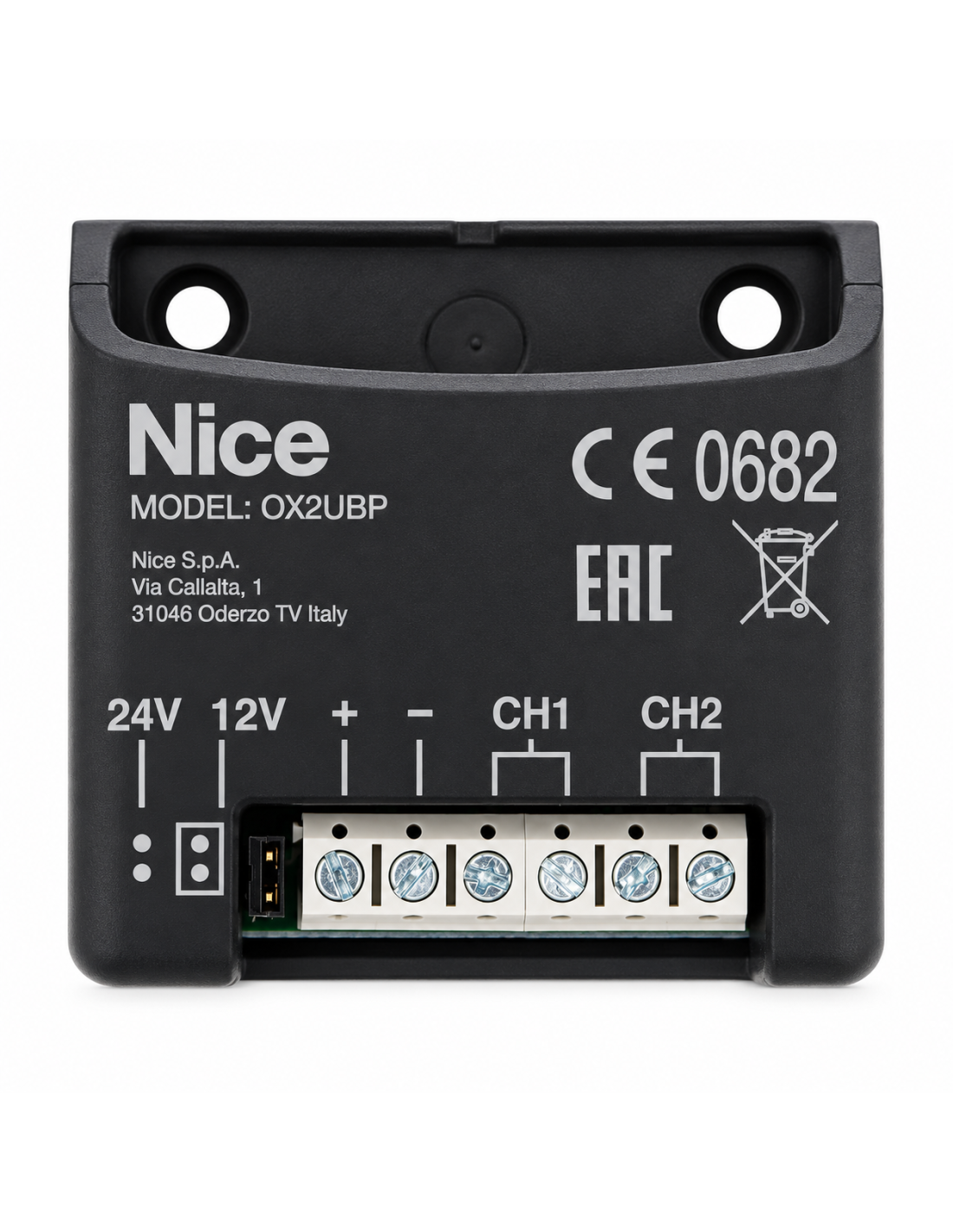

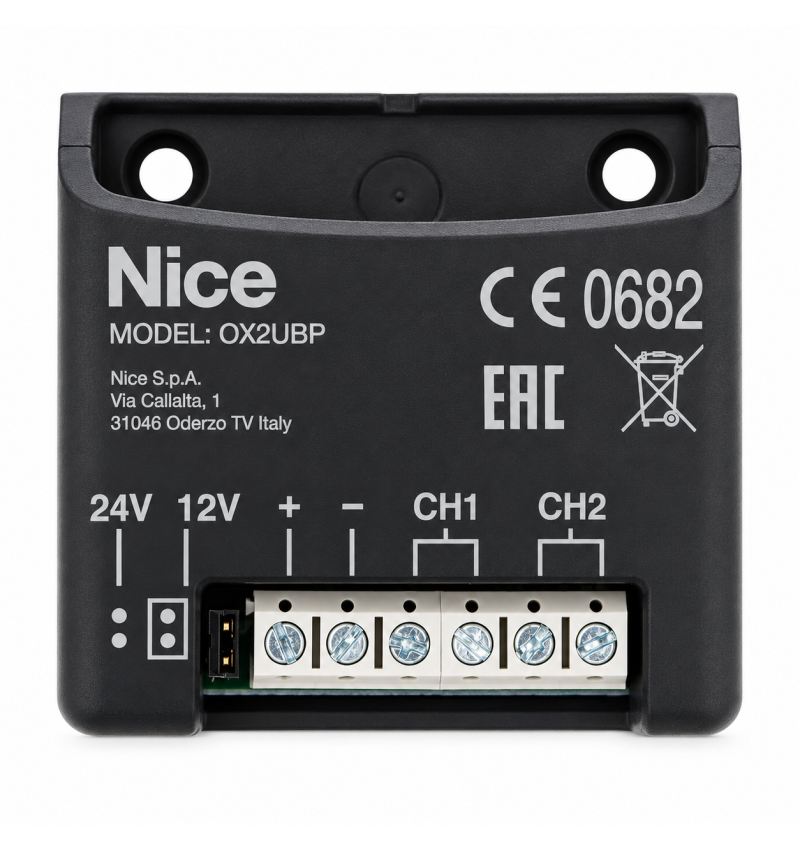

L'interface a un jumper JP pour adapter le périphérique à la tension utilisée:

Jumper placé: 12v alimentation.

Jumper retiré: alimentation 24V.

Idéal pour les autres fabricants

Ox2ubp permet d'utiliser des récepteurs Nice dans une plante d'un autre fabricant chaque fois que vous avez les entrées de contrôle appropriées. De cette façon, il est possible, par exemple, utilisation Nice dans une automatisation qui n'a pas d'initialement un récepteur Nice prise de courant.

Installation protégée

Le degré de protection de l'ox2ubp est IP30. Doit être installé dans l'automatisme ou dans un boîte de protection adéquate; il n'est pas conçu pour être directement exposé à la météo.

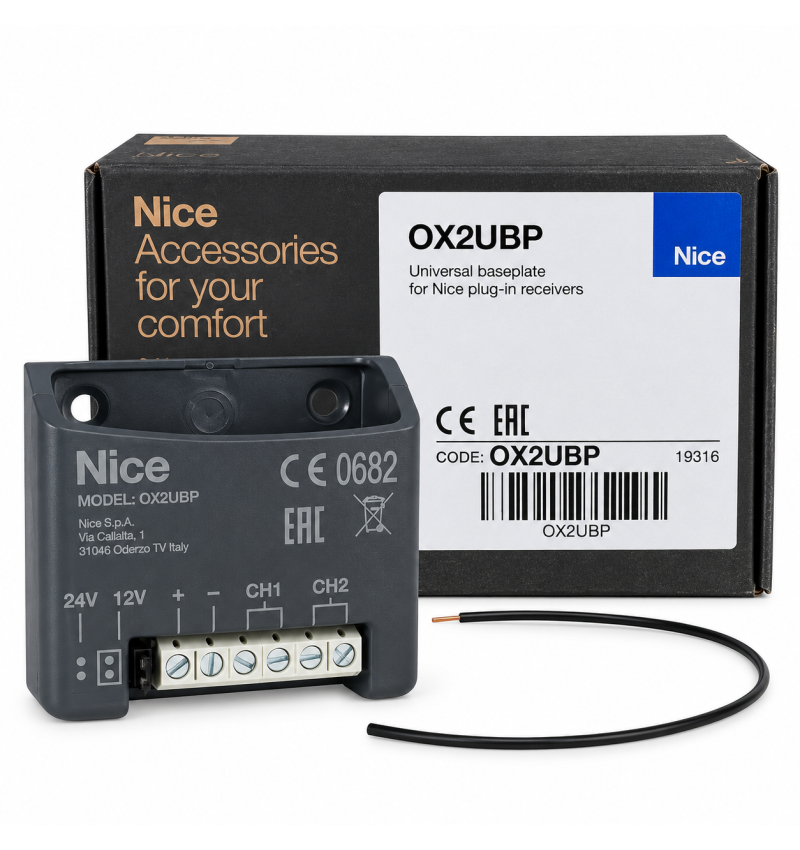

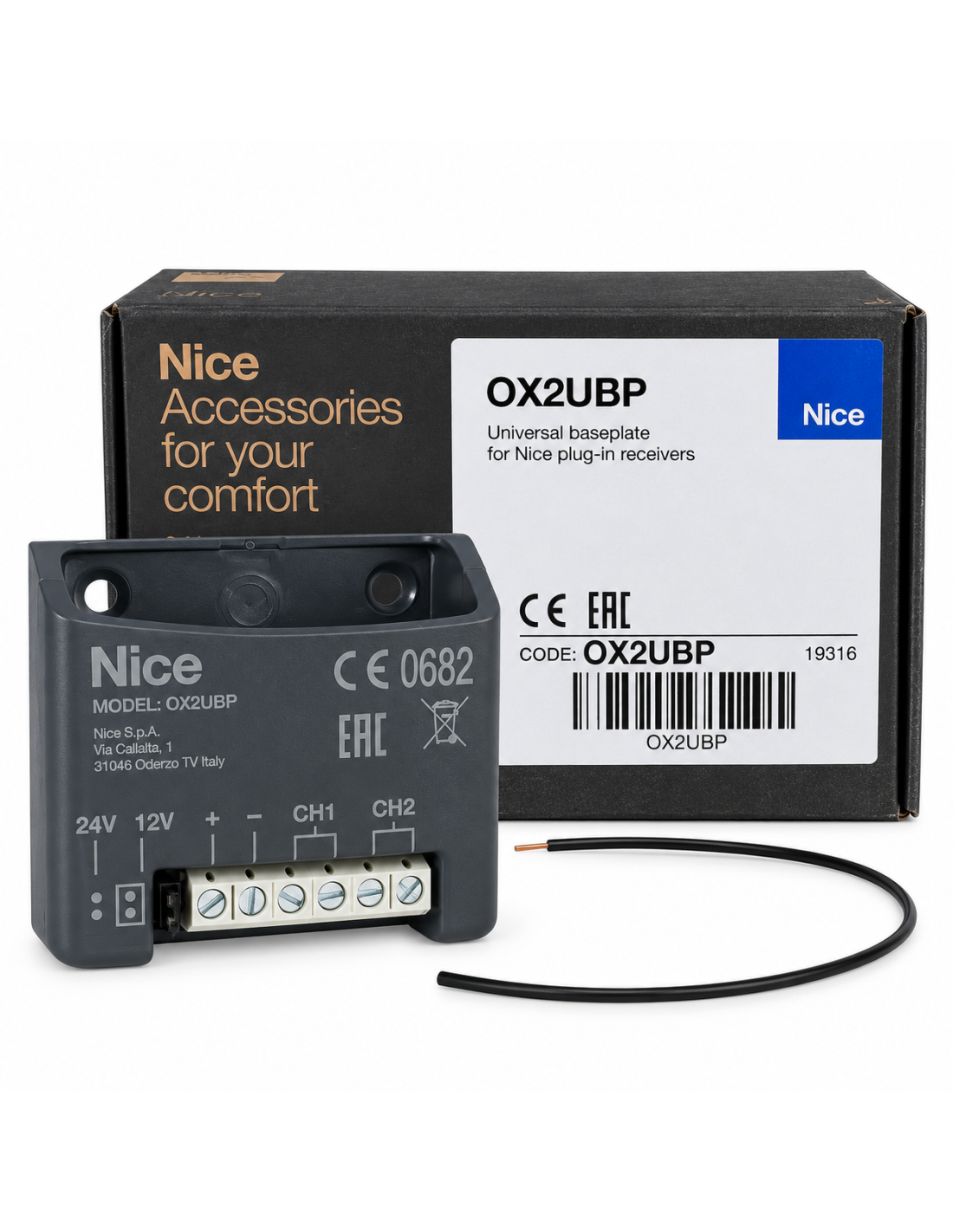

■ 1 × interface matérielle Nice OX2UBP.

Récepteur radio et commandes non inclus.
