Interface universal Nice Ox2ubp para receptores de Oxi e outros fabricantes

Interface universal Nice Ox2ubp para receptores de Oxi

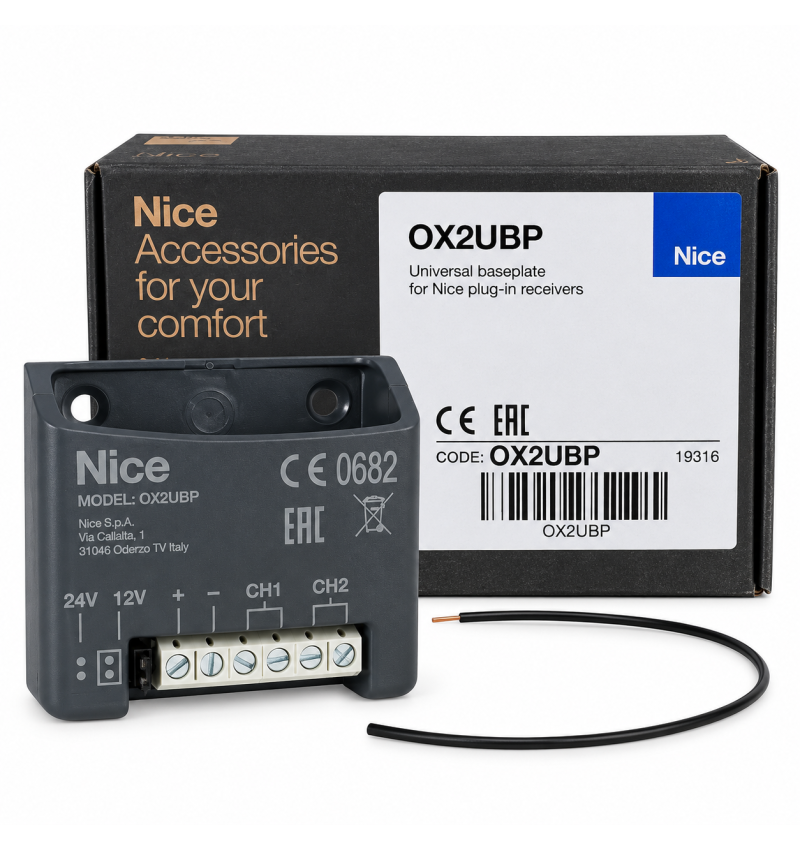

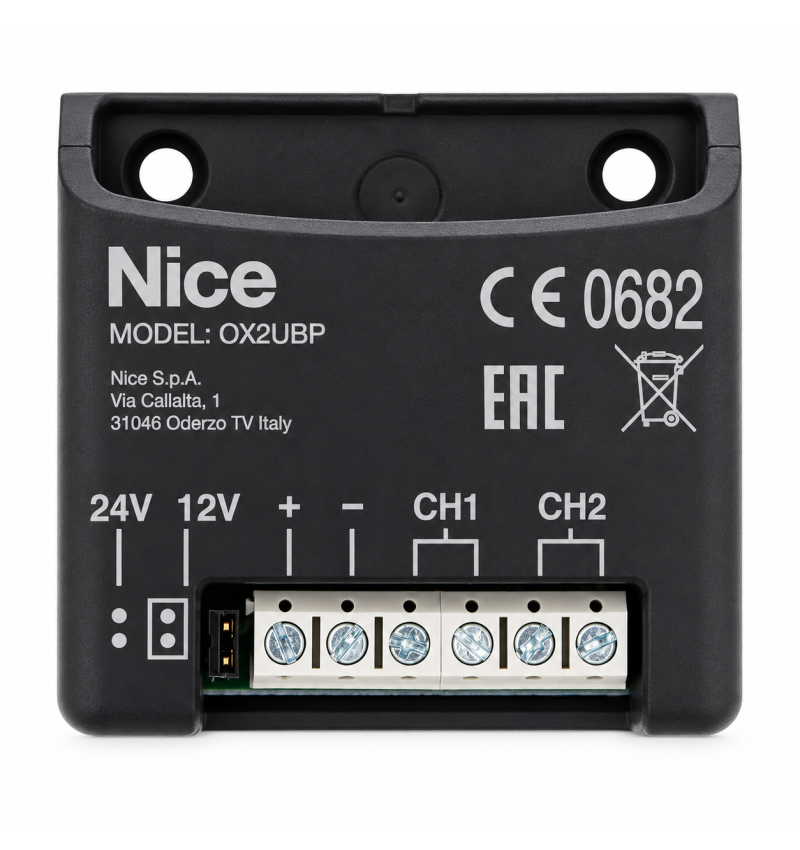

A Nice OX2UBP é uma interface de hardware universal projetada para poder usar receptores de plug-in Nice da família XI / OXI em usinas eletrônicas que não têm diretamente do conector Nice compatível.

Incorpora 2 saídas de relé independentes por contato seco, permitindo transmitir pedidos de rádio para praticamente qualquer centro de manobra equipado com ingressos para abertura, fechamento ou passo a passo.

Graças a essa interface, é possível instalar receptores Nice gostar OxiBD, Oxilr ou Oxir10 em automação Nice ou outros fabricantes, expandindo as possibilidades de compatibilidade e modernização das instalações existentes.

O OX2UBP 2 canais de saída CH1 e CH2 e admite alimentar tanto em corrente contínua quanto alternada.

Converter um receptor Nice Oxi em um receptor universal

A interface OX2UBP permite que você use um receptor de plug-in Nice em usinas que não têm o conector original SM / XI, transformando pedidos recebidos pelo rádio em 2 saídas de relé de contato seco.

Importante: Receptor de rádio não incluído

A Ox2ubp é apenas a interface. Para receber as ordens dos controles, é necessário instalar um receptor Nice compatível.

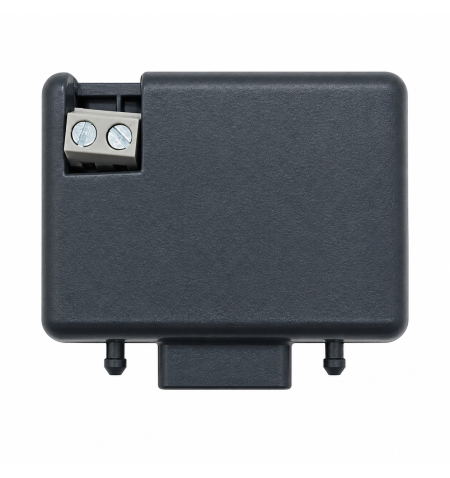

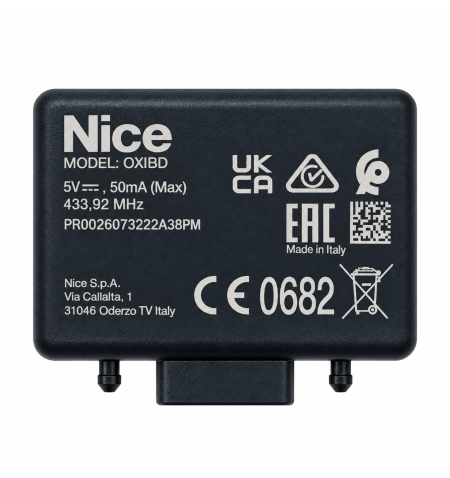

Entre os receptores indicados por Nice eles se encontram Oxibd, Oxilr e Oxir10. O receptor e os controles são fornecidos separadamente.

✓ Interface Universal Hardware Nice OX2UBP.

✓ Conector para receptores de plug-in da família XI / OXI.

✓ 2 saídas de relé independentes.

✓ Saídas através de contatos secos.

✓ Contatos configurados de origem como NA - normalmente aberto.

✓ Possibilidade de modificar contatos NC - normalmente fechado.

✓ Compatível com usinas com entradas abertura, fechamento ou passo a passo.

✓ Permite instalar receptores Nice sobre automação de outros fabricantes.

✓ Comer compatível com 12V ou 24V e rank largo AC / DC.

✓ Instalação compacta dentro do automatismo ou em uma caixa protetora adequada.

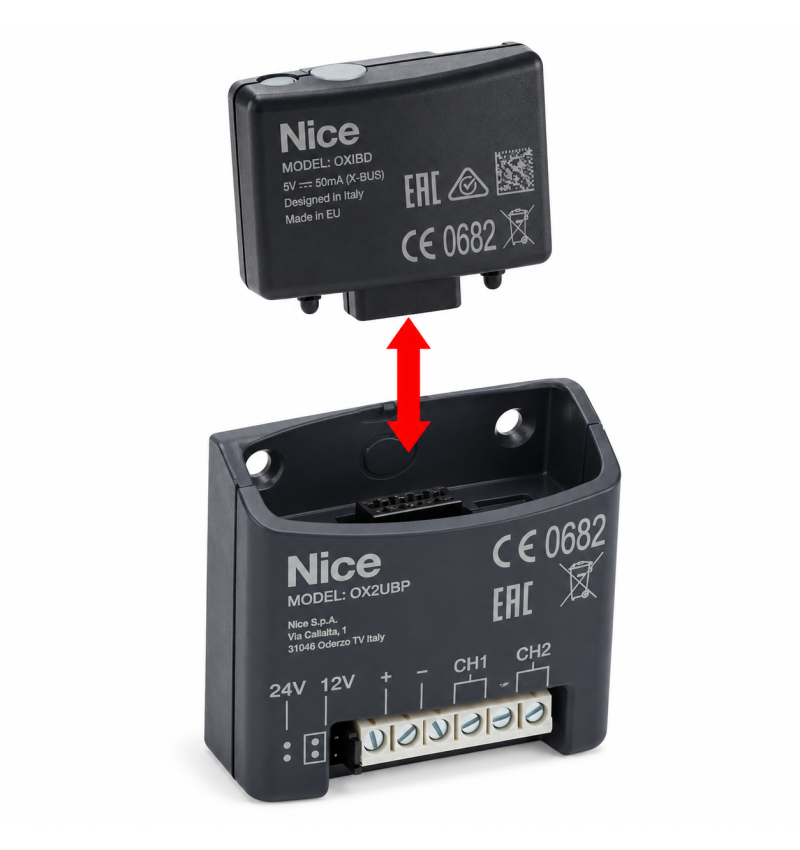

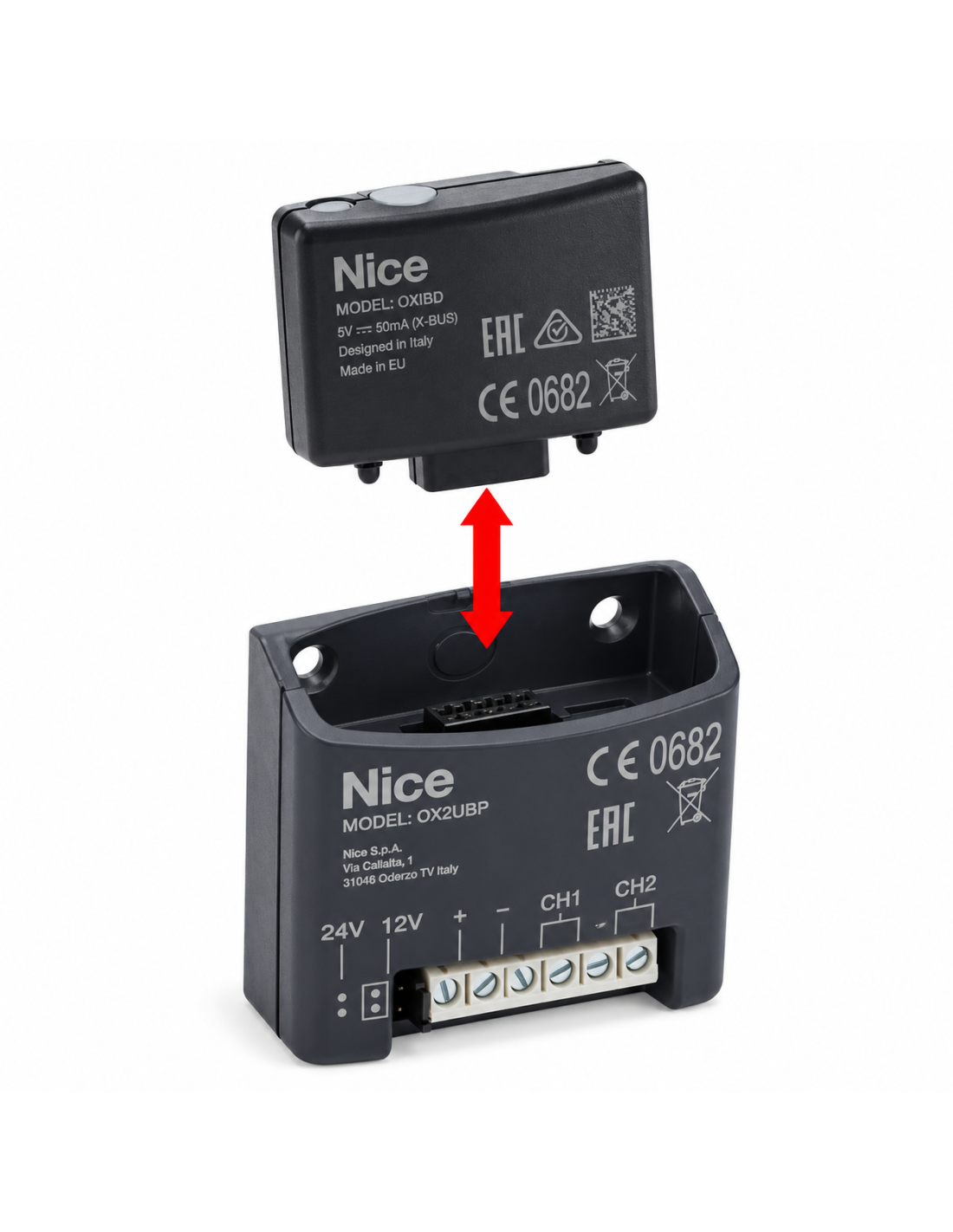

O receptor Nice ele se conecta diretamente no interface Ox2ubp.

Quando o receptor recebe o sinal de um controle memorizado anteriormente, a interface ativa um de seus dois relés:

CH1: saída correspondente ao relé 1.

CH2: saída correspondente ao relé 2.

Esses contatos podem ser conectados às entradas de controle do Centro de Automação, por exemplo, em uma entrada de INÍCIO / passo a passo, abertura ou fechamento.

* Valores indicados, incluindo o receptor Oxi conectado.

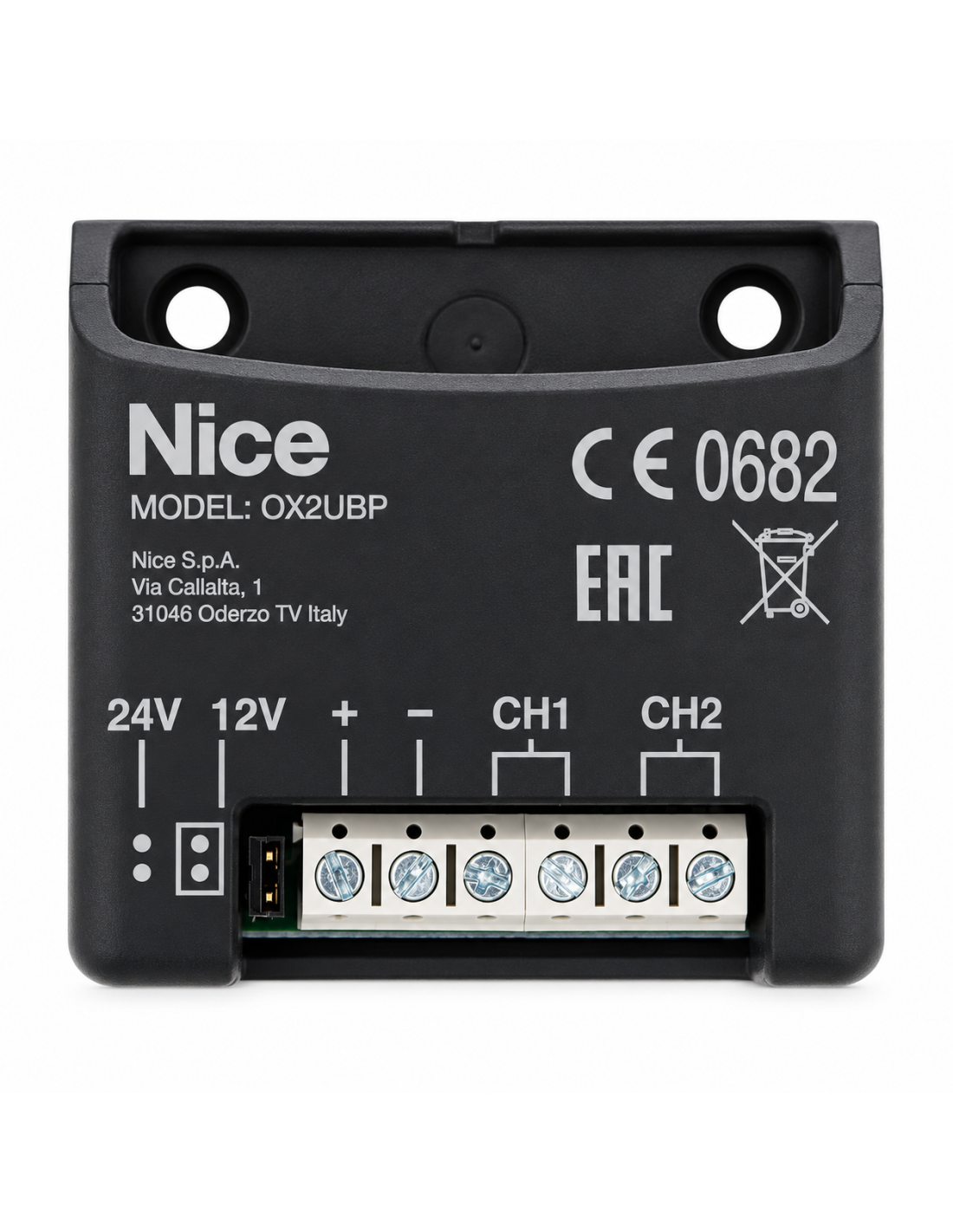

A interface tem um jumper JP para adaptar o dispositivo à tensão usada:

Jumper colocado: alimentação de 12V.

Jumper retirado: 24v alimentação.

Ideal para outros motores fabricantes

Ox2ubp permite usar receptores Nice em uma planta de outro fabricante sempre que você tiver as entradas de controle apropriadas. Desta forma, é possível, por exemplo, usar Nice em uma automação que originalmente não tem um receptor Nice plugue.

Instalação protegida

O grau de proteção do OX2ubp é IP30. Deve ser instalado dentro do automatismo ou em um caixa de proteção adequada; não é projetado para ser exposto diretamente ao clima.

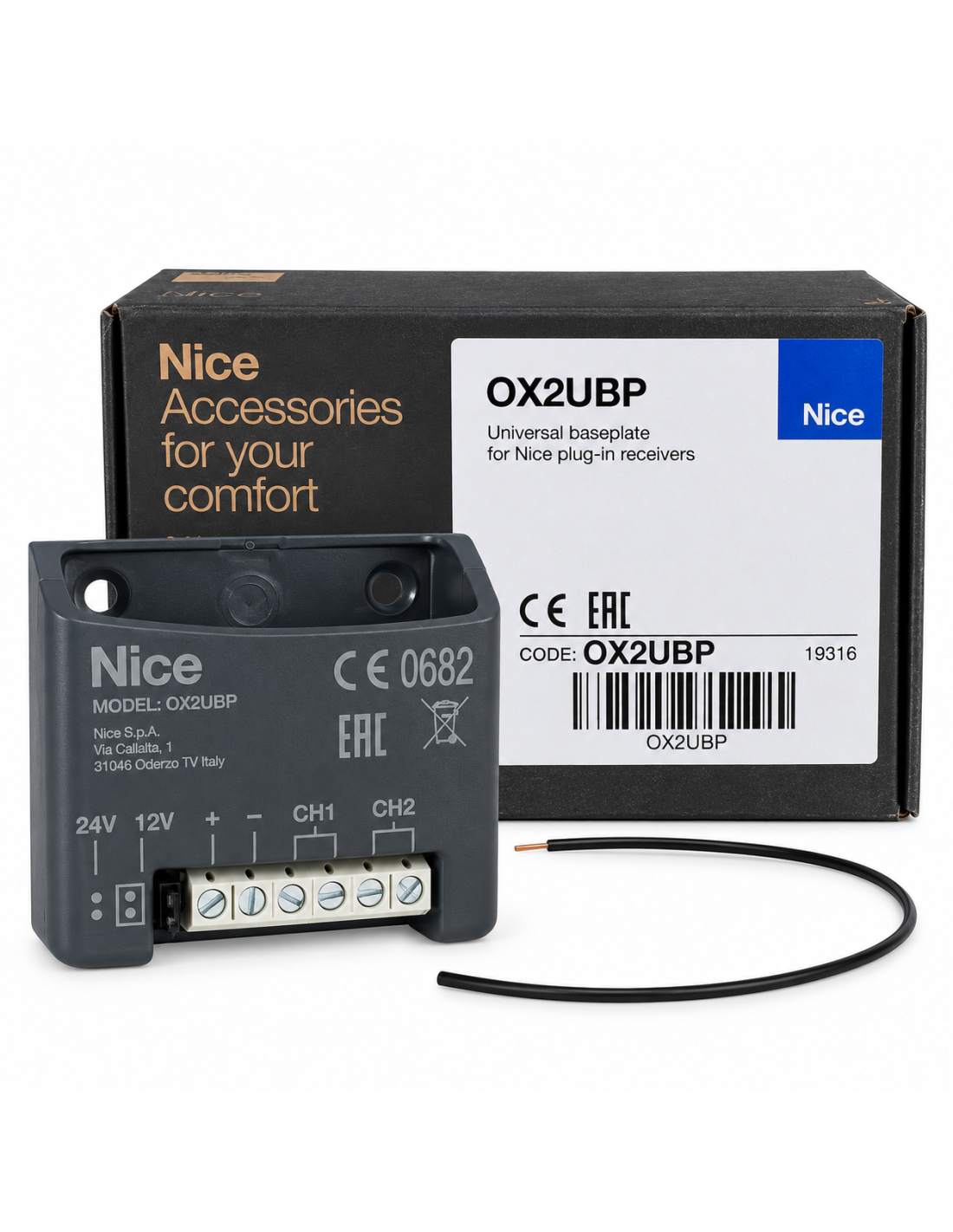

■ interface de hardware × Nice OX2UBP.

Receptor de rádio e controles não incluídos.
