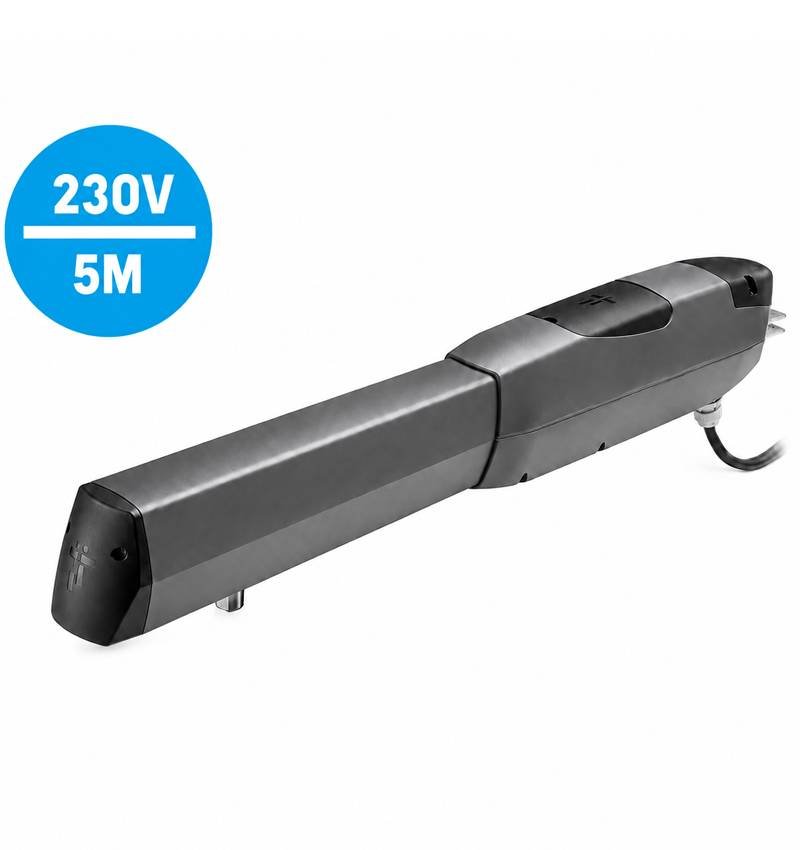

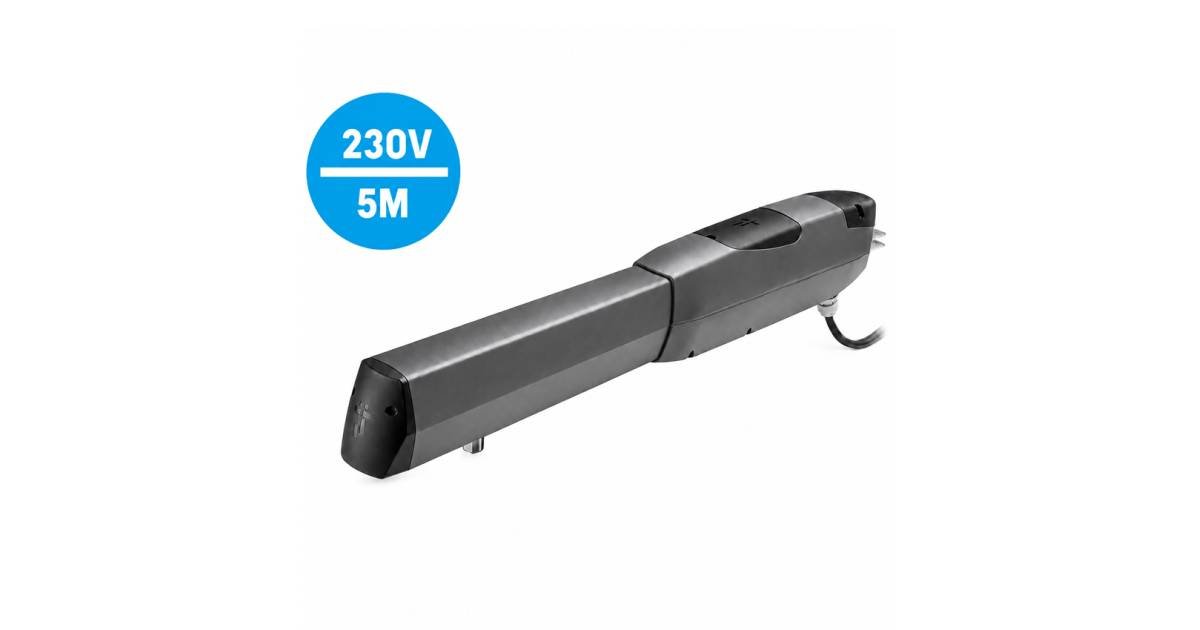

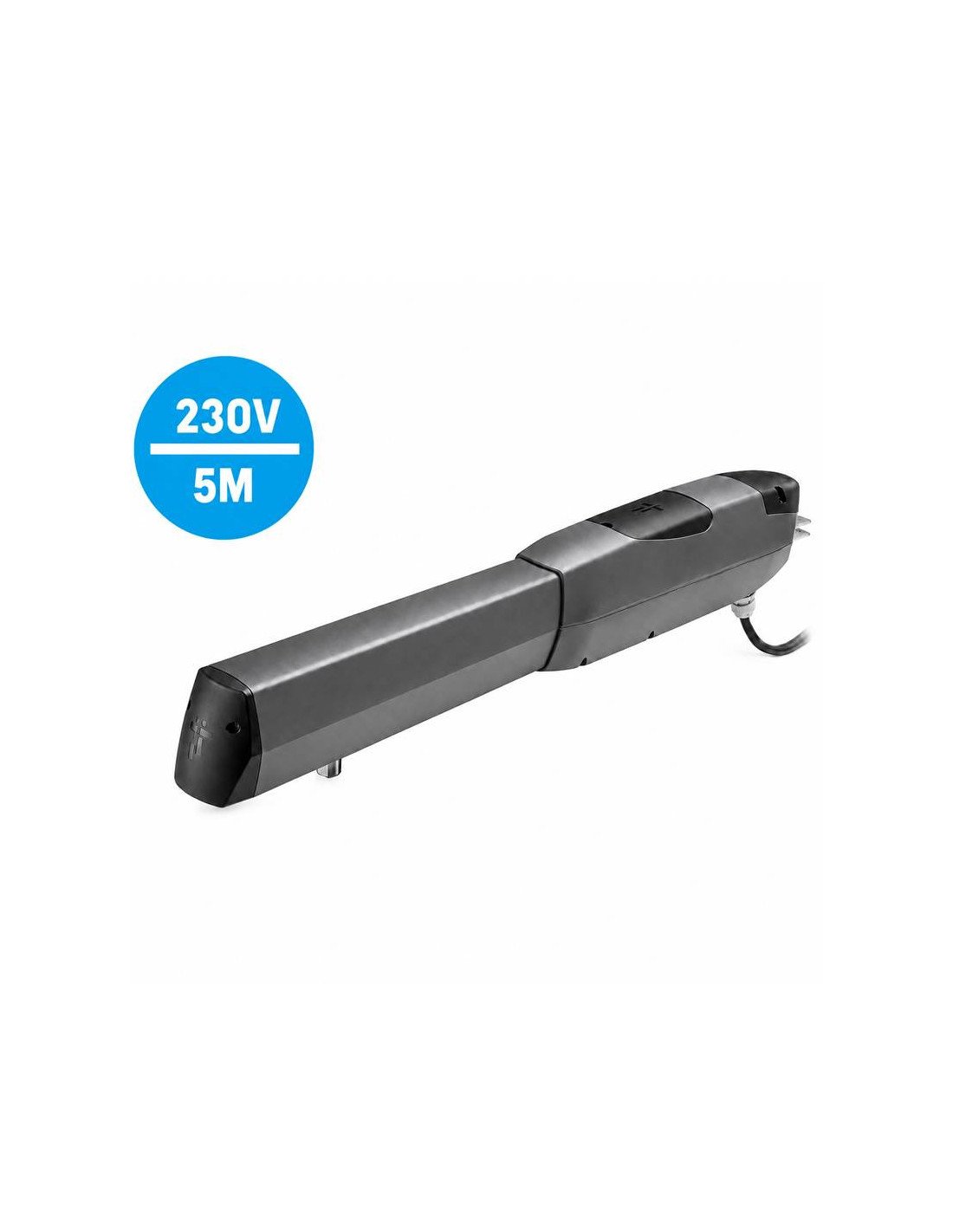

Balancer CAME ATI50AGS 230V pour les portes articulées jusqu'à 5 m

CAME Ati50ags, référence 801mp-0180c'est un moteur électromécanique irréversible de 230v Conçu pour automatiser de grandes portes battantes dans des installations résidentielles, communautaires et industrielles.

Ce modèle appartient à la nouvelle gamme CAME ATI et est indiqué pour feuilles 5 mètres de long, toujours en respectant les limites de poids établies selon la mesure de la feuille. C'est une solution robuste et fiable pour les portes battantes lourdes ou grandes.

Le moteur incorpore une structure résistante avec un corps en aluminium, une transmission par une vis sans fin et des extrémités de course mécanique réglables dans l'ouverture et la fermeture. De plus, il offre une poussée 4000 n, garantissant une opération sûre et efficace.

Principaux avantages du moteur CAME Ati50ags

• Pour les feuilles jusqu'à 5 m: Idéal pour les portes battantes grandes ou lourdes.
• Moteur irréversible: Il aide à garder la lame bloquée lorsque le moteur est arrêté.
• Alimentation 230V: Compatible avec des cadres de manœuvre CAME Pour les moteurs de balançoire de 230V.
• Fin de carrière mécanique: Régulation précise du point d'ouverture et de fermeture maximale.
• C-max jusqu'à 155 mm: Il permet de s'adapter aux piliers plus volumineux ou à des installations plus complexes.
• Construction robuste: Corps en aluminium avec design moderne et résistant.
• Thust à haute teneur: Effectif de 400 à 4000 N.
• Protection IP54: Convient aux installations extérieures.
• Déverrouillage de l'utilisateur: Il permet de libérer le moteur en cas de besoin ou de manque de pouvoir.
• Substitution d'ATI antique: Version compatible pour remplacer les moteurs ATI 230V précédents.

Application recommandée

Le moteur CAME Ati50ags 801mp-0180 Il est conçu pour automatiser les portes battantes d'une ou deux feuilles, en particulier lorsqu'un long moteur de course pour les portes de haut est nécessaire 5 mètres.

Selon la longueur de la feuille, le poids maximum admis varie:

• Jusqu'à 2 m: 1000 kg par feuille.
• Jusqu'à 2,5 m: 800 kg par feuille.
• Jusqu'à 3 m: 600 kg par feuille.
• Jusqu'à 4 m: 500 kg par feuille.
• Jusqu'à 5 m: 400 kg par feuille.

Installation polyvalente

Merci à sa conception et à sa plus longue race, la CAME ATI50ags vous permet de vous adapter aux installations avec des piliers de différentes formes et dimensions. Sa valeur C-max jusqu'à 155 mm Il facilite l'assemblage dans des situations où d'autres moteurs plus courts peuvent être limités.

Le support arrière du pré-soldat facilite l'installation du moteur et aide à réaliser une fixation plus confortable et plus stable.

Régulation simple des finitions de carrière

Le moteur intègre des fins d'ouverture et de fermeture mécanique. Ces éléments permettent d'ajuster avec précision le point de déplacement maximal de la porte, à la fois ouvrant et fermeture.

La régulation est effectuée en accédant à l'intérieur du moteur et en fixant les fins de l'ARD dans la position souhaitée sur le système de transmission.

Sécurité et fiabilité

Les CAME ATI50ags offre une construction solide, avec degré de protection Ip54 et fonctionnement à des températures -20 ºC à +55 ºC. Son système irréversible, sa forte poussée et son extrémité de carrière mécanique en font une solution fiable pour les portes de grande taille.

Sur les portes de charnière de grande longueur, surtout de 3 mètres, il est recommandé d'évaluer l'installation d'un verrouillage électrique Améliorer la fermeture et protéger l'ensemble mécanique de l'automatisation.
