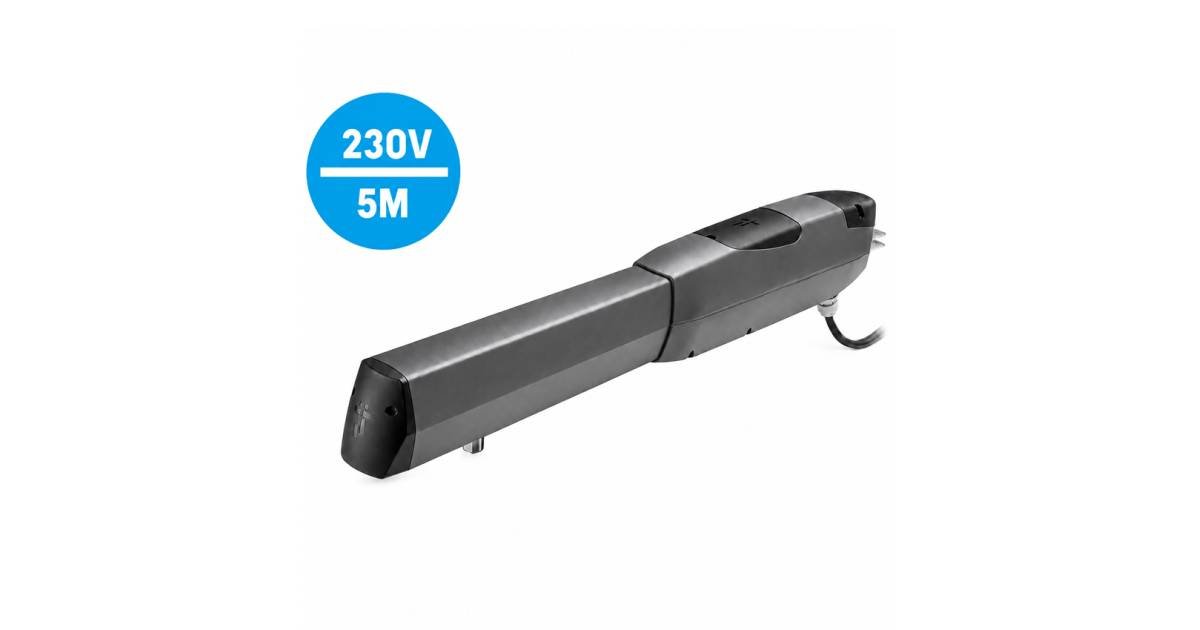

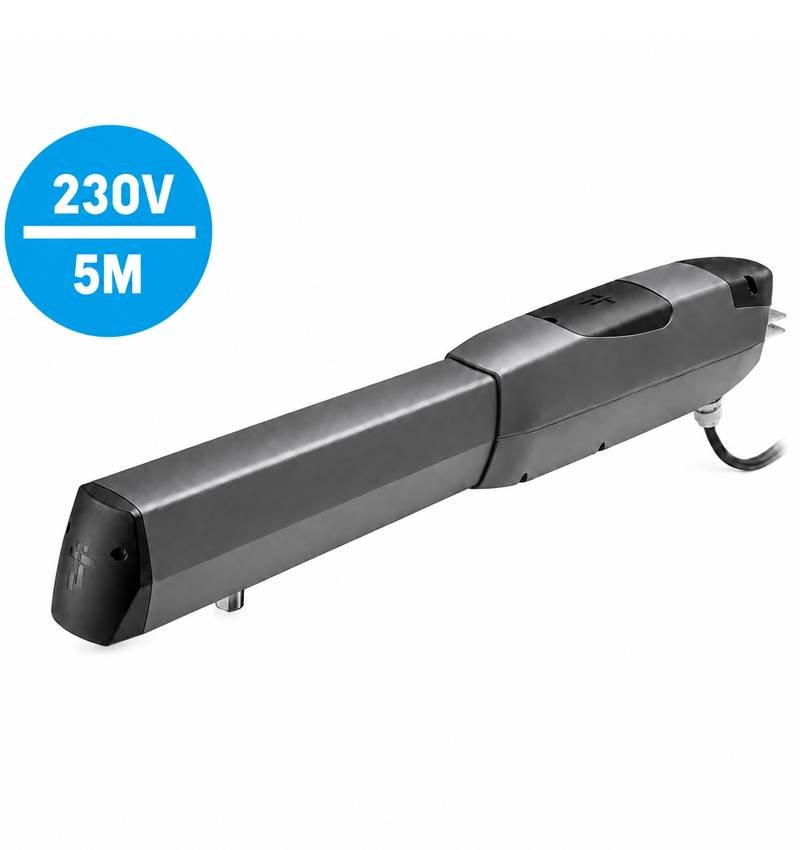

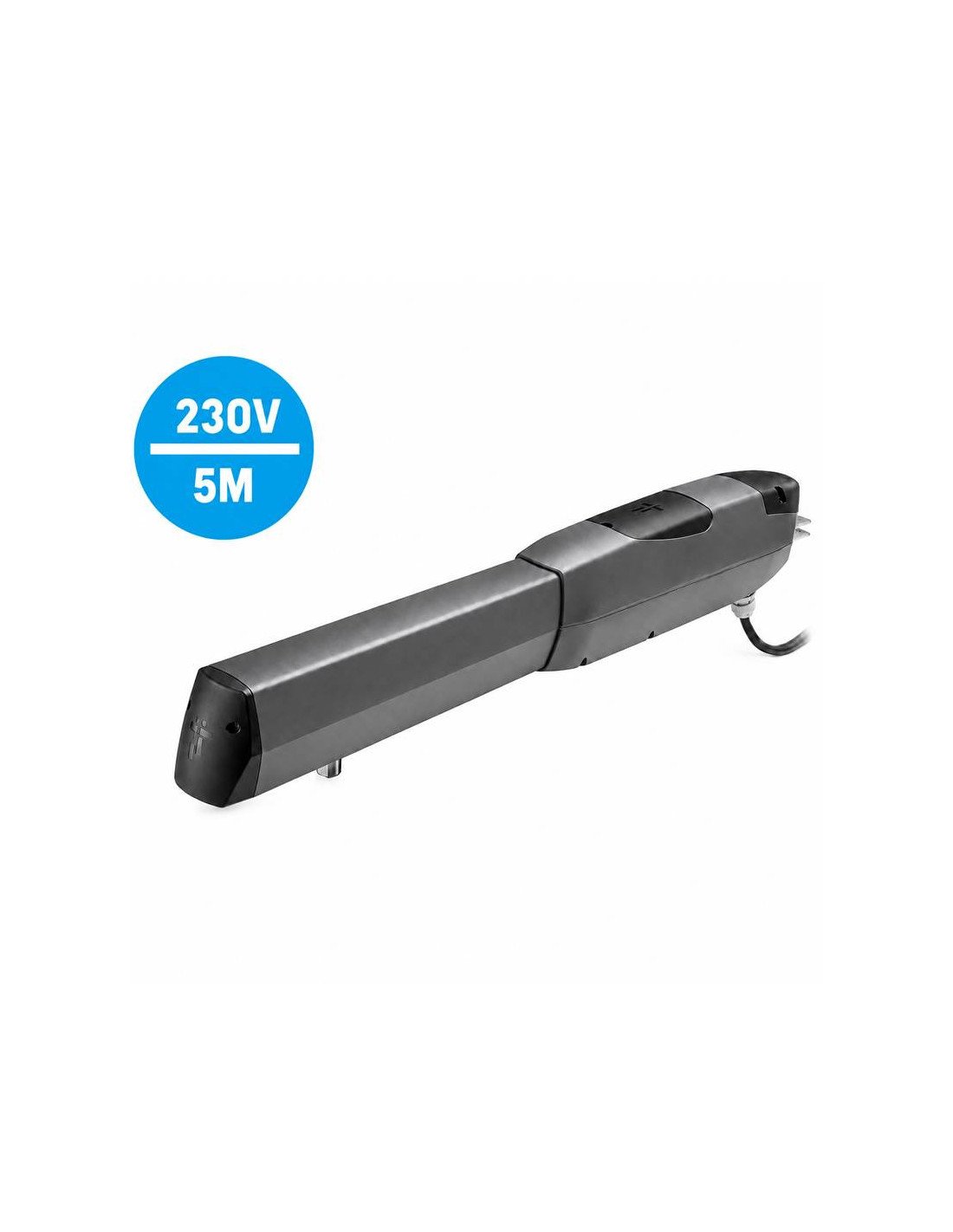

Oscilante CAME Ati50Ags 230V para portas articuladas até 5 m

CAME Ati50ags, referência 801mp-0180, é um motor eletromecânico irreversível de 230v Projetado para automatizar grandes portas de balanço em instalações residenciais, comunitárias e industriais.

Este modelo pertence ao novo intervalo CAME ATI e é indicado para folhas 5 metros de comprimento, sempre respeitando os limites de peso estabelecidos de acordo com a medição da folha. É uma solução robusta e confiável para portas de balanço pesadas ou grandes.

O motor incorpora uma estrutura resistente com um corpo de alumínio, transmissão por meio de parafuso interminável e terminações mecânicas ajustáveis na abertura e fechamento. Além disso, oferece um empurrão 4000 n, garantindo uma operação segura e eficaz.

Principais vantagens do motor CAME Ati50ags

• Para folhas até 5 m: Ideal para portas de grande ou pesadas.
• Motor irreversível: Isso ajuda a manter a lâmina bloqueada quando o motor é interrompido.
• Alimentação de 230V: Compatível com quadros de manobra CAME Para motores de balanço de 230V.
• Fim da carreira mecânica: Regulamentação precisa do ponto máximo de abertura e fechamento.
• C-max Até 155 mm: Permite se adaptar a pilares maiores ou instalações mais complexas.
• Construção robusta: Corpo de alumínio com design moderno e resistente.
• Alto impulso: Força de trabalho de 400 a 4000 n.
• Proteção IP54: Adequado para instalações ao ar livre.
• Desbloqueio do usuário: Permite liberar o motor em caso de necessidade ou falta de energia.
• Substituição do antigo ATI: Versão compatível para substituir os motores anteriores ATI 230V.

Recommended application

O motor CAME Ati50Ags 801MP-0180 Ele é projetado para automatizar portas de balanço de uma ou duas folhas, especialmente quando um longo motor de corrida para portas de UP é necessário 5 metros.

De acordo com o comprimento da folha, o peso máximo admitido varia:

• Até 2 m: 1000 kg por folha.
• Até 2,5 m: 800 kg por folha.
• Até 3 m: 600 kg por folha.
• Até 4 m: 500 kg por folha.
• Até 5 m: 400 kg por folha.

Instalação versátil

Graças ao seu design e sua mais longa corrida, o CAME ATI50AGS permite que você se adapte às instalações com pilares de diferentes formas e dimensões. Seu valor C-max até 155 mm Facilita a montagem em situações em que outros motores mais curtos podem ser limitados.

O suporte traseiro pré-soldado facilita a instalação do motor e ajuda a alcançar uma fixação mais confortável e estável.

Regulação simples de acabamentos de carreira

O motor incorpora finais mecânicos e finais de fechamento. Esses elementos permitem ajustar com precisão o ponto máximo de viagem da porta, abrindo e fechando.

O regulamento é realizado ao aceder ao interior do motor e fixando as terminações de acidente vascular cerebral na posição desejada no sistema de transmissão.

Segurança e Confiabilidade

A CAME Ati50ags oferece uma construção sólida, com grau de proteção Ip54 e operação em temperaturas -20 ºC a +55 ºC. Seu sistema irreversível, seu alto impulso e sua final de carreira mecânica torna uma solução confiável para grandes portas de balanço.

Nas dobradiças de grande comprimento, especialmente a partir de 3 metros, recomenda-se avaliar a instalação de um fechadura elétrica Para melhorar o fechamento e proteger o conjunto mecânico de automação.

Características técnicas
