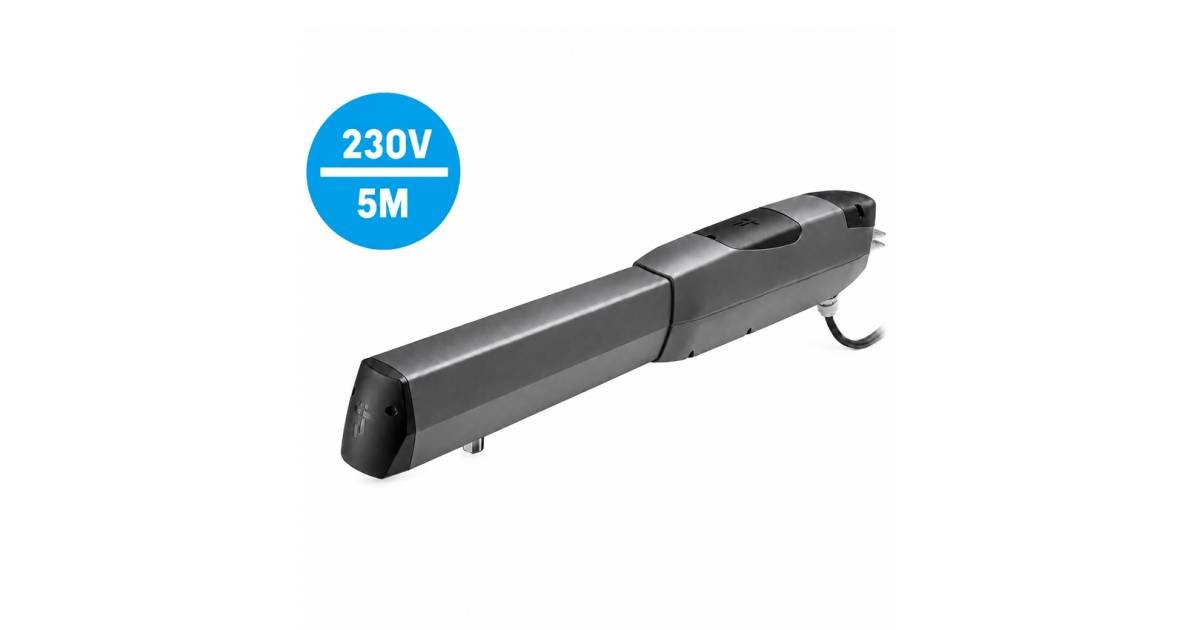

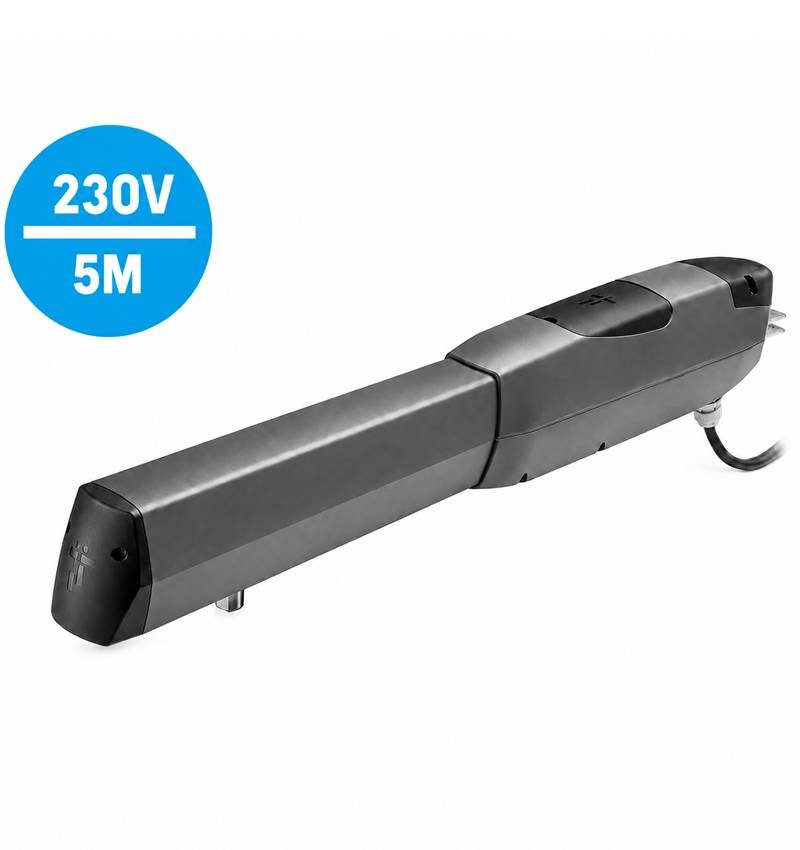

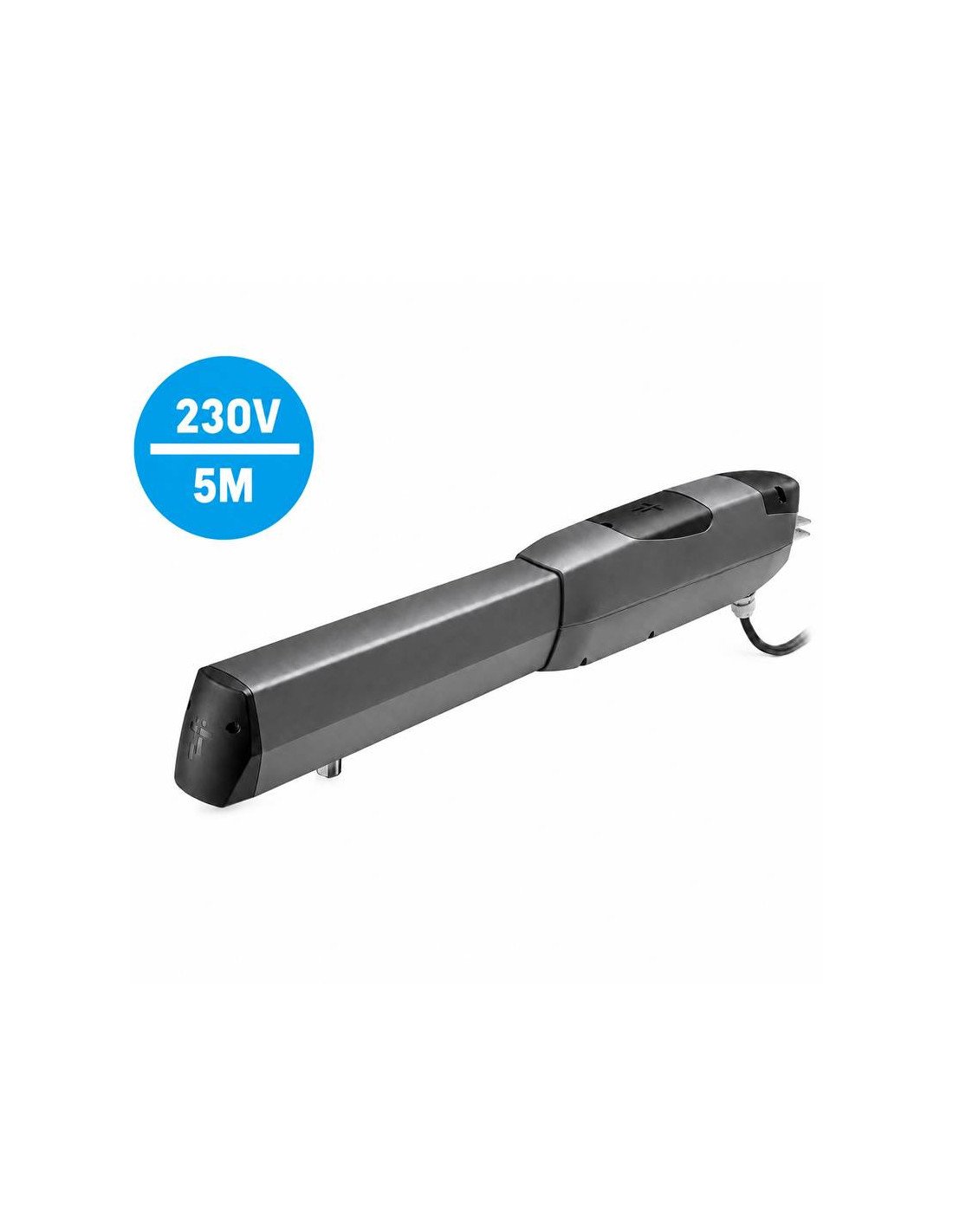

Motor batiente CAME ATI50AGS 230V para puertas batientes de hasta 5 m

CAME ATI50AGS, referencia 801MP-0180, es un motor electromecánico irreversible de 230V diseñado para automatizar puertas batientes de grandes dimensiones en instalaciones residenciales, comunitarias e industriales.

Este modelo pertenece a la nueva gama CAME ATI y está indicado para hojas de hasta 5 metros de longitud, siempre respetando los límites de peso establecidos según la medida de la hoja. Es una solución robusta y fiable para puertas batientes pesadas o de gran tamaño.

El motor incorpora una estructura resistente con cuerpo de aluminio, transmisión mediante tornillo sin fin y finales de carrera mecánicos regulables en apertura y cierre. Además, ofrece un empuje de hasta 4000 N, garantizando un funcionamiento seguro y eficaz.

Principales ventajas del motor CAME ATI50AGS

• Para hojas de hasta 5 m: ideal para puertas batientes grandes o pesadas.
• Motor irreversible: ayuda a mantener la hoja bloqueada cuando el motor está parado.
• Alimentación 230V: compatible con cuadros de maniobra CAME para motores batientes de 230V.
• Finales de carrera mecánicos: regulación precisa del punto máximo de apertura y cierre.
• C-MAX de hasta 155 mm: permite adaptarse a pilares de mayor tamaño o instalaciones más complejas.
• Construcción robusta: cuerpo de aluminio con diseño moderno y resistente.
• Empuje elevado: fuerza de trabajo de 400 a 4000 N.
• Protección IP54: adecuado para instalaciones exteriores.
• Desbloqueo manual: permite liberar el motor en caso de necesidad o falta de alimentación eléctrica.
• Sustitución de antiguos ATI: versión compatible para reemplazar motores ATI 230V anteriores.

Aplicación recomendada

El motor CAME ATI50AGS 801MP-0180 está pensado para automatizar puertas batientes de una o dos hojas, especialmente cuando se requiere un motor de carrera larga para puertas de hasta 5 metros.

Según la longitud de la hoja, el peso máximo admitido varía:

• Hasta 2 m: 1000 kg por hoja.
• Hasta 2,5 m: 800 kg por hoja.
• Hasta 3 m: 600 kg por hoja.
• Hasta 4 m: 500 kg por hoja.
• Hasta 5 m: 400 kg por hoja.

Instalación versátil

Gracias a su diseño y a su carrera más larga, el CAME ATI50AGS permite adaptarse a instalaciones con pilares de diferentes formas y dimensiones. Su valor C-MAX de hasta 155 mm facilita el montaje en situaciones donde otros motores más cortos pueden quedar limitados.

El soporte trasero pre-soldado facilita la instalación del motor y ayuda a conseguir una fijación más cómoda y estable.

Regulación sencilla de finales de carrera

El motor incorpora finales de carrera mecánicos de apertura y cierre. Estos elementos permiten ajustar con precisión el punto máximo de recorrido de la puerta, tanto en apertura como en cierre.

La regulación se realiza accediendo al interior del motor y fijando los finales de carrera en la posición deseada sobre el sistema de transmisión.

Seguridad y fiabilidad

El CAME ATI50AGS ofrece una construcción sólida, con grado de protección IP54 y funcionamiento en temperaturas de -20 ºC a +55 ºC. Su sistema irreversible, su empuje elevado y sus finales de carrera mecánicos lo convierten en una solución fiable para puertas batientes grandes.

En puertas batientes de gran longitud, especialmente a partir de 3 metros, se recomienda valorar la instalación de una cerradura eléctrica para mejorar el cierre y proteger el conjunto mecánico de la automatización.
