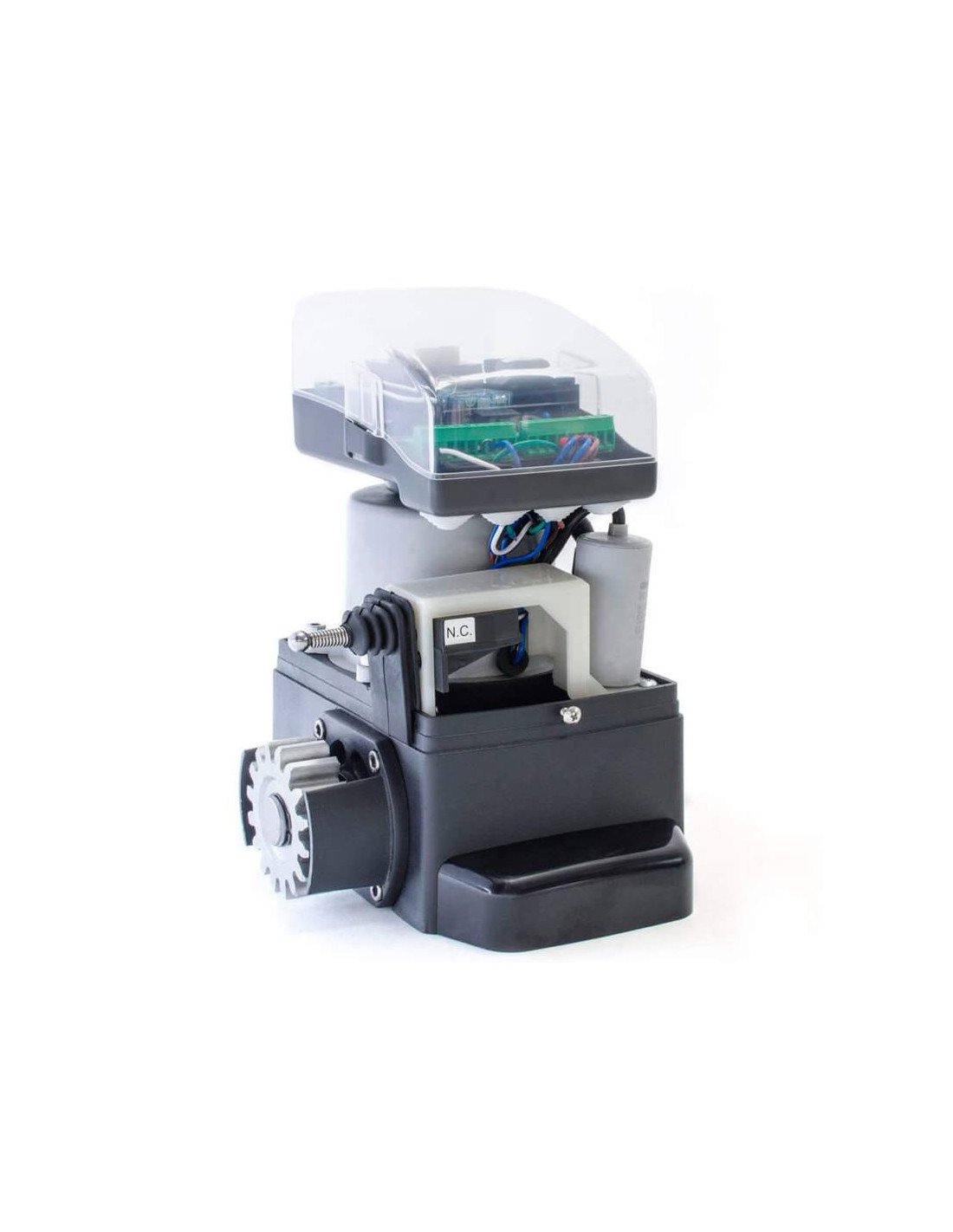

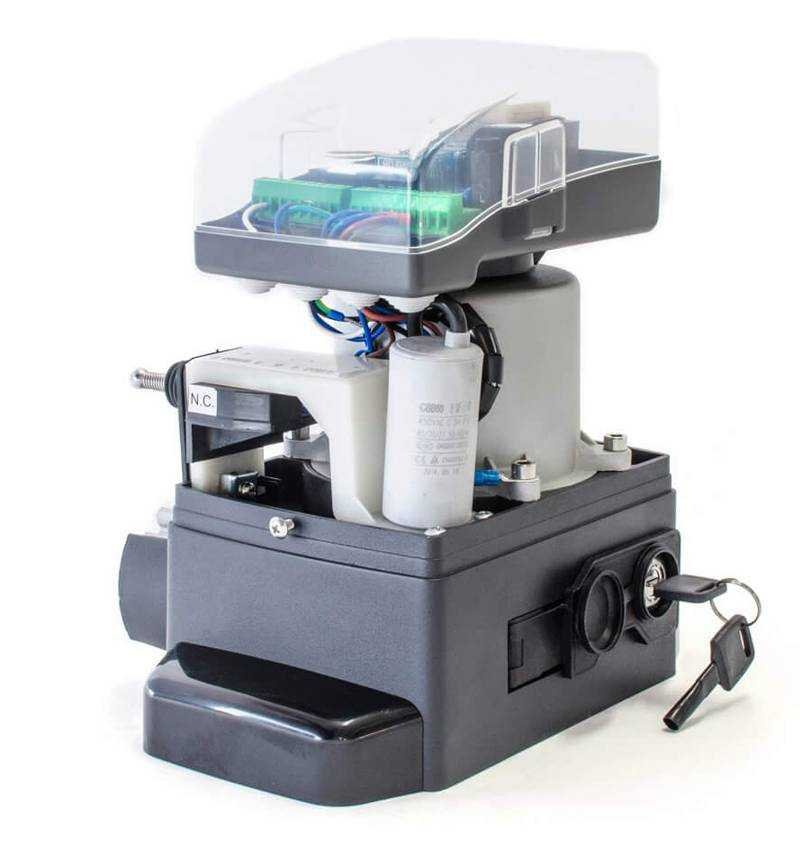

Kit Motorline Bravo500 230V pour les portes coulissantes jusqu'à 500 kg

Motorline Bravo500 à 230 VAC il est conçu pour automatiser portes coulissantes résidentielles jusqu'à 500 kg de poids et 7 mètres de long, Fournissant une opération fiable, compacte et silencieuse.

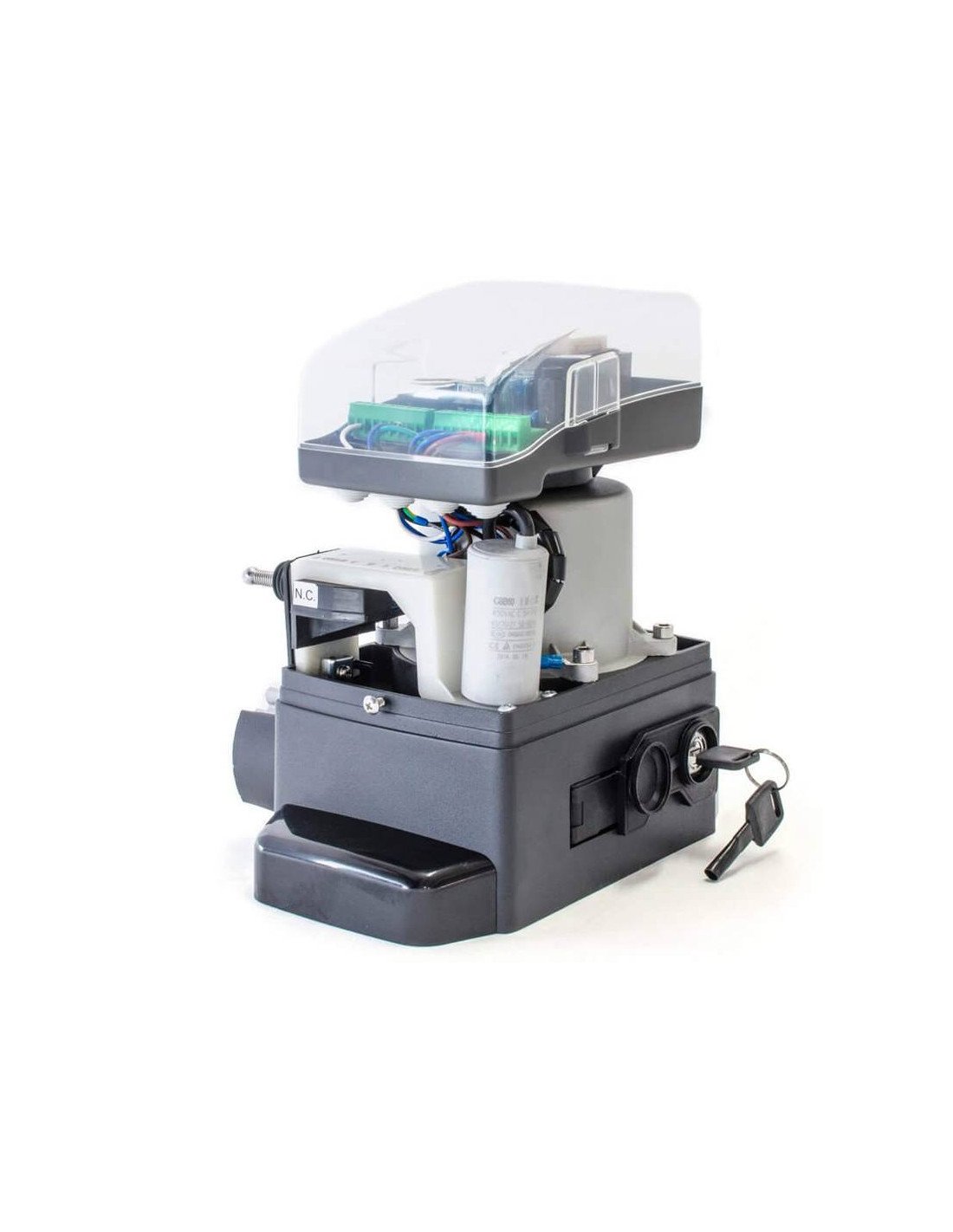

Le moteur intègre un réducteur lubrifié dans l'huile et la graisse, Une structure en aluminium robuste, une protection thermique et un système mécanique développées pour obtenir un mouvement en douceur lors de l'ouverture et de la fermeture de la porte.

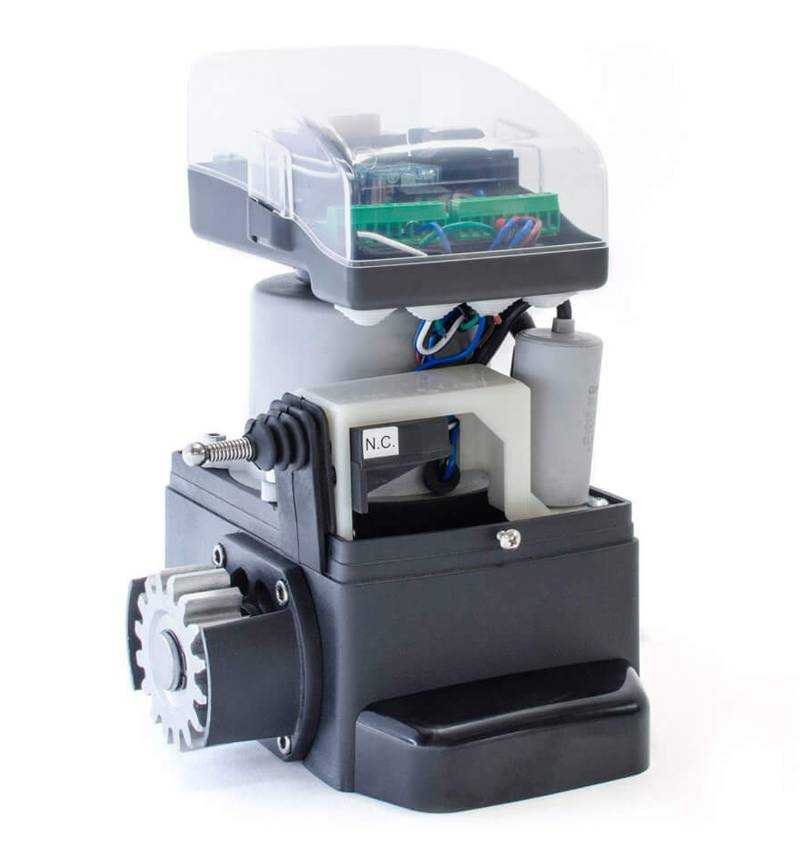

Les électronique Motorline Mc50 il est installé et protégé dans l'automatisme, facilite l'accès lors de l'installation, de la programmation et de la maintenance. De plus, il incorpore un récepteur radiofréquence 433,92 Code de roulement MHz pour la programmation directe des contrôles Motorline compatible.

En fonction de la version sélectionnée, le moteur peut incorporer fin de la carrière mécanique ou de la carrière magnétique, permettant de choisir le système le plus approprié pour chaque installation.

Principales caractéristiques de Motorline Bravo500

• Portes jusqu'à 500 kg: particulièrement indiqué pour automatiser les portes coulissantes à usage résidentiel.
• Longueur maximale de 7 mètres Fiche: il permet de automatiser les portes coulissantes de différentes dimensions.
• Nourriture à 230 VAC: moteur monophasé avec une puissance de 280 W.
• Réducteur lubrifié: système mécanique lubrifié dans l'huile et la graisse pour atteindre un mouvement doux et silencieux.
• Construction robuste: corps en aluminium pour offrir une résistance et une stabilité pendant le fonctionnement.
• Design compact: ses dimensions réduites facilitent l'installation, même dans des espaces limités.
• Protection IP44: préparé pour l'installation à l'extérieur dans les conditions indiquées par le fabricant.
• Protection thermique: protège le moteur contre des températures excessives lors de son fonctionnement.

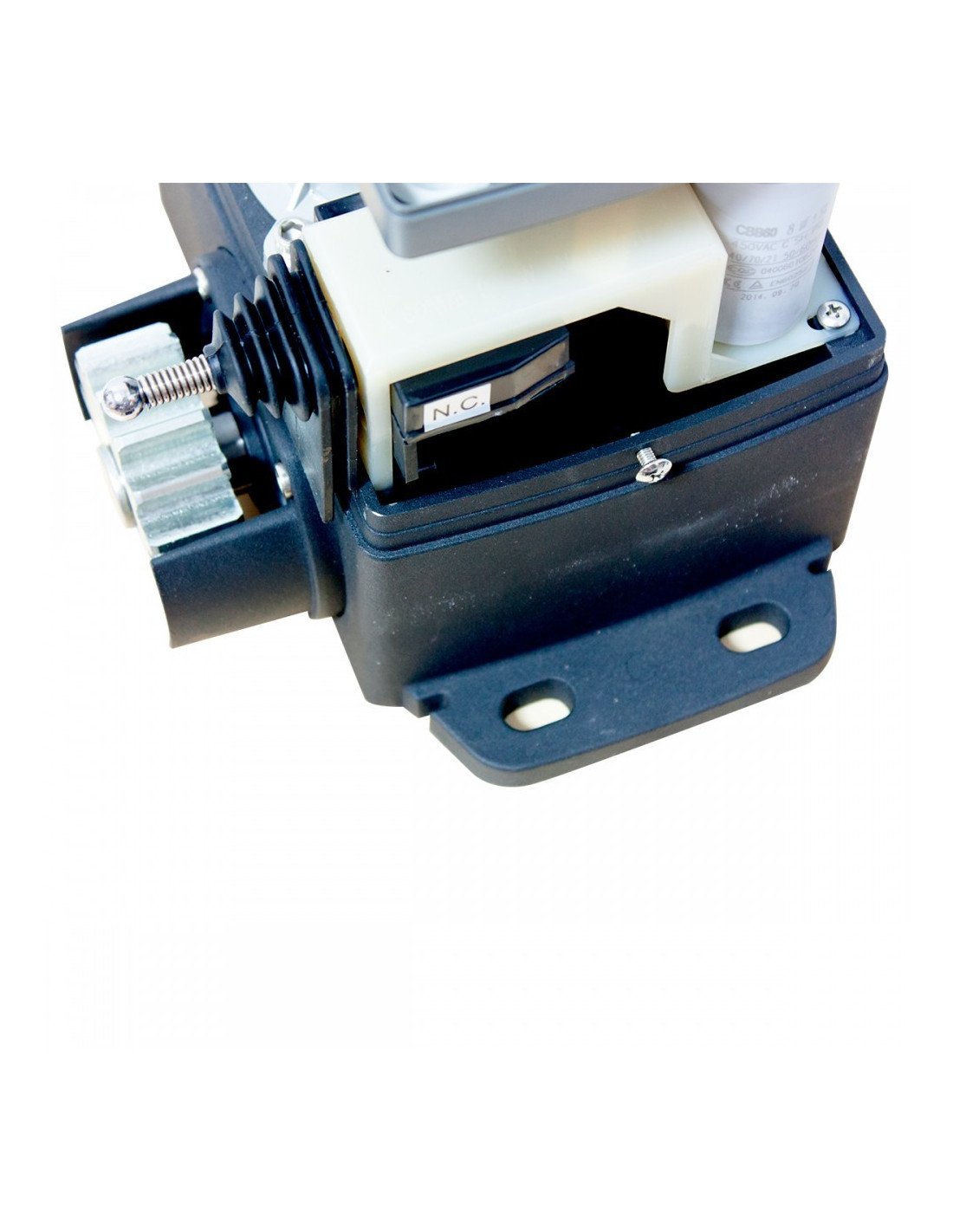

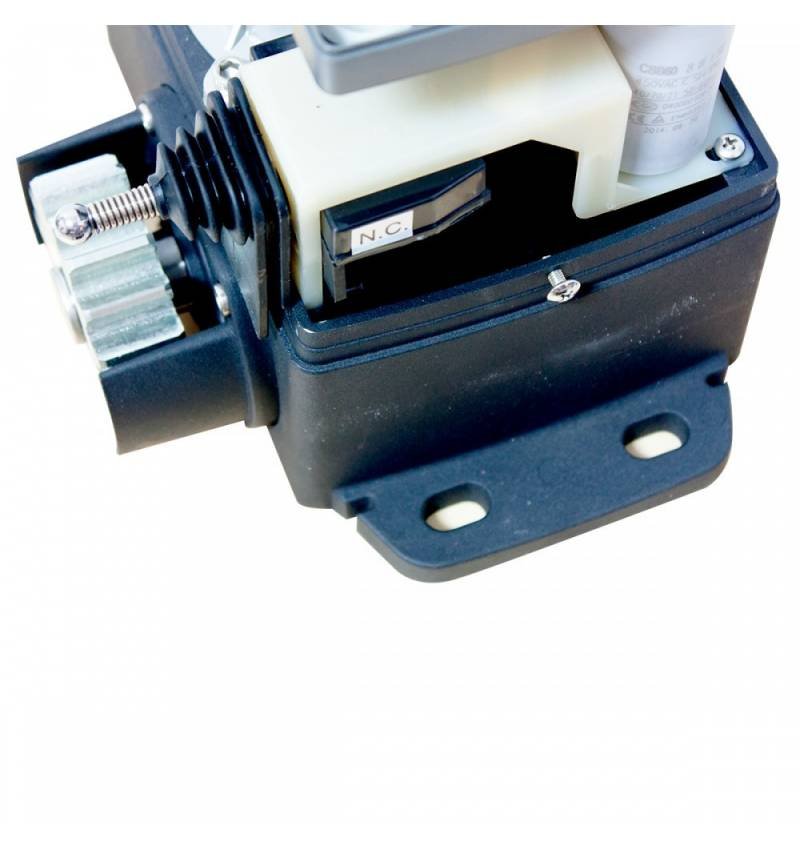

• Fin de la carrière mécanique ou magnétique: disponible en fonction de la version choisie de l'automatisme.

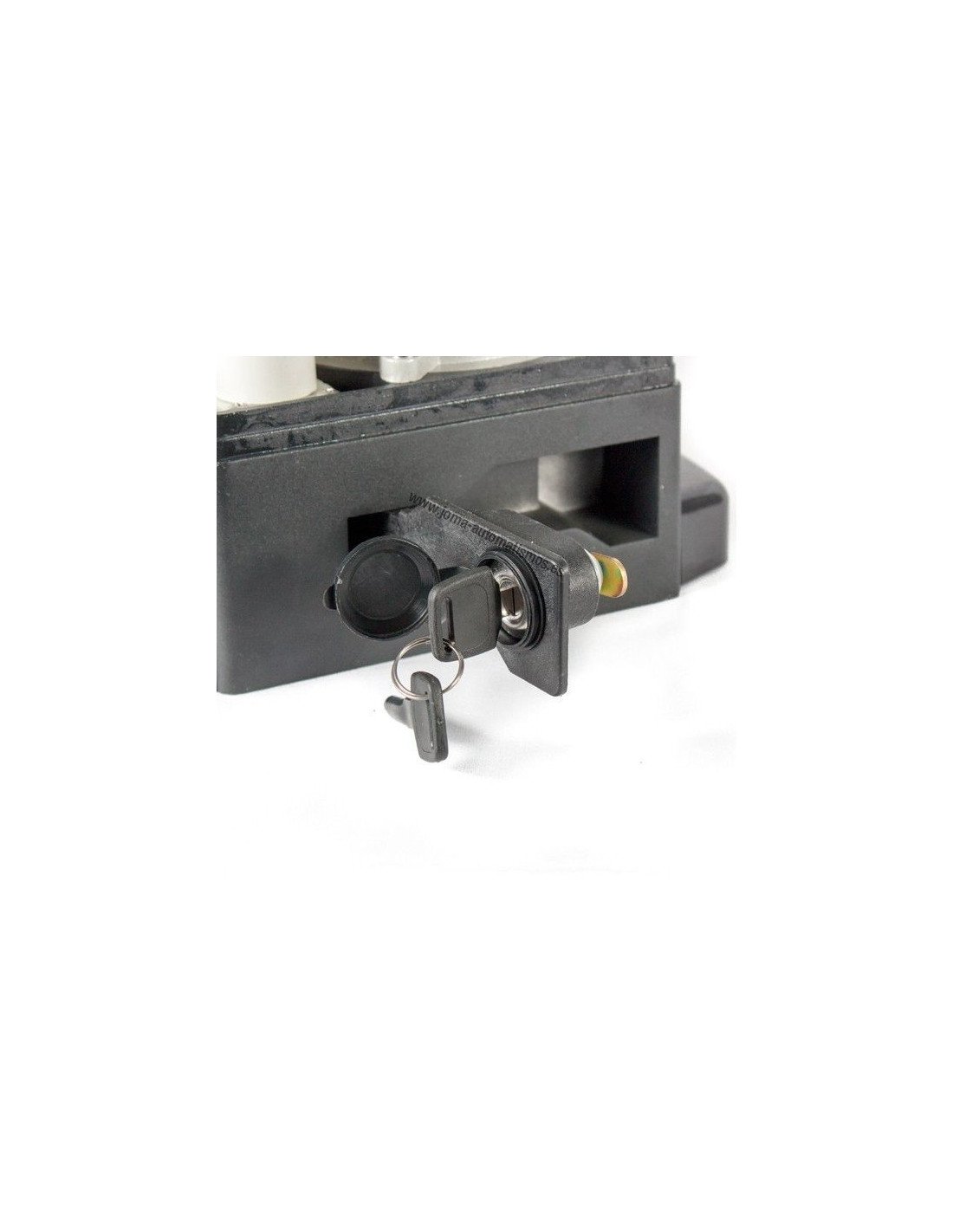

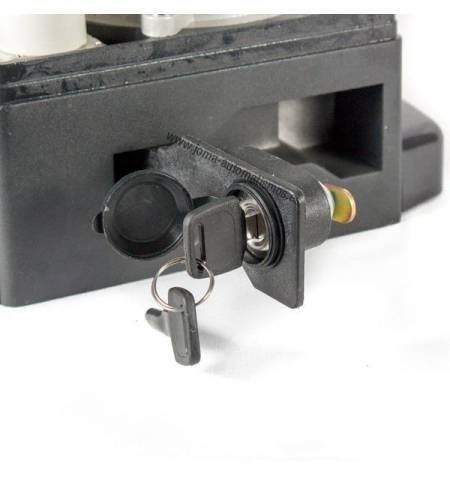

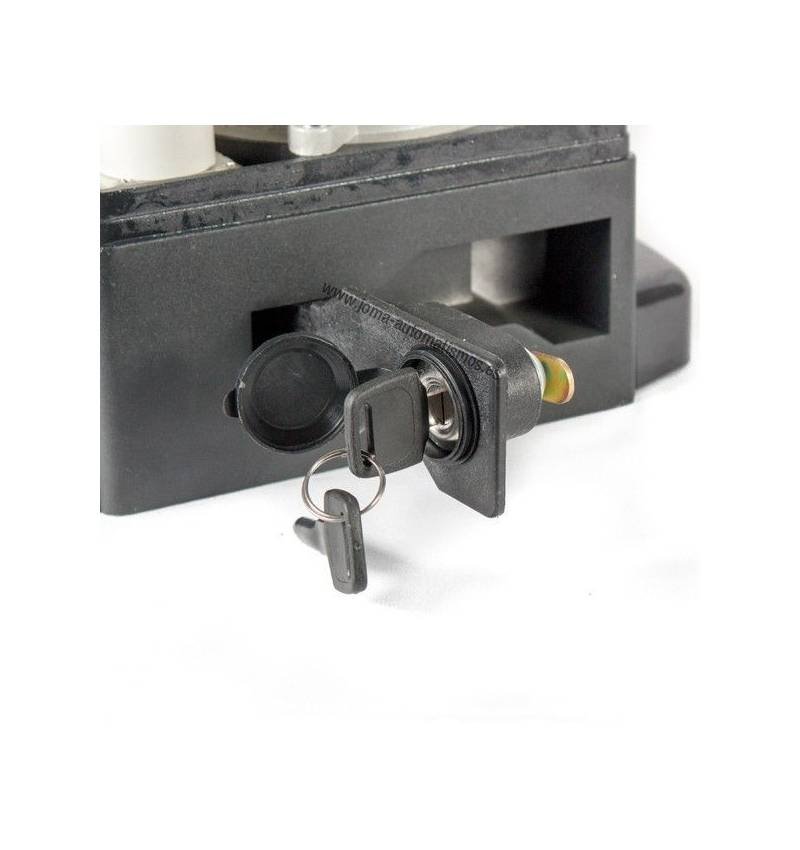

• Déverrouillage d'urgence: il permet d'ouvrir et de fermer la porte manuellement en cas de manque de puissance ou de défaillance.

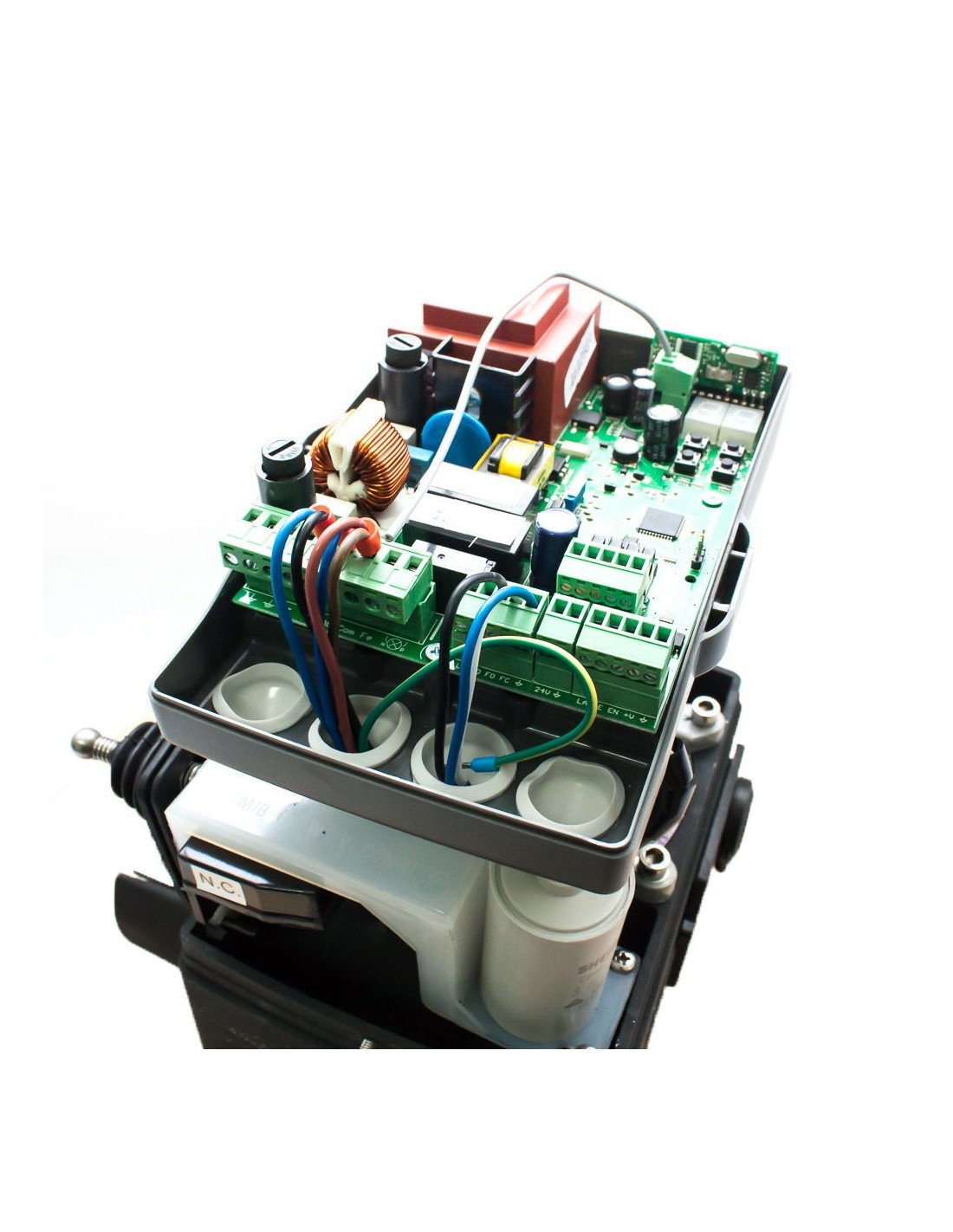

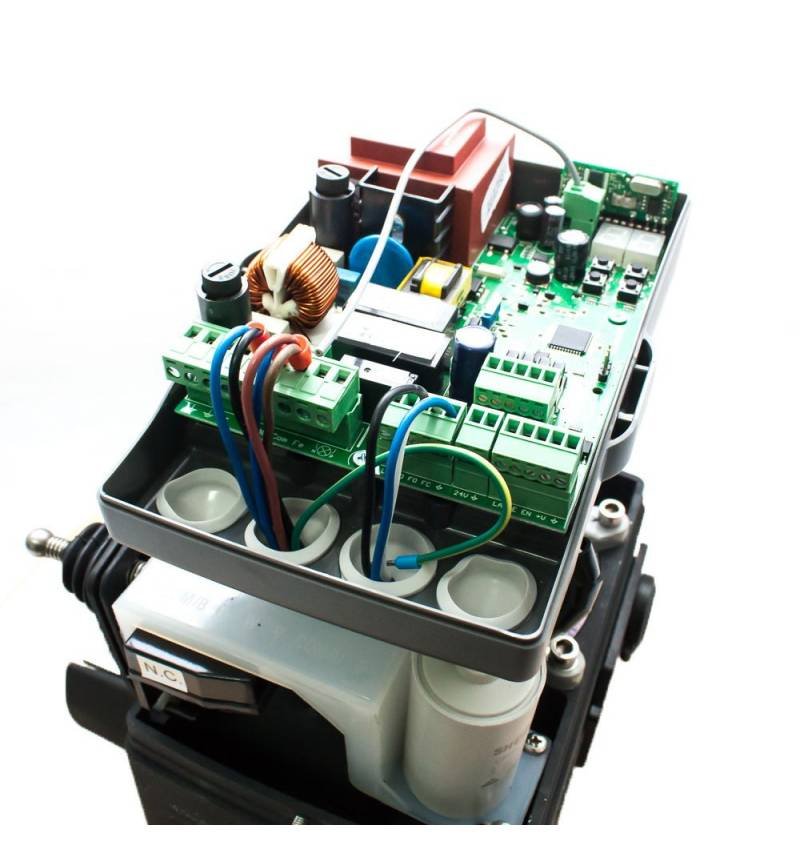

• Centre électronique intégré: la plaque MC50 est protégée dans l'automatisme et est facilement accessible.

Caractéristiques et fonctions du centre Motorline Mc50

Les Motorline Mc50 il s'agit d'une centrale électrique monophasée avec un écran radio incorporé et un récepteur, développé pour contrôler les moteurs de porte coulissante à 230 VAC.

• Récepteur radio intégré de 433,92 MHz: compatible avec les émetteurs Motorline Code roulant op.
• Mémoire pour les commandes: il permet de mémoriser jusqu'à 100 commandes pour une ouverture totale et 100 commandes pour l'ouverture piétonne.
• Affichage de la programmation: il facilite la configuration des paramètres et l'affichage de l'état des entrées et des titres.
• Programmation automatique ou semi-automatique de voyage: effectue l'apprentissage des temps d'ouverture, de fermeture et de ralentissement.
• Réglementation de la force: il permet de régler la force de fonctionnement du moteur.
• Détection d'obstacles: sensibilité réglable pour détecter les efforts pendant le mouvement et inverser la manœuvre.
• Ralentissement réglable: vous permet de configurer le temps et la vitesse du ralentissement de l'ouverture et de la fermeture.
• Démarrage doux et arrêt doux: il permet d'effectuer un début progressif et une réduction progressive de la vitesse avant la fin de la manœuvre.
• Ouverture piétonne: il permet d'ouvrir partiellement la porte pour faciliter le passage des personnes sans ouvrir une ouverture complète.
• Fermeture automatique: temps de pause indépendant et réglable pour l'ouverture totale et l'ouverture piétonne.
• Logique de fonctionnement différente: mode automatique, étape par étape et en mode copropriété.
• Mode homme présent: disponible pour contrôler le mouvement à l'aide des supports de maintien.
• Entrée pour photocellules: configurable pour agir pendant l'ouverture ou pendant la fermeture.
• Test de fotocell: vous permet de vérifier le bon fonctionnement des périphériques de sécurité avant de commencer la manœuvre.
• Entrée pour bande de sécurité: compatible avec une bande de résistivité de 8,2 kΩ ou une bande avec un contact normalement fermé.
• Entrée totale et piétonne bouton-poussoir: il permet de connecter des sélections de clé, des poussoirs, des systèmes de contrôle accessibles ou d'autres dispositifs d'ouverture.
• Sortie pour la lampe clignotante: configurable en tant que lumière intermittente, lumière fixe, lumière de courtoisie ou sortie pour l'électroélectrique.
• Sortie pour la lampe RGB de 24 VDC: il permet de signaler différents états d'exploitation d'automatisation.
• Suivez-moi suivez-moi: il permet de démarrer la fermeture après la croix des cellules photoélectriques.
• Frein électronique: il aide à réduire l'inertie de la porte lorsque le moteur cesse ou change de direction.
• Programmation de la télécommande: il vous permet de mémoriser de nouveaux émetteurs à l'aide d'un bouton précédemment programmé.
• Compteur de manœuvre: enregistre le nombre de cycles complets effectués par automatisation.
• Factory reset: il permet de récupérer les paramètres d'origine de l'installation.
• Compatible avec Mconnect Link: connexion optionnelle pour la commande du micrologiciel central.

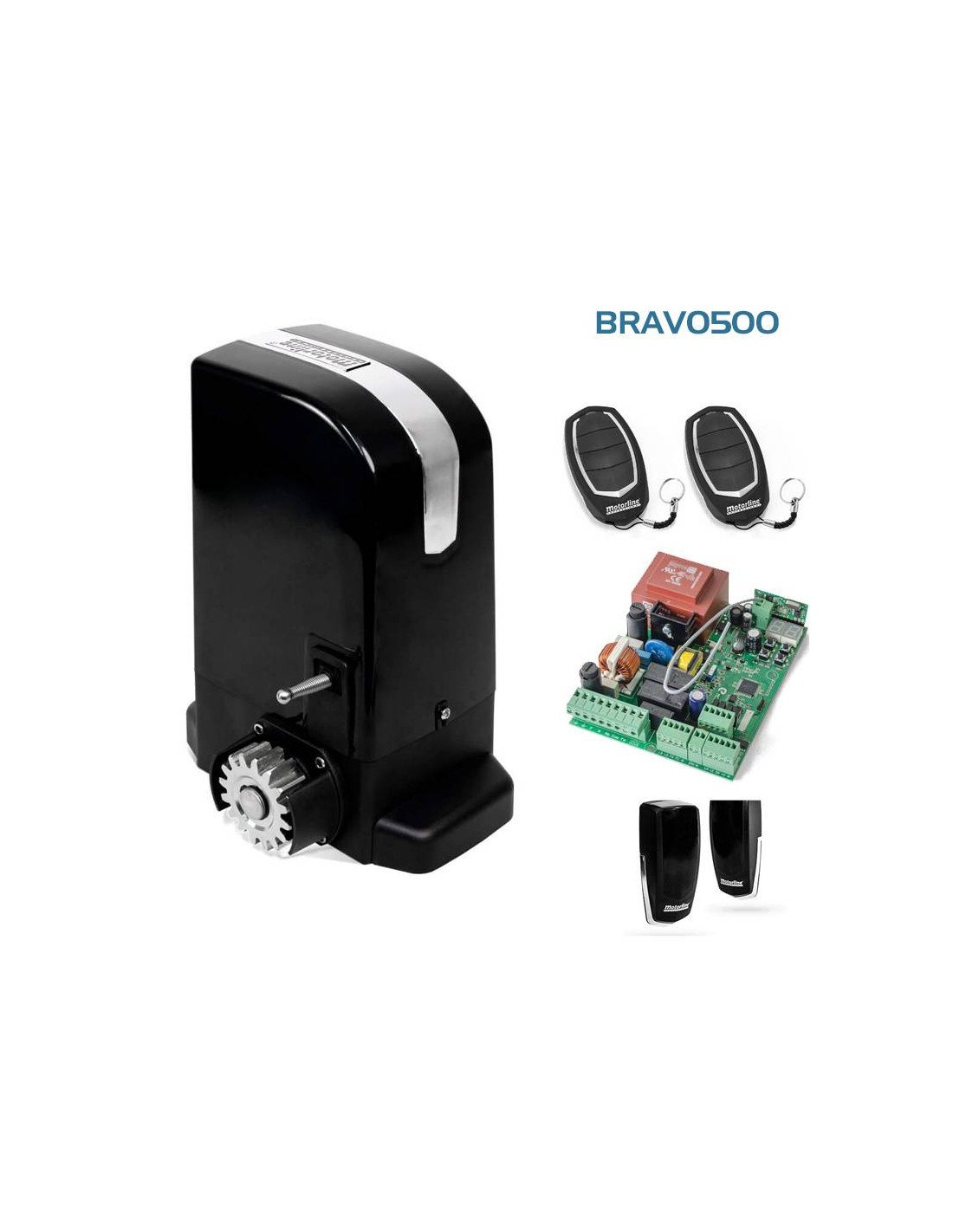

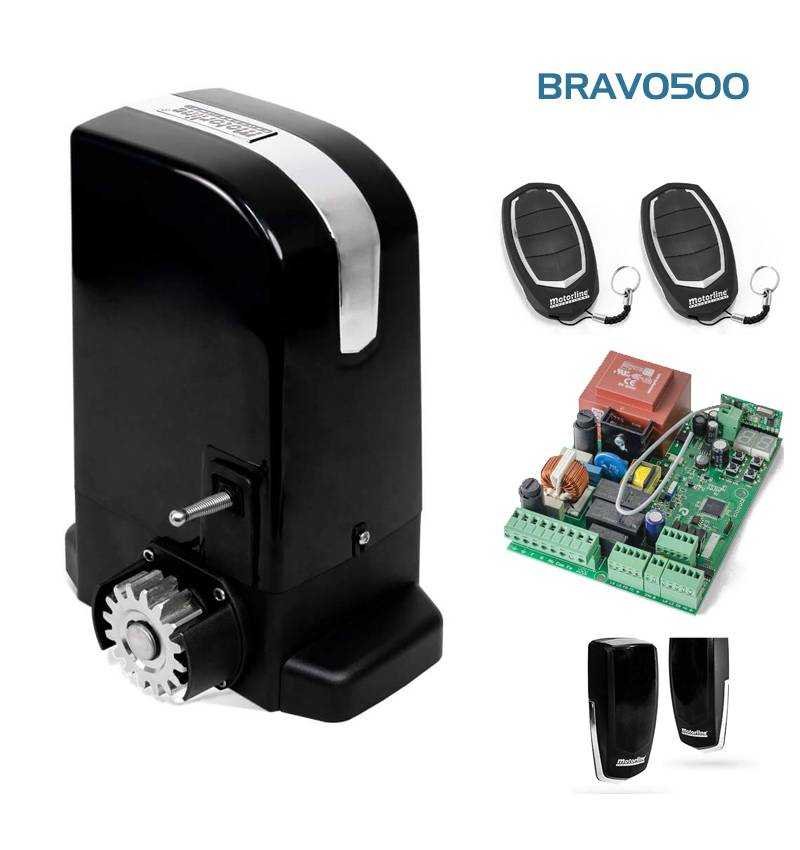

Contenu de kit Motorline Bravo500

• 1 moteur Motorline Bravo500 à 230 VAC avec de l'huile et de la graisse lubrifiée réductrice
• 1 centre électronique Motorline Mc50
• 2 télécommandes Motorline FALK
• 1 jeu de photocellules Motorline MF30, émetteur et récepteur
• 2 clés pour le déverrouillage manuel du moteur

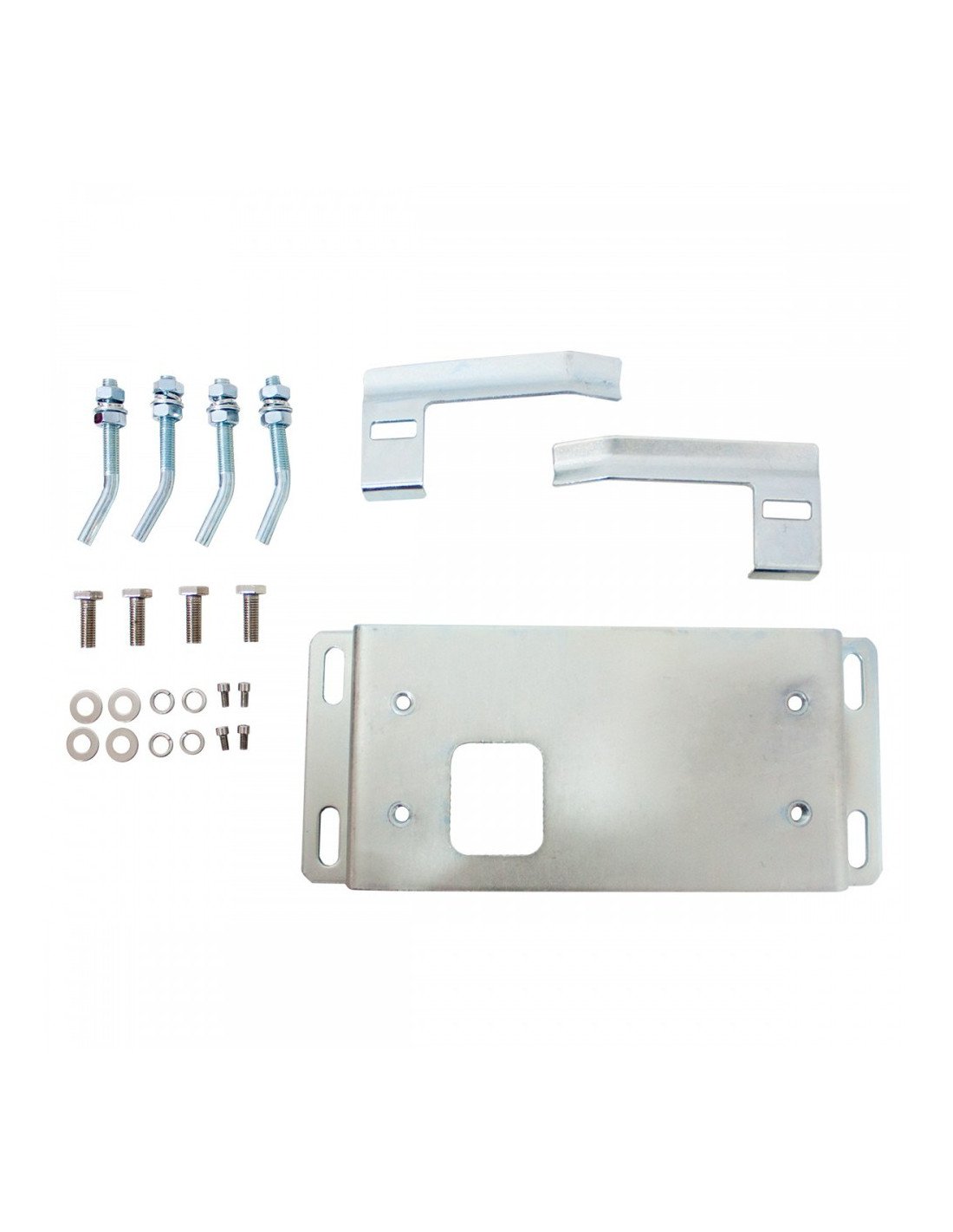

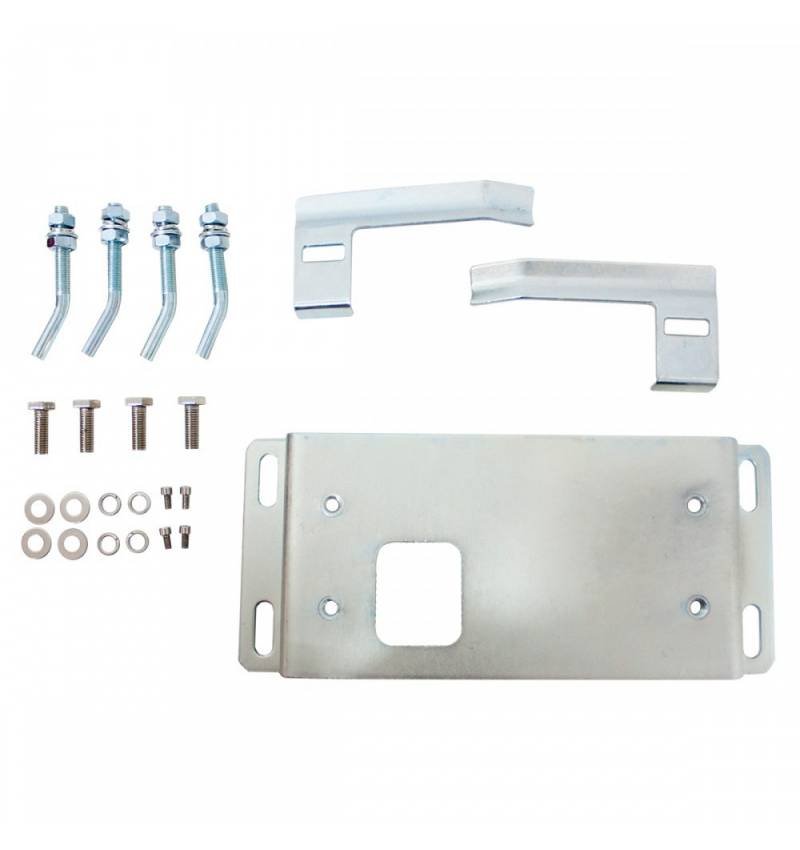

• 1 plaque de fixation d'automatisation
• Plaques de conduite de la course de la course
• Vis, ancres et accessoires de montage

Caractéristiques techniques Motorline Bravo500

Vidéo d'installation du Motorline Bravo500

Vidéo de programmation du centre MC50

Manuels et informations techniques

• Manuel d'installation Motorline Bravo500
• Manuel de programmation Motorline Mc50
• Exploités Motorline Bravo500

Important: l'installation, la connexion électrique, la configuration des titres et la régulation de la force doit être effectuée par un installateur professionnel. Avant de sélectionner le moteur, il convient de vérifier que la porte se déplace doucement manuellement, il est correctement niveau et n'a pas de points de friction.
