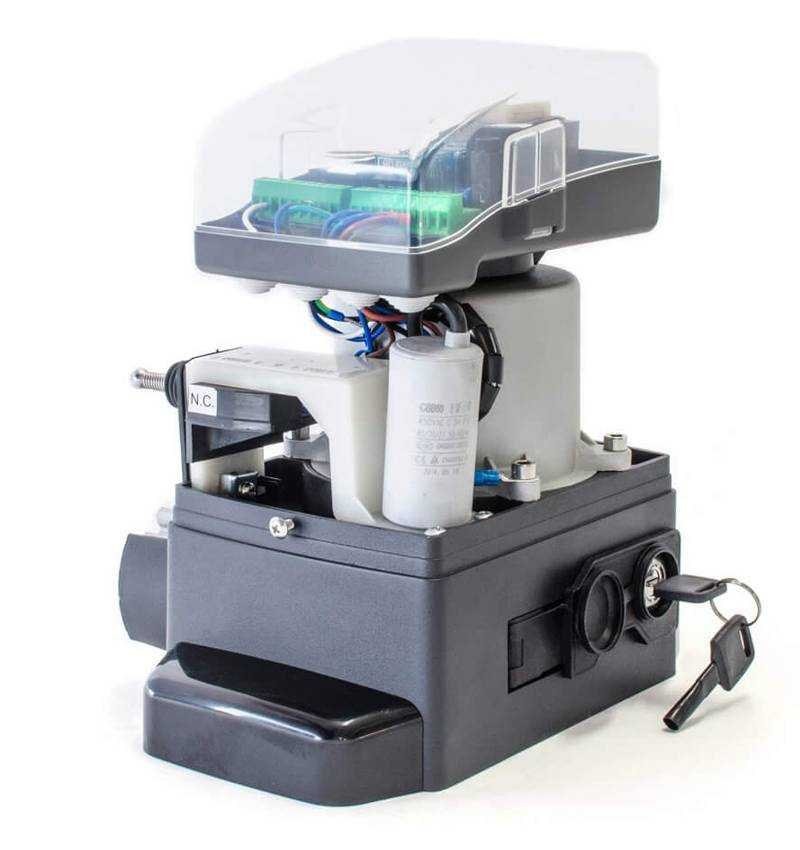

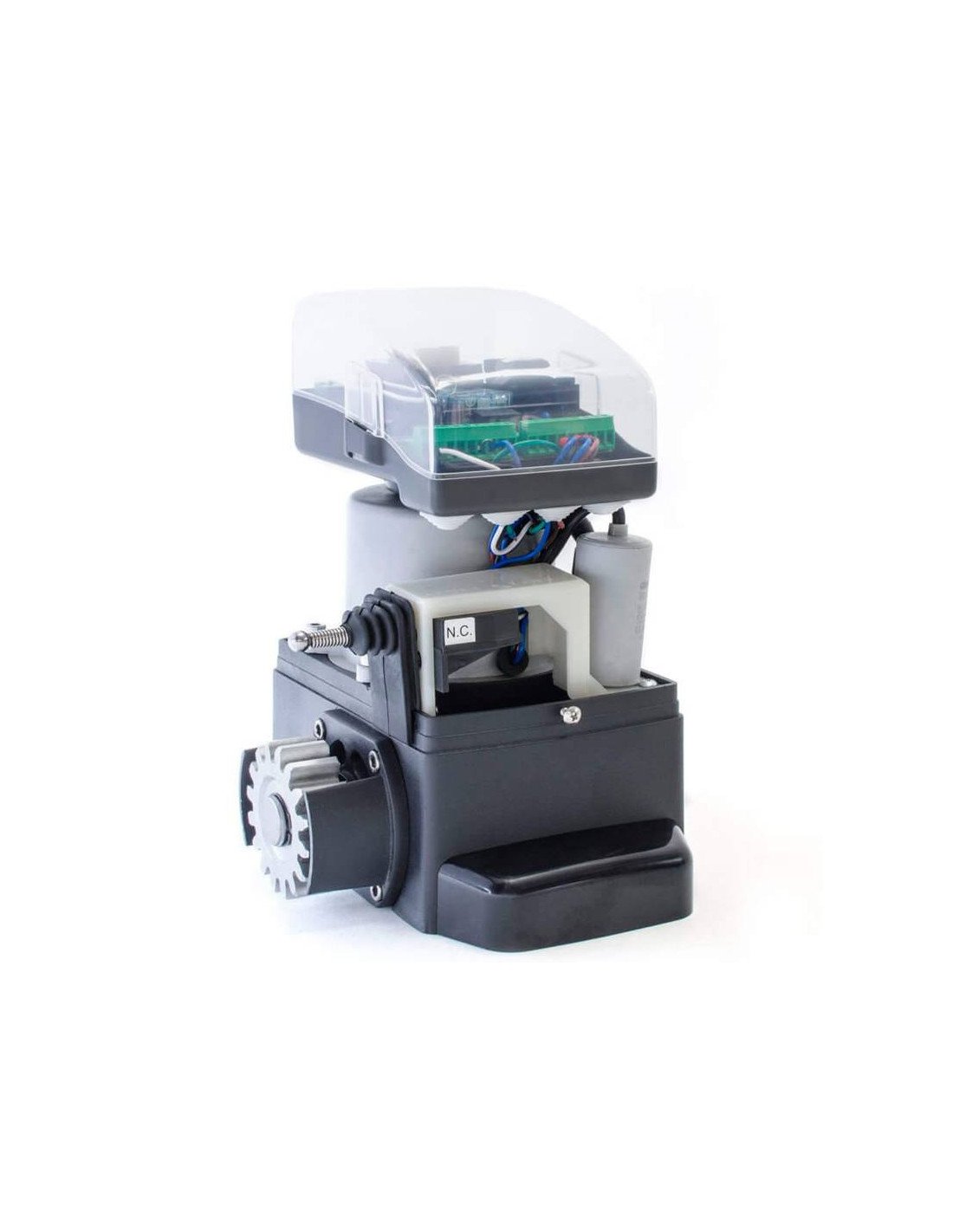

Kit Motorline BRAVO500 230V para Puertas Correderas de hasta 500 kg

Motorline BRAVO500 a 230 Vac está diseñado para automatizar puertas correderas residenciales de hasta 500 kg de peso y 7 metros de longitud, proporcionando un funcionamiento fiable, compacto y silencioso.

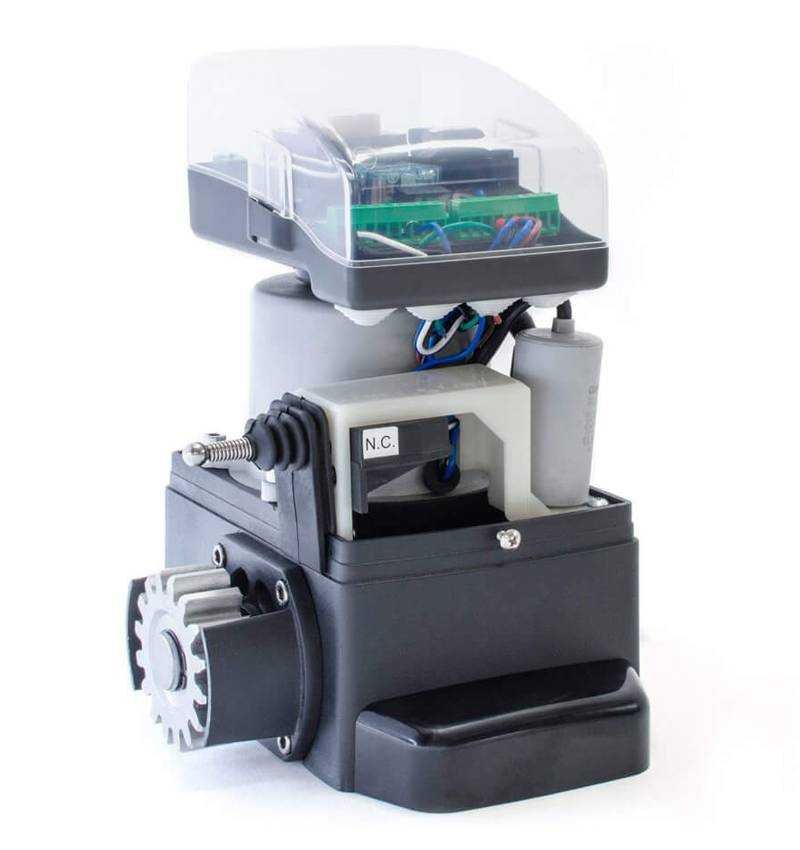

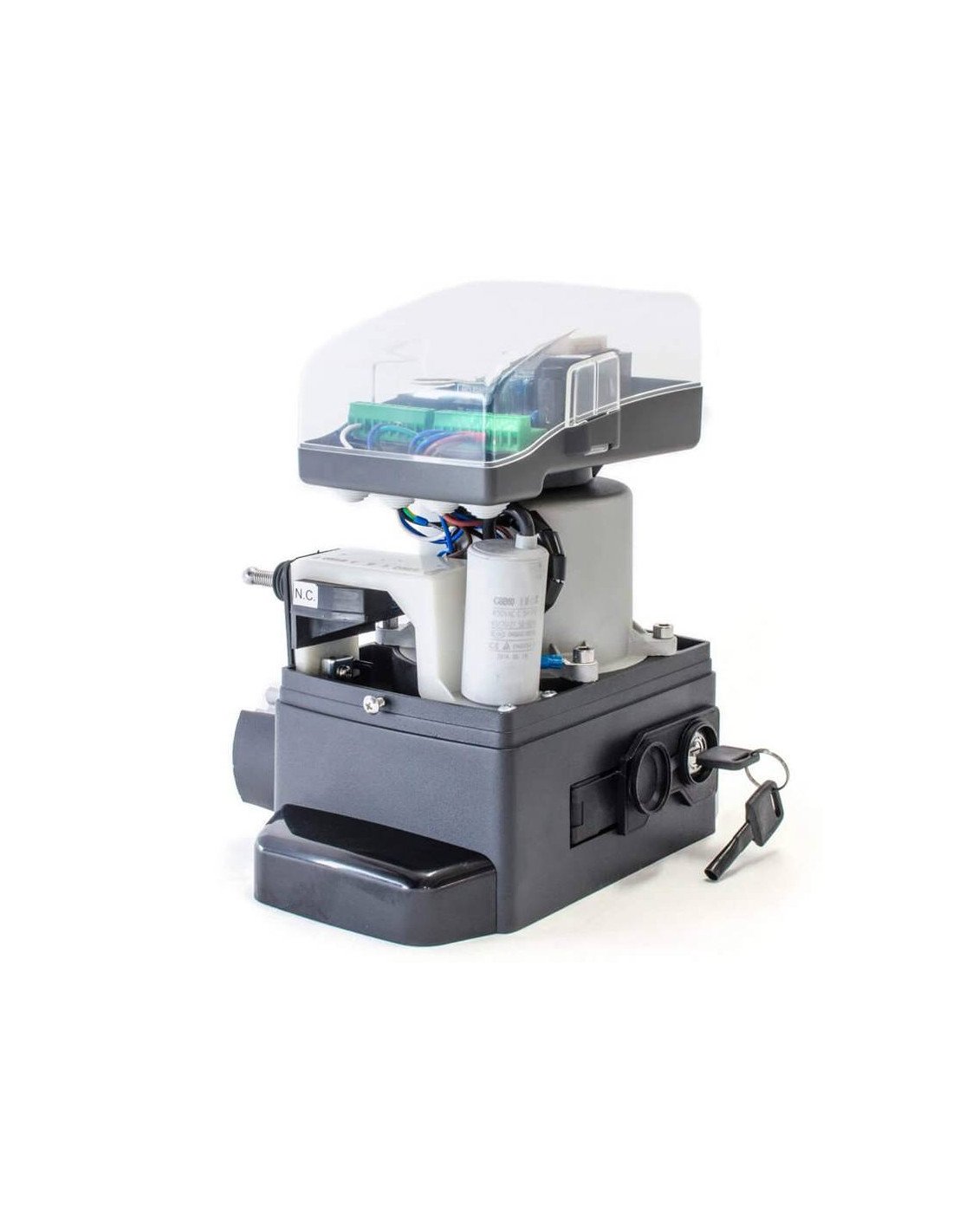

El motor incorpora una reductora lubricada en aceite y grasa, estructura robusta de aluminio, protección térmica y un sistema mecánico desarrollado para conseguir un movimiento suave durante la apertura y el cierre de la puerta.

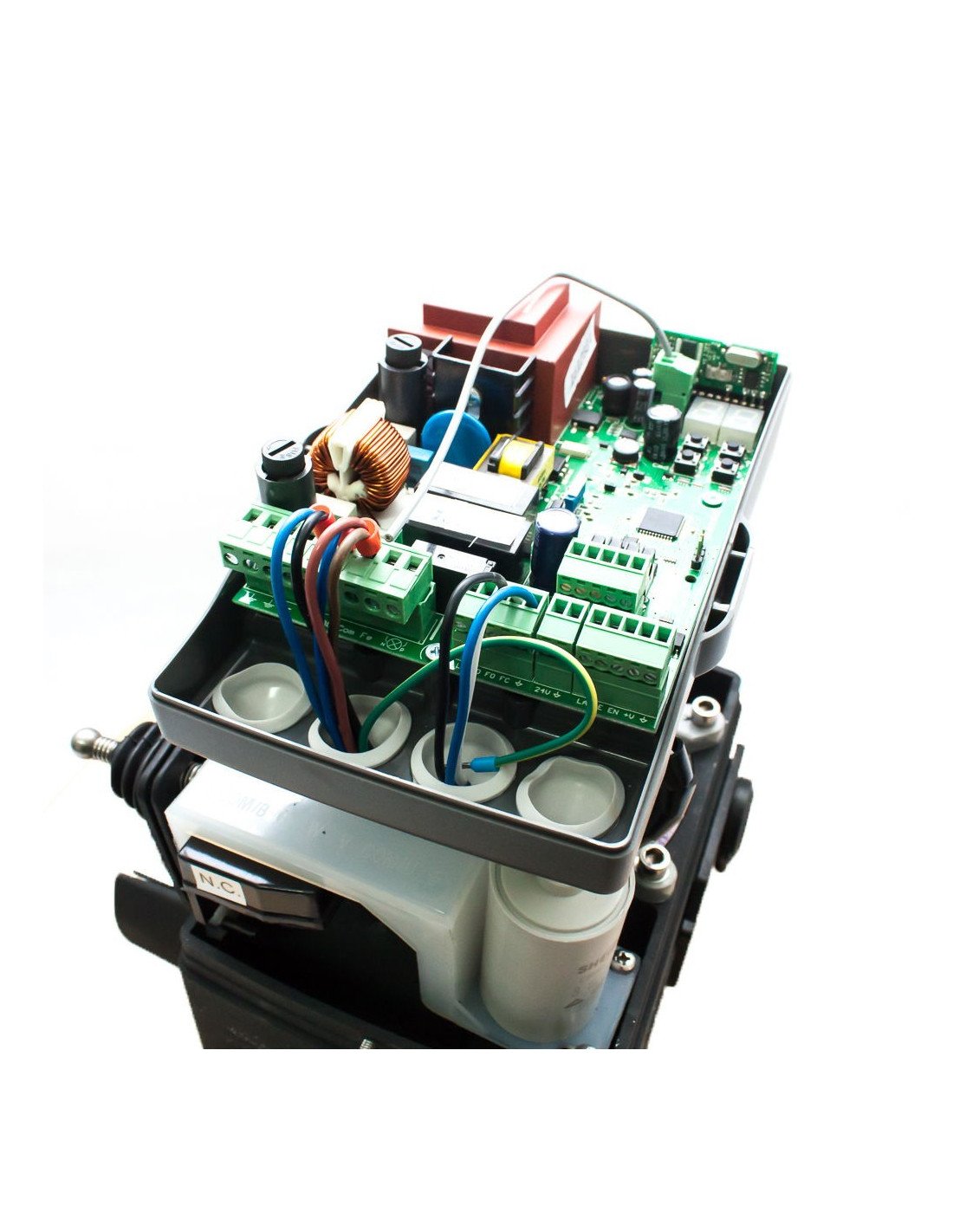

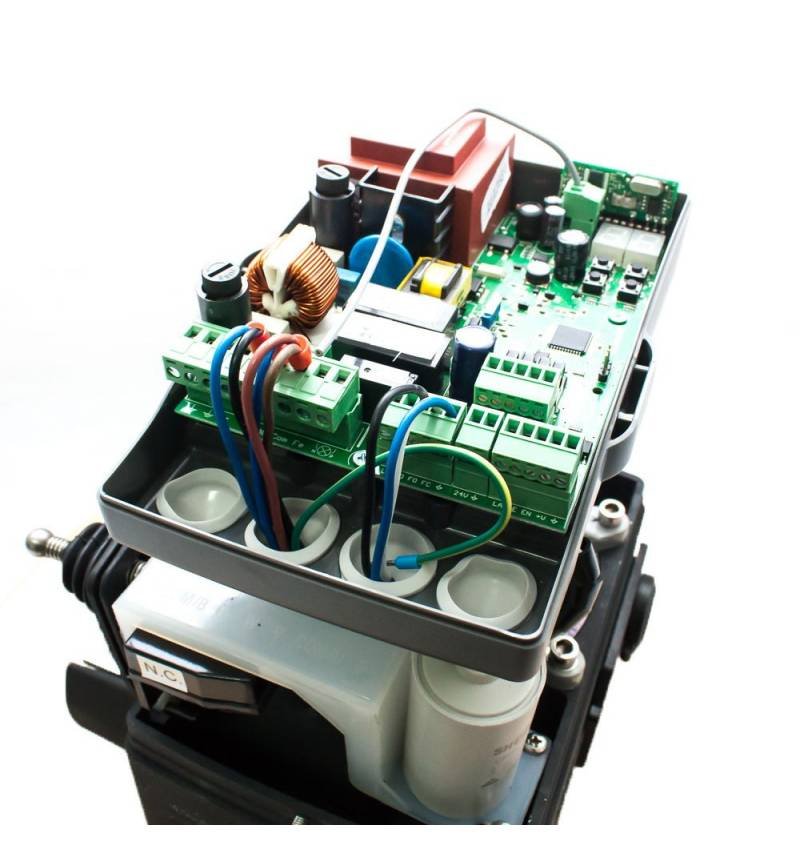

La central electrónica Motorline MC50 se encuentra instalada y protegida en el interior del automatismo, facilitando el acceso durante la instalación, programación y mantenimiento. Además, incorpora receptor de radiofrecuencia de 433,92 MHz Rolling Code para la programación directa de los mandos Motorline compatibles.

Dependiendo de la versión seleccionada, el motor puede incorporar final de carrera mecánico o final de carrera magnético, permitiendo escoger el sistema más adecuado para cada instalación.

Características principales del Motorline BRAVO500

• Puertas de hasta 500 kg: especialmente indicado para automatizar puertas correderas de uso residencial.
• Longitud máxima de hoja de 7 metros: permite automatizar puertas correderas de diferentes dimensiones.
• Alimentación a 230 Vac: motor monofásico con una potencia de 280 W.
• Reductora lubricada: sistema mecánico lubricado en aceite y grasa para conseguir un movimiento suave y silencioso.
• Construcción robusta: cuerpo fabricado en aluminio para ofrecer resistencia y estabilidad durante el funcionamiento.
• Diseño compacto: sus dimensiones reducidas facilitan la instalación incluso en espacios limitados.
• Protección IP44: preparado para su instalación en exteriores en las condiciones indicadas por el fabricante.
• Protección térmica: protege el motor frente a temperaturas excesivas durante su funcionamiento.

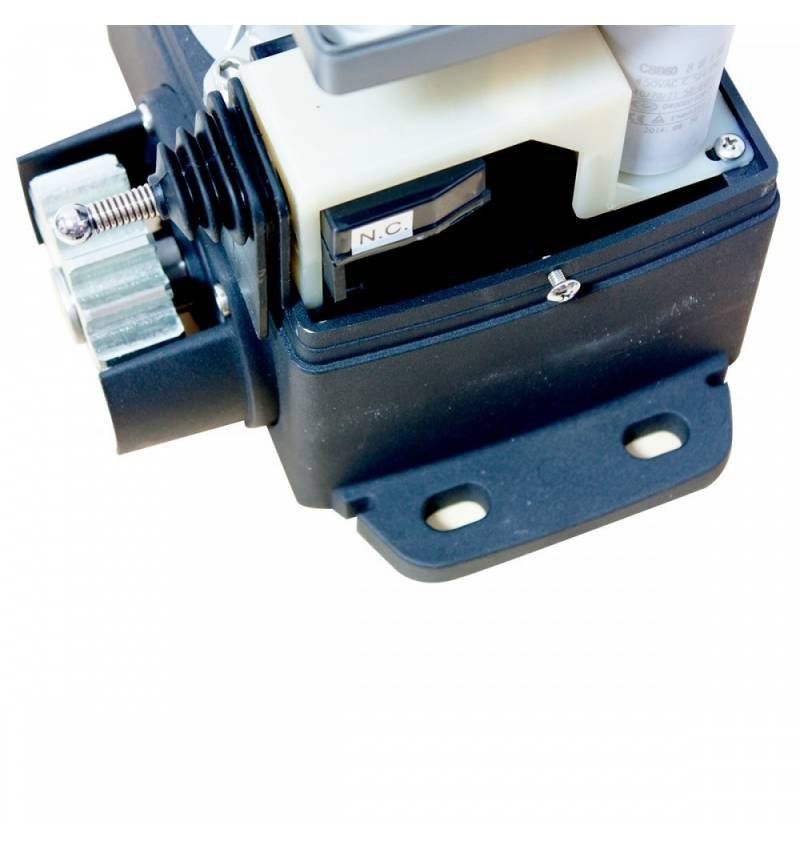

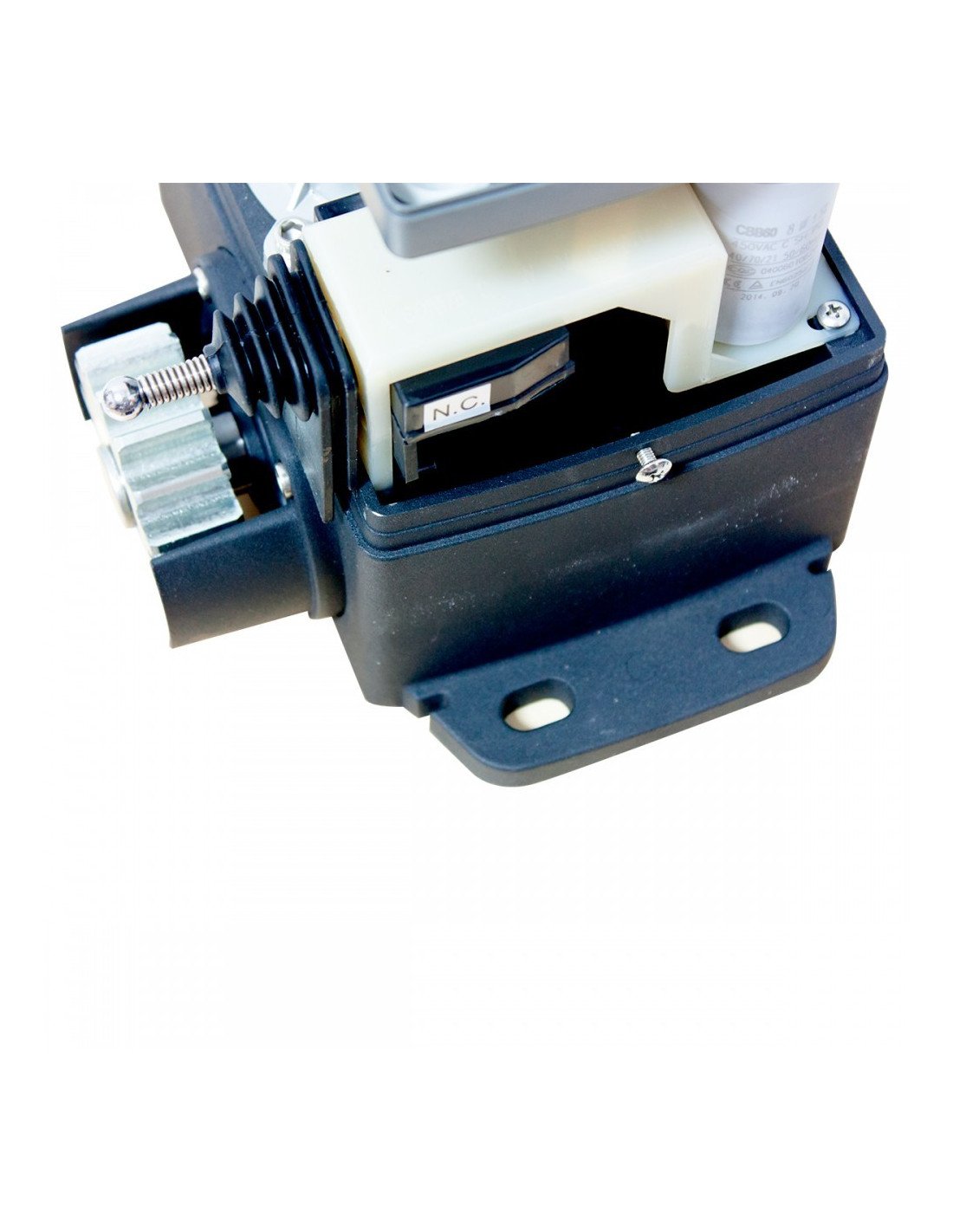

• Final de carrera mecánico o magnético: disponible según la versión elegida del automatismo.

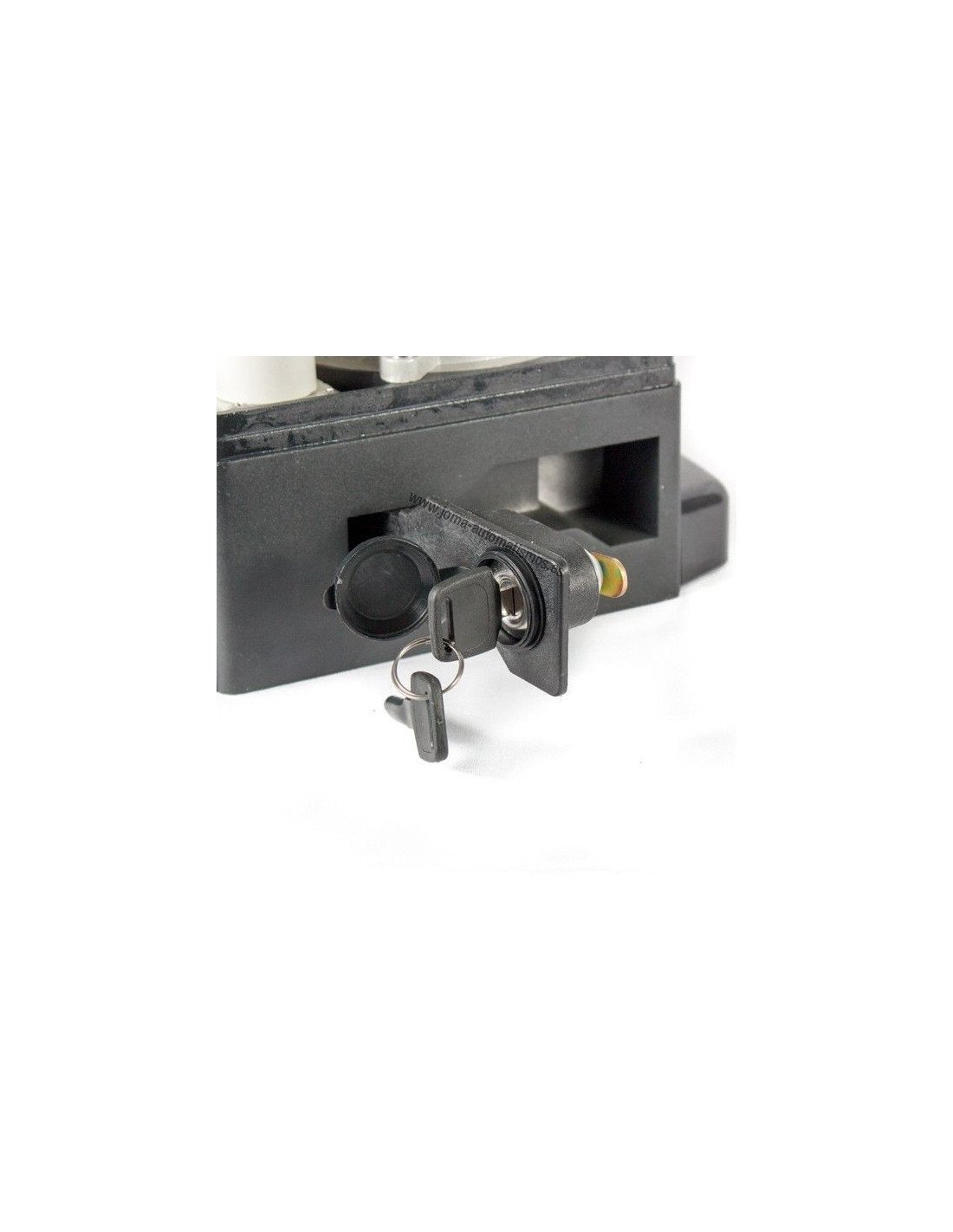

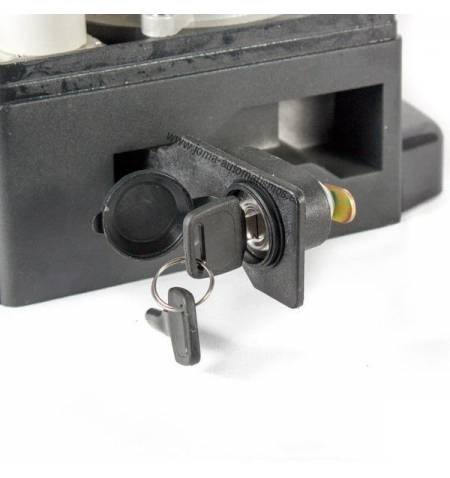

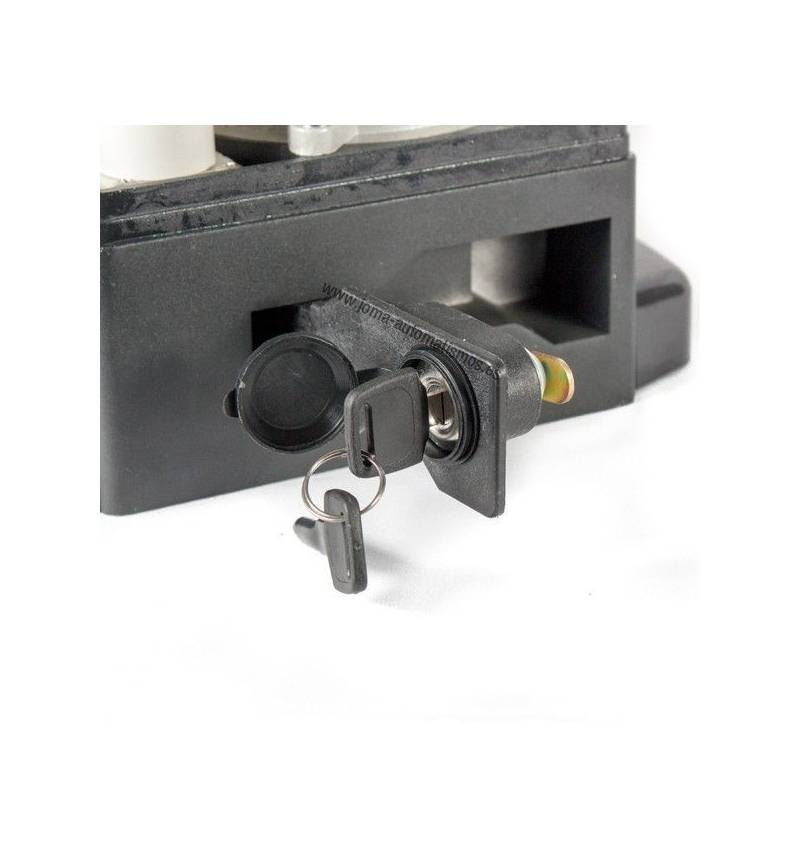

• Desbloqueo de emergencia: permite abrir y cerrar la puerta manualmente en caso de falta de alimentación eléctrica o avería.
• Central electrónica integrada: la placa MC50 queda protegida dentro del automatismo y es fácilmente accesible.

Características y funciones de la central Motorline MC50

La Motorline MC50 es una central electrónica monofásica con display y receptor de radio incorporado, desarrollada para controlar motores de puertas correderas a 230 Vac.

• Receptor de radio integrado de 433,92 MHz: compatible con transmisores Motorline OP Rolling Code.
• Memoria para mandos: permite memorizar hasta 100 mandos para apertura total y 100 mandos para apertura peatonal.
• Display de programación: facilita la configuración de parámetros y la visualización del estado de las entradas y seguridades.
• Programación automática o semiautomática del recorrido: realiza el aprendizaje de los tiempos de apertura, cierre y ralentización.
• Regulación de fuerza: permite ajustar la fuerza de funcionamiento del motor.
• Detección de obstáculos: sensibilidad regulable para detectar esfuerzos durante el movimiento e invertir la maniobra.
• Ralentización regulable: permite configurar el tiempo y la velocidad de ralentización en apertura y cierre.
• Soft Start y Soft Stop: permite realizar un arranque progresivo y una reducción gradual de velocidad antes de finalizar la maniobra.
• Apertura peatonal: permite abrir parcialmente la puerta para facilitar el paso de personas sin realizar una apertura completa.
• Cierre automático: tiempo de pausa independiente y regulable para apertura total y apertura peatonal.
• Diferentes lógicas de funcionamiento: modo automático, paso a paso y modo condominio.
• Modo hombre presente: disponible para controlar el movimiento mediante pulsadores mantenidos.
• Entrada para fotocélulas: configurable para actuar durante la apertura o durante el cierre.
• Test de fotocélulas: permite comprobar el correcto funcionamiento de los dispositivos de seguridad antes de iniciar la maniobra.
• Entrada para banda de seguridad: compatible con banda resistiva de 8,2 kΩ o banda con contacto normalmente cerrado.
• Entrada de pulsador total y peatonal: permite conectar selectores de llave, pulsadores, sistemas de control de accesos u otros dispositivos de apertura.
• Salida para lámpara destellante: configurable como luz intermitente, luz fija, luz de cortesía o salida para electroimán.
• Salida para lámpara RGB de 24 Vdc: permite señalizar diferentes estados de funcionamiento del automatismo.
• Función Follow Me: permite iniciar el cierre después de que el usuario atraviese las fotocélulas.
• Freno electrónico: ayuda a reducir la inercia de la puerta cuando el motor se detiene o cambia de dirección.
• Programación remota de mandos: permite memorizar nuevos transmisores utilizando un mando previamente programado.
• Contador de maniobras: registra el número de ciclos completos realizados por el automatismo.
• Restablecimiento de fábrica: permite recuperar los parámetros originales de la central.
• Compatible con MCONNECT LINK: conexión opcional para la actualización del firmware de la central.

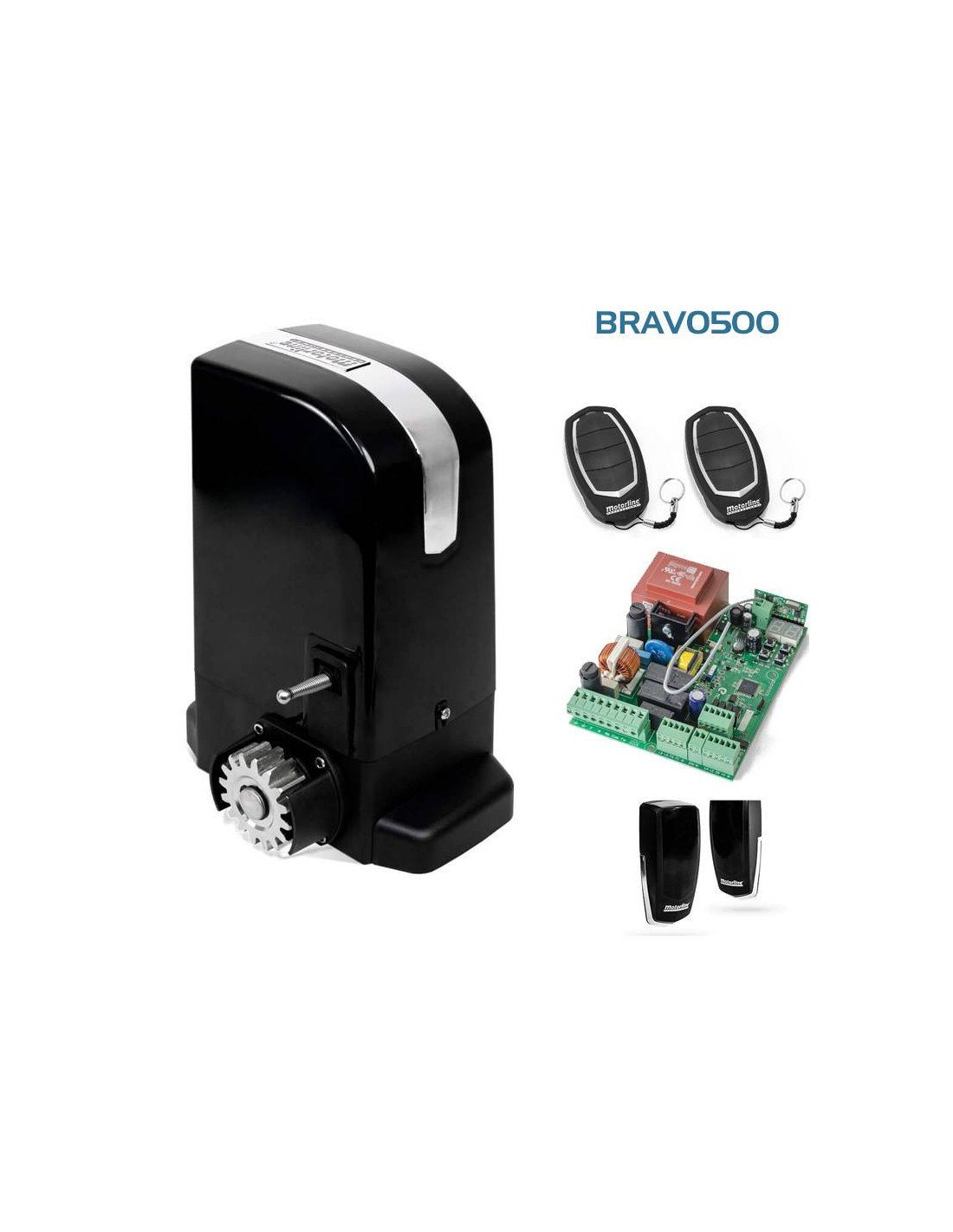

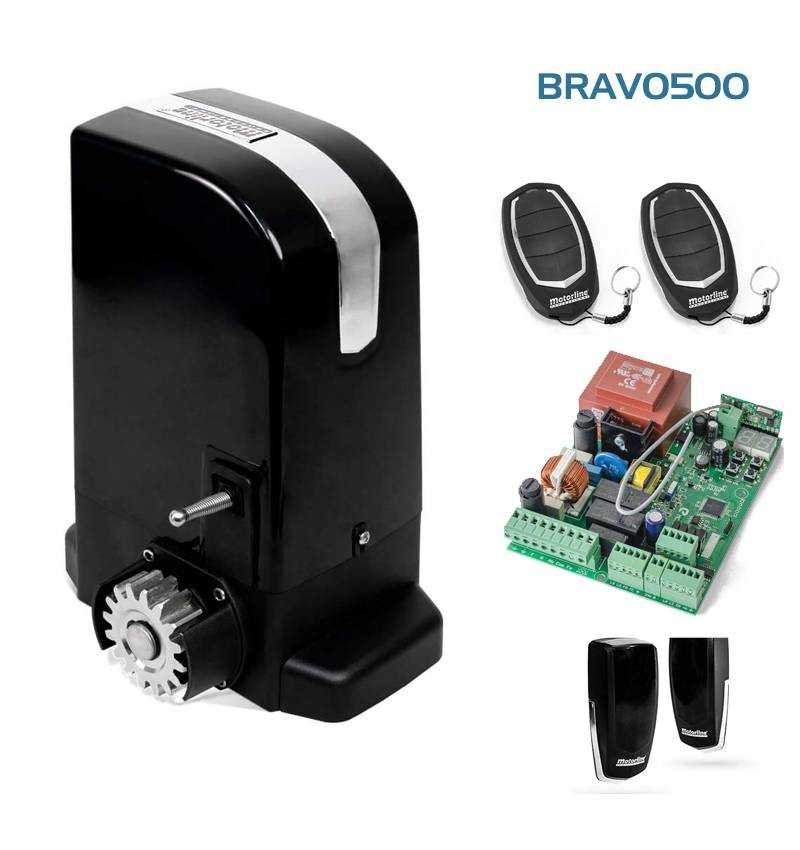

Contenido del kit Motorline BRAVO500

• 1 motor Motorline BRAVO500 a 230 Vac con reductora lubricada en aceite y grasa
• 1 central electrónica Motorline MC50
• 2 mandos a distancia Motorline FALK
• 1 juego de fotocélulas Motorline MF30, emisor y receptor
• 2 llaves para el desbloqueo manual del motor

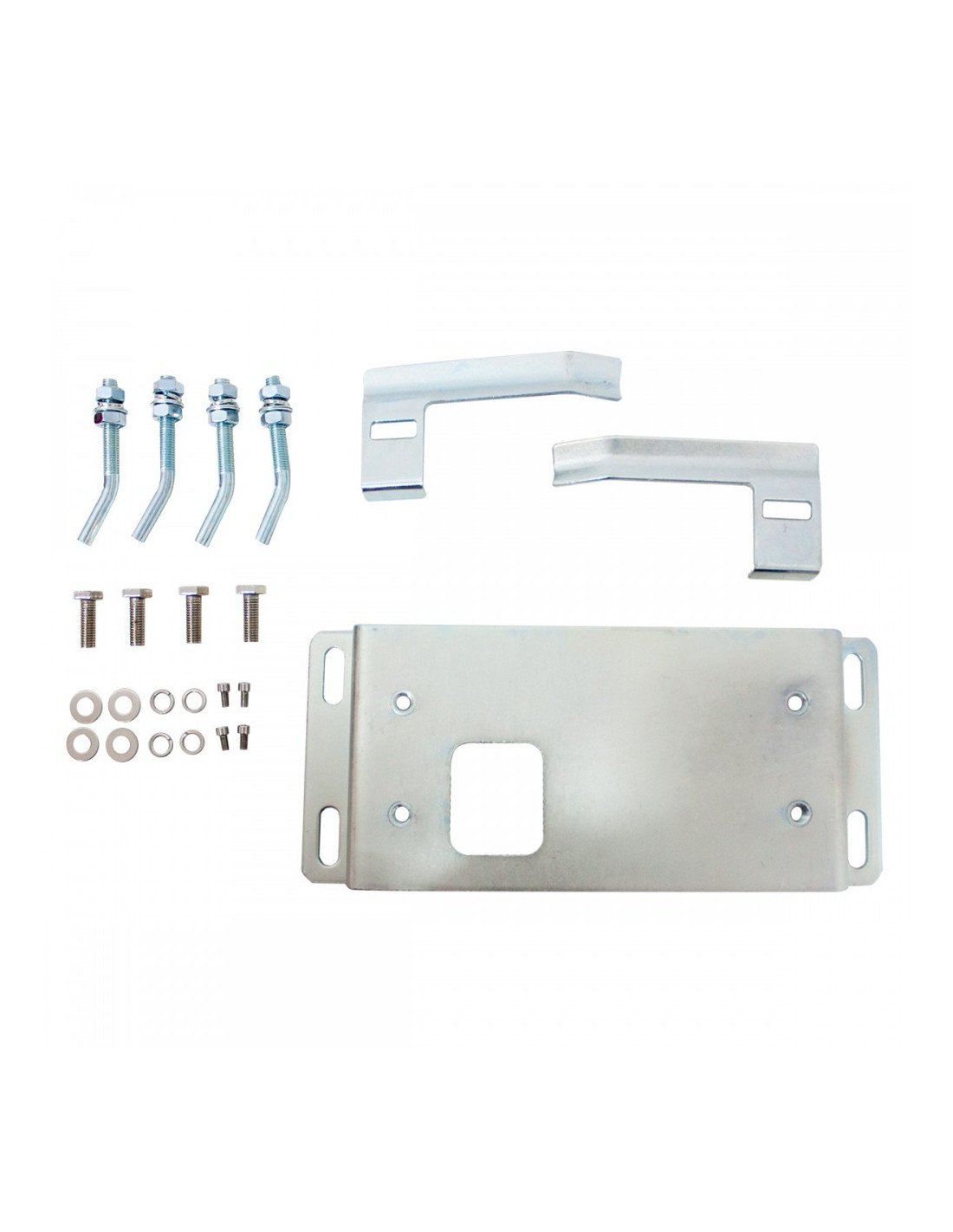

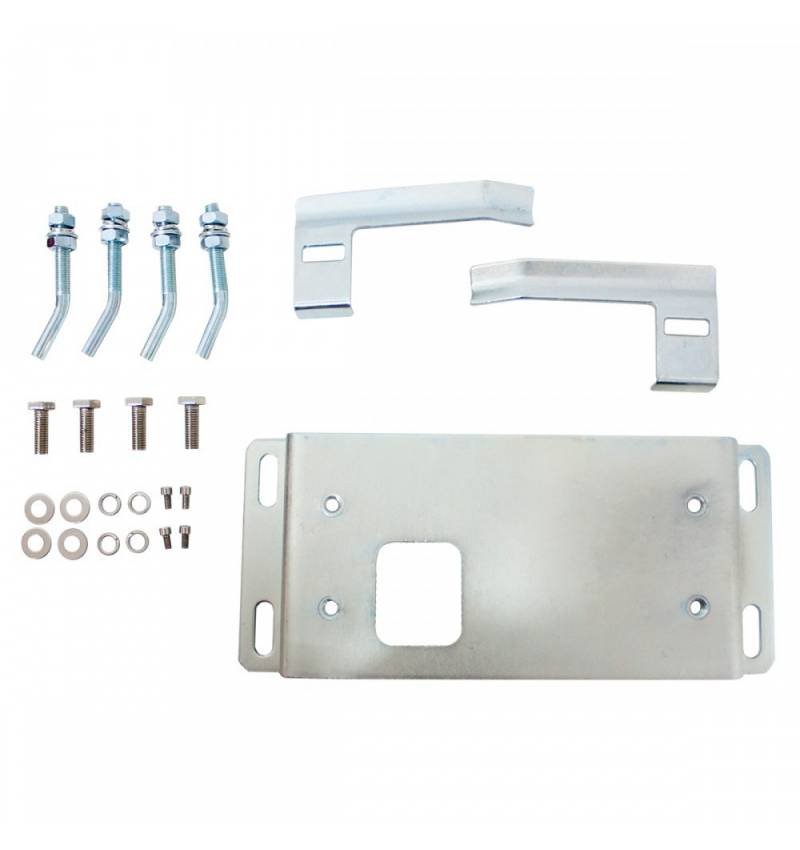

• 1 placa de fijación del automatismo
• Placas de accionamiento de los finales de carrera
• Tornillos, anclajes y accesorios de montaje

Características técnicas Motorline BRAVO500

Vídeo de instalación del Motorline BRAVO500

Vídeo de programación de la central MC50

Manuales e información técnica

• Manual de instalación Motorline BRAVO500
• Manual de programación Motorline MC50
• Dibujo explotado Motorline BRAVO500

Importante: la instalación, conexión eléctrica, configuración de las seguridades y regulación de la fuerza deben ser realizadas por un instalador profesional. Antes de seleccionar el motor debe comprobarse que la puerta se desplaza manualmente con suavidad, se encuentra correctamente nivelada y no presenta puntos de fricción.
