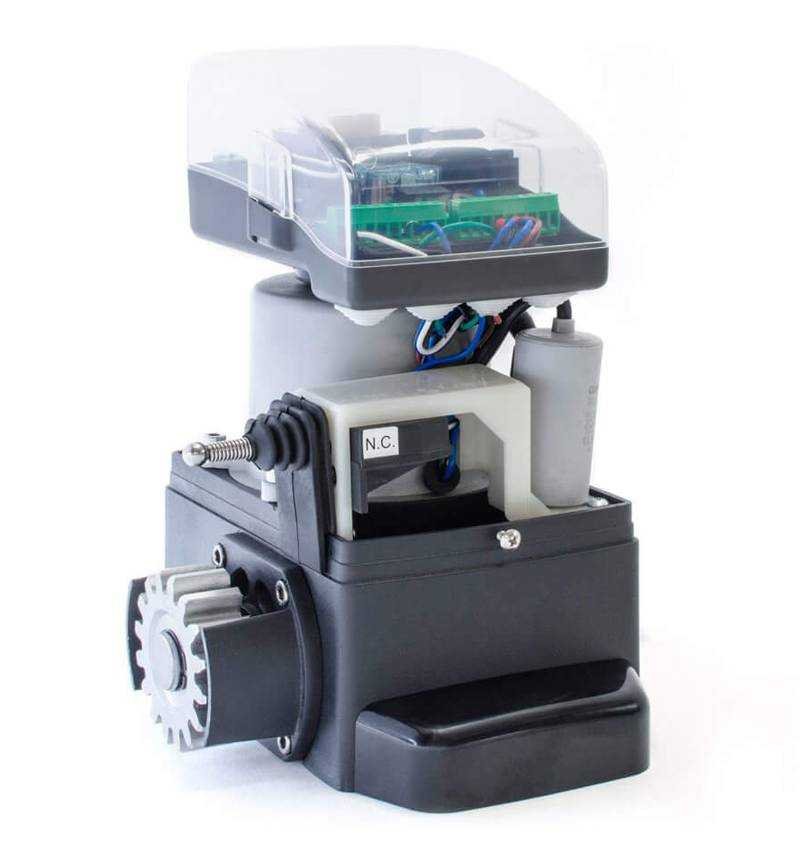

Kit Motorline Bravo500 230V para portas de correr até 500 kg

Motorline Bravo500 a 230 vac ele é projetado para automatizar portas deslizantes residenciais até 500 kg de peso e 7 metros de comprimento, Fornecendo operação confiável, compacta e silenciosa.

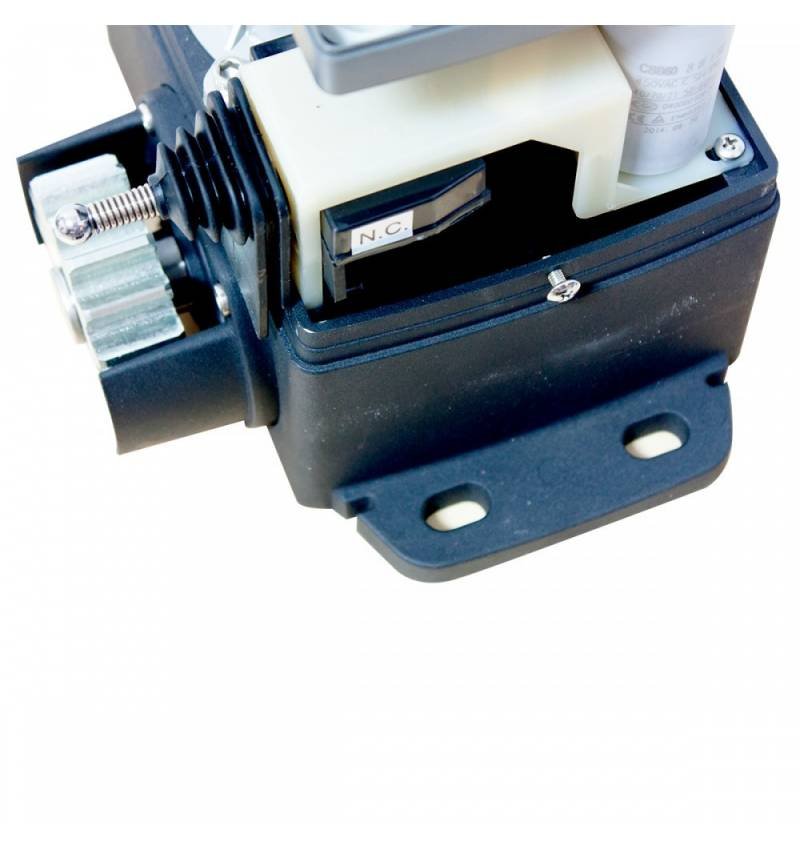

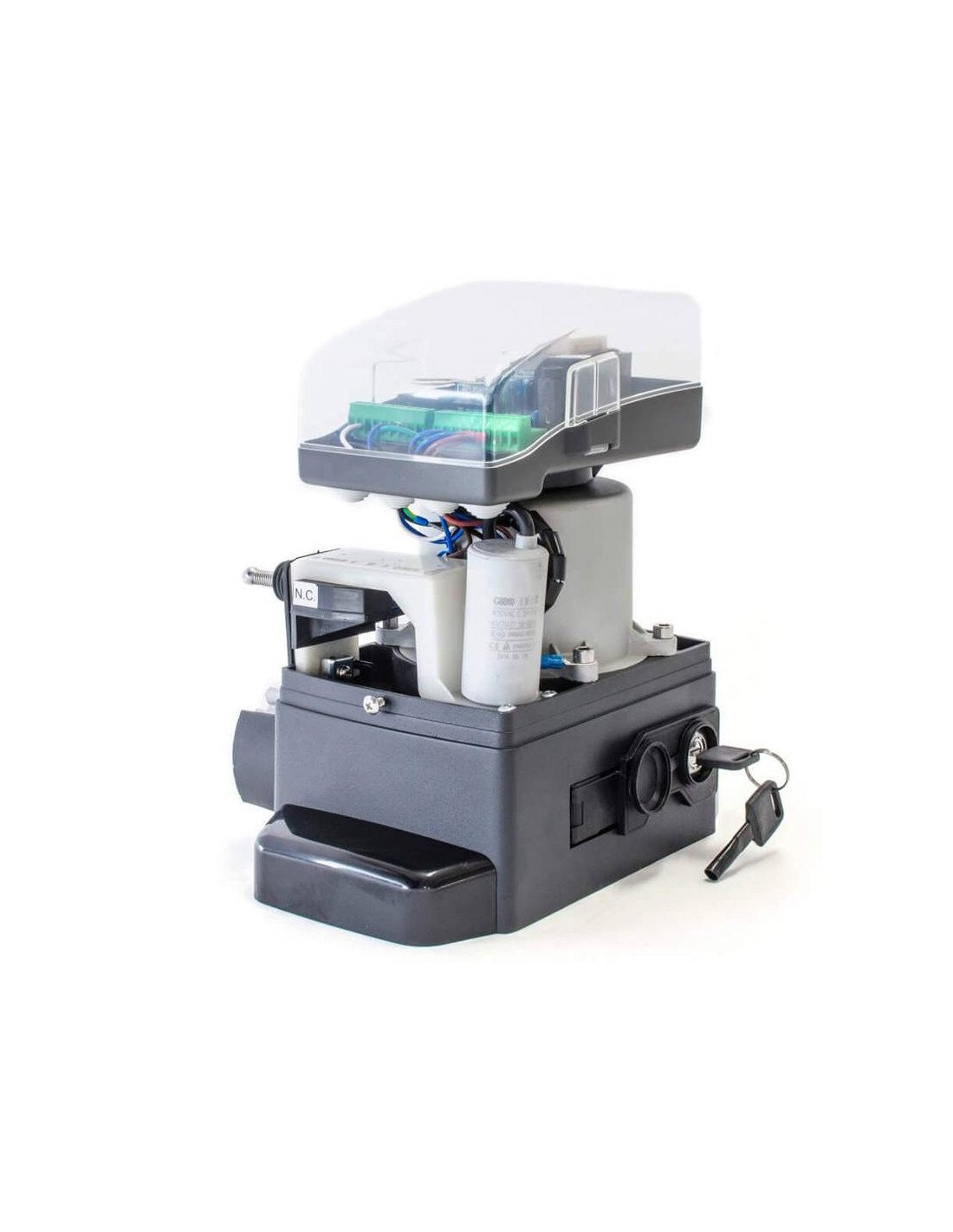

O motor incorpora um redutor lubrificado em óleo e gordura, Estrutura de alumínio robusta, proteção térmica e sistema mecânico desenvolvido para alcançar um movimento suave durante a abertura e fechando a porta.

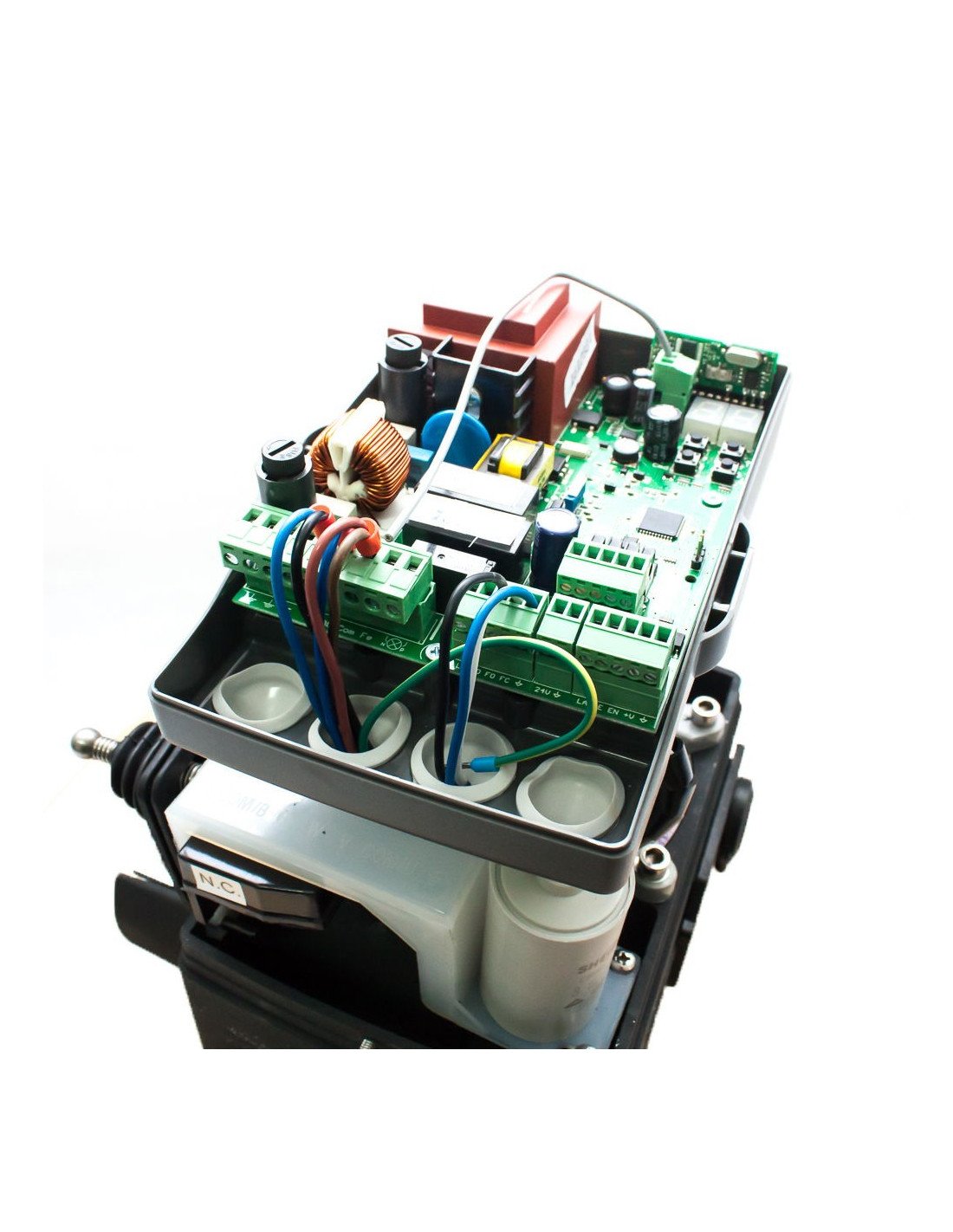

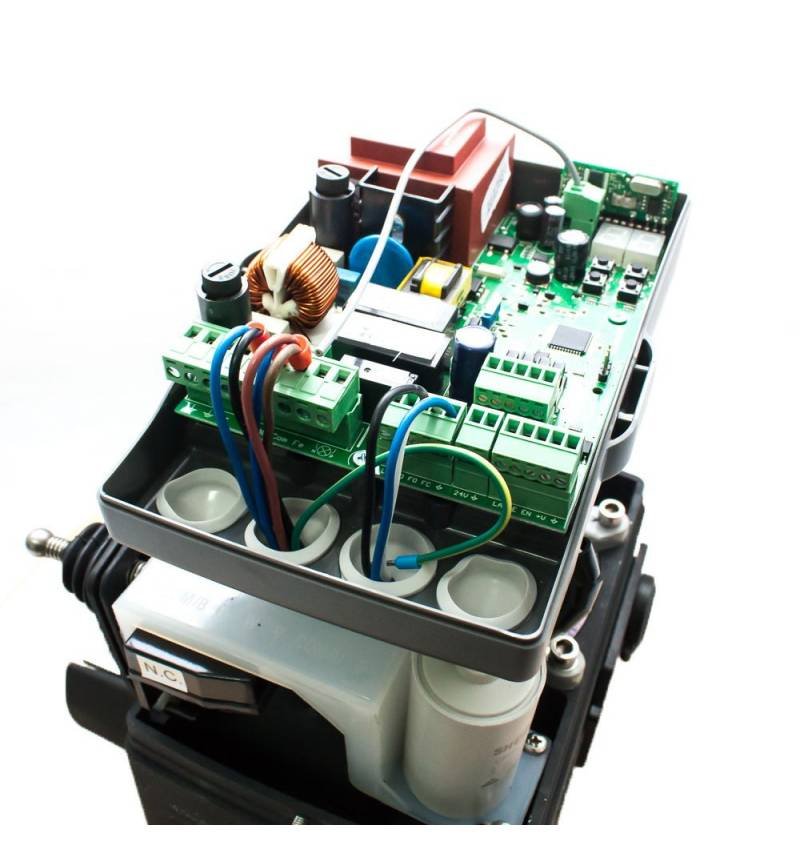

A eletrônica Motorline Mc50 É instalado e protegido dentro do automatismo, facilitando o acesso durante a instalação, programação e manutenção. Além disso, incorpora receptor de radiofrequência 433,92 MHz Rolling Code para programação direta dos controles Motorline compatível.

Dependendo da versão selecionada, o motor pode incorporar fim da carreira mecânica ou na carreira magnética, permitindo escolher o sistema mais adequado para cada instalação.

Principais características de Motorline Bravo500

• Portas de até 500 kg: especialmente indicado para automatizar portas de correr para uso residencial.
• Comprimento máximo de 7 metros: permite automatizar portas deslizantes de diferentes dimensões.
• Comida a 230 VAC: motor monofásico com um poder de 280 W.
• Redutor lubrificado: sistema mecânico lubrificado em óleo e graxa para obter um movimento suave e silencioso.
• Construção robusta: corpo feito de alumínio para oferecer resistência e estabilidade durante a operação.
• Design compacto: suas dimensões reduzidas facilitam a instalação, mesmo em espaços limitados.
• Proteção IP44: preparado para instalação ao ar livre sob as condições indicadas pelo fabricante.
• Proteção térmica: protege o motor contra temperaturas excessivas durante sua operação.

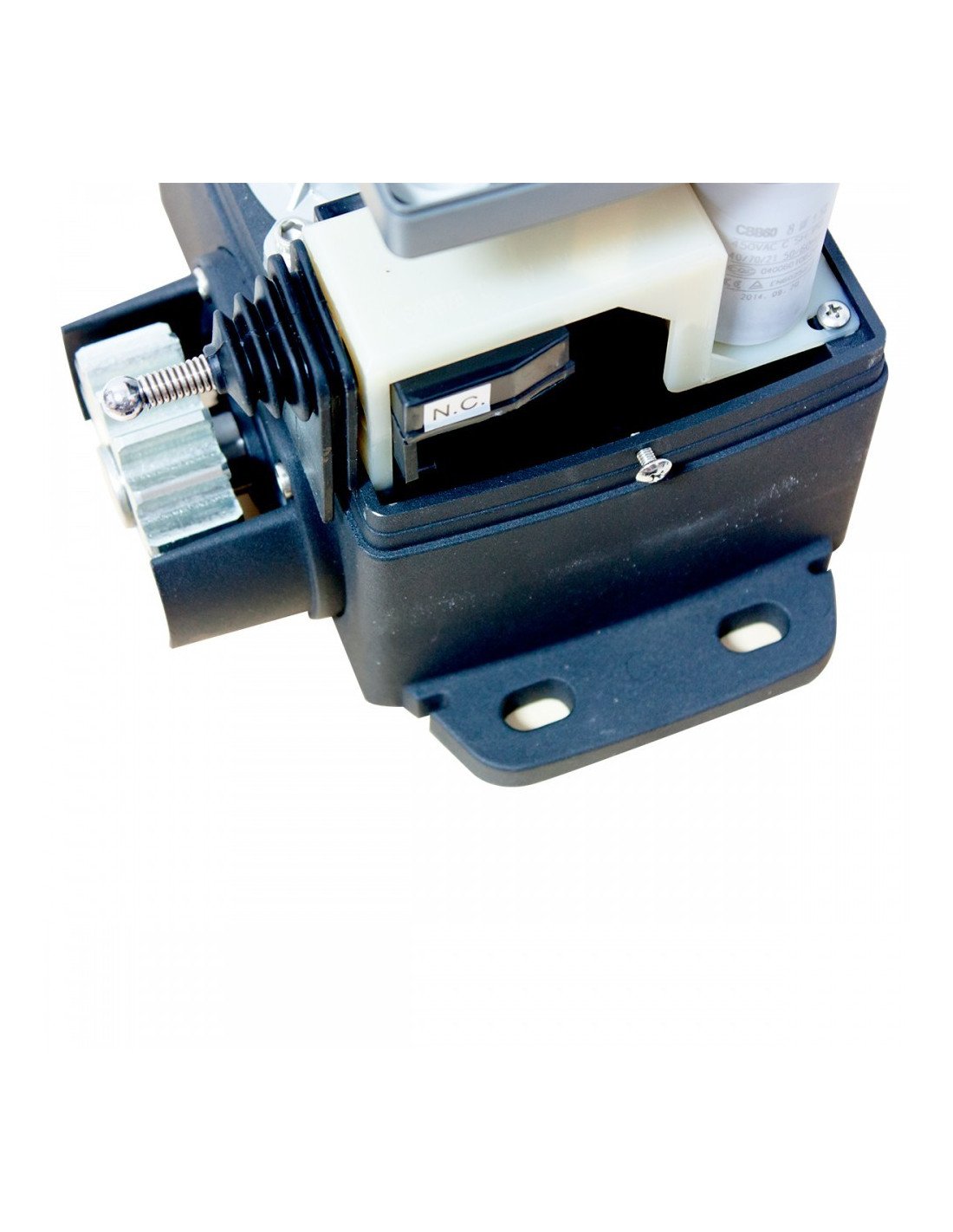

• Fim da carreira mecânica ou magnética: disponível de acordo com a versão escolhida do automatismo.

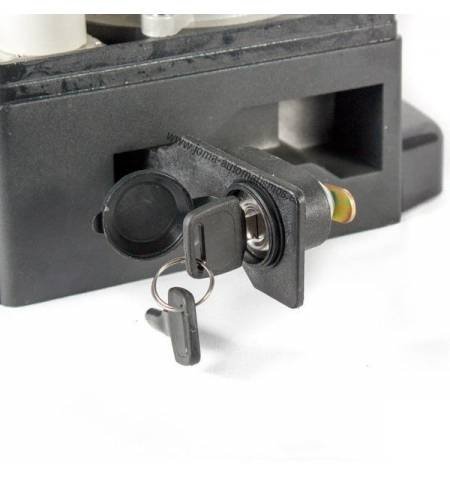

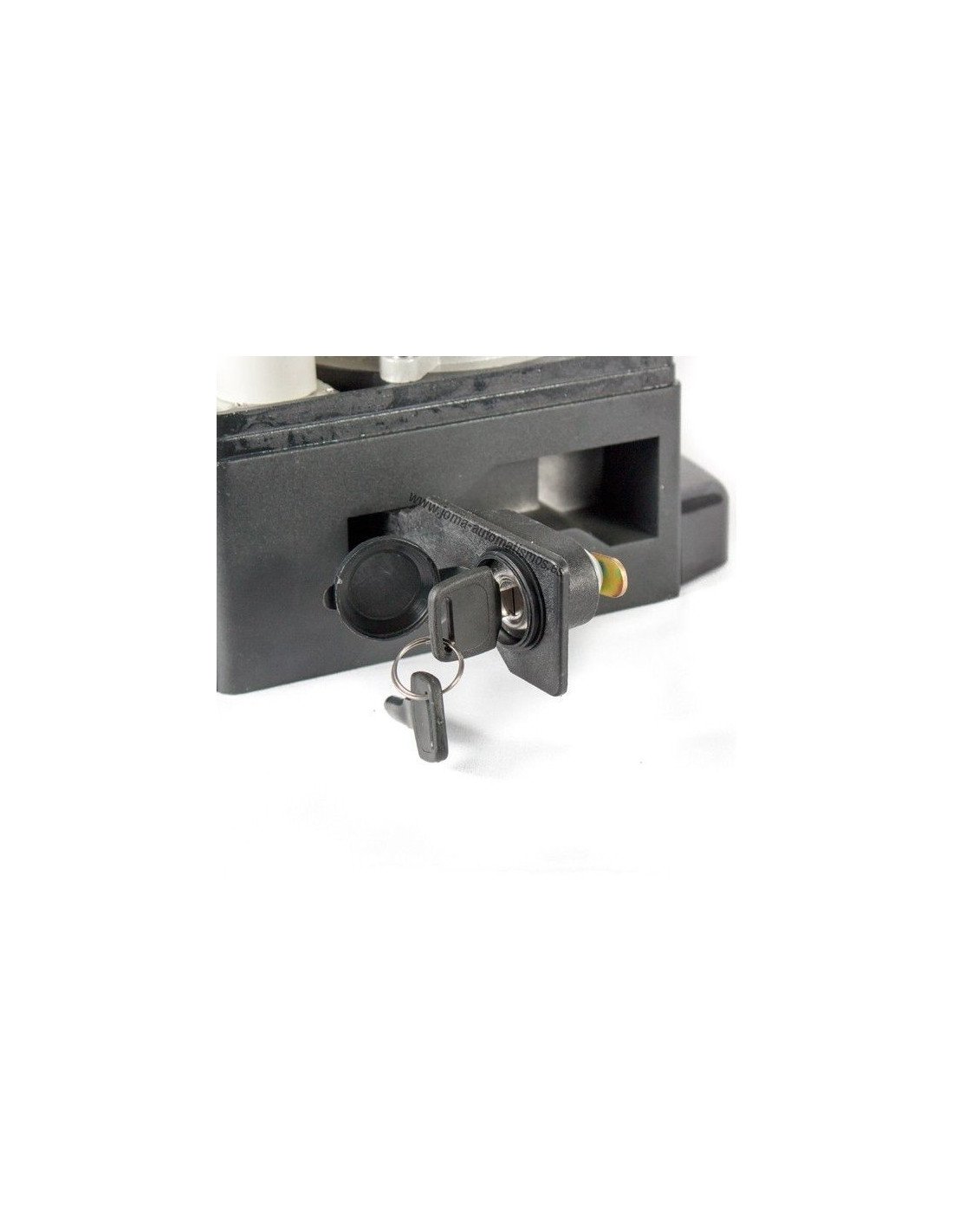

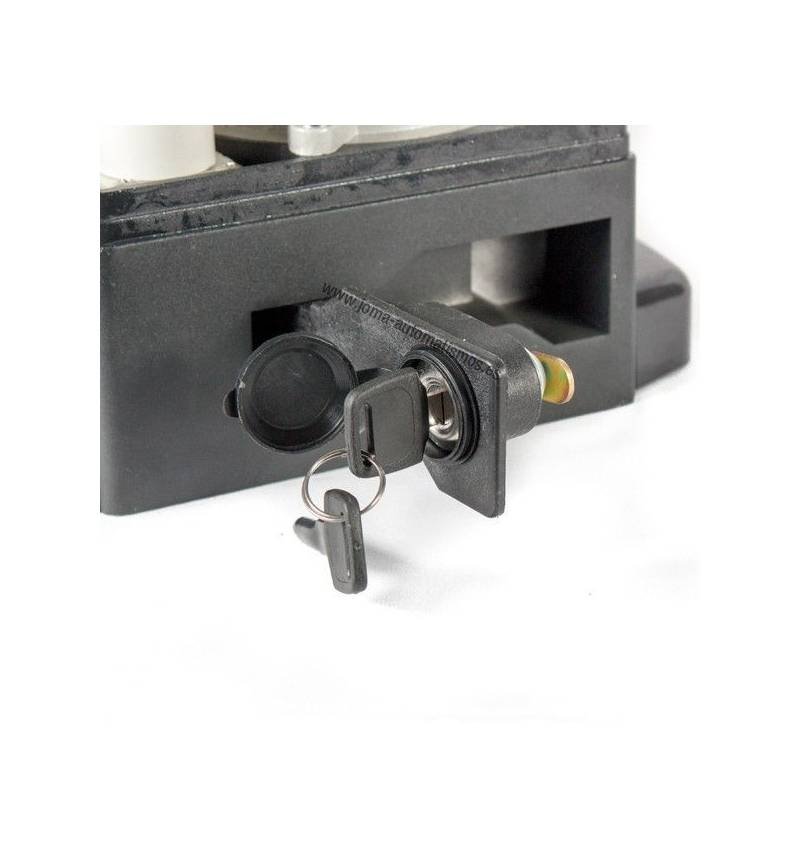

• Desbloqueio de emergência: ele permite abrir e fechar a porta manualmente em caso de falta de poder ou falha.

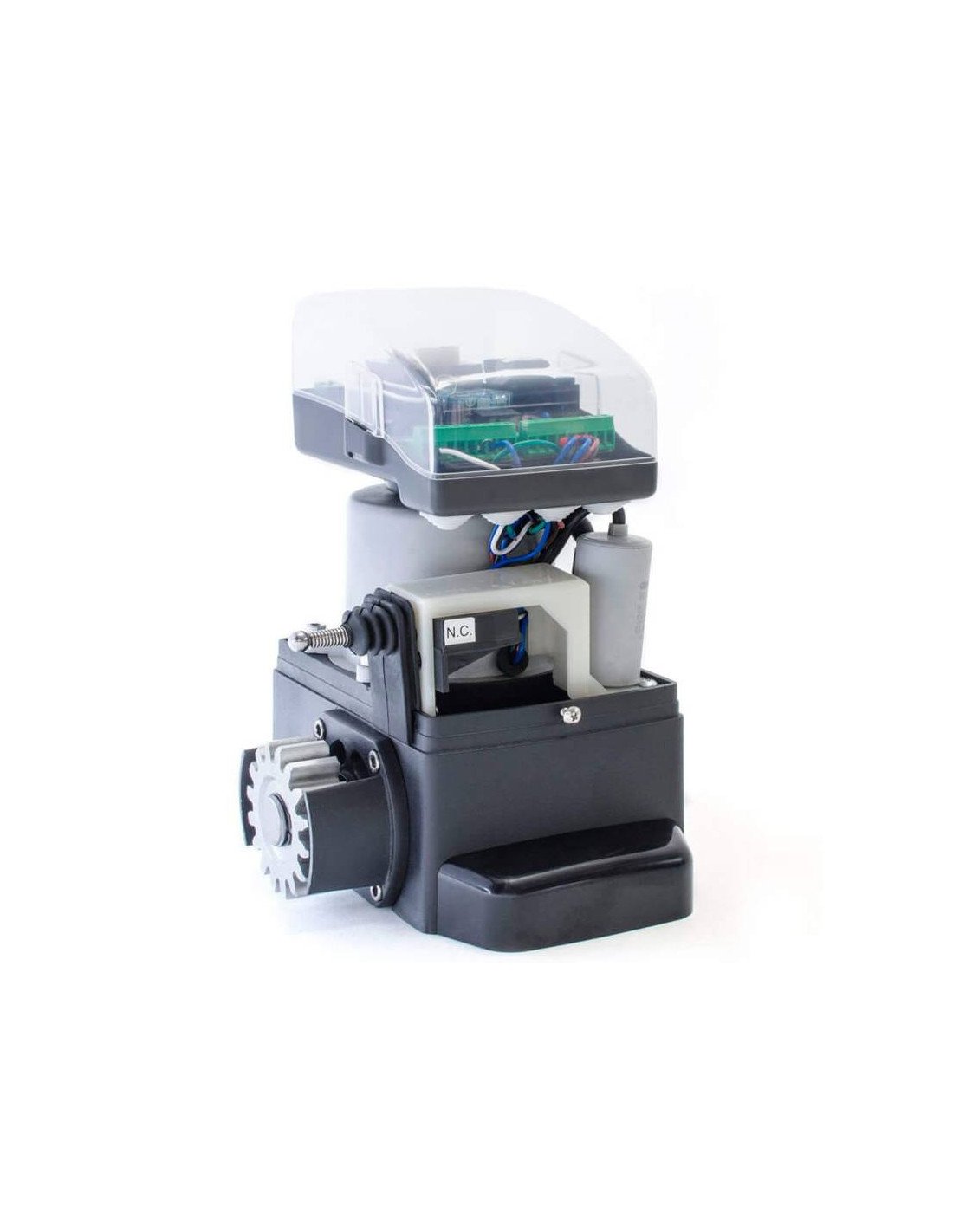

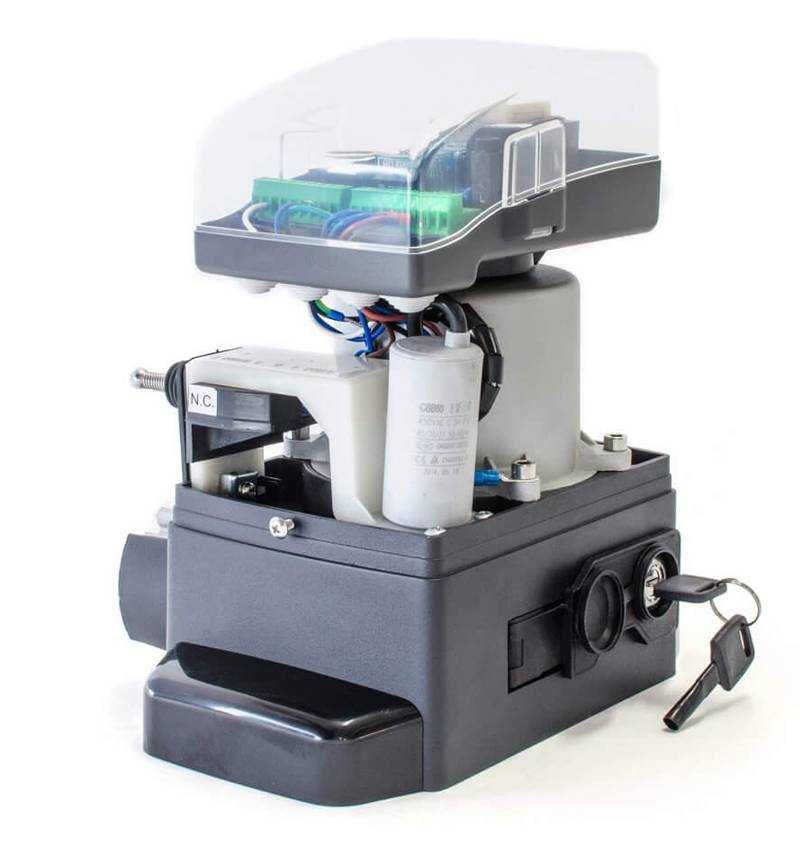

• Centro Eletrônico Integrado: a placa MC50 é protegida no automatismo e é facilmente acessível.

Características e funções da central Motorline Mc50

A Motorline Mc50 É uma usina eletrônica monofásica com uma exibição e receptor de rádio incorporadas, desenvolvida para controlar os motores de porta deslizantes a 230 VAC.

• Receptor de rádio integrado de 433,92 MHz: compatível com transmissores Motorline Código de rolamento op.
• Memória para controles: ele permite memorizar até 100 controles para abertura total e 100 controles para a abertura de pedestres.
• Exibição de programação: facilita a configuração de parâmetros e a exibição do status das entradas e títulos.
• Programação de viagem automática ou semiautomática: realiza o aprendizado de abertura, fechamento e desaceleração dos tempos.
• Regulação da força: permite ajustar a força operacional do motor.
• Detecção de obstáculos: sensibilidade ajustável para detectar esforços durante o movimento e inverter a manobra.
• Desaceleração ajustável: permite configurar o tempo e a velocidade da desaceleração na abertura e fechamento.
• Soft Start and Soft Stop: permite realizar um início progressivo e uma redução gradual de velocidade antes do final da manobra.
• Abertura de pedestres: ele permite abrir parcialmente a porta para facilitar a passagem de pessoas sem realizar uma abertura completa.
• Fechamento automático: tempo de pausa independente e ajustável para abertura total e abertura de pedestres.
• Lógica operacional diferente: modo automático, passo a passo e modo de condomínio.
• Modo homem presente: disponível para controlar o movimento usando colchetes mantidos.
• Entrada para fotocélulas: configurável para agir durante a abertura ou durante o fechamento.
• Teste de Fotocell: permite verificar a operação correta dos dispositivos de segurança antes de iniciar a manobra.
• Entrada para banda de segurança: compatível com banda ou banda resistiva de 8,2 kΩ com contato normalmente fechado.
• Total e Pedestre Botão Entrada: permite conectar seleções-chave, botões, sistemas de controle acessados ou outros dispositivos de abertura.
• Saia para lâmpada piscando: configurável como luz intermitente, luz fixa, luz de cortesia ou saída para eletromagnet.
• Saia para lâmpada RGB de 24 VDC: permite sinalizar diferentes estados operacionais de automação.
• Siga-me: permite iniciar o fechamento depois que o usuário atravessa as fotocélulas.
• Freio eletrônico: ajuda a reduzir a inércia da porta quando o motor pára ou altera a direção.
• Programação de controle remoto: ele permite memorizar novos transmissores usando um botão previamente programado.
• Contador de manobra: registra o número de ciclos completos realizados pela automação.
• Factory reset: permite recuperar os parâmetros originais da planta.
• Compatível com o link do Mconnect: conexão opcional para o controle do firmware central.

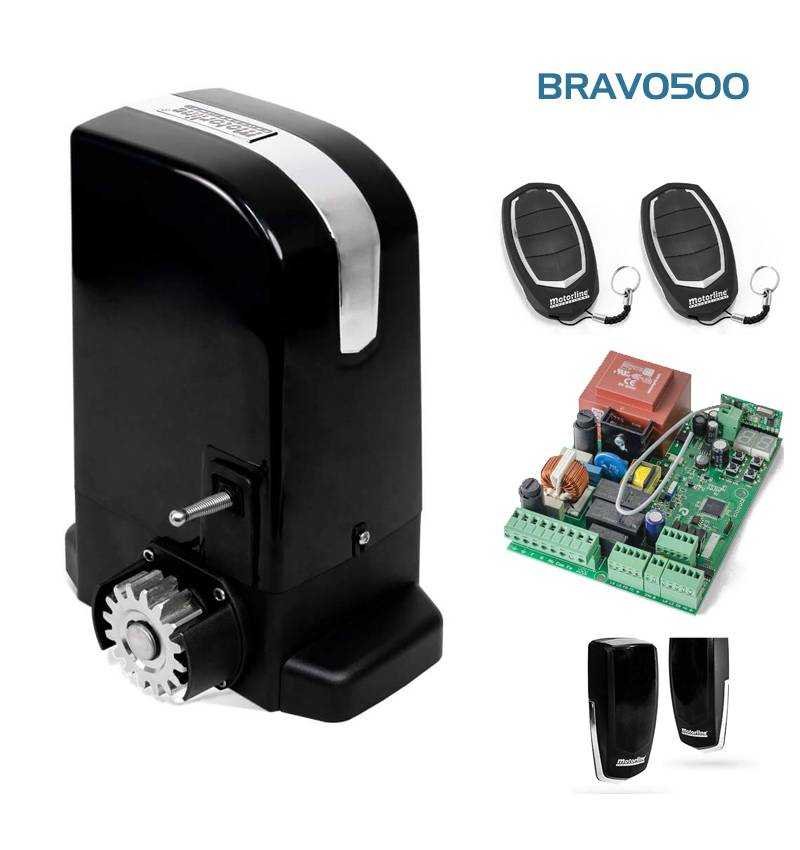

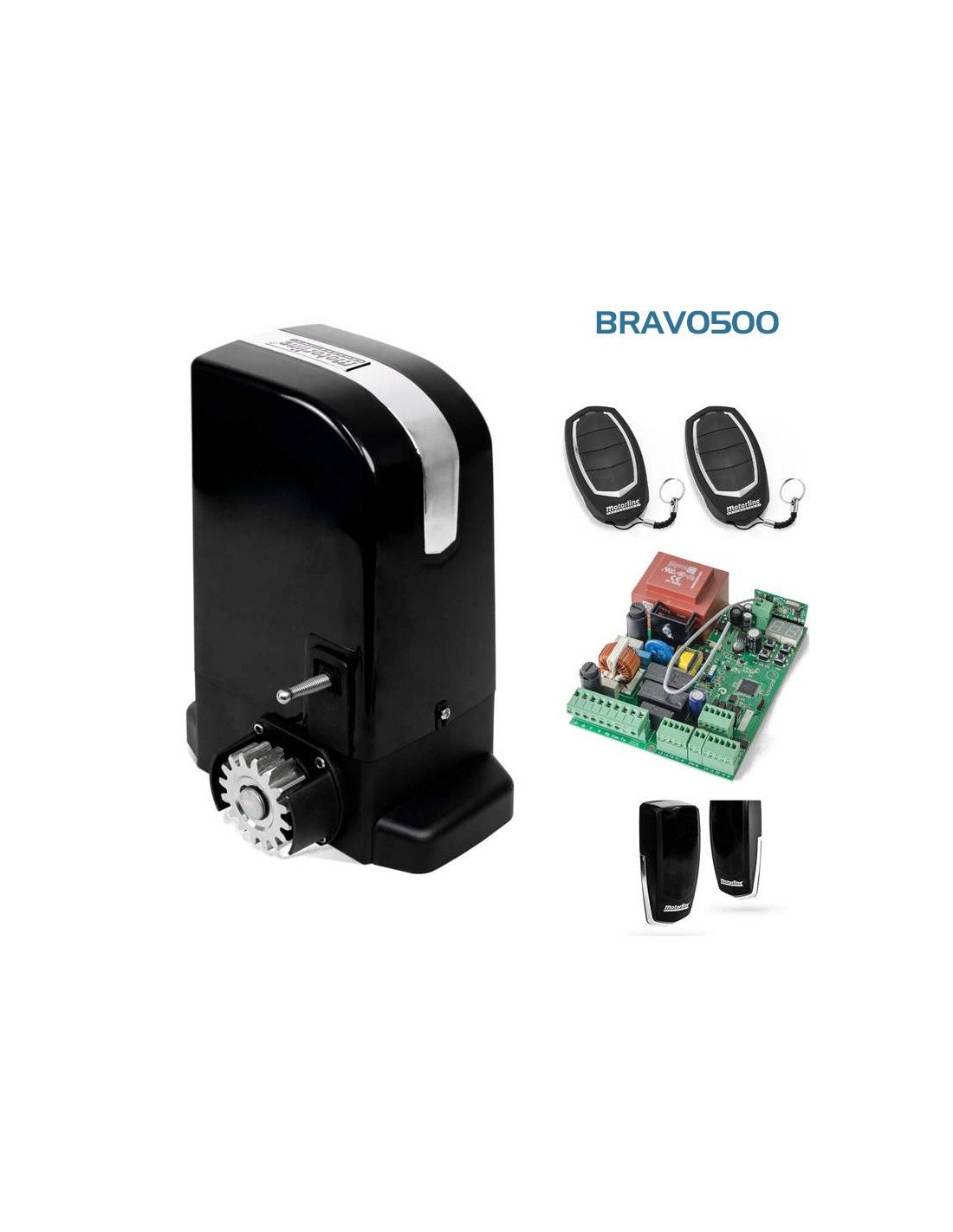

Conteúdo de kit Motorline Bravo500

• 1 motor Motorline Bravo500 a 230 Vac com óleo e graxa lubrificada reduzindo
• 1 centro eletrônico Motorline Mc50
• 2 controles remotos Motorline FALK
• 1 jogo de fotocélulas Motorline MF30, emissor e receptor
• 2 chaves para o manual do motor destravado

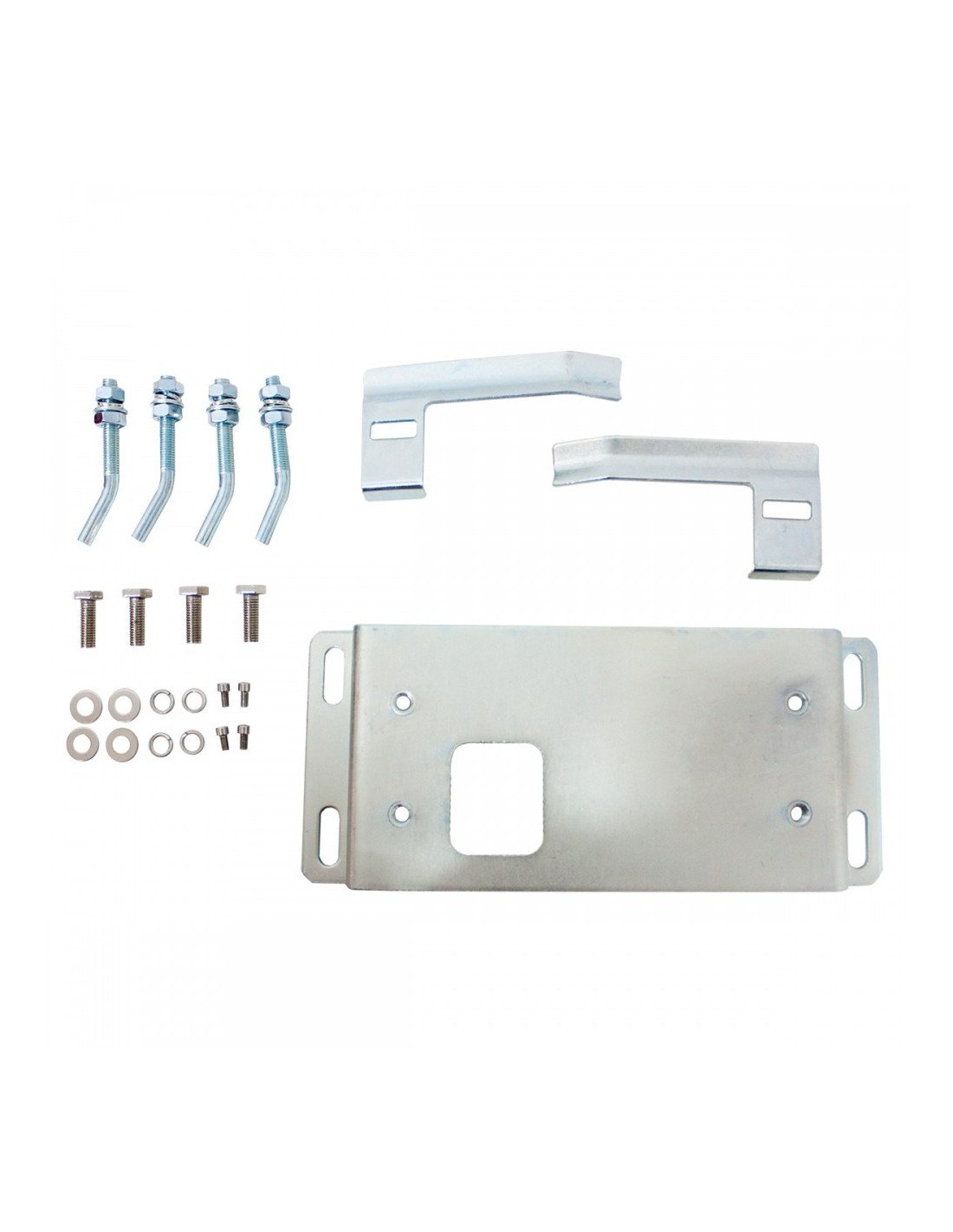

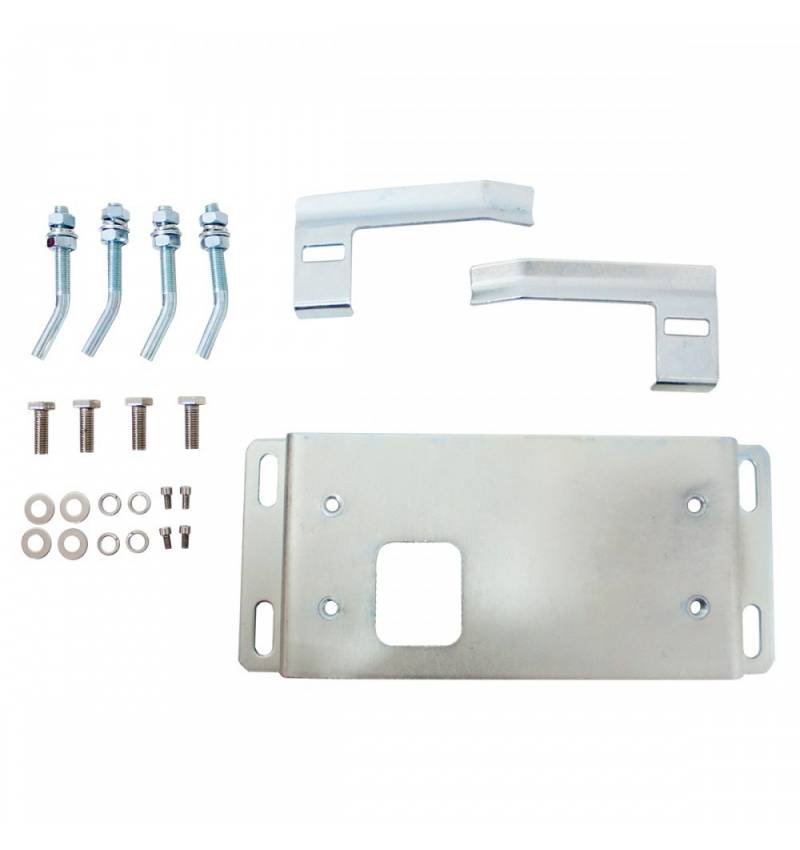

• 1 placa de fixação de automação
• Placas de direção da extremidade da corrida
• Parafusos, âncoras e acessórios de montagem

Características técnicas Motorline Bravo500

Vídeo de instalação do Motorline Bravo500

Programando vídeo do centro do MC50

Manuais e informações técnicas

• Manual de instalação Motorline Bravo500
• Manual de programação Motorline Mc50
• Exploradas Motorline Bravo500

Importante: instalação, conexão elétrica, configuração de valores mobiliários e regulamento de força deve ser realizada por um instalador profissional. Antes de selecionar o motor, ele deve ser verificado que a porta se move manualmente suavemente, é corretamente no nível e não tem pontos de atrito.
