Kit VDS AG Future 800K 230V pour une porte coulissante jusqu'à 800 kg

Kit VDS AG Future 800K 230V pour les portes coulissantes jusqu'à 800 kg

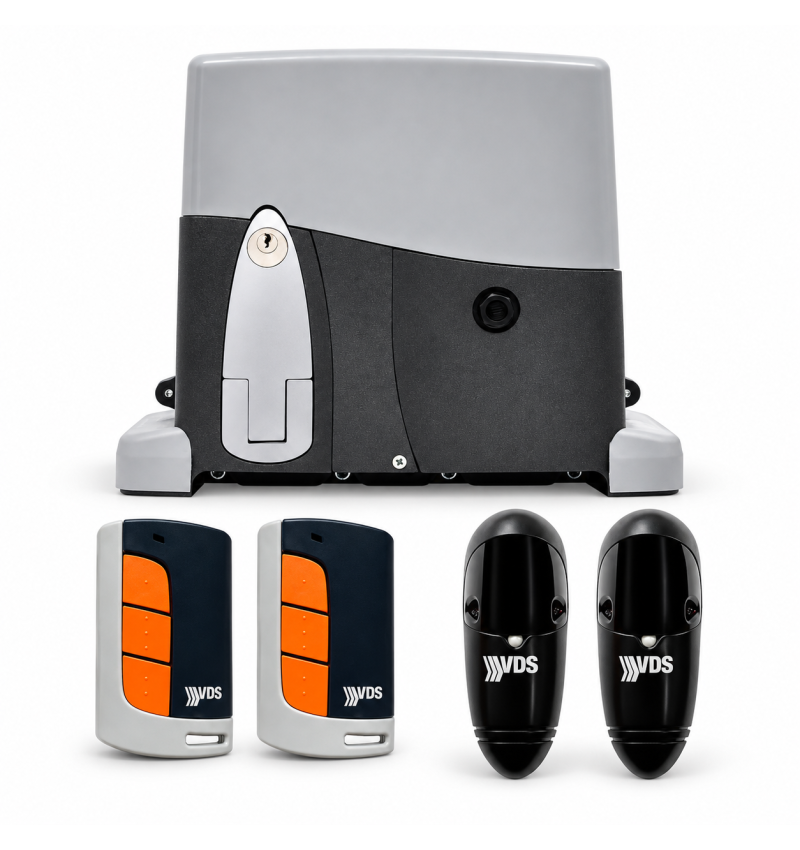

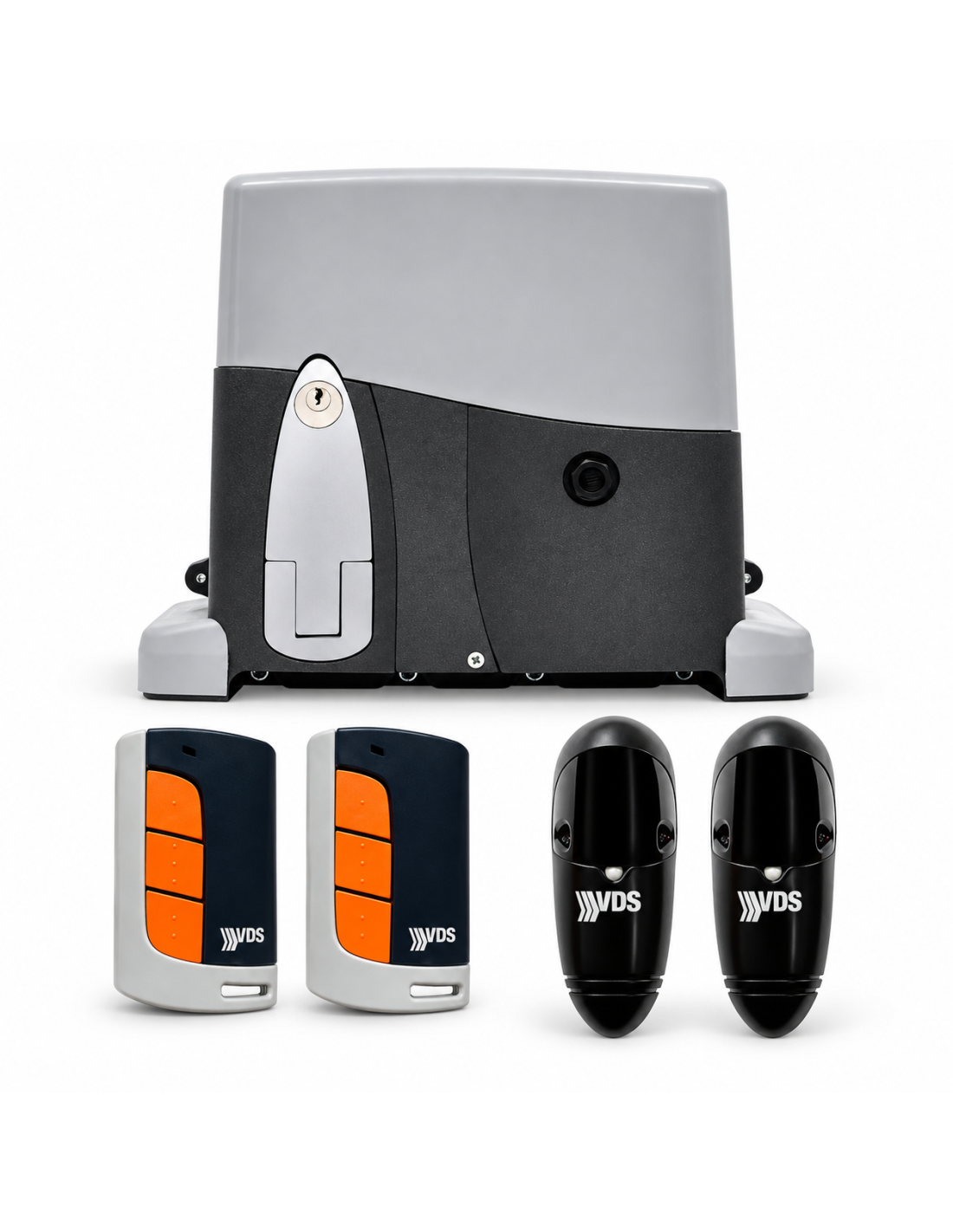

Les kit VDS AG FUTURE 800K c'est un ensemble complet pour l'automatisation de portes coulissantes jusqu'à 800 kg, équipé d'un mot de vitesses électromécanique 230Vac, table de manœuvre électronique, deux télécommandes et photocellules de sécurité.

Le moteur AG FUTURE 800K développe une puissance de 280 W et a fin de course électromécanique, déverrouillage manuel par clé et protection IP44.

L'ensemble intègre le panneau de commande VDS EURO230M1, conçu pour gérer un moteur de défilement de 230VAC et équipé d'une régulation indépendante de la force en fonctionnement normal et pendant la phase de ralentissement.

Le kit est complété avec 2 contrôles VDS Eco R de 433 MHz et un jeu de photocellules VDS 12 / T avec portée jusqu'à 50 mètres.

Kit complet pour la porte coulissante

✓ VDS AG Future 800K 230VAC.

✓ Pour les portes coulissantes 800 kg.

✓ Boîte de manœuvre EURO230M1.

✓ 2 contrôles E010 ECO R 433.

✓ photocellules 12 / T jusqu'à 50 m.

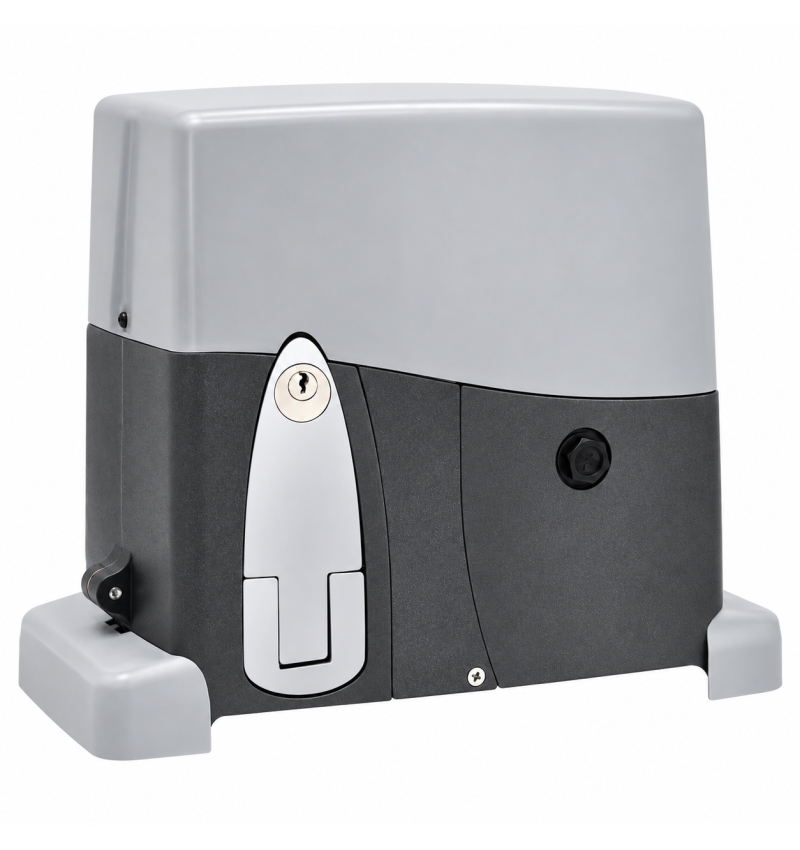

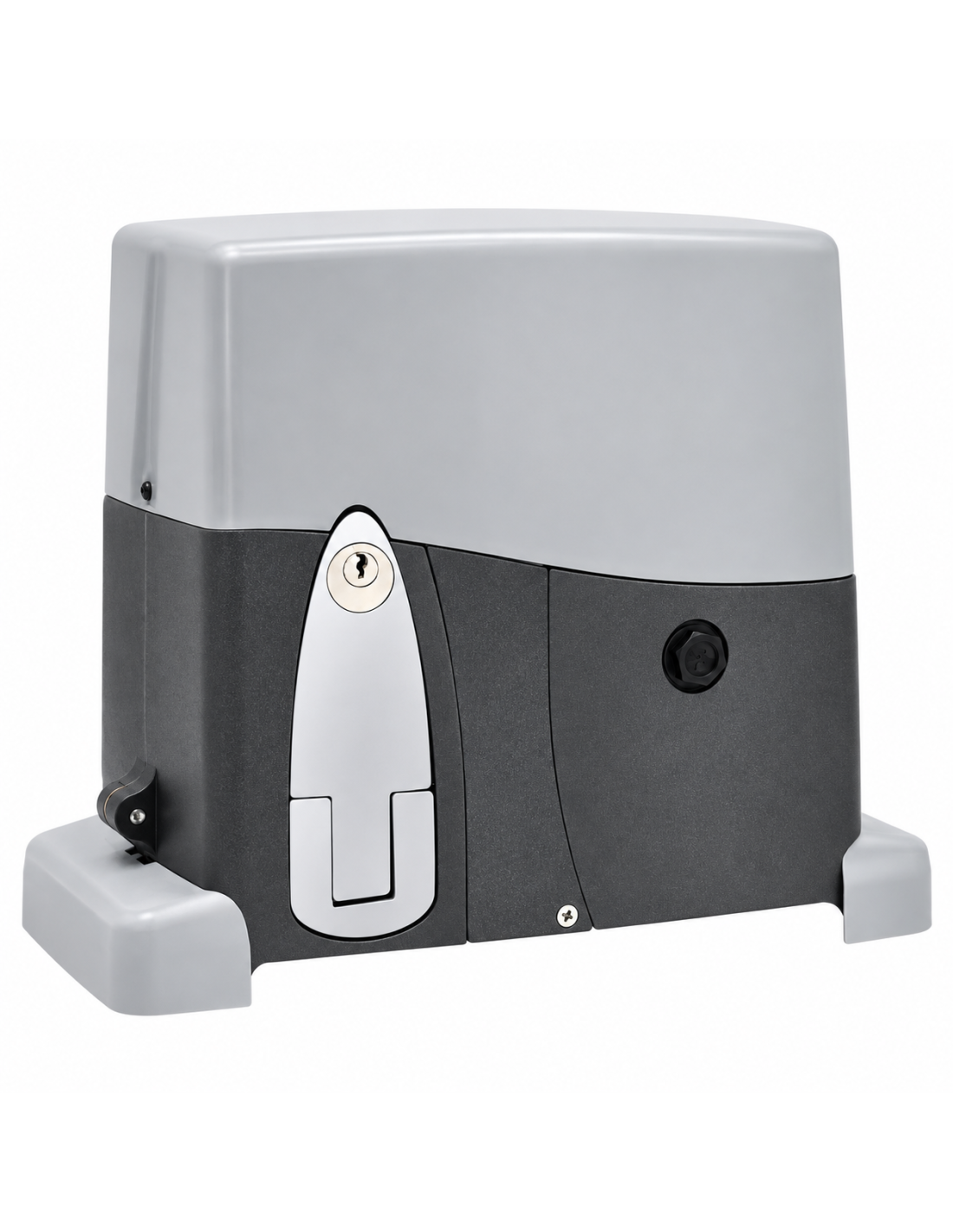

Les AG FUTURE 800K c'est un motoréducteur électromécanique destiné à l'automatisation des portes coulissantes 800 kg.

Travailler avec l'alimentation 230Vac et a fin de course électromécanique ils permettent d'établir l'ouverture de fin d'ouverture et de fermeture à l'aide des cames installées sur le rack.

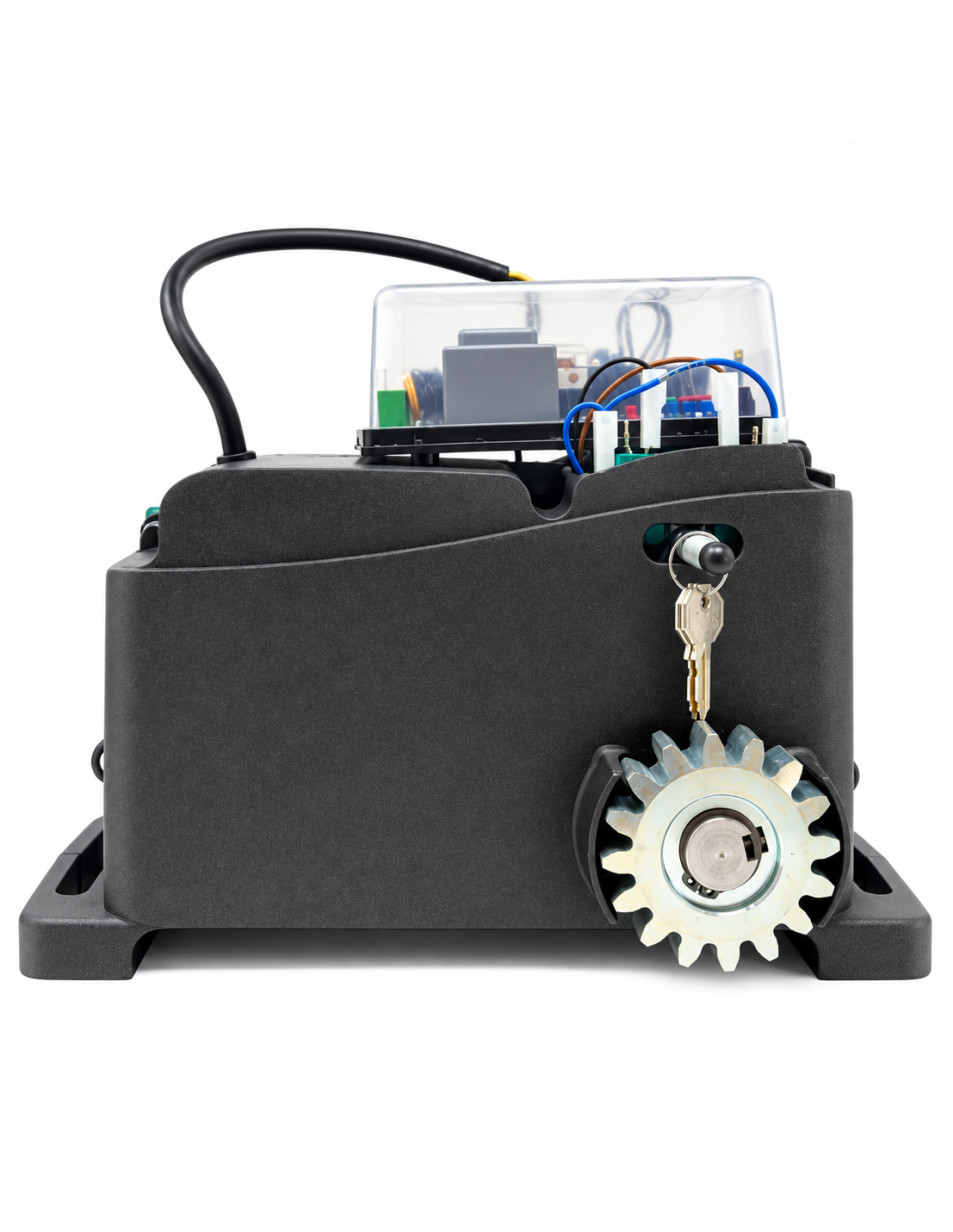

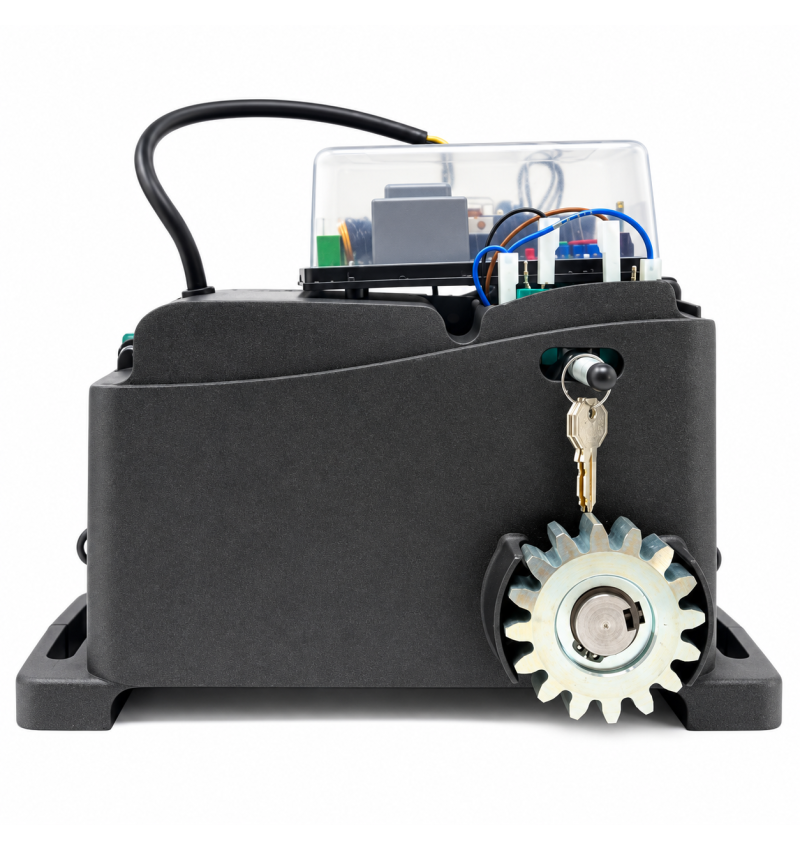

En cas d'absence de courant, le moteur a système de déverrouillage manuel par clé, vous permettant de libérer le mécanisme et de déplacer la porte manuellement.

La vitesse nominale indiquée par le fabricant est approximativement 10 m / min.

Largeur: environ 310 mm.

Contexte: environ 150 mm.

Hauteur: environ 264 mm.

Le centre EURO230M1 il est conçu pour gérer un moteur 230Vac et il peut être utilisé dans la glisse, l'inclinaison et les barrières.

Dans ce kit est configuré pour gérer le AG Future 800k glissant.

Il a une réglementation indépendante utilisant les trimmers T1 et t2: on permet d'ajuster la force lors du chemin normal et de l'autre pendant la phase de ralentissement.

Il intègre également la programmation automatique du contrôle et de la gestion des commandes via le récepteur radio correspondant.

✓ 230VAC ± 10%.

✓ Puissance maximale du moteur admis: 550 W.

✓ Sortie pour accessoires 24Vac / 250 mA.

✓ DÉBUT.

✓ Entrée de ouverture piétonne.

✓ ARRÊTER.

✓ Entrée pour photocellule.

✓ Entrée pour bande de sécurité / photocellule en ouverture.

✓ Gestion de la fin de carrière ouverture et fermeture.

✓ Sortie pour 230vac lampe clignotante.

✓ Sortie pour 230vac de courtoisie lumière.

✓ Fermeture automatique configurable.

✓ Opération résidentielle ou communautaire.

✓ Fonction de ralentissement / arrêt doux.

✓ Réglementation de la force pendant les déplacements et le ralentissement.

✓ Programmation automatique de voyage.

✓ Gestion de la hausse 254 contrôles, selon le système de codage utilisé.

Le kit comprend 2 contrôles VDS E010 ECO R pour la télécommande de la porte.

Les commandes incluses correspondent à la version de 433 MHz indiqué dans la composition du kit.

Un jeu de photocellules VDS 12 / T protéger la zone de passage de la porte.

La composition du kit indique une plage de hausse 50 mètres.

Le centre a une entrée spécifique d'une cellule photoélectrique de fermeture; Lorsque la sécurité détecte un obstacle lors de la fermeture, la logique de l'Euro230M1 peut arrêter et inverser la manœuvre en fonction de la configuration effectuée.

Important avant d'installer

La porte doit être déplacée manuellement en forme doux, régulier et sans grenouilles. Le guide inférieur doit être correctement niveau et les roues et les guides supérieurs doivent être en bon état.

Le manuel nécessite également d'avoir un arrêt de sécurité mécanique physique empêcher la porte d'être hors de vos guides.

L'installation et la start-up doivent être effectuées par du personnel qualifié, y compris la vérification et l'ajustement de tous
