Kit VDS AG FUTURE 800K 230V para puerta corredera hasta 800 kg
KIT AG FUTURE 800K
278,00 €
Impuestos excluidos
336,38 €
IVA incluido
Kit VDS AG FUTURE 800K 230Vac para puertas correderas de hasta 800 kg. Incluye motor AG FUTURE, central EURO230M1, 2 mandos E010 ECO R 433 y juego de fotocélulas 12/T de hasta 50 m. Motor de 280 W con finales de carrera electromecánicos, desbloqueo manual con llave y protección IP44. Cremallera no incluida.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Kit VDS AG FUTURE 800K 230V para puertas correderas hasta 800 kg
El kit VDS AG FUTURE 800K es un conjunto completo para la automatización de puertas correderas de hasta 800 kg, equipado con motorreductor electromecánico de 230Vac, cuadro electrónico de maniobras, dos mandos a distancia y fotocélulas de seguridad.
El motor AG FUTURE 800K desarrolla una potencia de 280 W y dispone de finales de carrera electromecánicos, desbloqueo manual mediante llave y protección IP44.
El conjunto incorpora el cuadro de mando VDS EURO230M1, diseñado para gestionar un motor corredero de 230Vac y equipado con regulación independiente de fuerza en funcionamiento normal y durante la fase de ralentización.
El kit se completa con 2 mandos VDS E010 ECO R de 433 MHz y un juego de fotocélulas VDS 12/T con alcance de hasta 50 metros.
Kit completo para puerta corredera
✓ Motor VDS AG FUTURE 800K 230Vac.
✓ Para puertas correderas de hasta 800 kg.
✓ Cuadro de maniobras EURO230M1.
✓ 2 mandos E010 ECO R 433.
✓ Juego de fotocélulas 12/T de hasta 50 m.

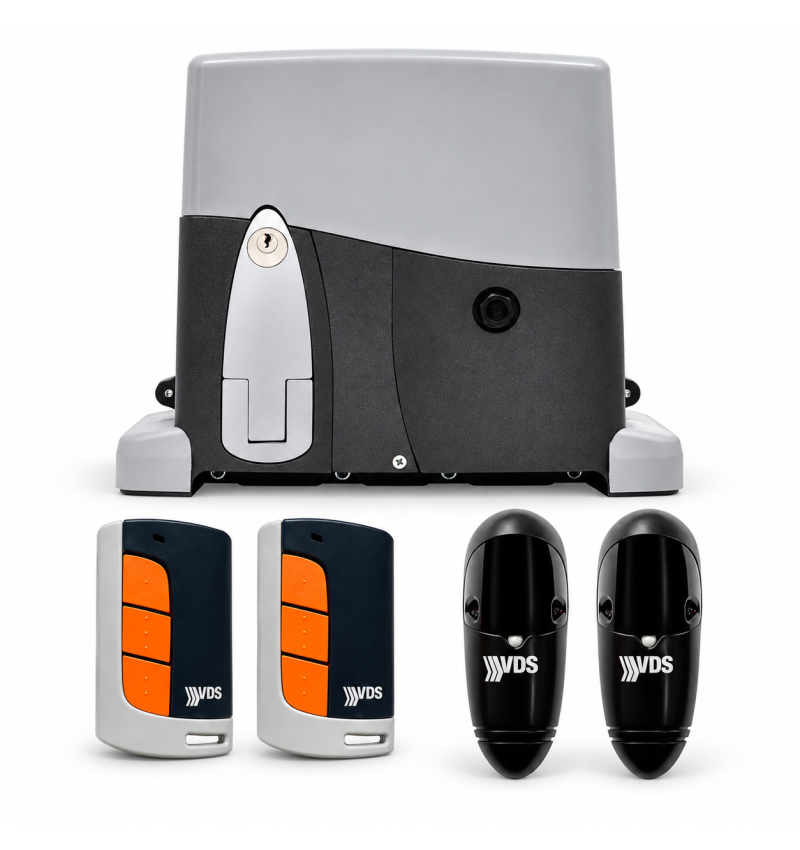

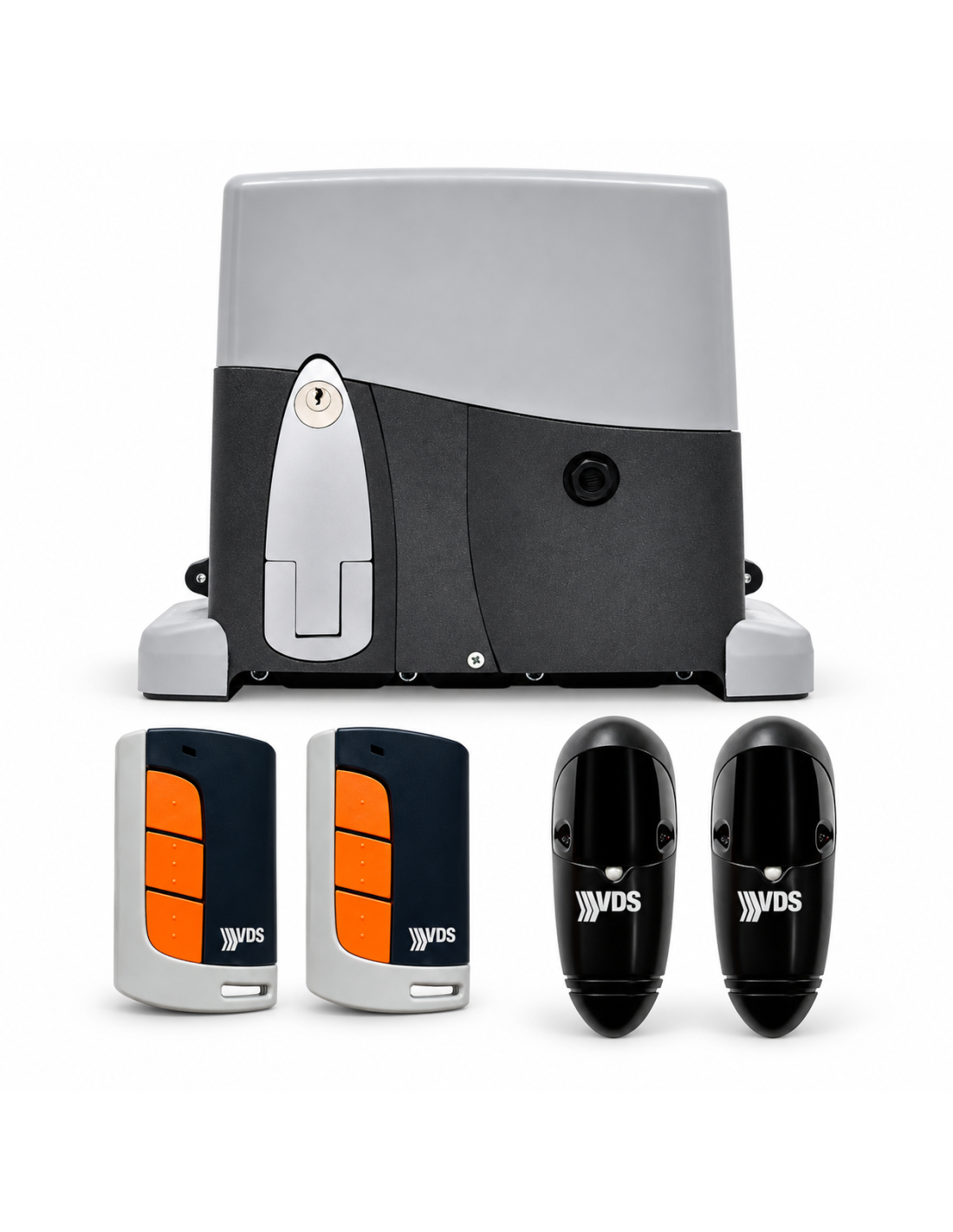

Contenido del kit
| Cant. | Modelo / Ref. | Descripción |
|---|---|---|
| 1 | 11068/1 + CPT2 | Motorreductor VDS AG FUTURE 800K de 230Vac con cuadro de maniobras. |
| 1 | EURO230M1 | Central electrónica para un motor de 230Vac. |
| 2 | E010 | Mandos VDS ECO R 433 MHz. |
| 1 | 12/T | Juego de fotocélulas de seguridad con alcance de hasta 50 m. |

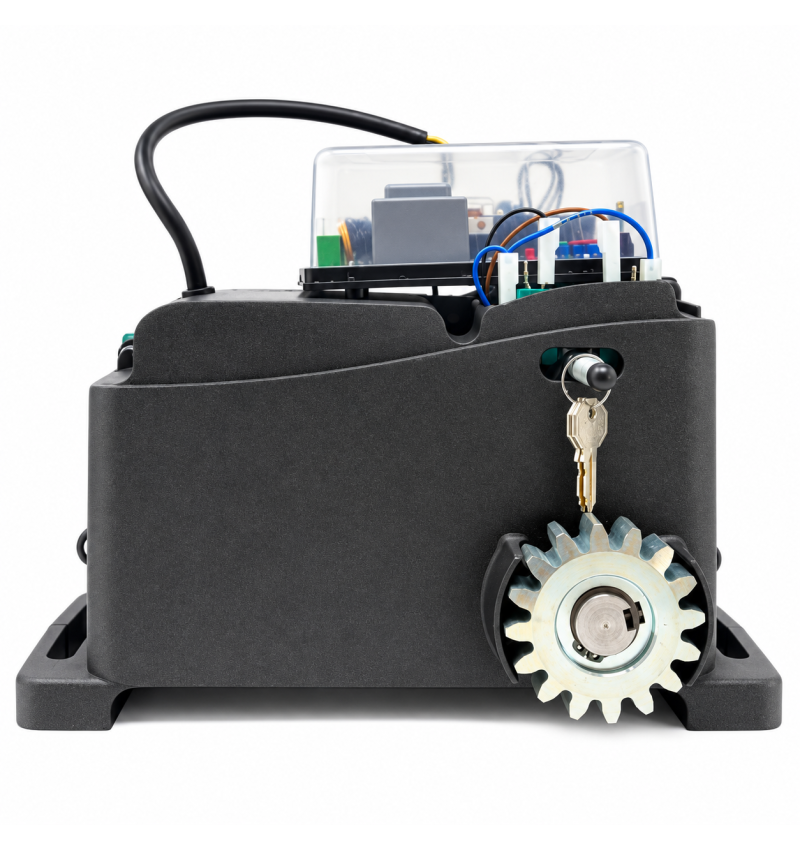

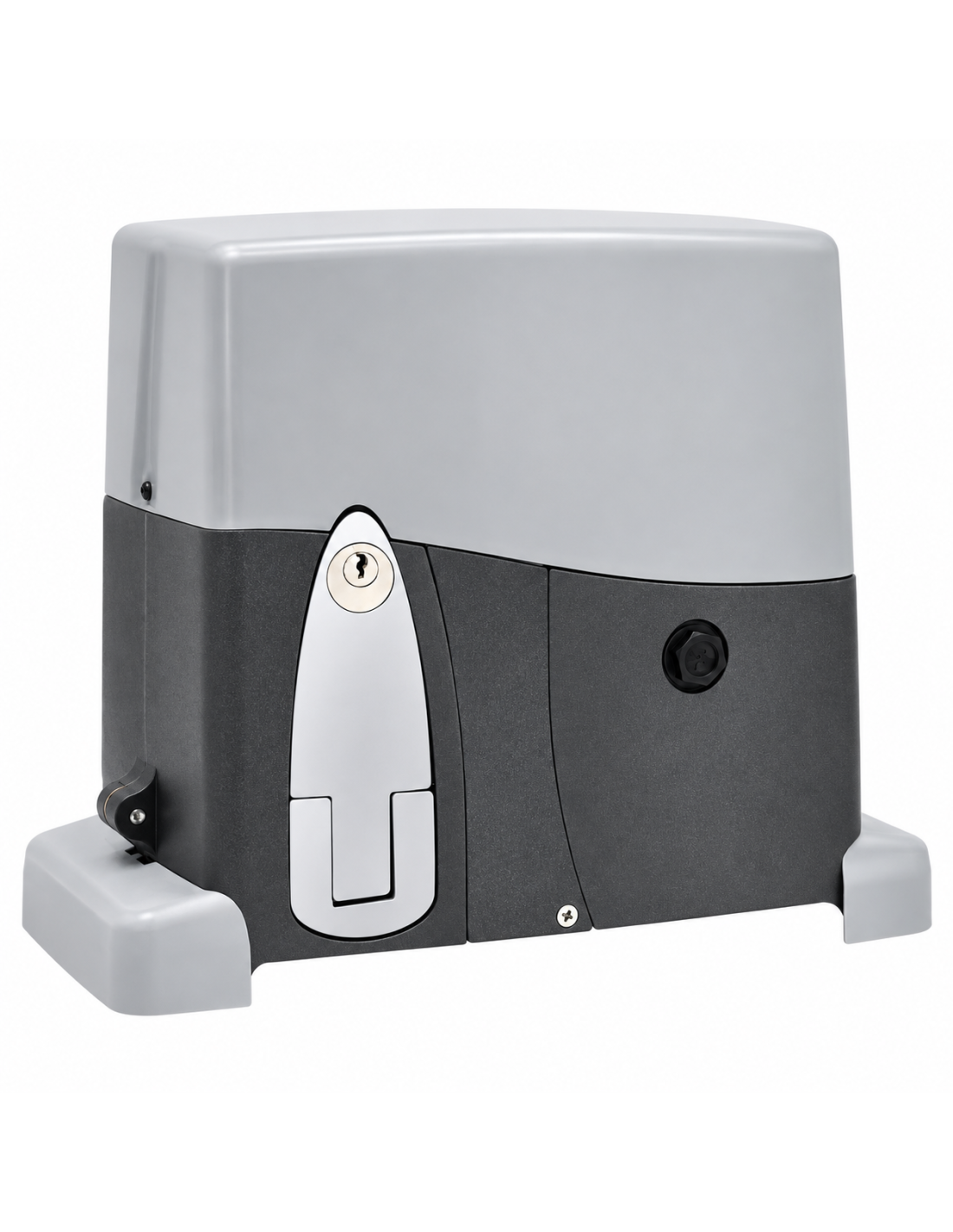

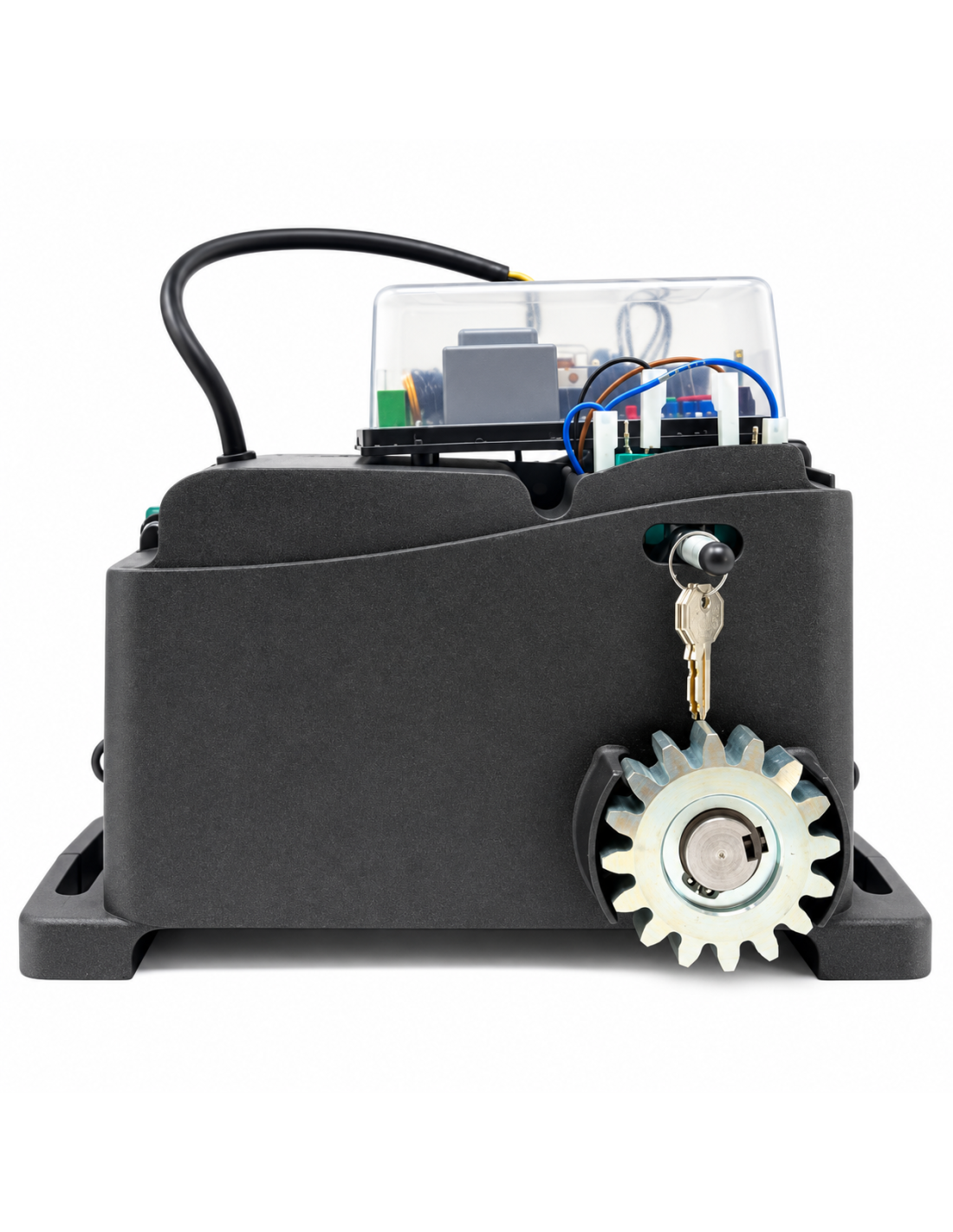

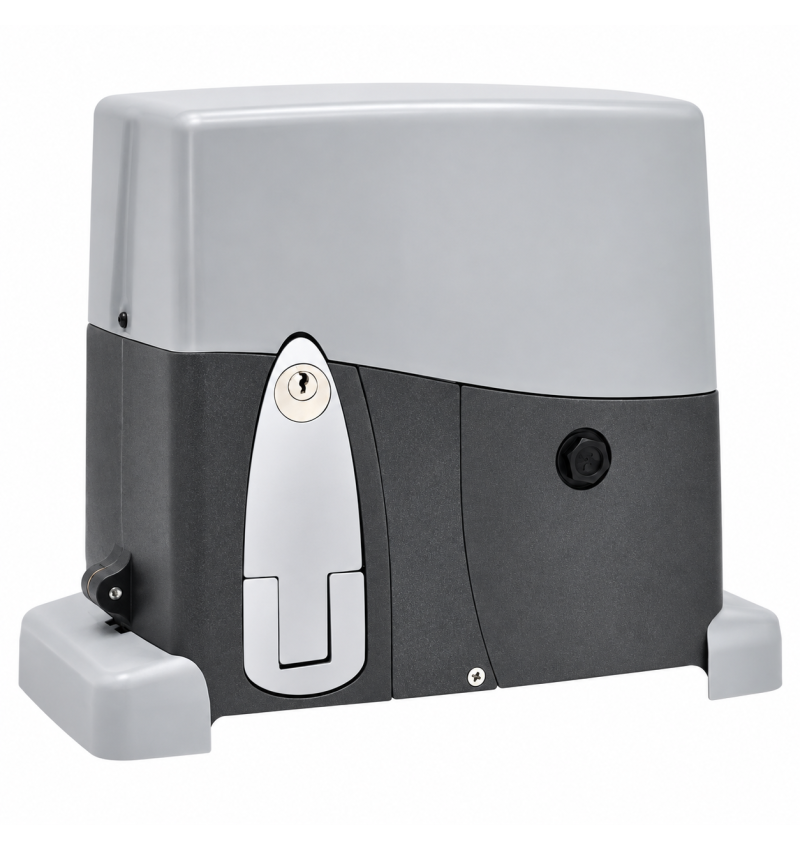

Motor corredera VDS AG FUTURE 800K
El AG FUTURE 800K es un motorreductor electromecánico destinado a la automatización de puertas correderas de hasta 800 kg.
Trabaja con alimentación de 230Vac y dispone de finales de carrera electromecánicos que permiten establecer los puntos finales de apertura y cierre mediante las levas instaladas sobre la cremallera.
En caso de ausencia de corriente, el motor dispone de sistema de desbloqueo manual mediante llave, permitiendo liberar el mecanismo y desplazar la puerta manualmente.
La velocidad nominal indicada por el fabricante es de aproximadamente 10 m/min.
Características técnicas AG FUTURE 800K
| Característica | AG FUTURE 800K |
|---|---|
| Aplicación | Puerta corredera |
| Peso máximo puerta | 800 kg |
| Alimentación motor | 230Vac |
| Corriente absorbida | 1,5 A |
| Potencia motor | 280 W |
| Revoluciones motor | 1.400 rpm |
| Condensador | 12,5 µF |
| Velocidad | 10 m/min |
| Final de carrera | Electromecánico |
| Desbloqueo manual | Con llave |
| Temperatura de funcionamiento | -20 °C / +55 °C |
| Grado de protección | IP44 |
| Peso motor | 13 kg |
Dimensiones del motor
Ancho: aproximadamente 310 mm.
Fondo: aproximadamente 150 mm.
Altura: aproximadamente 264 mm.
Cuadro de maniobras VDS EURO230M1
La central EURO230M1 está diseñada para gestionar un motor de 230Vac y puede utilizarse en automatismos correderos, basculantes y barreras.
En este kit se configura para gestionar el AG FUTURE 800K corredero.
Dispone de regulación independiente mediante los trimmers T1 y T2: uno permite ajustar la fuerza durante el recorrido normal y el otro durante la fase de ralentización.
También incorpora programación automática del recorrido y gestión de mandos mediante el receptor de radio correspondiente.
Funciones principales de la central
✓ Alimentación 230Vac ±10 %.
✓ Potencia máxima de motor admitida: 550 W.
✓ Salida para accesorios 24Vac / 250 mA.
✓ Entrada START.
✓ Entrada de apertura peatonal.
✓ Entrada STOP.
✓ Entrada para fotocélula de cierre.
✓ Entrada para banda de seguridad / fotocélula en apertura.
✓ Gestión de finales de carrera de apertura y cierre.
✓ Salida para lámpara destellante 230Vac.
✓ Salida para luz de cortesía 230Vac.
✓ Cierre automático configurable.
✓ Funcionamiento residencial o comunitario.
✓ Función de ralentización / paro suave.
✓ Regulación de fuerza durante recorrido y ralentización.
✓ Programación automática del recorrido.
✓ Gestión de hasta 254 mandos, según el sistema de codificación utilizado.
Características técnicas EURO230M1
| Característica | Valor |
|---|---|
| Alimentación | 230Vac ±10 % |
| Potencia máxima motor | 550 W |
| Salida accesorios | 24Vac / 250 mA |
| Cierre automático | 5 - 120 s |
| Tiempo funcionamiento | 3 - 120 s |
| Tiempo paro suave | 2 - 120 s |
| Luz de cortesía | 180 s |
| Capacidad mandos | Hasta 254 |
| Codificación admitida | Código fijo / Rolling Code |
| Temperatura trabajo | -20 °C / +70 °C |
2 mandos VDS E010 ECO R 433
El kit incluye 2 mandos VDS E010 ECO R para el control remoto de la puerta.
Los mandos incluidos corresponden a la versión de 433 MHz indicada en la composición del kit.
Fotocélulas de seguridad VDS 12/T
Se incluye un juego de fotocélulas VDS 12/T para proteger la zona de paso de la puerta.
La composición del kit indica un alcance de hasta 50 metros.
La central dispone de una entrada específica de fotocélula de cierre; cuando la seguridad detecta un obstáculo durante el cierre, la lógica de la EURO230M1 puede detener e invertir la maniobra según la configuración realizada.
Importante antes de instalar
La puerta debe desplazarse manualmente de forma suave, regular y sin rozamientos. La guía inferior debe estar correctamente nivelada y las ruedas y guías superiores deben encontrarse en buen estado.
El manual también exige disponer de un tope mecánico físico de seguridad para evitar que la puerta pueda salir de sus guías.
La instalación y puesta en marcha deben ser realizadas por personal cualificado, incluyendo la comprobación y ajuste de todos
- Peso máximo puerta
- Entre 700 y 850 kg
- Tipo de motor
- Electromecánico 230V
- Tipo de puerta
- Puerta residencial
