Kit VDS AG Future 800K 230V para porta deslizante até 800 kg

Kit VDS AG Future 800K 230V para portas de correr até 800 kg

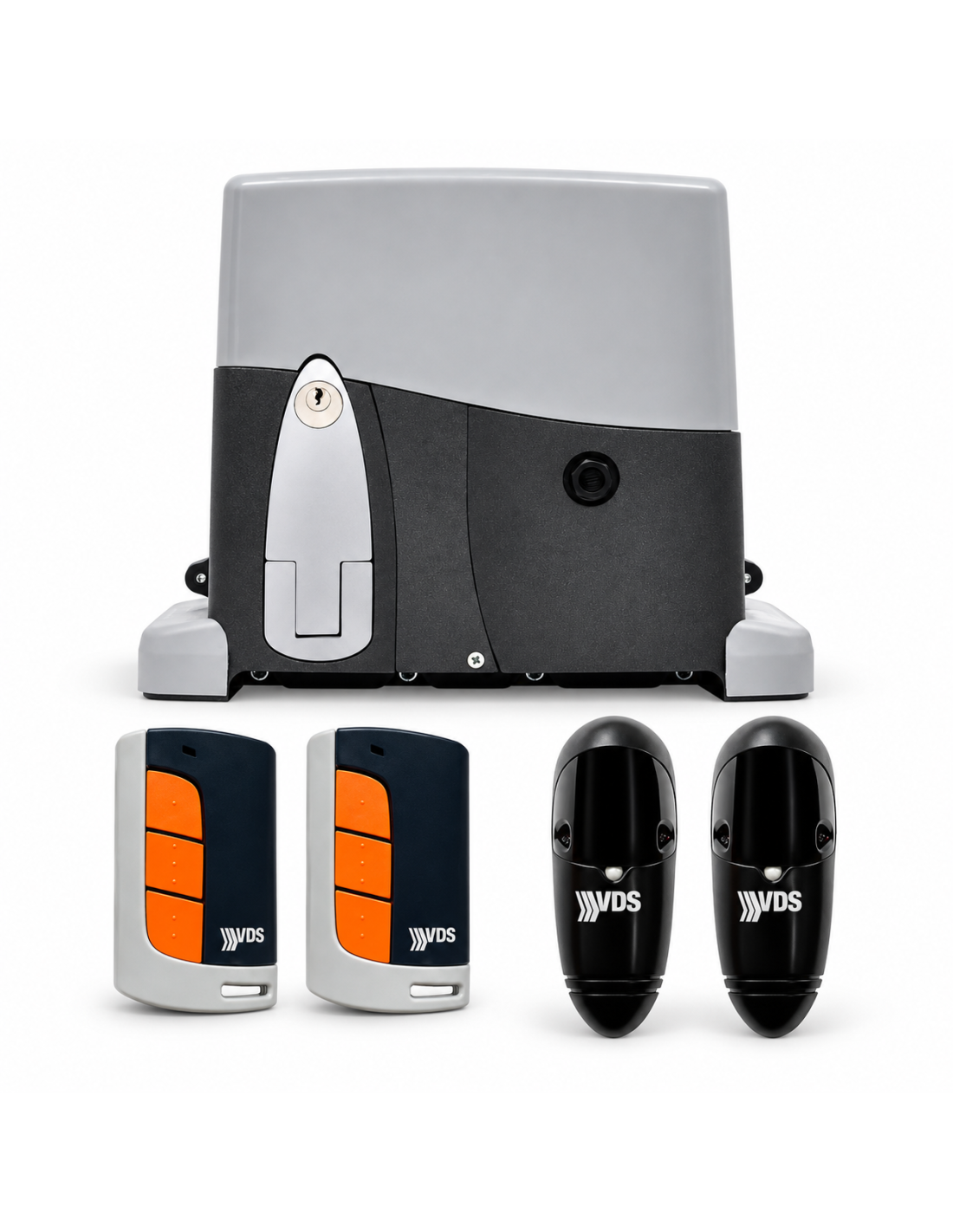

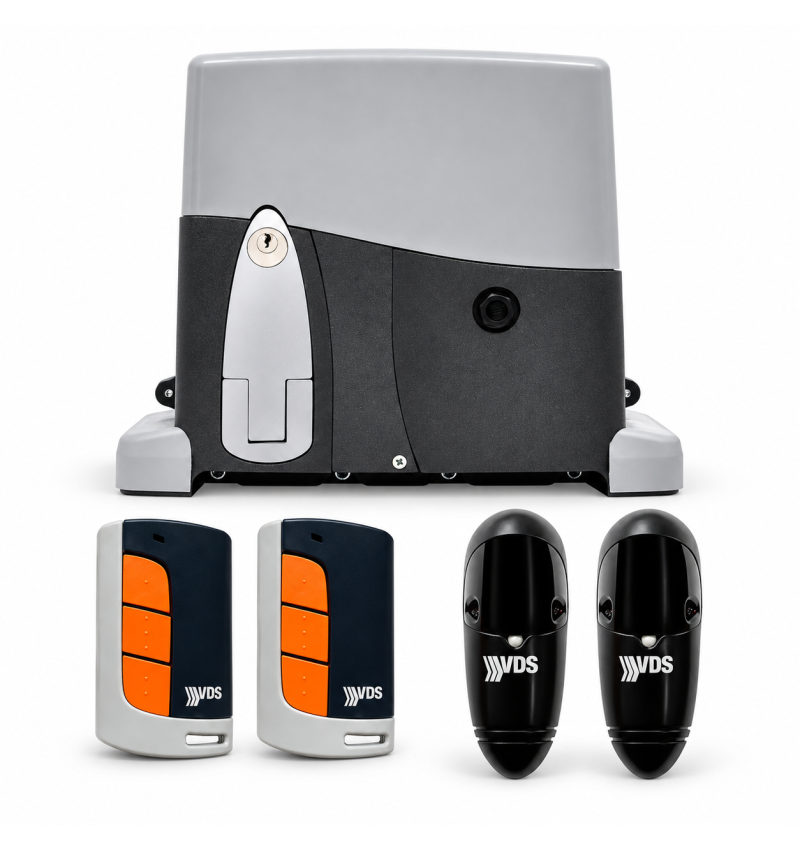

A kit VDS AG FUTURO 800K é um conjunto completo para a automação de portas de correr até 800 kg, equipado com engrenagens eletromecânicas 230Vac, mesa de manobra eletrônica, dois controles remotos e fotocélulas de segurança.

O motor AG FUTURO 800K desenvolve um poder de 280 W e tem extremidade eletromecânica da corrida, desbloquear manual por chave e proteção IP44.

O conjunto incorpora o painel de controle VDS EURO230M1, projetado para gerenciar um motor de roller de 230VAC e equipado com regulamentação independente de força na operação normal e durante a trava de desaceleração.

O kit é concluído com 2 controles VDS Eco R de 433 MHz e um jogo de fotocélulas VDS 12 / T com alcance até 50 metros.

Kit completo para porta deslizante

✓ VDS AG Future 800K 230VAC.

✓ Para portas deslizantes 800 kg.

✓ Caixa de manobra EURO230M1.

✓ 2 controles E010 ECO R 433.

✓ photocells 12 / T até 50 m.

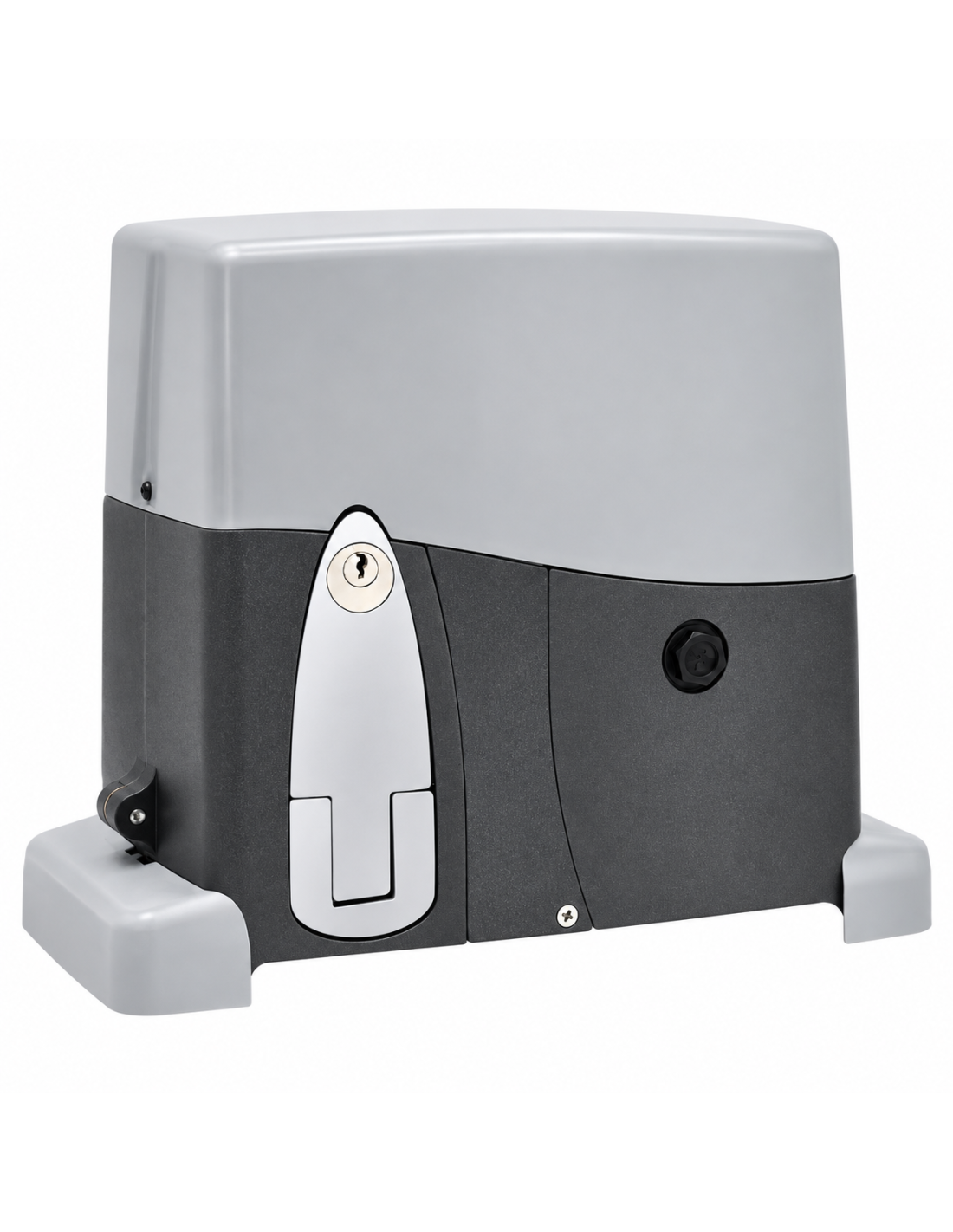

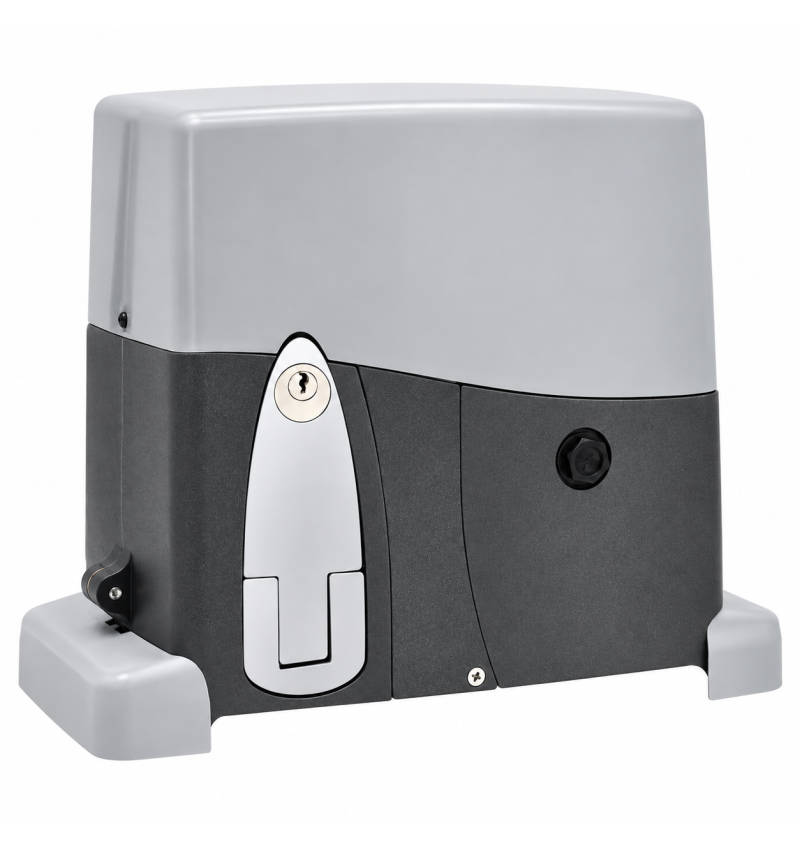

A AG FUTURO 800K é um engrenagretor eletromecânico destinado à automação de portas deslizantes 800 kg.

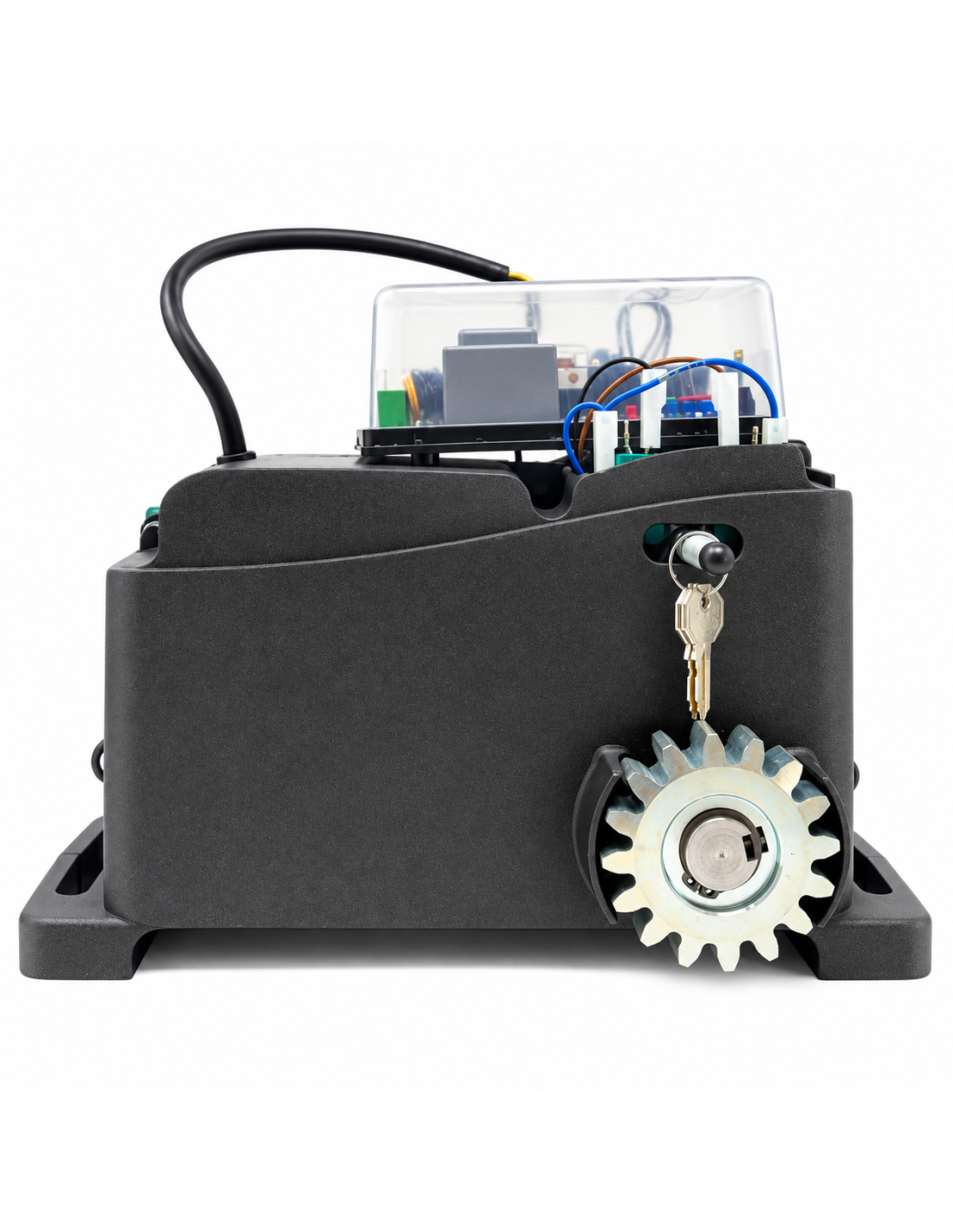

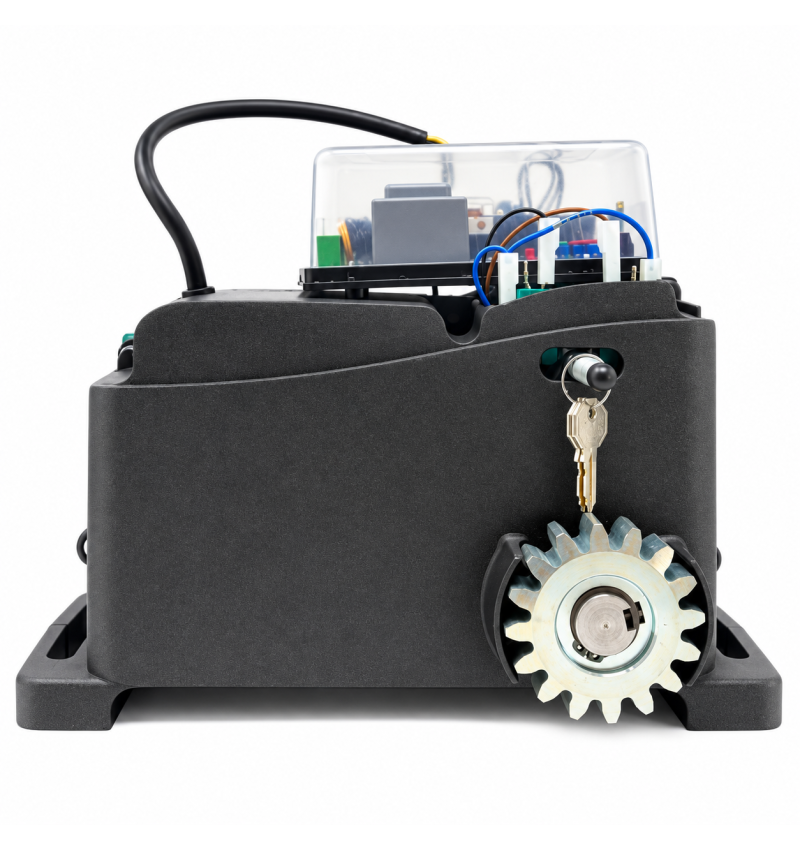

Trabalhe com a alimentação 230Vac e tem extremidade eletromecânica da corrida eles permitem estabelecer a abertura final e os pontos de fechamento usando as câmeras instaladas no rack.

Em caso de ausência de corrente, o motor tem sistema de desbloqueio manual por chave, permitindo que você libere o mecanismo e mova a porta manualmente.

A velocidade nominal indicada pelo fabricante é aproximadamente 10 m / min.

Largura: aproximadamente 310 mm.

Fundo: aproximadamente 150 mm.

Altura: aproximadamente 264 mm.

A central EURO230M1 ele é projetado para gerenciar um motor de 230Vac e pode ser usado em deslizamento, inclinação e barreiras.

Neste kit é configurado para gerenciar o AG Future 800K deslizando.

Tem regulação independente usando aparadores T1 e T2: permite ajustar a força durante o caminho normal e o outro durante a fase de desaceleração.

Também incorpora programação automática do controle e gerenciamento de controles através do receptor de rádio correspondente.

✓ 230VAC ± 10%.

✓ Potência máxima do motor admitido: 550 W.

✓ Saia para acessórios 24VAC / 250 mA.

✓ INÍCIO.

✓ Entrada de abertura de pedestres.

✓ PARE.

✓ Entrada para fechando photocell.

✓ Entrada para banda de segurança / fotocélula na abertura.

✓ Gestão da Fim da Carreira abertura e fechamento.

✓ Saia para lâmpada piscando 230VAC.

✓ Saia para 230vac cortesia luz.

✓ Encerramento automático configurável.

✓ Operação residencial ou comunitária.

✓ Função de diminuir a parada suave.

✓ Regulação da força durante a viagem e desaceleração.

✓ Programação de viagens automática.

✓ Gestão de até 254 controles, de acordo com o sistema de codificação usado.

O kit inclui 2 controles VDS E010 ECO R para o controle remoto da porta.

Os controles incluídos correspondem à versão do 433 MHz indicado na composição do kit.

Um jogo de fotocélulas VDS 12 / T para proteger a zona de passagem da porta.

A composição do kit indica uma amplitude de 50 metros.

A central tem uma entrada específica de uma fotocélula de fechamento; Quando a segurança detecta um obstáculo durante o fechamento, a lógica do Euro230M1 pode parar e reverter a manobra de acordo com a configuração realizada.

Importante antes de instalar

A porta deve ser movida manualmente em forma macio, regular e sem rãs. O guia inferior deve ser corretamente nível e as rodas e guias superiores devem estar em boas condições.

O manual também requer ter um parada de segurança mecânica física para evitar que a porta estivesse fora de seus guias.

Instalação e inicialização deve ser realizada por pessoal qualificado, incluindo verificação e ajuste todos
