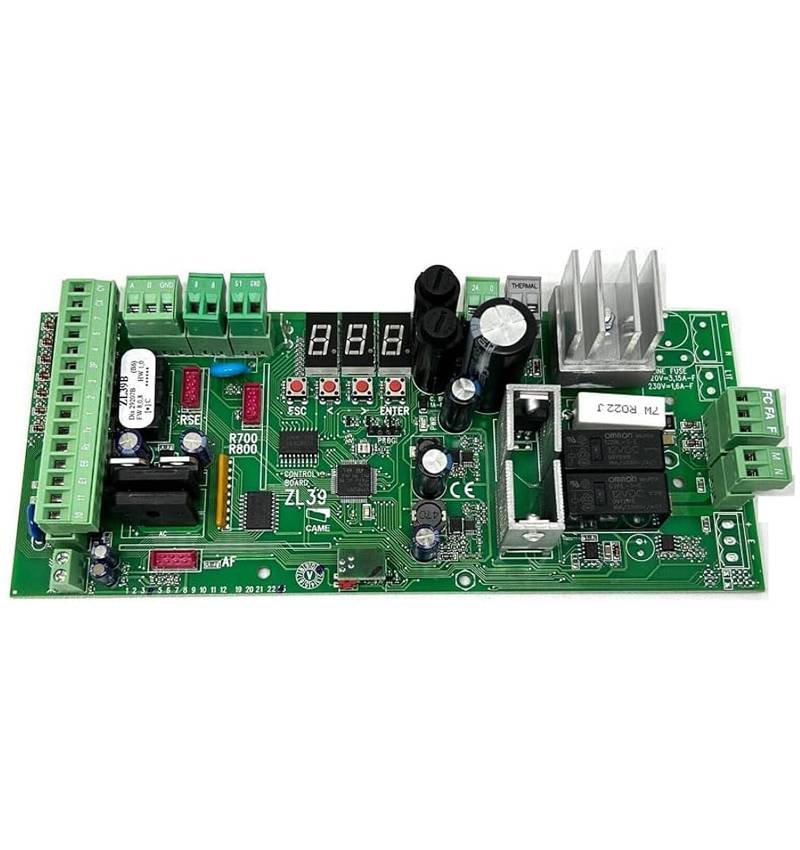

Plaque électronique CAME ZL39B 88003-0124 pour les barrières GT3750 et GARD4

Carte électronique CAME Zl39b | Réf. 88003-0124

Les CAME Zl39b, référence 88003-0124, c'est une carte de contrôle électronique pour les barrières automatiques CAME Gard 4 et certaines installations utilisées précédemment la plante Zl38.

Cette plaque est particulièrement indiquée comme Réparation de réparation ou de remplacement À partir d'une électronique ZL38 / ZL39B existante, permettant de préserver le reste des composants de la barrière lorsqu'ils sont en bon état.

Le centre intègre des poussoirs d'écran et de programmation, des raccords pour les périphériques de contrôle et la sécurité, le récepteur radio enfichable, le rouleau de mémoire et différentes interfaces utilisées par l'automatisation CAME compatible.

Compatibilité

La carte Zl39b 88003-0124 Il est principalement indiqué pour:

✓ Barrières CAME Gard 4.

✓ Installations équipées à l'origine par carte CAME Zl38, tant qu'ils correspondent à une configuration compatible.

✓ CAME Gt3750 Dans des configurations documentées pour ce centre.

Important: Gard 4 n'est pas GT4 GT4

Les CAME ZL39B 88003-0124 ne correspond pas à la nouvelle barrière GT4 Gard.

Pour les barrières CAME Gard GT4, la carte de rechange correspondante est la ZL392B, référence 88003-0083.

Remplacement de l'ancien ZL38

Les Zl39b Il peut être utilisé comme remplacement de la précédente Zl38 Dans des applications compatibles.

Dans des installations avec Deux barrières fonctionnant sous une forme combinée, un centre central ZL38 ne doit pas être mélangé avec un ZL39B: les deux automatisations doivent fonctionner avec le même modèle de carte.

✓ Carte électronique CAME Zl39b.

✓ Référence CAME 88003-0124.

✓ Indiqué pour les barrières familiales CAME Gard 4.

✓ Remplacement de l'ancienne carte Zl38 Dans des installations compatibles.

✓ Puissance compatible avec les réseaux 120 / 230VAC.

✓ Écran Pour la programmation et le diagnostic.

✓ Poussoirs de programmation intégrés.

✓ connecteur pour carte de réception CAME Af.

✓ connecteur pour Rouleau de mémoire.

✓ Connecteur pour les cartes de décodage R700 / R800.

✓ Connexion pour antenne.

✓ Connexions pour les périphériques de contrôle, la sécurité et la fin de la carrière.

Radio: Connecteur pour récepteur radiofréquence CAME Type AF et connexion d'antenne.

Rouleau de mémoire: Connecteur de stockage et de transfert de données compatibles.

R700 / R800: Connecteur pour cartes de décodage compatibles.

La RSE: Connexion disponible pour les fonctions de fonctionnement combinées compatibles ou de communication.

Contrôles et assurance: Connexions spécifiques pour les boutons-poussoirs, les dispositifs de contrôle, les photocellules et les titres de barrière.

Important si l'installation utilise des piles

Les ZL39B n'est pas compatible avec la carte de charge de la batterie LB38. Pour les installations avec le fonctionnement de la batterie, le système doit être utilisé. Lb39 compatible.

Récepteur radio non inclus

Ce produit correspond uniquement au carte électronique CAME Zl39b. La carte de récepteur radio, les commandes et autres accessoires sont fournis séparément, sauf indication expresse.

■ Carte électronique 1 × CAME Zl39b - Réf. 88003-0124.

Vérifiez le modèle avant de passer la commande

Avant de postuler à la plaque, vérifiez l'étiquette de la barrière et la référence de la carte installée. CAME Gard 4 et CAME Gard GT4 sont différentes gammes et utilisez différentes appareils électroniques.
