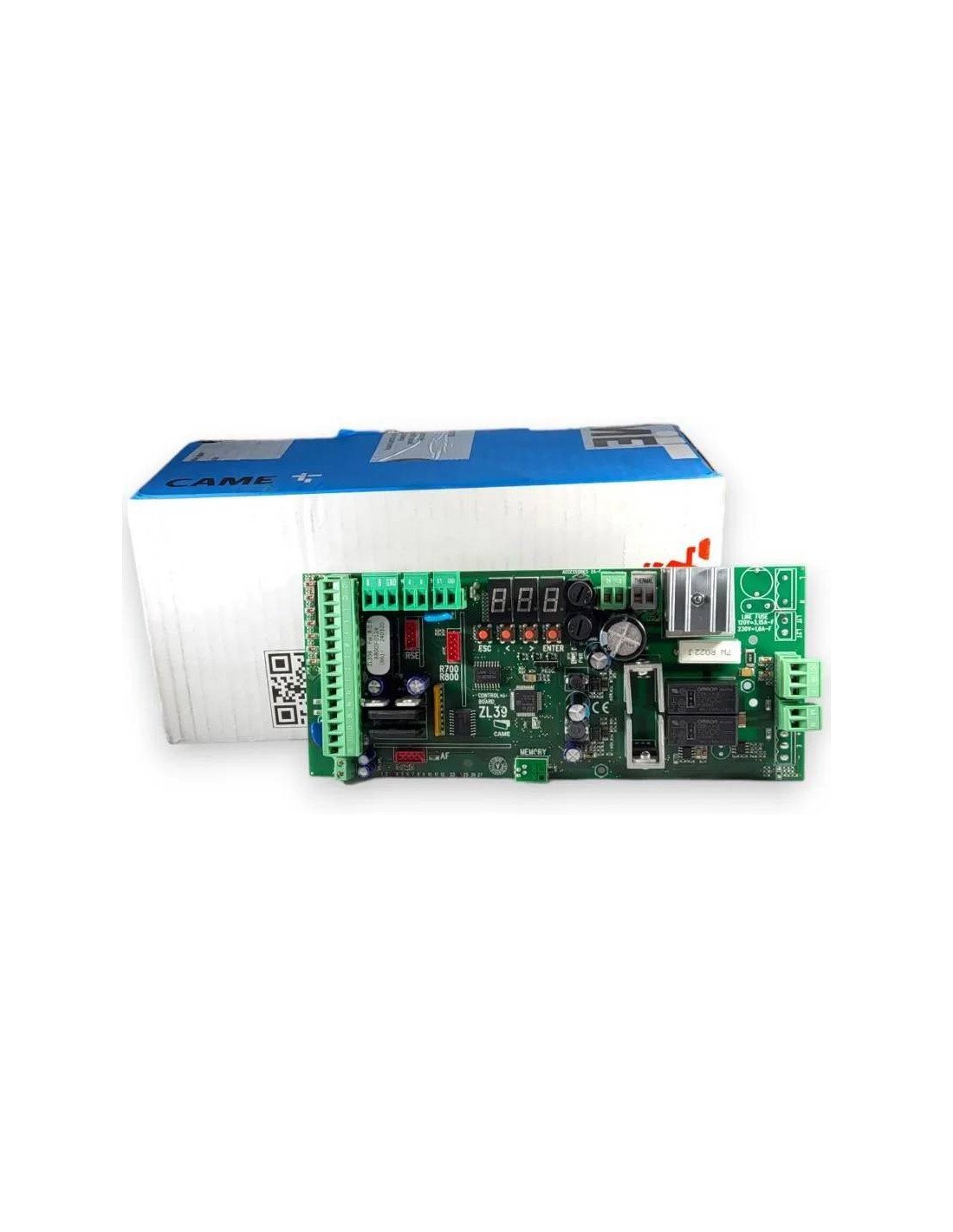

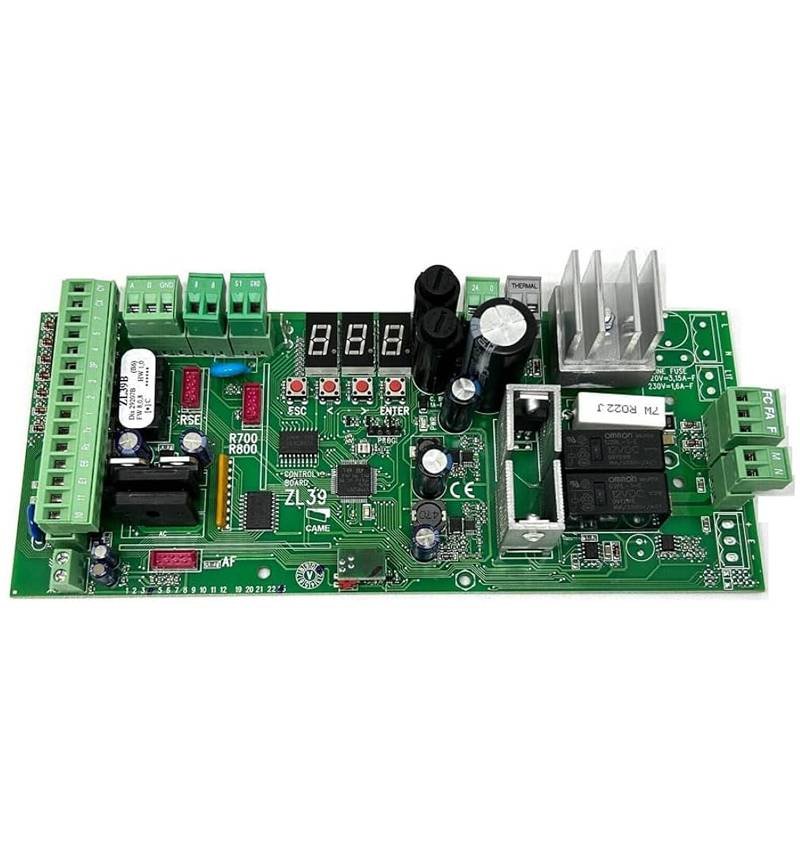

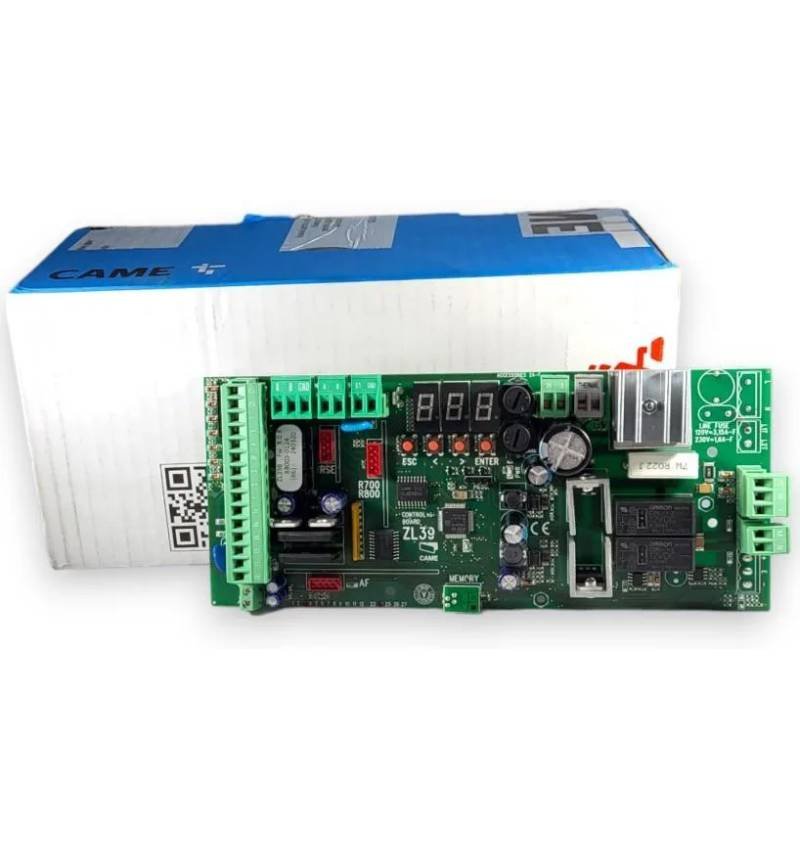

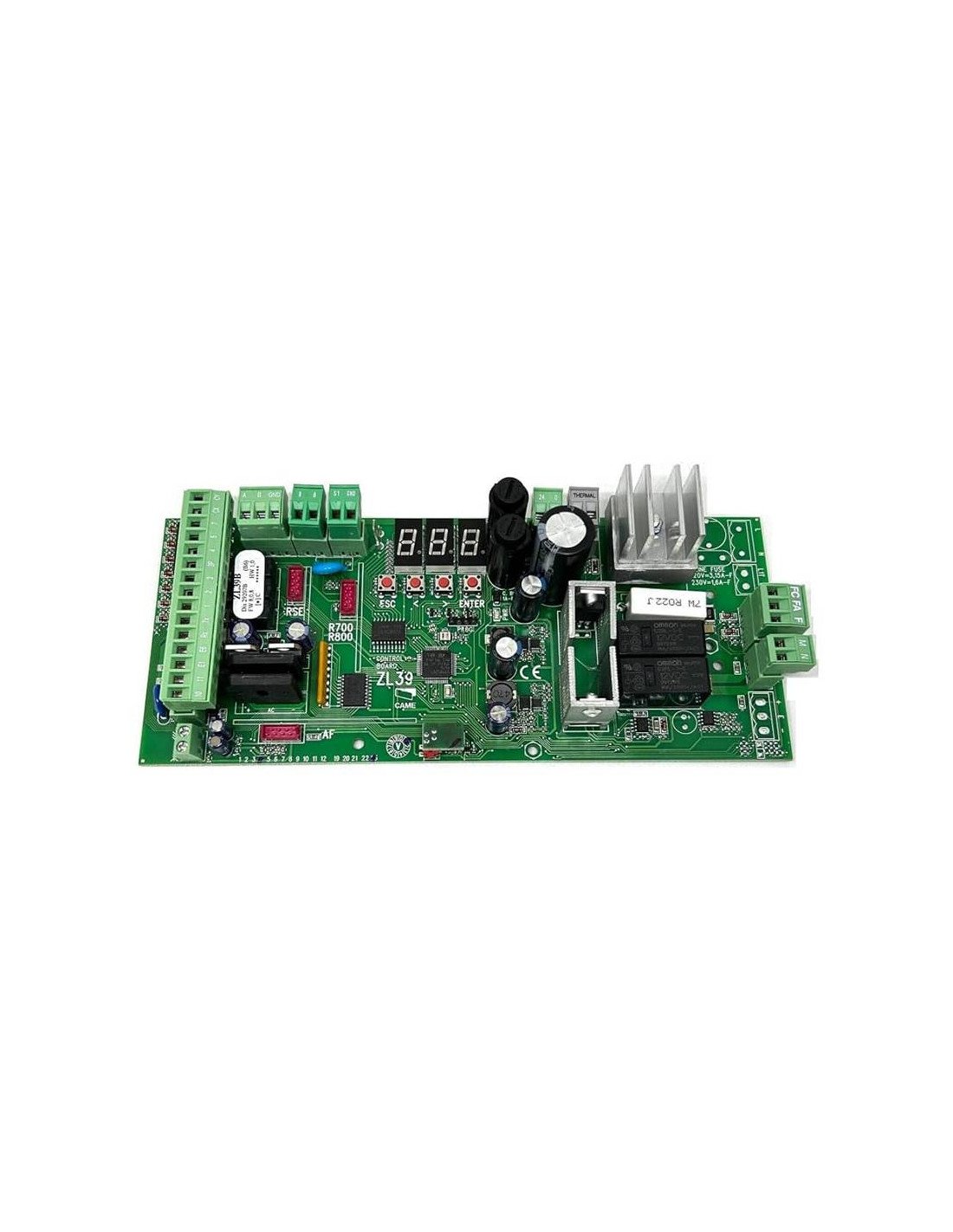

Placa eletrônica CAME ZL39B 88003-0124 para barreiras GT3750 e GARD4

Cartão eletrônico CAME Zl39b | Ref. 88003-0124

A CAME Zl39b, referência 88003-0124, é um cartão de controle eletrônico para barreiras automáticas CAME 4 e certas instalações que a planta usou anteriormente Zl38.

Esta placa é especialmente indicada como Reparação para reparação ou substituição De uma eletrônica ZL38 / ZL39B existente, permitindo preservar o restante dos componentes de barreira quando eles estão em boas condições.

O centro incorpora filmes de tela e programação, conexões para dispositivos de controle e segurança, receptor de rádio plug-in, rolo de memória e diferentes interfaces usadas pela automação CAME compatível.

Compatibilidade

O cartão ZL39B 88003-0124 É principalmente indicado para:

✓ barreiras CAME 4.

✓ Instalações equipadas originalmente por cartão CAME Zl38contanto que correspondam a uma configuração compatível.

✓ CAME Gt3750 Em configurações documentadas para esta central.

Importante: Gard 4 não é GT4 GT4

A CAME ZL39B 88003-0124 não corresponde à nova barreira GT4 GARD.

Para as barreiras CAME Gt4 gt4, o cartão sobressalente correspondente é o ZL392B, Referência 88003-0083.

Substituição do antigo ZL38

A Zl39b Pode ser usado como substituição do anterior Zl38 Em aplicações compatíveis.

Em instalações com Duas barreiras correndo em uma forma de combinação, Um Centro Central ZL38 não deve ser misturado com um ZL39B: Ambas a automação deve funcionar com o mesmo modelo de cartão.

✓ Cartão eletrônico CAME Zl39b.

✓ Referência CAME 88003-0124.

✓ Indicado para barreiras familiares CAME 4.

✓ Substituição do cartão antigo Zl38 Em instalações compatíveis.

✓ Power compatível com redes 120 / 230VAC.

✓ Tela Para programação e diagnóstico.

✓ Botões de programação embutidos.

✓ Conector para Receber cartão CAME Af.

✓ Conector para Rolo de memória.

✓ Conector para cartões de decodificação R700 / R800.

✓ Conexão para Antena.

✓ Conexões para dispositivos de controle, segurança e carreira.

Rádio: Conector para receptor de freqüência de rádio CAME Tipo AF e conexão de antena.

Rolo de memória: Conector para armazenamento e transferência de dados compatíveis.

R700 / R800: Conector para cartões de decodificação compatíveis.

RSE: Conexão disponível para operação combinada compatível ou funções de comunicação.

Controles e garantia: Conexões específicas para botões, dispositivos de controle, fotocélulas e valores mobiliários.

Importante se a instalação usar baterias

A ZL39B não é compatível com o cartão de carregamento da bateria LB38. Para instalações com operação de bateria, o sistema deve ser usado Lb39 compatível.

Receptor de rádio não incluído

Este produto corresponde apenas ao cartão eletrônico CAME Zl39b. O cartão do Radio Receiver, controles e outros acessórios são fornecidos separadamente, a menos que expressamente indicação.

■ 1 × cartão eletrônico CAME ZL39B - Ref. 88003-0124.

Verifique o modelo antes de colocar o pedido

Antes de solicitar a placa, marque a etiqueta de barreira e a referência do cartão instalado. CAME Gard 4 e CAME GARD GT4 são intervalos diferentes e use eletrônicos diferentes.
