Placa electrónica CAME ZL39B 88003-0124 para barreras GT3750 y GARD4

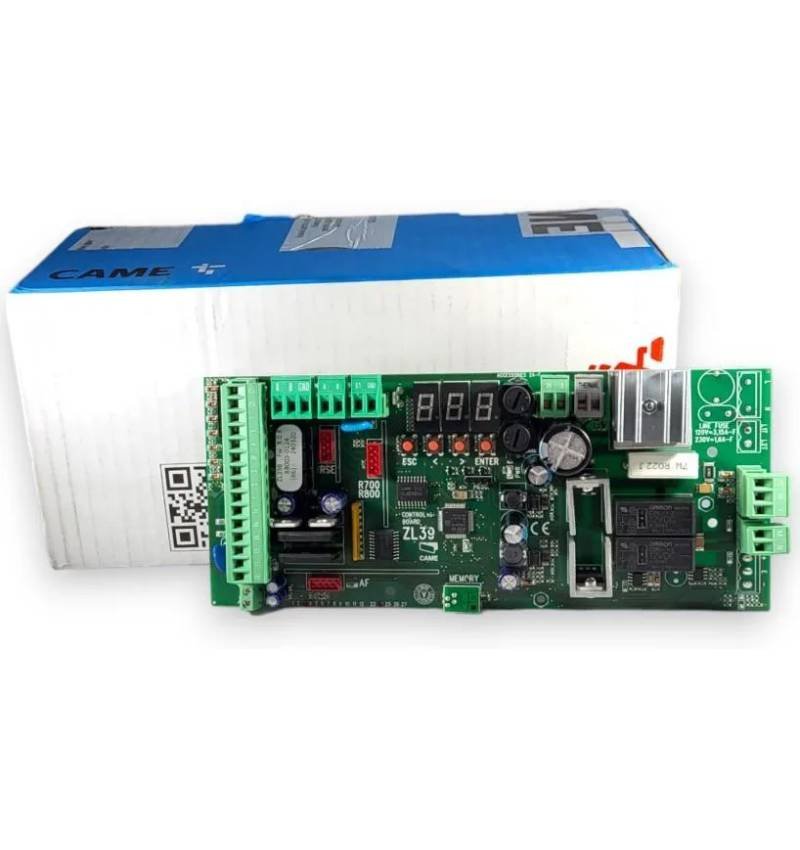

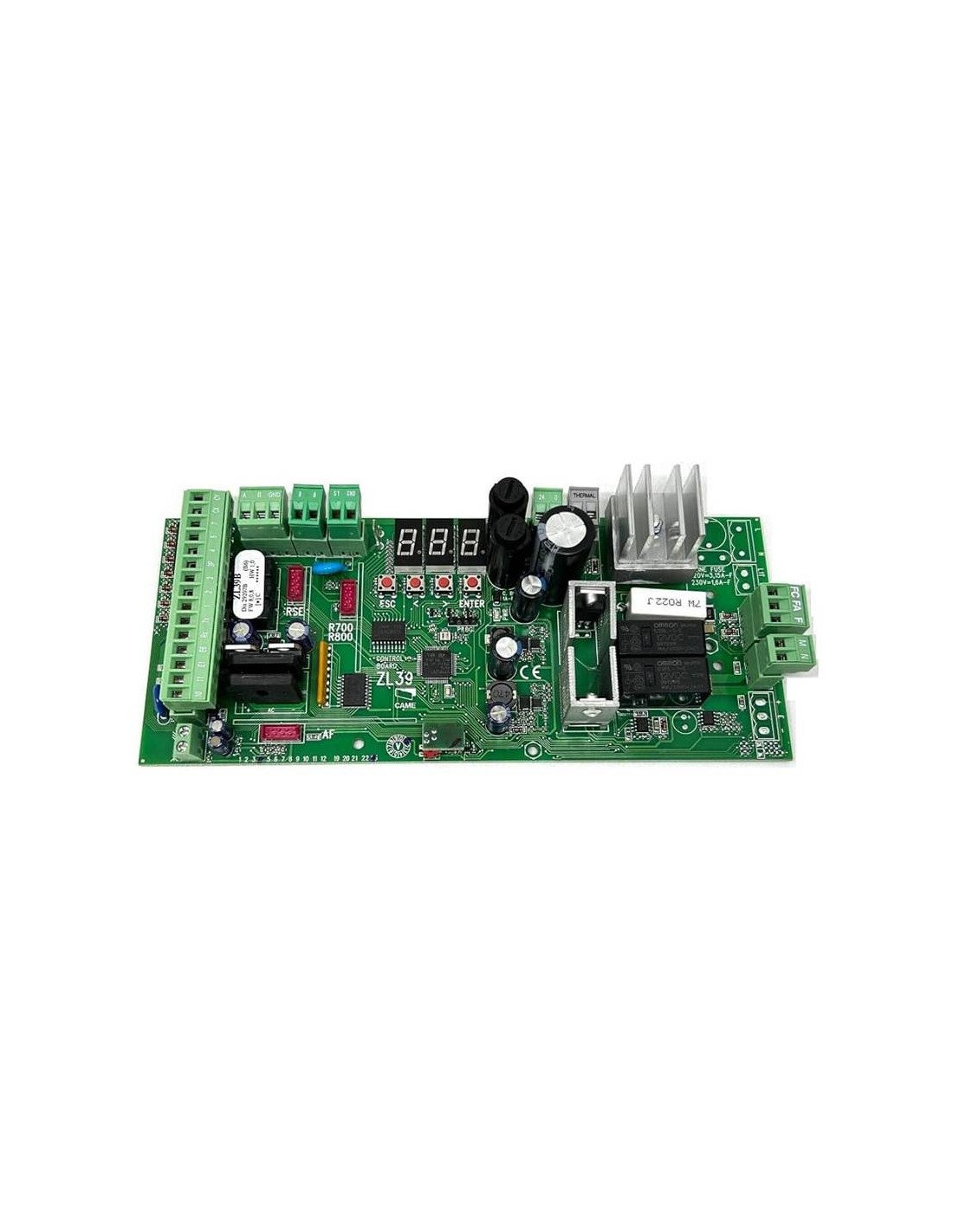

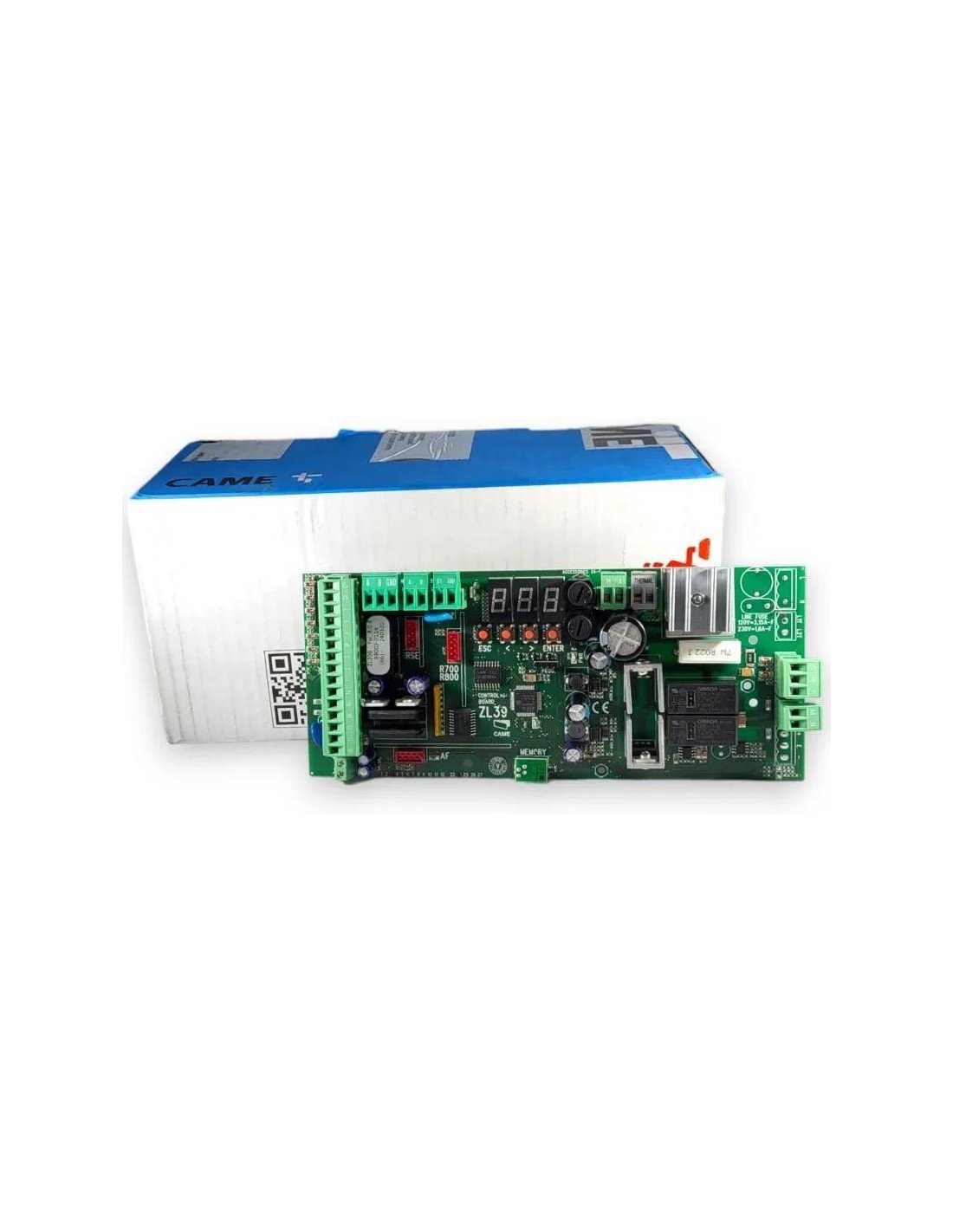

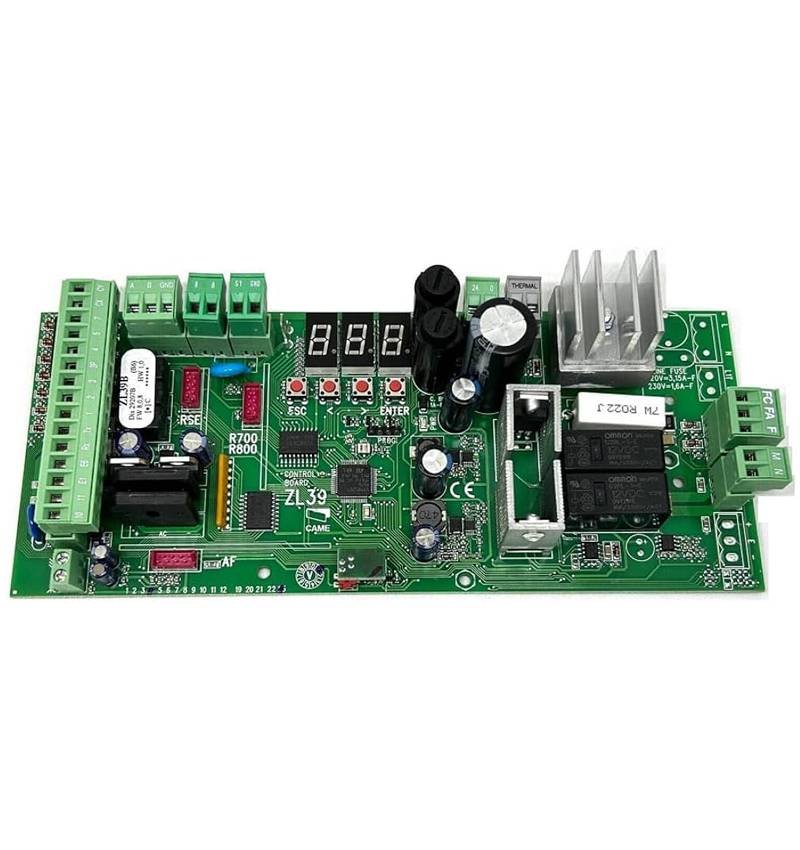

Tarjeta electrónica CAME ZL39B | Ref. 88003-0124

La CAME ZL39B, referencia 88003-0124, es una tarjeta electrónica de control destinada a barreras automáticas CAME GARD 4 y a determinadas instalaciones que utilizaban anteriormente la central ZL38.

Esta placa está especialmente indicada como recambio para reparación o sustitución de una electrónica ZL38/ZL39B existente, permitiendo conservar el resto de componentes de la barrera cuando se encuentran en buen estado.

La central incorpora pantalla y pulsadores de programación, conexiones para dispositivos de mando y seguridad, receptor de radio enchufable, Memory Roll y diferentes interfaces utilizadas por los automatismos CAME compatibles.

Compatibilidad

La tarjeta ZL39B 88003-0124 está indicada principalmente para:

✓ Barreras CAME GARD 4.

✓ Instalaciones equipadas originalmente con tarjeta CAME ZL38, siempre que correspondan a una configuración compatible.

✓ CAME GT3750 en las configuraciones documentadas para esta central.

Importante: GARD 4 no es GARD GT4

La CAME ZL39B 88003-0124 no corresponde a la nueva barrera GARD GT4.

Para las barreras CAME GARD GT4, la tarjeta de recambio correspondiente es la ZL392B, referencia 88003-0083.

Sustitución de la antigua ZL38

La ZL39B puede utilizarse como sustitución de la anterior ZL38 en las aplicaciones compatibles.

En instalaciones con dos barreras funcionando de forma combinada, no debe mezclarse una central ZL38 con una ZL39B: ambas automatizaciones deben trabajar con el mismo modelo de tarjeta.

✓ Tarjeta electrónica CAME ZL39B.

✓ Referencia CAME 88003-0124.

✓ Indicada para barreras de la familia CAME GARD 4.

✓ Sustitución de la antigua tarjeta ZL38 en instalaciones compatibles.

✓ Alimentación compatible con redes de 120 / 230Vac.

✓ Pantalla para programación y diagnóstico.

✓ Pulsadores de programación incorporados.

✓ Conector para tarjeta receptora CAME AF.

✓ Conector para Memory Roll.

✓ Conector para tarjetas de decodificación R700 / R800.

✓ Conexión para antena.

✓ Conexiones para dispositivos de mando, seguridad y finales de carrera.

Radio: conector para tarjeta receptora de radiofrecuencia CAME tipo AF y conexión para antena.

Memory Roll: conector para almacenamiento y transferencia de datos compatibles.

R700 / R800: conector para tarjetas de decodificación compatibles.

RSE: conexión disponible para funciones compatibles de funcionamiento combinado o comunicación.

Mandos y seguridades: conexiones específicas para pulsadores, dispositivos de mando, fotocélulas y seguridades de la barrera.

Importante si la instalación utiliza baterías

La ZL39B no es compatible con la tarjeta cargadora de baterías LB38. Para instalaciones con funcionamiento mediante baterías debe utilizarse el sistema LB39 compatible.

Receptor de radio no incluido

Este producto corresponde únicamente a la tarjeta electrónica CAME ZL39B. La tarjeta receptora de radio, mandos y demás accesorios se suministran por separado salvo indicación expresa.

■ 1 × tarjeta electrónica CAME ZL39B – Ref. 88003-0124.

Comprueba el modelo antes de realizar el pedido

Antes de solicitar la placa, compruebe la etiqueta de la barrera y la referencia de la tarjeta instalada. CAME GARD 4 y CAME GARD GT4 son gamas diferentes y utilizan electrónicas distintas.
